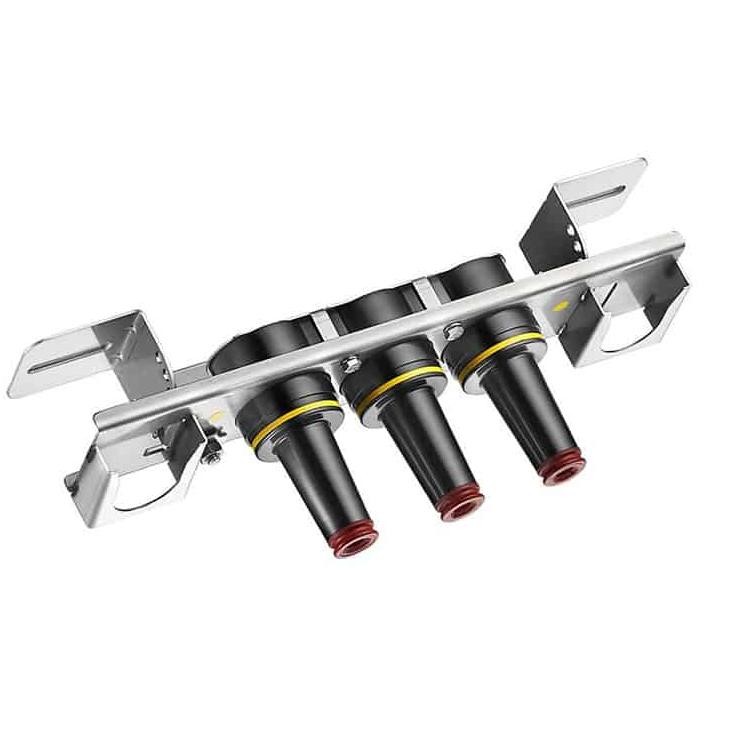

Giunzione di rottura del carico 15KV 200A

La giunzione di rottura del carico da 15 KV 200 A della fabbrica Comewill presenta un percorso di trasporto di corrente interamente in rame, garantendo prestazioni affidabili e costanti indipendentemente dalle condizioni.
Soddisfa pienamente i requisiti dello standard IEEE 386 ed è completamente intercambiabile con i prodotti della concorrenza e altri componenti di accoppiamento anch'essi conformi allo standard IEEE 386. Se installata con parti corrispondenti, questa giunzione di rottura del carico fornisce una connessione completamente schermata, ideale per applicazioni di rottura del carico.

Cos'è una giunzione di rottura del carico da 15 KV 200 A?

Una giunzione di rottura del carico da 15 KV 200 A è un dispositivo di collegamento di cavi a media tensione utilizzato nei sistemi di distribuzione dell'energia per collegare, ramificare e sezionare in modo sicuro i cavi sotterranei da 15 kV consentendo al tempo stesso il funzionamento di rottura del carico (commutazione sotto tensione). In genere include più interfacce da 200 A (ad esempio a 2, 3 o 4 vie) collegate internamente tramite bus, consentendo configurazioni flessibili di loop, derivazione o giunzione. Costruito secondo lo standard IEEE 386, garantisce un funzionamento completamente schermato, sicuro e affidabile in trasformatori montati su pad, quadri elettrici e applicazioni di caveau sotterranei.

PROVE DI PRODUZIONE

Test condotti in conformità allo standard IEEE/ANSI 386.
Livello minimo di tensione corona – 11 kV
Resistenza CA 1 minuto – 34 kV

Test condotti in conformità con i requisiti del processo di produzione Chardon:
Ispezione fisica
Dissezione periodica
Analisi radiografica periodica

TENSIONE NOMINALE
Classe di tensione 15 kV
Massimo. Potenza nominale fase-fase 14,4 kV
Massimo. Valutazione fase-terra 8,3 kV
CA 1 minuto Resiste a 34 kV
Resistenza CC 15 minuti 53 kV
BIL e Cresta Onda Intera 95 kV
Livello minimo di tensione corona 11 kV
VALUTAZIONI ATTUALI
Continuo: 200 amp rms
Commutazione: 10 operazioni a 200 A rms a 14,4 kV
Chiusura guasto: 10.000 A rms simmetrici a 14,4 kV per 0,17 s dopo 10 operazioni di commutazione consecutive riuscite
Breve tempo:
• 10.000 A rms simmetrici per 0,17 s
• 3.500 A rms simmetrici per 3,0 s

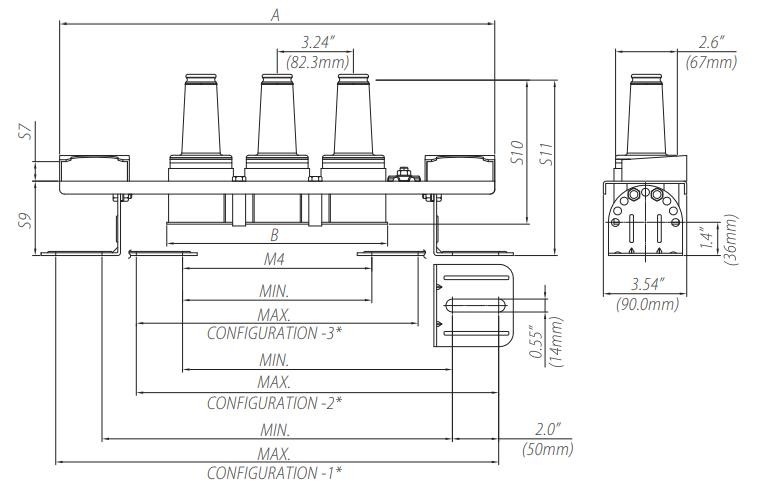

Giunzione con staffa Informazioni dimensionali

Fasi dell'operazione di separazione del carico

1. Fissare saldamente la fascetta all'occhiello di trazione.
2. Non applicare alcuna forza di trazione: basta dare al connettore una leggera rotazione in senso orario per interrompere l'attrito superficiale tra il gomito e la boccola.
3. Estrarre il connettore dalla boccola con un movimento rapido e deciso. Assicurarsi di tenere il connettore lontano da qualsiasi piano di terra.
4. Posizionare il connettore sul dispositivo accessorio appropriato, seguendo le istruzioni operative di tale accessorio.
5. Utilizzare un morsetto per posizionare un cappuccio protettivo isolato (con il filo di drenaggio collegato alla terra del sistema) su qualsiasi boccola sotto tensione esposta.

Domande frequenti

Qual è la funzione principale di una giunzione di rottura del carico da 15 KV 200 A?
Viene utilizzato per sezionare, avvolgere, derivare o giuntare cavi di media tensione consentendo al contempo una commutazione sicura del carico nei sistemi di distribuzione sotto tensione.
È compatibile con altre marche?
Sì, è pienamente conforme allo standard IEEE 386™, garantendo la completa intercambiabilità con altri sistemi di connettori isolati separabili compatibili.
Può essere utilizzato in installazioni interrate?
Assolutamente. È progettato specificatamente per apparecchiature montate su pad e applicazioni in caveau sotterranei dove umidità, polvere e vincoli di spazio sono comuni.
Quali caratteristiche di sicurezza fornisce la giunzione di rottura del carico da 15 KV 200 A?
Offre isolamento EPDM completamente schermato, funzionamento di rottura del carico controllato, elevata capacità di resistenza agli impulsi e prestazioni stabili di interruzione dell'arco per una commutazione sicura.
