Acquista un trasformatore di corrente per interni personalizzato da 0,72-40,5 kV dalla Cina

Vieni, un produttore e fornitore affidabile di dispositivi di misurazione e protezione elettrica in Cina, fornisceTrasformatore di corrente per interni (TA) da 0,72-40,5 kVper applicazioni industriali, commerciali e di pubblica utilità.

Principio di funzionamento

Trasformatore di corrente per interni da 0,72-40,5 kVfunziona in base all'induzione elettromagnetica, convertendo correnti primarie elevate in correnti secondarie più basse e misurabili per consentire una misurazione e una protezione accurate.

Passaggi funzionali chiave:

1. Induzione elettromagnetica: la corrente alternata attraverso il conduttore primario genera un campo magnetico nel nucleo di ferro, inducendo una corrente proporzionale nell'avvolgimento secondario (ad esempio, rapporto 1000:1).

2. Isolamento del segnale: la corrente secondaria (tipicamente 5 A o 1 A) è isolata dal circuito primario ad alta tensione, garantendo la sicurezza del personale e delle apparecchiature.

3. Controllo della precisione: i materiali ad alta conduttività magnetica, come lamiere di acciaio al silicio o leghe nanocristalline, riducono al minimo le perdite per isteresi, raggiungendo una precisione fino al livello 0,2 (errore ±0,2%), in linea con gli standard IEC 60044-1.

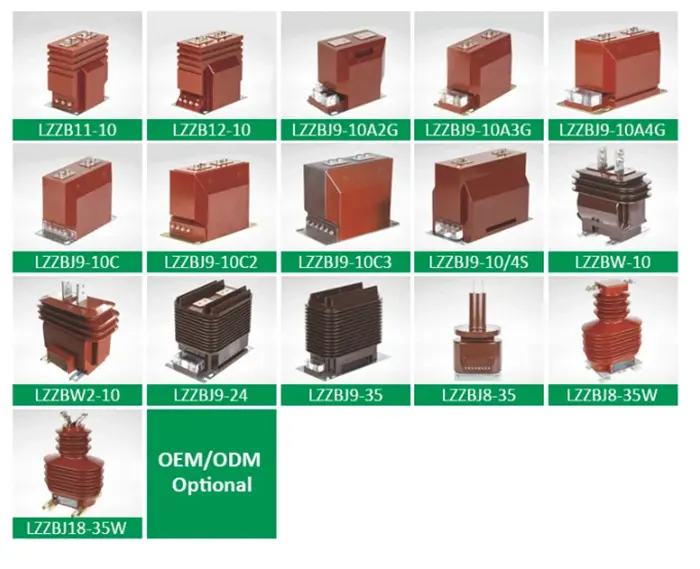

Tipi principali

1. TA elettromagnetica

Caratteristiche: nucleo in ferro con avvolgimento, economico, altamente stabile.

Applicazioni: Sistemi di distribuzione inferiori a 10 kV, ad esempio, misurazione dell'elettricità industriale o commerciale.

Parametri Esempio: rapporto corrente nominale 200/5 A, impedenza di carico 2,5 Ω (GB/T 20840.2-2014).

2. TA elettronica

Caratteristiche: Utilizza elementi Hall o sensori a fibra ottica, ampia banda di frequenza (0,1 Hz–1 MHz), forte resistenza EMI.

Applicazioni: nuova generazione di energia elettrica, sistemi di trazione ferroviaria ad alta velocità.

3. Bobina di Rogowski

Caratteristiche: Design coreless, elevata linearità, adatto per la misurazione della corrente transitoria.

Parametri Esempio: segnale di uscita 0,333 V/kA, errore lineare <±0,1% (IEEE C57.13-2016).

Scenari applicativi

Misurazione dell'elettricità

Contatori industriali o commerciali ad alta precisione, che in genere richiedono una precisione di 0,5 S (±0,5%), secondo DL/T 725-2013.

Protezione relè

Protezione da sovracorrente o differenziale; I TA devono soddisfare limiti di errore specifici (ad esempio, 5P20, errore ≤5% a 20× corrente nominale).

Monitoraggio industriale

Le applicazioni ad alta frequenza o ad alta velocità (ad esempio, acciaierie, forni a induzione) richiedono TA elettronici con risposta in frequenza > 10kHz.

Linee guida per la selezione e la manutenzione

Parametri di selezione

Corrente nominale: scegliere 1,2–1,5 volte la corrente di carico per una protezione ottimale.

Livello di precisione: utilizzare 0,2 per i TA di misurazione; 5P/10P per TA di protezione.

Installazione e manutenzione

Evitare il circuito aperto sul secondario: può generare una tensione kV pericolosa.

Controllo dell'isolamento: controllare regolarmente se la resistenza di isolamento delTrasformatore di corrente per interni da 0,72-40,5 kVè ≥1MΩ.

Abbinamento dello scenario: selezionare il tipo di TA (elettromagnetico, elettronico, Rogowski) in base alle esigenze dell'applicazione, alla precisione, al costo e all'affidabilità.
