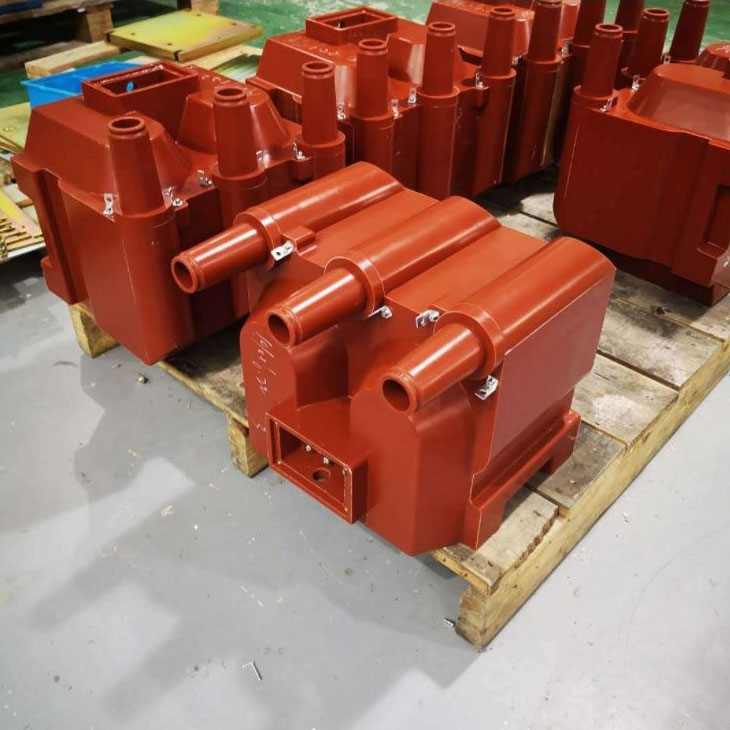

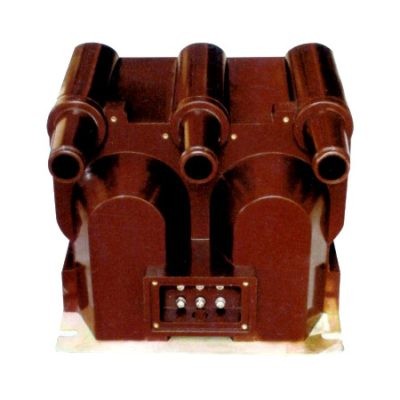

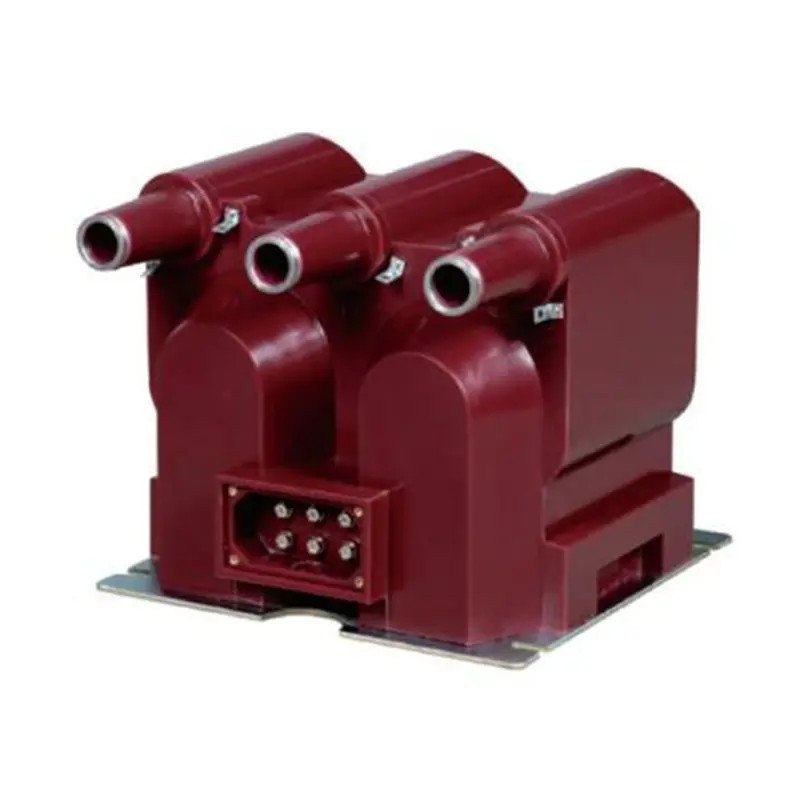

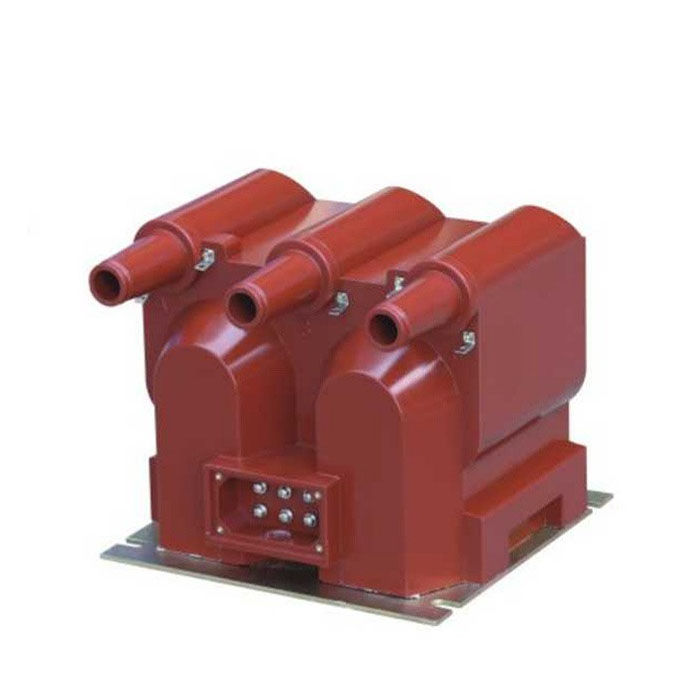

In qualità di produttore professionale in Cina, Comewill vorrebbe fornirti un trasformatore di tensione JSZV12-10R di alta qualità. Oltre alla sua adattabilità strutturale, il trasformatore eccelle in termini di sicurezza operativa e continuità. Una caratteristica distintiva è il design dei fusibili sostituibili a caldo: gli avvolgimenti primari delle fasi A, B e C sono integrati con fusibili di protezione da cortocircuito che possono essere sostituiti tramite il terminale secondario senza interrompere il funzionamento del sistema.
Il JSZV12-10R è progettato per adattarsi alle diverse condizioni del sito. Supporta una configurazione di cablaggio trifase standard di tipo "V" e può essere comodamente smontato in due unità monofase indipendenti, offrendo flessibilità di installazione e progettazione del sistema.
Il trasformatore di tensione JSZV12-10R è realizzato appositamente per soddisfare i rigorosi requisiti dei sistemi di alimentazione indoor da 10 kV, combinando la precisione della misurazione con l'affidabilità operativa.

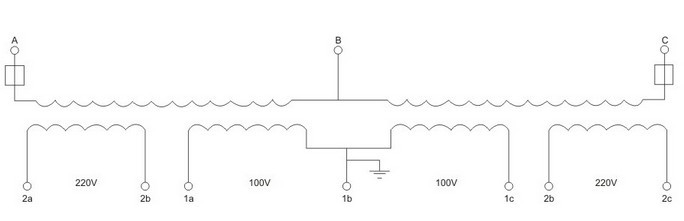

1. Funzionalità di uscita doppia secondaria:
Uscita 100 V: progettata per la misurazione della tensione e la misurazione dell'energia ad alta precisione.
Uscita 220 V: funge da affidabile alimentazione ausiliaria per i meccanismi di controllo, riducendo la necessità di componenti di alimentazione aggiuntivi.
2. Isolamento e durata superiori:
Completamente sigillato con resina epossidica di alta qualità, che offre eccezionale resistenza all'umidità, forza di isolamento e protezione contro l'invecchiamento, ideale per ambienti interni complessi o ad alta umidità.
Costruito con nuclei in lamiera di acciaio al silicio laminati a freddo di alta qualità per garantire basse perdite e prestazioni stabili.
3. Protezione completa della sicurezza:
I fusibili integrati su tutti gli avvolgimenti primari forniscono una solida protezione da cortocircuito.
La sostituzione del fusibile è semplice e non richiede l'arresto del sistema, garantendo la massima operatività.
| Codice | Senso | Descrizione |
| J | Trasformatore di tensione | Identifica la categoria dell'apparecchiatura per un riconoscimento immediato. |
| S | Trifase | Progettato per sistemi di alimentazione trifase per soddisfare le esigenze di misurazione e protezione multicircuito. |
| Z | Isolamento in resina epossidica | Indica un processo di isolamento completamente fuso per una maggiore resistenza all'umidità e durata. |
| V | Cablaggio di tipo V | Indica la configurazione del cablaggio, garantendo flessibilità di installazione. |
| 12-10 | Design e tensione nominale | 12 è la serie del disegno; 10 rappresenta la tensione nominale (10kV), che corrisponde esattamente ai requisiti del sistema. |
| R | Con fusibile | Indica la protezione integrata da cortocircuito per una maggiore sicurezza operativa. |
Per garantire stabilità e affidabilità a lungo termine, il trasformatore di tensione JSZV12-10R è progettato per funzionare entro i seguenti parametri ambientali. Essendo una fabbrica professionale con una profonda esperienza nella produzione, Comewill può anche fornire adattamenti personalizzati per condizioni non standard.
Intervallo di temperatura: da -5°C a +40°C
Altitudine: ≤ 1000 m (disponibili soluzioni personalizzate per installazioni ad alta quota)
Umidità relativa: ≤ 80%
Ambiente circostante: privo di gas corrosivi, vapori o polvere conduttiva (ad es. polvere di carbonio o metallica)
Vibrazioni e urti: il luogo di installazione deve essere esente da forti vibrazioni o shock meccanici.
modulo 1: dati tecnici del trasformatore di tensione per la misurazione
| Tipo | Rapporto di tensione nominale (V) | Classe di precisione e potenza nominale (VA) | Uscita massima (VA) | livello di isolamento nominale (kV) | |
|
|
|||||
| classe 0.2 | classe 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
| Tipo | Rapporto di tensione nominale (V) | Classe di precisione e potenza nominale (VA) | Uscita massima (VA) | livello di isolamento nominale (kV) | |
|
|
|||||
| classe 0.2 | classe 0,5 | ||||
| JSZV12-10R | 10000/100 | 20 | 60 |
|
42/12/75 |
|
|
|||||
| JSZV12-10R | 10000/100 | 20 |
|
500 | 42/12/75 |
|
|
|||||
| JSZV12-6R | 6000/100 | 60 |
|
7.2/32/60 | |
modulo 2: modulo tecnico del trasformatore di tensione per la potenza operativa dell'interruttore
| Tipo | Rapporto di tensione nominale (V) | Classe di precisione e potenza nominale (VA) | Potenza massima in uscita per breve tempo (VA) | livello di isolamento nominale (kV) |
| JSZV12-10R | 10/0,1/0,22 | 0,2 30 | 600 | 42/12/75 |
| JSZV12-10R | 10/0,1/0,1 | 0,220 | 2×400 | 42/12/75 |
| JSZV12-6R | 6/0,1/0,1 | 7.2/32/60 | ||
| JSZV12-3R | 3/0,1/0,1 | 0,220 | 3,6/25/40 | |
| JSZV12-10R | 10/0,1 | 0,220 | 500 | 42/12/75 |
| JSZV12-6R | 6/0.1 | 7.2/32/60 |
Note: Per l'alimentazione elettrica di funzionamento dell'interruttore, la tensione di resistenza non deve superare il 15%
