Vieni, un affidabile produttore e fornitore di apparecchiature elettriche con sede in Cina, offre prodotti di alta qualitàTrasformatori di strumenti combinatiche integrano le funzioni di Trasformatore di Corrente e Trasformatore di Tensione in un'unica unità. Disponibili a magazzino, all'ingrosso e personalizzati, questi trasformatori forniscono soluzioni compatte, sicure ed economiche per la misurazione e la protezione dell'energia elettrica nei sistemi di distribuzione. Sono ampiamente utilizzati nelle applicazioni di rete elettrica industriale, mineraria e rurale.

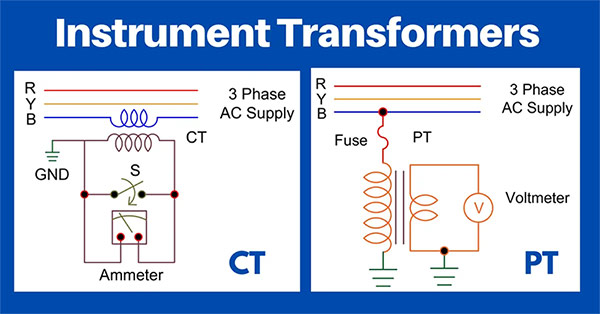

I trasformatori di strumenti combinati sono un tipo di dispositivo elettrico che unisce le funzioni del trasformatore di corrente e tensione in un unico involucro. L'unità di corrente è collegata in serie alla linea ad alta tensione, mentre l'unità di tensione è collegata in parallelo alla linea ad alta tensione. Entrambe le unità condividono un nucleo e un isolamento comuni, consentendo l'acquisizione simultanea di segnali di tensione e corrente isolando al contempo i circuiti primari ad alta tensione dai dispositivi di misurazione secondari. Questo design garantisce la sicurezza dell'operatore e dell'attrezzatura riducendo la complessità dell'installazione.
Misurazione della tensione
La sezione di tensione induce una bassa tensione proporzionale nell'avvolgimento secondario quando l'alta tensione scorre attraverso il circuito primario. Questa uscita a bassa tensione (tipicamente 100 V) viene quindi utilizzata da voltmetri, contatori di energia o relè di protezione.
Misurazione della corrente
La sezione di corrente converte le grandi correnti primarie in correnti secondarie piccole e misurabili (solitamente 5 A o 1 A). Queste uscite vengono fornite ai misuratori del trasformatore di corrente o ai dispositivi di protezione relè, mantenendo un monitoraggio e una misurazione accurati.
Isolamento e sicurezza

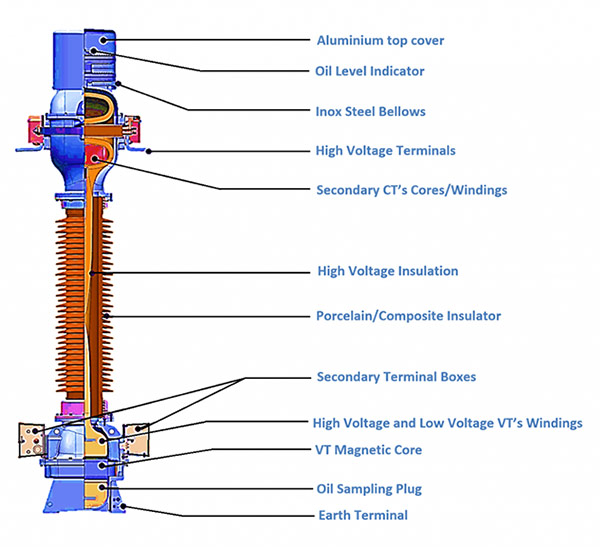

All'interno di un trasformatore combinato, le unità di corrente e tensione sono incapsulate in un guscio isolante condiviso, spesso riempito d'olio o fuso con resina epossidica. Il lato secondario deve essere messo a terra e i circuiti devono evitare condizioni di apertura o cortocircuito per garantire la sicurezza.

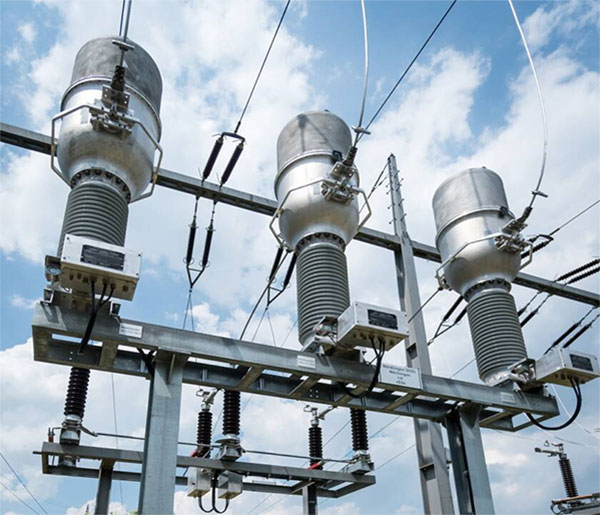

La fabbrica di VieniTrasformatori di strumenti combinatisono adatti per:
Scatole di misurazione ad alta tensione
Trasformatori a colonna
Armadi di distribuzione
Sono particolarmente utili in scenari di misurazione trifase, come configurazioni V/V (due trasformatori di tensione) o Y/Y (tre trasformatori di tensione) per carichi bilanciati o sbilanciati.
1. Design compatto e installazione semplice: l'integrazione di trasformatori di corrente e tensione in un'unica unità riduce l'ingombro e semplifica la configurazione.
2. Efficienza dei costi – L'acquisto di un'unità combinata riduce i costi dei trasformatori separati, la complessità della produzione e i tempi di installazione.
3. Isolamento elettrico e affidabilità – La completa separazione dei circuiti primari ad alta tensione e secondari a bassa tensione garantisce la sicurezza dell'operatore e dell'apparecchiatura.
4. Misurazione e protezione integrate: fornisce uscite standard per contatori di energia e dispositivi di protezione relè contemporaneamente.
5. Adattabilità ambientale – I design immersi in olio o isolati in gas consentono il funzionamento a lungo termine all'aperto o in condizioni difficili.
Trasformatore combinato – Combina trasformatori di corrente e tensione in un unico dispositivo per un'installazione compatta e una misurazione sincronizzata. Adatto a progetti con spazio limitato o sensibili ai costi.
Trasformatore diviso: separa i trasformatori di corrente e di tensione per un posizionamento flessibile e una precisione ottimizzata. Consente la selezione personalizzata per diversi livelli di tensione e corrente.
Vieni, in qualità di fabbrica e fornitore con sede in Cina, offre qualità, prezzo basso e personalizzazionetrasformatori di misura combinatiche sono in magazzino per la consegna veloce. I nostri sistemi di trasformatori di corrente sono prodotti secondo rigorosi standard di qualità per soddisfare i requisiti industriali e dei servizi pubblici, garantendo misurazioni accurate, sicurezza operativa e uso affidabile a lungo termine.
