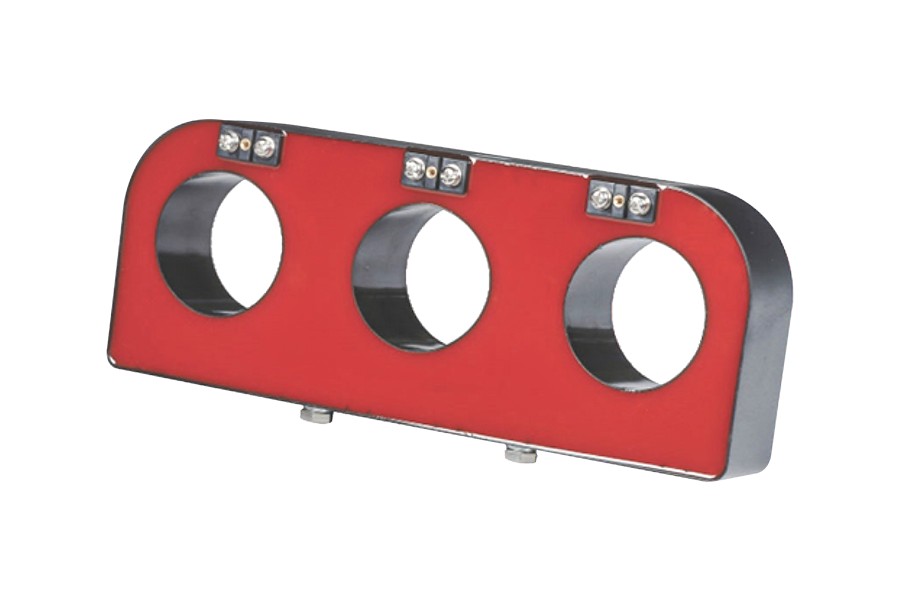

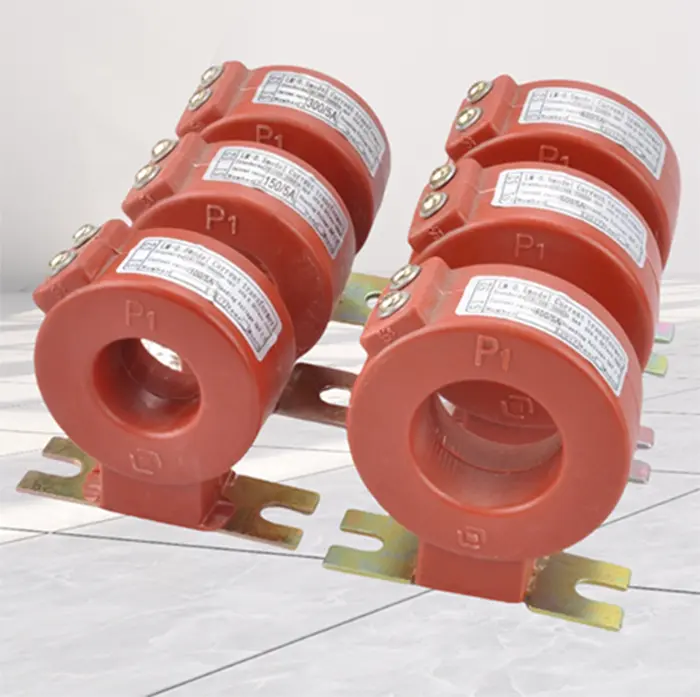

ILTrasformatore di corrente per armadio gonfiabileè un dispositivo di misurazione e protezione della corrente progettato per sistemi di manovra isolati in gas come C-GIS. Misura la corrente primaria e fornisce segnali accurati per la misurazione e la protezione dei relè all'interno di quadri elettrici compatti.Vieni, un fornitore professionale, fornisce trasformatori di corrente per armadi gonfiabili di qualità disponibili in magazzino.
Un trasformatore di corrente per armadio gonfiabile viene installato all'interno di armadi di comando isolati in gas dove il mezzo isolante può essere esafluoruro di zolfo (SF₆) o aria secca. Converte l'elevata corrente primaria in una corrente secondaria standardizzata, solitamente 5 A o 1 A, che può essere utilizzata in sicurezza da contatori, relè e dispositivi di protezione.
Poiché il trasformatore è progettato per strutture di quadri C-GIS, viene generalmente montato attorno al conduttore di ingresso o di uscita del cavo. Le dimensioni compatte gli consentono di adattarsi all'interno di scomparti stagni del quadro mantenendo prestazioni di isolamento stabili.
Vieni è una fabbrica professionale, producenteTrasformatore di corrente per armadio gonfiabilel'attrezzatura si concentra sull'affidabilità strutturale e sulla compatibilità dell'installazione.
1. Struttura di fusione in resina epossidica
Il nucleo in ferro e gli avvolgimenti secondari sono incapsulati con resina epossidica, formando un corpo sigillato e ignifugo.
2. Design di installazione compatto
Le dimensioni ridotte e il peso leggero consentono l'installazione direttamente su circuiti di cavi o sbarre all'interno di armadi gonfiabili.
3. Conduttore primario sigillato
Il conduttore primario è solitamente racchiuso in un alloggiamento in acciaio inossidabile o isolato per mantenere l'integrità dell'isolamento.
4. Progettazione del raffreddamento naturale
L'isolamento integrato e la dissipazione del calore consentono al trasformatore di funzionare senza apparecchiature di raffreddamento aggiuntive.
Corrente primaria nominale
Gli intervalli comuni includono da 20 A a 600 A, a seconda dei requisiti della rete di distribuzione.
Corrente secondaria nominale
Le uscite standard sono 5 A o 1 A per apparecchiature di misurazione e protezione.
Classe di precisione
Le combinazioni tipiche includono 0,5/10P, che supporta sia le funzioni di misurazione che quelle di protezione relè.
Frequenza nominale
La maggior parte delle unità funziona a 50 Hz o 60 Hz.
Livello di isolamento
I livelli di isolamento tipici sono 12/42/75 kV, adatti per applicazioni in quadri di media tensione.
Adattabilità ambientale
Il trasformatore di corrente con armadio gonfiabile è progettato per il funzionamento in ambienti chiusi con quadri che possono presentare condizioni difficili.
Intervallo di temperatura
Le temperature operative tipiche vanno da −5°C a +45°C.
Resistenza all'inquinamento
L'isolamento sigillato riduce l'influenza di polvere, umidità e contaminazione.
Operazione ad alta quota
Molti progetti supportano l'installazione in aree fino a 3000 metri sul livello del mare.
Compatibilità con isolamento in gas
Alcuni nuovi progetti utilizzano aria secca invece di SF₆ come mezzo isolante per ridurre l'impatto ambientale.
Un affidabile fornitore cinese di apparecchiature per trasformatori di corrente con armadi gonfiabili fornisce prodotti utilizzati in molteplici settori di distribuzione dell'energia.
Le applicazioni comuni includono:
Sistemi elettrici per il trasporto ferroviario urbano
Reti di distribuzione industriale
Impianti metallurgici e petrolchimici
Sottostazioni di media tensione
Infrastruttura della rete elettrica ad alta quota
