Vienifornisce stabileQuadri di Alta e Media Tensioneprogettato per il controllo, la protezione e l'isolamento sicuri dei sistemi di alimentazione elettrica. In qualità di produttore professionale di quadri in Cina, Comewill offre prodotti di quadri di alta qualità fabbricati in Cina con prestazioni stabili, disponibilità in magazzino e opzioni per ordini all'ingrosso o personalizzati. Questi sistemi di quadri di alta e media tensione sono adatti per impianti industriali, sottostazioni e reti di distribuzione di energia per gestire l'energia elettrica in modo efficiente garantendo al tempo stesso la sicurezza operativa e la stabilità del sistema.

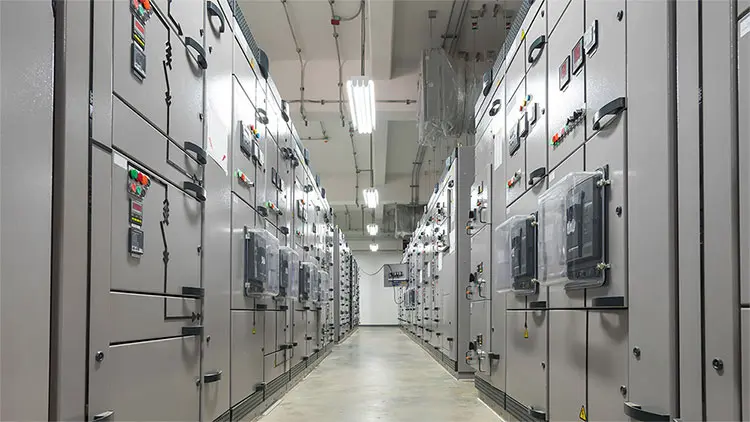

I quadri di alta e media tensione si riferiscono alle apparecchiature elettriche utilizzate per controllare, proteggere e isolare i circuiti di alimentazione operanti negli intervalli di media e alta tensione. I quadri integrano componenti come interruttori automatici, relè di protezione, sbarre collettrici e sistemi di isolamento per garantire il funzionamento affidabile delle reti elettriche.
In un sistema di distribuzione, i quadri di alta e media tensione funzionano come punto di controllo centrale che gestisce il flusso di elettricità. Disconnette i circuiti difettosi, protegge le apparecchiature da sovraccarichi o cortocircuiti e garantisce una manutenzione sicura attraverso meccanismi di isolamento.
I quadri elettrici sono generalmente classificati in base al livello di tensione. Comprendere queste classificazioni aiuta a determinare dove vengono applicati i quadri di alta e media tensione in un sistema di alimentazione.
Intervallo di tensione: tipicamente da 1 kV a 36 kV
Applicazioni: impianti industriali, strutture commerciali, sistemi di energia rinnovabile e sottostazioni regionali
Configurazioni comuni: quadri blindati, sistemi con interruttori in vuoto
Intervallo di tensione: tipicamente superiore a 35 kV
Applicazioni: reti di trasmissione, grandi sottostazioni, centrali elettriche
Apparecchiature tipiche: quadri isolati in gas (GIS) e quadri isolati in aria (AIS)
Entrambi i tipi di quadri di alta e media tensione sono progettati per gestire la protezione dai guasti, la commutazione del sistema e l'isolamento sicuro all'interno delle reti elettriche.
| CARATTERISTICA | QUADRO BT | QUADRO MT | QUADRO AT |
| Isolamento | Isolamento in aria | Isolamento aria/gas SF6/vuoto | Isolamento composito/gas SF6/isolamento con olio |
| Interruttore automatico | MCCB, MCB | Interruttori automatici vuoto/SF6 | Interruttori SF6, GIS (quadri isolati in gas) |
| Progetto | A cassetto/fisso, modulare | Rivestito in metallo (ad esempio, KYN28), compartimentato | Installazione esterna, GIS altamente integrato |
| Protezione | Sovraccarico, cortocircuito, perdita | Protezione relè, rilevamento arco elettrico | Protezione differenziale, richiusura automatica |
| Modelli comuni | GCS, MNS, GGD | KYN28, XGN15, UniGear ZS1 | GIS (ad esempio ABB ELK-4), AIS (quadri isolati in aria) |
VieniQuadri di Alta e Media Tensioneincorpora diverse caratteristiche strutturali e funzionali che supportano il funzionamento affidabile del sistema:
1. Sistemi di isolamento
A seconda del livello di tensione e dell'ambiente di installazione, vengono utilizzati diversi metodi di isolamento come l'isolamento dell'aria, l'interruzione del vuoto e l'isolamento del gas SF6.
2. Tecnologia degli interruttori automatici
I sistemi a media tensione utilizzano comunemente interruttori automatici in vuoto, mentre i sistemi ad alta tensione utilizzano spesso interruttori automatici SF6 o tecnologia GIS per gestire stress elettrici elevati.

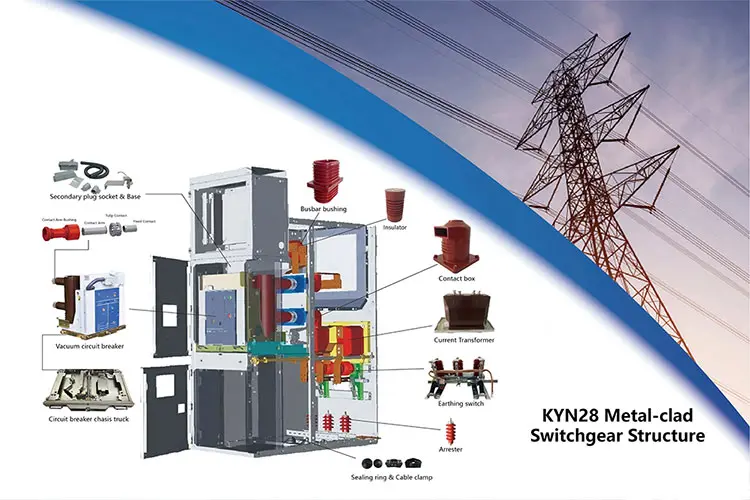

3. Progettazione compartimentata
Le strutture rivestite e racchiuse in metallo separano i componenti chiave come sbarre collettrici, interruttori e circuiti di controllo, migliorando la sicurezza durante il funzionamento e la manutenzione.
4. Tutela e Monitoraggio
I sistemi di protezione relè integrati rilevano guasti quali sovraccarico, cortocircuito o condizioni di tensione anomale e isolano automaticamente i circuiti interessati.
Queste caratteristiche consentono ai quadri di alta e media tensione di funzionare in sicurezza in ambienti complessi di distribuzione dell'energia.

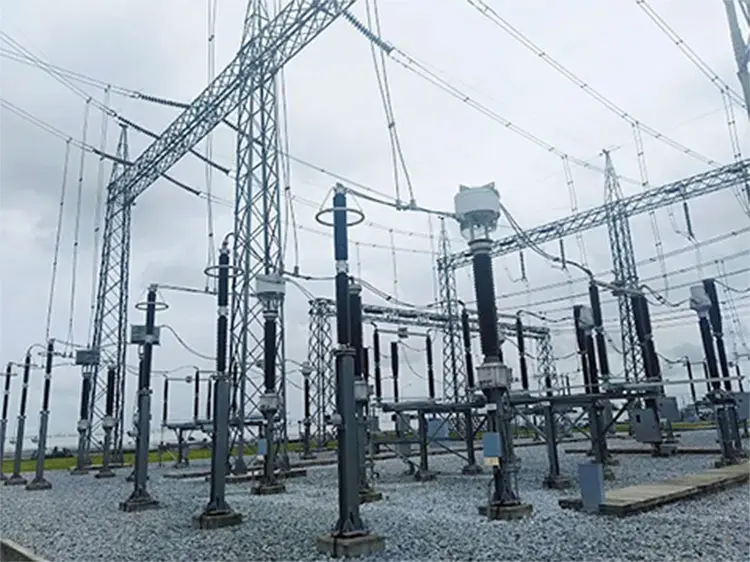

I quadri di alta e media tensione sono ampiamente utilizzati nelle infrastrutture elettriche e negli impianti industriali. Le applicazioni comuni includono:
Sottostazioni elettriche e reti di trasmissione
Impianti di produzione industriale
Connessioni alla rete di energia rinnovabile come parchi eolici e solari
Sistemi di distribuzione dell'energia commerciale
Reti elettriche di servizio
In qualità di fornitore esperto, Comewill supporta l'approvvigionamento di progetti con prodotti di quadri all'ingrosso, personalizzati e in stock progettati per diversi livelli di tensione e requisiti di installazione.
Q1: Qual è la differenza tra quadri di media e alta tensione?
I quadri di media tensione funzionano tipicamente tra 1 kV e 36 kV, mentre i quadri di alta tensione sono progettati per sistemi superiori a 36 kV, come reti di trasmissione e centrali elettriche.
Q2: Perché i quadri sono importanti nei sistemi di alimentazione?
I quadri proteggono le apparecchiature elettriche isolando i guasti, controllando il flusso di corrente e consentendo una manutenzione sicura all'interno delle reti elettriche.
Q3: Questi prodotti sono disponibili per l'acquisto in grandi quantità?
SÌ. Comewill fornisce quadri di alta e media tensione per ordini all'ingrosso e mantiene alcuni modelli in magazzino per consegne più rapide.
Se hai domande o hai bisogno di aiuto per scegliere l'attrezzatura per il tuo progetto (ordini all'ingrosso, configurazioni personalizzate, qualunque cosa tu abbia bisogno), contattaci. Ti guideremo attraverso tutto questo: niente gergo sofisticato, solo parlare apertamente di ciò che funzionerà per te.
