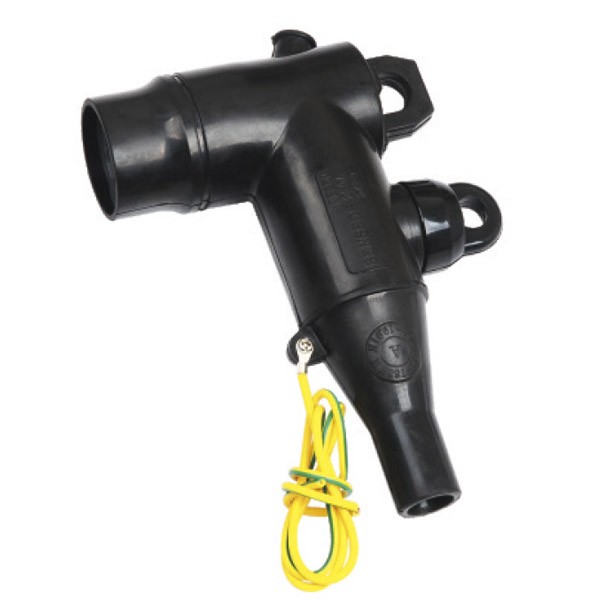

Connettore a gomito di rottura carico 24KV 250A

Il connettore a gomito di interruzione del carico ZT-24/250 24kV 250A di qualità di fabbrica Comewill con una qualità affidabile è adatto alle vostre esigenze di approvvigionamento di connessioni ad alta tensione.
Abbinalo alla boccola o alla spina giusta e questo connettore ti offrirà una connessione separabile completamente schermata e totalmente sommergibile. Anche in ambienti umidi e difficili, funziona in modo stabile. Sono presenti anche punti di test capacitivi integrati: puoi utilizzarli per controllare lo stato del circuito o installare indicatori di guasto, il che semplifica la manutenzione e la risoluzione dei problemi.
Un altro grande vantaggio: non è necessaria alcuna spaziatura minima delle fasi. Puoi montarlo verticalmente, orizzontalmente o in qualsiasi angolazione intermedia. Questa flessibilità ti fa risparmiare molti problemi durante l'installazione in loco, adattandosi a diverse configurazioni di progetto.
Per le tue esigenze di acquisto, offriamo prezzi vantaggiosi, MOQ flessibili e consegne puntuali per garantire il corretto funzionamento della catena di fornitura. Hai bisogno di ordini all'ingrosso, campioni per test o supporto tecnico per la personalizzazione? Il nostro team è qui per aiutarti.
Se stai cercando connettori a gomito rompicarico di alta qualità, contattaci. Promettiamo di fornire prodotti convenienti e affidabili per supportare le operazioni del tuo progetto.

Caratteristiche:

◆ Abbinando il connettore a gomito di rottura del carico da 24 KV 250 A alla boccola o alla spina corretta si ottiene una connessione separabile completamente schermata e totalmente sommergibile.
◆ Punto di test capacitivo integrato: è possibile utilizzarlo per verificare lo stato del circuito o installare un indicatore di guasto.
◆ Non è richiesta alcuna separazione di fase minima.
◆ Opzioni di montaggio: verticale, orizzontale o qualsiasi angolo intermedio.

Applicazione

◆ Utilizzato per collegare cavi polimerici a trasformatori, quadri, motori e altre apparecchiature tramite un connettore separabile prestampato.
◆ Adatto sia per installazioni interne che esterne.
◆ Funziona con tensioni di sistema fino a 24 kV.
◆ Corrente continua 250 A (può sopportare un sovraccarico di 300 A per 8 ore).

Particolari del cavo

- Cavi polimerici (come XLPE, EPR)
- Conduttori in rame o alluminio
- Schermi semiconduttori o metallici
- Sezione conduttore: 25-120 mm²

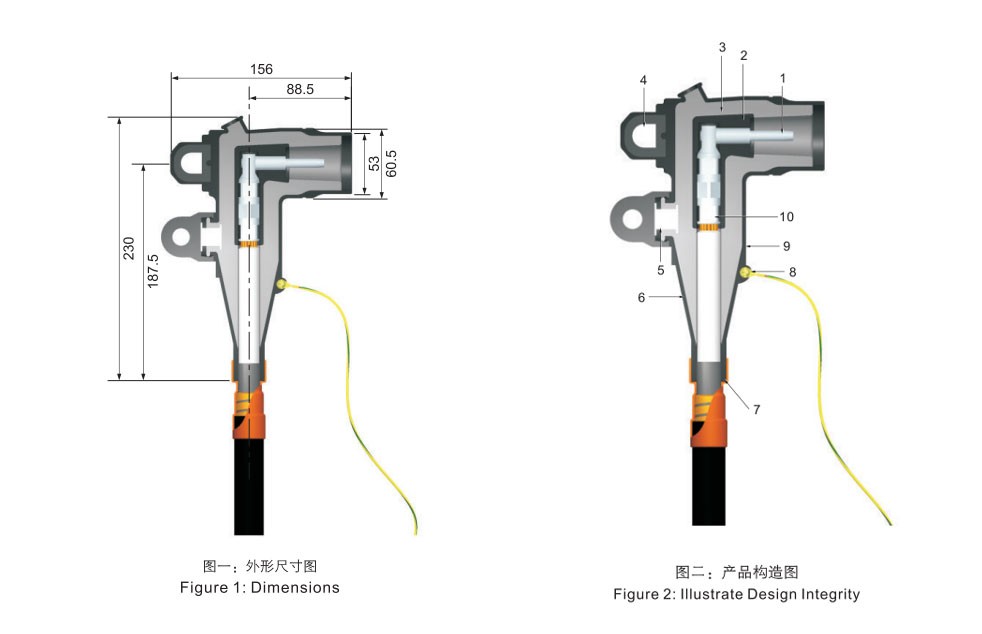

Struttura del prodotto:

1. Asta conduttrice: utilizzare la chiave esagonale fornita per avvitare il perno in rame stagnato nel contatto del conduttore: facile da installare.
2. Inserto semiconduttivo: è uno schermo in gomma conduttiva EPDM stampato, utilizzato principalmente per controllare lo stress elettrico.
3. Isolamento: la gomma isolante EPDM stampata è formulata e miscelata nella nostra fabbrica, quindi la qualità è garantita.
4. Occhiello di trazione: è un occhiello di trazione incapsulato in acciaio inossidabile con un fermo, che aiuta a posizionare la cauzione.
5. Punto test capacitivo: questo punto consente di verificare lo stato del circuito. C'è anche un cappuccio in gomma conduttiva EPDM stampato per mantenerlo a tenuta stagna.
6. Antistress: lo schermo esterno e l'adattatore del cavo sono progettati per alleviare lo stress del cavo.
7. Adattatore cavo: l'apertura è dimensionata per adattarsi perfettamente (adattamento alle interferenze), in modo da poter mantenere una tenuta stagna.
8. Occhiello di messa a terra: è modellato direttamente nello schermo esterno, realizzato per collegare il filo di terra.
9. Schermatura semiconduttiva: la gomma conduttiva EPDM stampata si collega allo schermo del cavo. Ciò mantiene lo schermo continuo e garantisce che l'intero assieme sia al potenziale di terra.
10. Capocorda del conduttore: è un connettore a compressione bimetallico saldato ad inerzia, compatibile con conduttori sia in rame che in alluminio.

Domande frequenti

Q1: Qual è la funzione principale del connettore a gomito di rottura del carico da 24 kV 250 A?
R: Consente la connessione e la disconnessione sicura di circuiti a media tensione sotto tensione mantenendo l'isolamento completo e le prestazioni di commutazione controllate dall'arco.

Q2: Questo connettore può essere utilizzato all'aperto o in sistemi sotterranei?
R: Sì, è completamente schermato e sommergibile, il che lo rende adatto a sistemi di cavi sotterranei, sottostazioni esterne e condizioni ambientali difficili.

Q3: Con quali cavi è compatibile?
R: Supporta cavi con isolamento polimerico come XLPE ed EPR con conduttori in rame o alluminio da 25 a 120 mm².

Q4: L'installazione richiede strumenti speciali o un posizionamento rigoroso?
R: Non sono richiesti strumenti speciali e supporta l'installazione flessibile in posizioni verticali, orizzontali o angolate senza limitazioni di spaziatura delle fasi.
