Interruttori automatici in vuoto (VCB)sono diventati lo standard di riferimento per la protezione di media tensione, offrendo una rapida estinzione dell'arco, zero emissioni di gas serra e una manutenzione minima. Questa guida completa risponde a domande cruciali: come funzionano le VCB? Quali sono i loro componenti principali? Come si confrontano con i contattori in vuoto? E perché sono la tecnologia preferita dai servizi pubblici, dall’industria e dalle energie rinnovabili? Con approfondimenti dal produttore leaderVieni, questo articolo fornisce a ingegneri e acquirenti le conoscenze necessarie per selezionare il VCB giusto per la loro applicazione.
L'efficacia di un interruttore automatico in vuoto risiede nell'uso dell'alto vuoto, uno dei migliori isolanti elettrici conosciuti, per estinguere gli archi. Quando i contatti di un VCB si separano, l'arco che si forma si spegne rapidamente perché non ci sono quasi molecole di gas a sostenere il plasma. Ciò si traduce in un tempo di interruzione inferiore a mezzo ciclo della forma d'onda CA, riducendo al minimo l'energia di guasto e proteggendo le apparecchiature a valle. Inoltre, i martelli VCB sono superiori dal punto di vista ambientale rispetto ai martelli SF₆, poiché non emettono gas serra, rendendoli una tecnologia chiave per le reti elettriche sostenibili.
Il funzionamento dell'aVCBpuò essere scomposto in una serie di passaggi rapidi e precisi:
L'intero processo avviene in microsecondi, rendendo i VCB eccezionalmente veloci e affidabili sia per la commutazione del carico che per quella della corrente di guasto.
Un VCB di alta qualità è un insieme di diversi componenti critici:
Sebbene entrambi utilizzino ampolle in vuoto, i VCB e i contattori in vuoto hanno scopi distinti. La tabella seguente chiarisce le differenze principali.
| Caratteristica | Interruttore automatico in vuoto (VCB) | Contattore sottovuoto |
|---|---|---|
| Ruolo primario | Protezione contro le correnti di guasto (cortocircuiti) e le commutazioni poco frequenti. | Commutazione operativa frequente di carichi come motori e riscaldatori. |
| Intervallo di tensione | Da 3 kV a 36 kV (fino a 40,5 kV per modelli specializzati). | Fino a 15 kV, tipicamente da 200 A a 630 A. |
| Carichi tipici | Trasformatori, generatori, condensatori, grandi motori, alimentatori di distribuzione. | Motori, illuminazione, circuiti di riscaldamento e apparecchiature frequentemente commutate. |
| Frequenza di commutazione | Raro (protezione e isolamento). | Molto frequente (migliaia di operazioni). |
| Valutazione di cortocircuito | Alto (da 20 kA a 50 kA tipico). | Inferiore (fino a 10 kA). |
Gli interruttori automatici in vuoto offrono una serie convincente di vantaggi che li rendono la scelta preferita per le applicazioni di media tensione:
I VCB sono disponibili in diverse configurazioni per adattarsi a diversi ambienti ed esigenze operative.

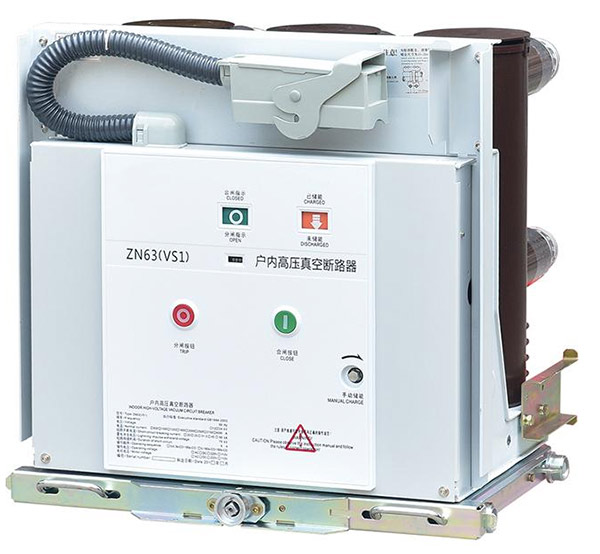

Unità compatte progettate per l'installazione in quadri elettrici all'interno di fabbriche, edifici commerciali e sottostazioni interne. Gli esempi includono i tipi fissi ed estraibili VS1-12 ampiamente utilizzati.
Modelli resistenti agli agenti atmosferici costruiti per sottostazioni e reti di trasmissione, in grado di resistere a pioggia, vento e temperature estreme.
Le VCB sono essenziali in un ampio spettro di settori e infrastrutture:
R1: La differenza principale è il mezzo di estinzione dell'arco: i VCB utilizzano il vuoto, mentre i demolitori SF₆ utilizzano gas pressurizzato. I VCB sono più rispettosi dell'ambiente (nessuna emissione di gas serra), hanno un recupero dielettrico più rapido e richiedono meno manutenzione per le applicazioni a media tensione.
R2: L'ampolla sottovuoto è sigillata a vita, in genere dura 10–20 anni in condizioni normali. La vita meccanica del comando supera spesso le 30.000 manovre.
R3: Sì, ma si consigliano VCB specializzati per la commutazione di condensatori con commutazione controllata per ridurre al minimo i preavviamenti, le correnti di spunto e i riavvii, garantendo la longevità dei contatti e la stabilità del sistema.
R4: La manutenzione ordinaria si concentra sul meccanismo operativo, sui collegamenti elettrici e sui circuiti di controllo, non sull'ampolla in vuoto stessa. Le attività tipiche includono l'ispezione visiva, la misurazione della resistenza di contatto e i test di funzionamento meccanico ogni 3-5 anni.
A5: Assolutamente. I VCB per esterni sono progettati specificamente con involucri resistenti agli agenti atmosferici, isolanti di alta qualità e trattamenti anticorrosione per resistere a condizioni ambientali difficili.
Gli interruttori automatici in vuoto sono il chiaro vincitore per la moderna distribuzione di energia a media tensione, combinando prestazioni superiori, responsabilità ambientale e affidabilità a lungo termine. Mentre il settore continua a eliminare SF₆, la domanda di VCB di alta qualità è destinata ad aumentare. Selezionare un produttore affidabile è fondamentale per garantire che la tua attrezzatura offra prestazioni e sicurezza costanti.
Vieni, una fabbrica e fornitore leader con sede in Cina, offre una gamma completa di VCB per interni, esterni e specializzati. I nostri prodotti sono progettati con precisione, rigorosamente testati e disponibili sia per ordini in stock che per progetti all'ingrosso personalizzati. Scegliendo Comewill, beneficerai di prezzi di fabbrica diretti, competenza tecnica e assistenza clienti reattiva.
Collabora con Comewill per una protezione affidabile dell'alimentazione
Se avete bisogno di VCB per interni standard, unità esterne robuste o progetti specializzati,Vieniha la soluzione. Il nostro team è pronto ad assistere con specifiche tecniche, prezzi e consegna.
📧Contattacioggi per discutere le vostre esigenze o richiedere un preventivo. Non vediamo l’ora di supportare il tuo prossimo progetto.
