In qualità di produttore professionale in Cina, Comewill vorrebbe fornirvi un interruttore automatico per vuoto da esterno serie ZW43 di alta qualità, particolarmente adatto a scenari con grave inquinamento o funzionamento frequente, è particolarmente affidabile per il controllo della rete elettrica e la protezione delle apparecchiature.
Non è necessario preoccuparsi degli standard, poiché sono pienamente conformi a IEC62271-100, GB1984 (norme correlate per interruttori automatici ad alta tensione CA), nonché a IEC60694, GB/T11022 (requisiti tecnici generali per quadri di comando e apparecchiature di controllo ad alta tensione).

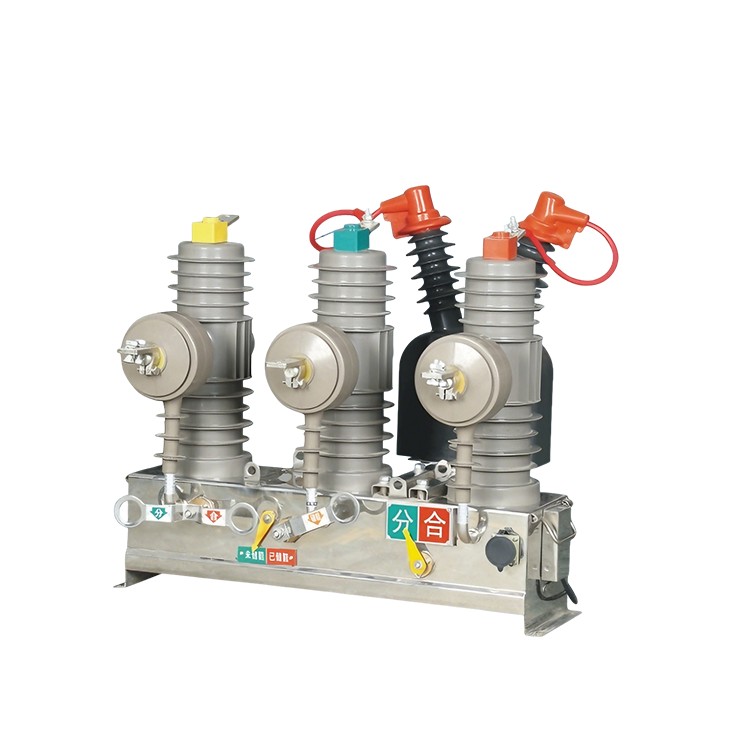

Prestazioni estremamente affidabili: l'interruttore automatico sotto vuoto per esterni personalizzato della serie ZW43 è costruito con una struttura a tre pilastri: la camera di estinzione dell'arco sotto vuoto si collega al meccanismo di funzionamento tramite un tirante isolato. Nessuna parte traballante, solo un funzionamento costante ogni volta.
Robusto e anticondensa: utilizziamo la tecnologia APG per fondere la camera di estinzione dell'arco, il circuito conduttore principale e il supporto isolante in un unico pezzo di resina epossidica, quindi rivestirlo con gomma siliconica. È resistente meccanicamente e non avrà problemi di condensa, anche nei punti umidi.
Ottimo meccanismo di azionamento a molla: l'interruttore è dotato di un meccanismo a molla ad alte prestazioni: struttura semplice, lunga durata meccanica. Puoi scegliere la modalità manuale o elettrica per l'accumulo di energia e l'apertura/chiusura: estremamente flessibile.

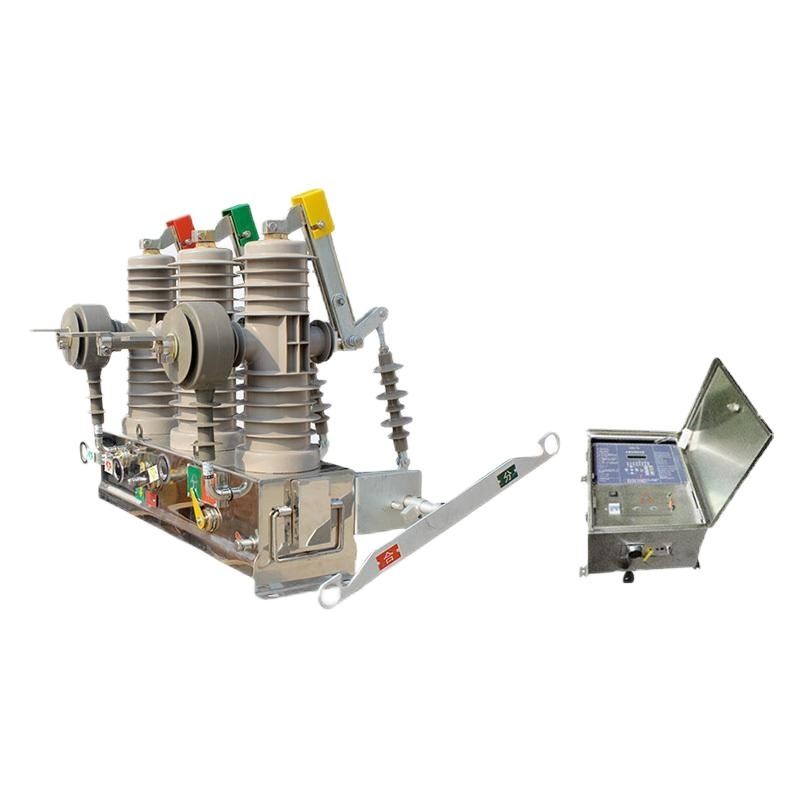

Interruttore di isolamento integrato opzionale: se è necessario un interruttore di isolamento, possiamo aggiungere l'interruttore automatico sottovuoto per esterni serie ZW43. Non è necessario acquistare parti aggiuntive separatamente.
Piccolo, elegante e facile da installare: è compatto, ha un aspetto moderno e non pesa molto. Spostarlo e installarlo in loco è un gioco da ragazzi: non sono necessarie attrezzature pesanti.
Funziona per l'automazione e le sottostazioni non presidiate: l'interruttore può essere dotato di un'interfaccia terminale di controllo. Perfetto per reti di distribuzione automatizzate e sottostazioni che non necessitano di qualcuno in loco 24 ore su 24, 7 giorni su 7.
| NO. | Articolo | Unità | Dati | |
| 1 | Tensione nominale | kV | 12 | |
| 2 | Corrente nominale | A | 630 | |
| 3 | Frequenza nominale | Hz | 50/60 | |
| 4 | Corrente di interruzione nominale di cortocircuito | kA | 20 | |
| 5 | Corrente nominale di breve durata (4 s) | 20 | ||
| 6 | Corrente di picco nominale di tenuta (picco) | 50 | ||
| 7 | Corrente di cortocircuito nominale (picco) | 50 | ||
| 8 | 1 minuto P.F resiste alla tensione | Prova sul bagnato | kV | 34 |
| Fase a fase, fase a terra | 42 | |||
| Attraverso contatti aperti | 48 | |||
| 9 | Tensione di tenuta all'impulso di fulmine (picco) | Fase a fase, fase a terra | kV | 75 |
| Attraverso contatti aperti | 85 | |||
| 10 | Tensione di tenuta P.F. 1 min per il circuito secondario | kV | 2 | |
| 11 | Tempi di interruzione della corrente nominale | volte | 1000 | |
| 12 | Tempi di interruzione della corrente nominale di cortocircuito | 30 | ||
| 13 | Vita meccanica | 10000 | ||
| 14 | Velocità di apertura | SM | 1,2±0,2 | |
| 15 | Velocità di chiusura | 0,6±0,2 | ||
| 16 | Orario di chiusura | SM | 25~60 | |
| 17 | Orario di apertura | 18~45 | ||
| 18 | Contatta l'orario di rimbalzo ravvicinato | ≤2 | ||
| 19 | Potenza nominale del motore ad accumulo di energia | W | 40 | |
| 20 | Non contemporaneità di apertura/chiusura trifase | SM | ≤2 | |
| 21 | Resistenza per ciascun circuito conduttivo di fase | Cambia corpo | μΩ | ≤80 |
| Scollegare la lama | Singolo lato ≤120, doppi lati ≤200 | |||
| 22 | Spaziatura tra fasi | mm | 280±1,5 | |
| 23 | Peso netto | kg | 125(isolatore singolo)、150(doppio isolatore) | |
