Il VCB CA ad alta tensione per esterni ZW7 di alta qualità è offerto dal produttore cinese Comewill. Le sue prestazioni di progettazione sono conformi allo standard nazionale GB1984-89 "Interruttori automatici ad alta tensione AC" e soddisfano i requisiti dello standard IEC-56 "Interruttori automatici AC ad alta tensione" della Commissione tecnica elettrica internazionale (IEC).
Questa serie di interruttori automatici viene utilizzata principalmente per il controllo e la protezione nei sistemi di trasmissione e trasformazione di potenza esterni da 35 KV. Il VCB CA ad alta tensione per esterni ZW7 è applicabile anche al normale funzionamento e alla protezione da cortocircuito delle reti elettriche urbane e rurali, nonché delle imprese industriali e minerarie.

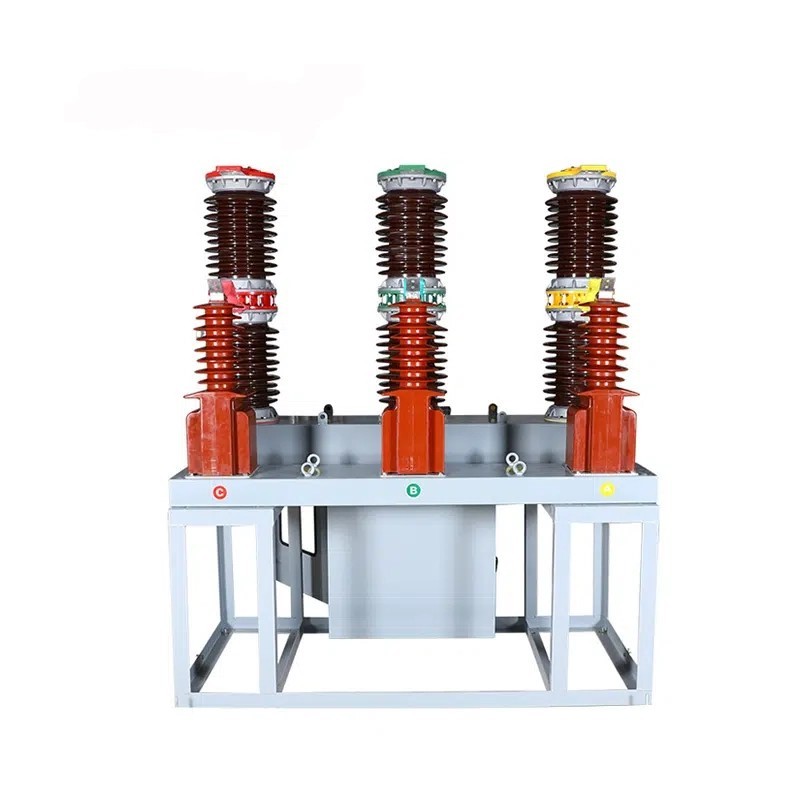

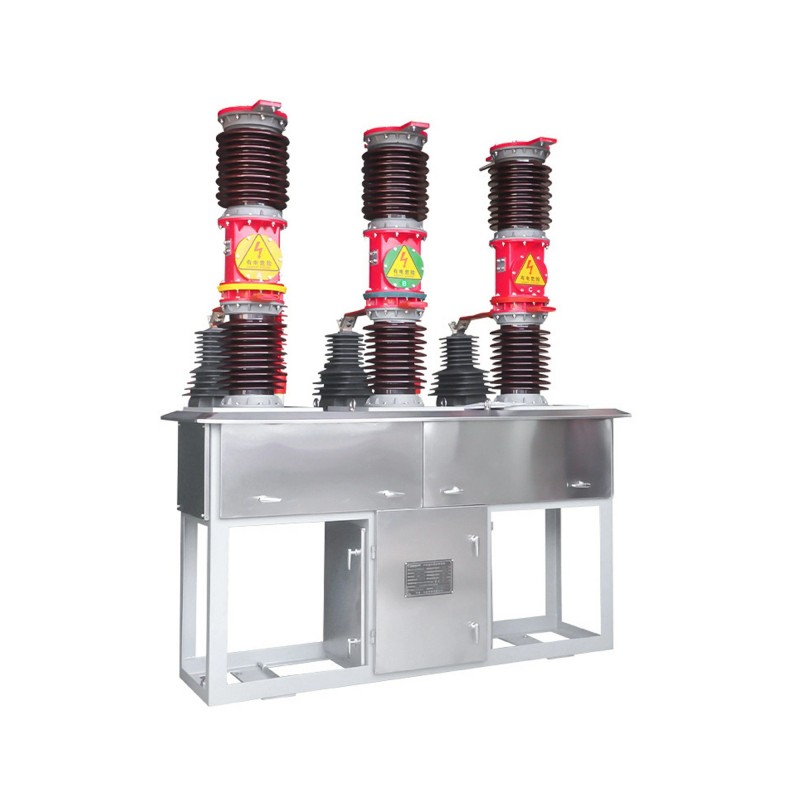

Adottando una struttura complessiva dell'isolante in porcellana di tipo a pilastro, l'isolatore superiore ospita l'ampolla sotto vuoto mentre la parte inferiore funge da isolante in porcellana a pilastro. Il prodotto è adatto per operazioni frequenti e vanta vantaggi tra cui tenuta affidabile, proprietà anti-invecchiamento, resistenza all'alta pressione, non combustibilità, non esplosività, lunga durata e facilità di installazione e manutenzione.
1. La temperatura di lavoro può sopportare temperature che vanno da -40 ℃ a +40 ℃ e le prestazioni sono stabili indipendentemente dal fatto che faccia estremamente freddo o caldo.
2. L'altitudine massima può raggiungere i 1000 metri e, anche se la pressione dell'aria è bassa, può funzionare in modo affidabile senza perdere la catena.
3. Il VCB CA ad alta tensione per esterni ZW7 ha una buona resistenza al vento e può sopportare velocità del vento fino a 10 chilometri all'ora; Se il modello ha una tensione nominale di 132/230 kV, per soddisfare i requisiti è necessaria una velocità minima del vento di 3,2 chilometri all'ora.
4. La resistenza ai terremoti è davvero eccezionale e può essere sopportata l'intensità di un terremoto di magnitudo 8. Va bene anche usarlo in luoghi con cattive condizioni geologiche.
5. Esiste uno standard per la distanza superficiale, che è di almeno 31 millimetri per kilovolt. Anche se l'ambiente è umido o inquinato, può prevenire efficacemente i guasti da flashover.
6. Il VCB CA ad alta tensione per esterni ZW7 ha una forte resistenza all'inquinamento atmosferico ed è specificamente progettato per ambienti inquinati di Classe IV. Può essere utilizzato in aree industriali complesse o ambienti esterni.
1.La temperatura varia da -40 ℃ a+40 ℃ e non abbiamo paura del freddo o del caldo estremi;
2. È sufficiente un'altitudine non superiore a 1000 metri e un ambiente leggermente a bassa pressione non la influenzerà affatto;
3. La capacità del vento massima è di 10 chilometri all'ora e il modello da 132/230 kV deve soddisfare una velocità del vento minima di 3,2 chilometri all'ora per ottenere prestazioni ottimali;
4. Può resistere a terremoti di magnitudo 8 e può essere utilizzato con tranquillità in aree soggette a terremoti;
5.Almeno 31 millimetri di distanza superficiale per kilovolt, garantendo la sicurezza elettrica;
6. Progettato appositamente per ambienti inquinati di Classe IV, il VCB CA ad alta tensione per esterni ZW7 può essere utilizzato in aree industriali complesse e luoghi con grave inquinamento esterno.
| NO | Articolo | Unità | Valore | ||
| 1 | Tensione nominale | KV | 40.5 | ||
| 2 | Livello di isolamento nominale | Tensione di tenuta a frequenza industriale | Prova a secco | 95 | |
| Prova sul bagnato | 80 | ||||
| Tensione di tenuta all'impulso di fulmine (picco) | 185 | ||||
| 3 | Corrente nominale | A | 1250,1600,2000 | ||
| 4 | Corrente di interruzione nominale di cortocircuito | KA | 20,25,31.5 | ||
| 5 | Sequenza operativa nominale |
|
Combinazione 0-0,3 s-combinazione 180 s | ||
| 6 | Tempi di interruzione della corrente di cortocircuito nominale | volte | 12 | ||
| 7 | Corrente di chiusura nominale di cortocircuito (picco) | KA | 50,63,80 | ||
| 8 | Corrente nominale di tenuta di picco | ||||
| 9 | Corrente nominale ammissibile di breve durata | KA | 20,25,31.5 | ||
| 10 | Corrente continuativa di cortocircuito nominale | S | 4 | ||
| 11 | Velocità media di apertura | SM | 1,5±0,2 | ||
| 12 | Velocità media di chiusura | 0,7±0,2 | |||
| 13 | Tempo di rimbalzo chiusura contatto | s | ≤2 | ||
| 14 | Differenza oraria sincrona del cancello combinato trifase (minuto). | ≤2 | |||
| 15 | Orario di chiusura | ≤150 | |||
| 16 | Orario di apertura | ≤60 | |||
| 17 | Vita meccanica | volte | 10000 | ||
| 18 | Tensione nominale di funzionamento e tensione nominale del circuito ausiliario | V | DC220,110,24 | ||
| AC220,110,24 | |||||
| 19 | Resistenza CC per circuito di fase (senza trasformatore) | μΩ | ≤100 | ||
| 20 | I contatti dinamici e statici consentono lo spessore dell'usura | mm | 3 | ||
| 21 | peso | kg | 800 | ||
