Cerchi un trasformatore di corrente LZZJ-10Q affidabile all'ingrosso? La fabbrica Comewill fornisce soluzioni di misurazione ad alte prestazioni conformi agli standard GB1208. I nostri trasformatori isolati in resina supportano un ampio intervallo di corrente primaria (5-1000 A) con fattori di sicurezza FS<10, garantendo stabilità a lungo termine in ambienti impegnativi dei quadri. Collabora con Comewill per componenti elettrici di livello professionale che soddisfano rigorosi parametri di ingegneria globale.

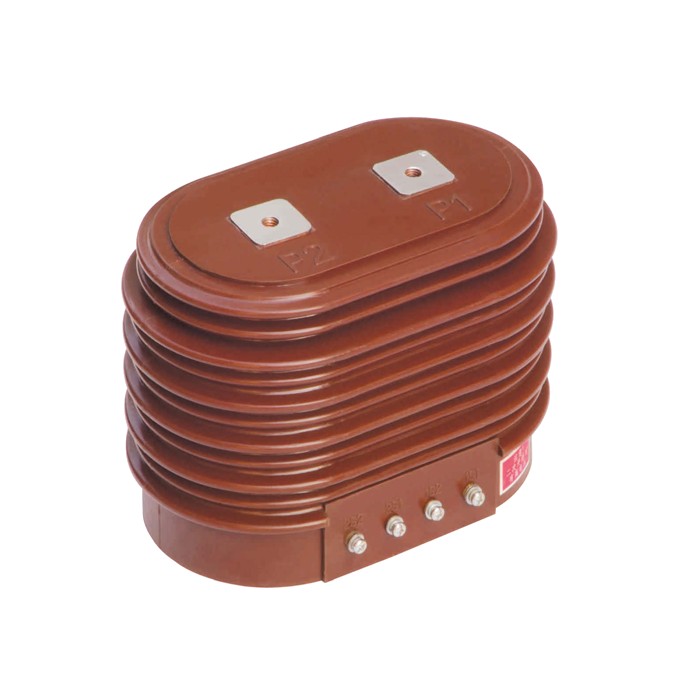

Il trasformatore di corrente LZZJ-10Q è un trasformatore di corrente di tipo rinforzato per interni. Utilizza una struttura in resina epossidica completamente chiusa, che integra gli avvolgimenti primari e secondari con un nucleo anulare ad alta permeabilità.
Livello di isolamento nominale: 12/42/75 kV (garantendo la sicurezza contro le sovratensioni)
Classi di precisione: 0.2S, 0.2, 0.5, 10P15 (Versatile per fatturazione e protezione)
Rapporto corrente nominale: da 5 A a 1000 A / 5 A (o 1 A)
Conformità agli standard: GB1208 ed equivalenti internazionali IEC.
Integrità dell'isolamento: l'alloggiamento in resina epossidica fusa sotto vuoto fornisce una tenuta ermetica contro umidità, polvere e contaminanti chimici, prolungando significativamente la durata rispetto ai tradizionali modelli a nucleo aperto.
Compatibilità a doppia frequenza: ottimizzato sia per i sistemi a 50 Hz che a 60 Hz, rendendolo una risorsa versatile per progetti infrastrutturali internazionali.
Elevata resistenza al cortocircuito: con valori di stabilità dinamica che raggiungono fino a 90 kA (per i modelli 1000/5 A), LZZJ-10Q mantiene l'integrità strutturale durante le condizioni di guasto.
Basso sfasamento: progettato con un fattore di potenza in ritardo di 0,8 per garantire una misurazione ad alta precisione per la fatturazione energetica.
Il Comewill LZZJ-10Q è il "cuore" del monitoraggio in diversi ambienti critici:
Quadri industriali: integrati per unità interruttori automatici in vuoto per interni da 10 kV-12 kV.
Gestione energetica: misurazione ad alta precisione (classe 0,2S) per il consumo energetico di edifici commerciali.
Protezione relè: uscita di segnale affidabile per relè di protezione da sovracorrente e da cortocircuito.

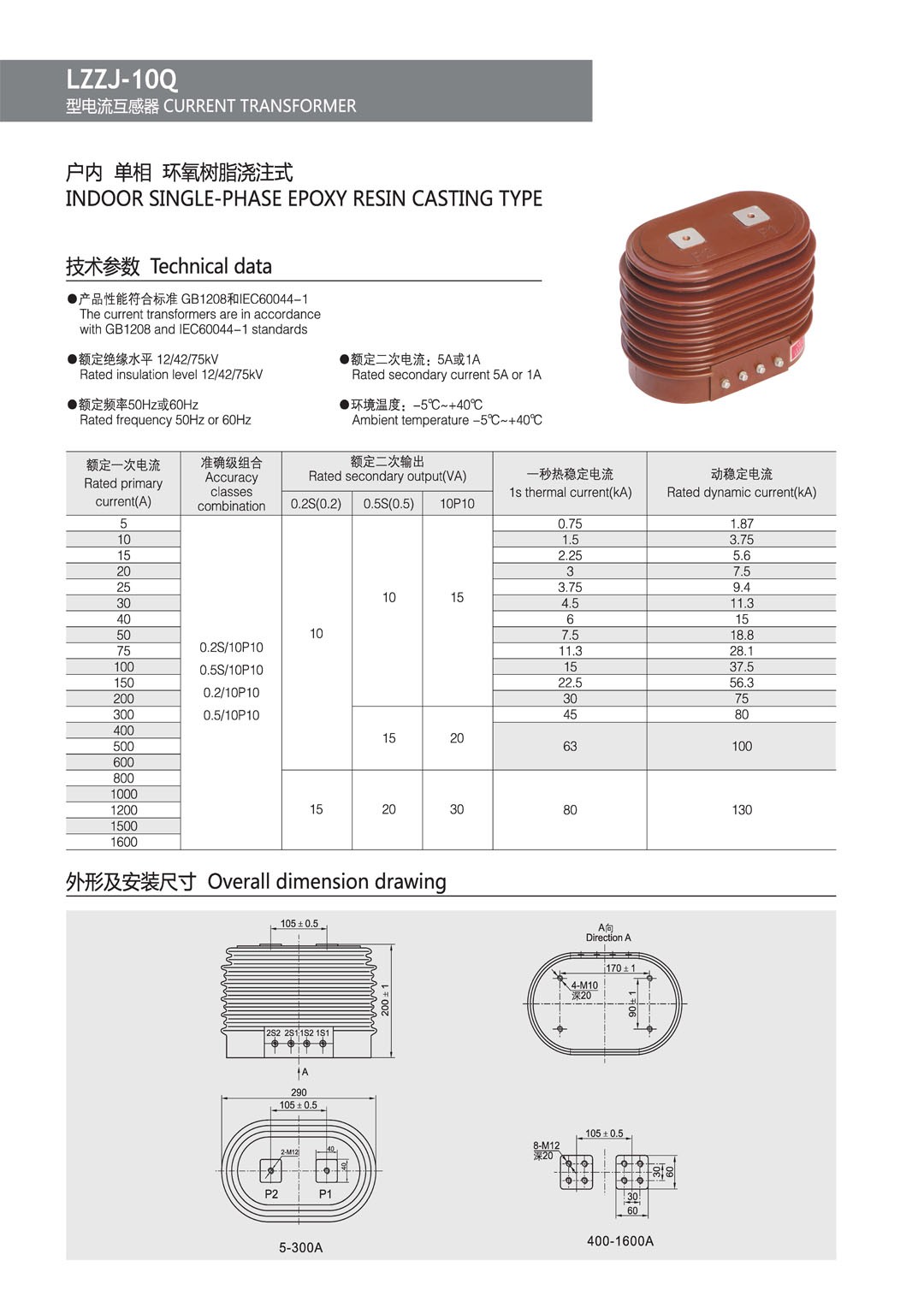

| Trasformatore di corrente LZZJ-10Q | |
| Livello di isolamento nominale | 12/42/75kV |
| Fattore di potenza del carico | 0,8 (ritardo) |
| Corrente primaria nominale | 5-1000A |
| Corrente secondaria nominale | 5A/1A |
| Norma del prodotto | GB1208 |
| Fattore di sicurezza | FS<10 |
| Modello del prodotto | Rapporto corrente nominale (A) | Combinazione di livelli | Classe di precisione e potenza nominale (VA) COSФ=0,8 | Corrente termicamente stabile di 1 secondo | Corrente di stabilità dinamica | |||
| 0,2S | 0.2 | 0.5 | 10P15 | |||||
| LZJC-10Q | 5/5 | 0,2S/10P150,2/10P150,5/10P15 | 10 | 10 | 10 | 15 | 0.4 | 0.8 |
| 10/5 | 10 | 10 | 10 | 15 | 0.8 | 1.5 | ||
| 15/5 | 10 | 10 | 10 | 15 | 1.1 | 2.3 | ||
| 20/5 | 10 | 10 | 10 | 15 | 1.5 | 3 | ||
| 30/5 | 10 | 10 | 10 | 15 | 2.3 | 4.5 | ||
| 40/5 | 10 | 10 | 10 | 15 | 3.8 | 7.5 | ||
| 50/5 | 10 | 10 | 10 | 15 | 5.6 | 11.3 | ||
| 75/5 | 10 | 10 | 10 | 15 | 7.5 | 15 | ||
| 150/5 | 10 | 10 | 10 | 15 | 11.3 | 23 | ||
| 200/5 | 10 | 10 | 10 | 15 | 15 | 30 | ||
| 300/5 | 10 | 10 | 10 | 15 | 22.5 | 45 | ||
| 400/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 600/5 | 10 | 10 | 10 | 15 | 30 | 60 | ||
| 800/5 | 10 | 10 | 10 | 15 | 40 | 80 | ||
| 1000/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
| 1500/5 | 10 | 10 | 10 | 15 | 45 | 90 | ||
D1: Qual è la differenza tra le classi di precisione 0,2S e 0,5?
A1:0.2S è una classe "speciale" ad alta precisione utilizzata per la fatturazione a carico ampio (precisa anche all'1% della corrente nominale), mentre 0,5 è lo standard per la misurazione industriale generale.
Q2: Cosa rende la colata di resina epossidica migliore dell'isolamento tradizionale?
A2: La fusione epossidica sigilla completamente gli avvolgimenti e il nucleo, offrendo resistenza all'umidità, proprietà antinquinamento e durata meccanica superiori.
