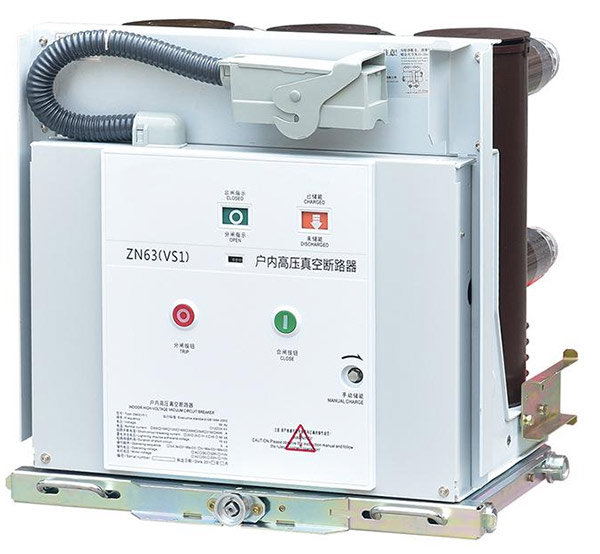

Interruttore automatico sottovuotoLa tecnologia è diventata un'importante soluzione di commutazione per la distribuzione di energia a media tensione perché combina l'interruzione dell'arco sotto vuoto con una struttura meccanica compatta e un funzionamento elettrico controllato. Quando i contatti si separano all'interno di un'ampolla sotto vuoto sigillata, l'arco viene interrotto attraverso un processo fondamentalmente diverso dall'interruzione del circuito di aria, olio o gas. Questa architettura può supportare una rapida eliminazione dei guasti, una ridotta manutenzione ordinaria della camera di interruzione, una struttura compatta del quadro e commutazioni ripetute in condizioni operative definite. Tuttavia, la prestazione di un interruttore non può essere valutata solo in base al suo mezzo interruttivo. La tensione nominale, la corrente nominale, la capacità di cortocircuito, il livello di isolamento, il sistema di contatto, il meccanismo operativo, il relè di protezione, la tensione di controllo, l'ambiente di installazione, la resistenza meccanica e i requisiti di test applicabili contribuiscono tutti al sistema finale. Comprendere queste relazioni è essenziale per ingegneri, produttori di quadri, servizi pubblici, impianti industriali, progetti di energia rinnovabile e altri utenti di media tensione.
Sommario
Fare clic su qualsiasi argomento per passare direttamente alla sezione.
- 1. Perché la commutazione a media tensione necessita di una protezione specializzata?
- 2. Come funziona l'interruzione dell'arco del vuoto?
- 3. Quali sono i componenti principali dell'interruttore?
- 4. In che modo la tensione nominale e la corrente influenzano la selezione?
- 5. Perché la capacità di cortocircuito e la velocità di interruzione sono importanti?
- 6. In che modo il meccanismo operativo influisce sulle prestazioni?
- 7. Qual è la differenza tra design per interni ed esterni?
- 8. Come si confrontano gli interruttori sottovuoto con altre tecnologie di interruzione?
- 9. Come funziona l'interruttore con relè e sensori di protezione?
- 10. Quali applicazioni utilizzano questa tecnologia di commutazione?
- 11. Quali errori comuni di selezione e installazione dovrebbero essere evitati?
- 12. Come dovrebbero essere valutati i test e gli standard?
- 13. Cosa dovrebbe includere una specifica tecnica professionale?
- 14. Domande frequenti
Perché la commutazione a media tensione necessita di una protezione specializzata?
Gli impianti elettrici a media tensione funzionano a livelli di tensione che richiedono apparecchiature di commutazione e protezione attentamente coordinate. Il dispositivo di commutazione non deve solo trasportare la normale corrente di carico ma anche rispondere correttamente in caso di guasto della rete.
Le reti di distribuzione elettrica collegano abitualmente trasformatori, motori, generatori, alimentatori industriali, linee di servizio, fonti di energia rinnovabile e altri carichi. In condizioni normali, la corrente scorre continuamente attraverso i conduttori e le apparecchiature di commutazione. Durante un cortocircuito, però, la corrente può aumentare notevolmente e generare notevoli stress termici ed elettrodinamici.
Un interruttore fornisce un metodo controllato per interrompere quella corrente. Il suo funzionamento deve essere coordinato con relè di protezione, trasformatori di corrente, trasformatori di tensione, circuiti di controllo e con la filosofia di protezione complessiva della rete elettrica.
Il mezzo di interruzione è particolarmente importante. Storicamente, gli interruttori automatici hanno utilizzato diversi metodi per controllare l'arco che si forma quando i contatti si separano. Aria, olio e vari gas sono stati tutti utilizzati in diverse generazioni di apparecchiature. La tecnologia del vuoto fornisce un altro approccio in cui il processo di interruzione dell'arco primario avviene all'interno di un'ampolla sotto vuoto sigillata.
L'interruttore può connettere o disconnettere un circuito elettrico definito nelle condizioni operative nominali.
Quando il sistema di protezione rileva un guasto, l'interruttore può aprirsi e interrompere la corrente entro la sua capacità di interruzione specificata.
Se integrato in un'architettura appropriata del quadro, l'interruttore può partecipare a procedure di isolamento e manutenzione definite.
Il funzionamento dell'interruttore funziona con dispositivi di rilevamento e protezione per isolare i guasti preservando la struttura di distribuzione prevista.
La funzione dell'interruttore dovrebbe quindi essere considerata a livello di sistema. Un elevato potere di interruzione non può compensare un'impostazione errata della protezione. Un interruttore ben progettato non può compensare una terminazione inadeguata del cavo. Un controller sofisticato non può correggere un meccanismo meccanico che non è stato mantenuto correttamente.
Una buona ingegneria dei quadri collega questi elementi. L'interruttore, la sbarra collettrice, l'alimentatore, il relè di protezione, i trasformatori di misura, l'alimentazione di controllo, gli interblocchi e l'involucro devono essere tutti specificati attorno allo stesso sistema elettrico.
Perché l'interruzione per guasto è diversa dalla commutazione ordinaria
L'apertura di un circuito in condizioni di carico normale e l'eliminazione di un cortocircuito non sono operazioni equivalenti. Durante un guasto, la corrente può essere molto maggiore e l'energia elettrica associata al guasto è significativa.
L'interruttore deve quindi essere in grado di interrompere la corrente alla tensione e alle condizioni di sistema per le quali è stato progettato. Il processo di interruzione deve inoltre avvenire con sufficiente rapidità per proteggere le apparecchiature collegate e mantenere il coordinamento di protezione previsto.
Ciò rende la tecnologia di interruzione una decisione ingegneristica fondamentale piuttosto che una caratteristica del prodotto cosmetico.
Come funziona l'interruzione dell'arco del vuoto?
La caratteristica distintiva dell'interruzione del vuoto è l'uso di un'ampolla sotto vuoto sigillata come camera di estinzione dell'arco. L'interruttore contiene contatti elettrici fissi e mobili racchiusi in un ambiente di vuoto controllato.
Quando i contatti sono chiusi, la corrente scorre attraverso le superfici di contatto. Quando il comando comanda l'apertura dell'interruttore, il contatto mobile si separa dal contatto fisso. Quando le superfici di contatto si separano, tra di esse può formarsi un arco elettrico.
A differenza di un arco in aria, l'ampolla in vuoto non fornisce un mezzo sostanzialmente gassoso per sostenere un percorso ionizzato convenzionale. Il processo di interruzione è quindi governato in gran parte dal vapore metallico generato dal materiale di contatto durante l'evento di separazione.
Separazione dei contatti
Il movimento di apertura deve essere controllato con precisione. La velocità del contatto, la corsa del contatto, la pressione del contatto e la relazione meccanica tra il contatto mobile e il meccanismo operativo influenzano tutti le prestazioni.
I contatti necessitano di un movimento sufficiente per stabilire la distanza dielettrica richiesta dopo l'interruzione della corrente. Il meccanismo meccanico deve quindi garantire una corsa costante nel corso di operazioni ripetute.
Comportamento ai vapori metallici
Durante l'arco, il materiale dei contatti può formare vapori metallici. Questo vapore fornisce il mezzo conduttore temporaneo che supporta l'arco. Quando la corrente si avvicina al suo valore naturale zero in un circuito a corrente alternata, l'arco può estinguersi e il vapore metallico condensa rapidamente.
L'interruttore deve quindi recuperare una rigidità dielettrica sufficiente tra i contatti separati per resistere alla tensione di ripristino elettrico.
Materiale di contatto
Il materiale dei contatti costituisce una parte significativa della progettazione dell'ampolla in vuoto. Deve supportare il trasporto di corrente, l'interruzione dell'arco, la resistenza all'erosione e il recupero dielettrico.
Diversi progetti di interruttori utilizzano leghe e geometrie di contatto specifiche per controllare la distribuzione della corrente e gli effetti magnetici durante l'interruzione.
Schermatura
I vapori metallici generati durante l'interruzione possono depositarsi sulle superfici circostanti. Le strutture di schermatura all'interno dell'interruttore aiutano a controllare dove viaggia questo materiale e aiutano a mantenere la distribuzione del campo elettrico richiesta.
| Fase di interruzione | Che succede | Requisito di progettazione |
|---|---|---|
| Contatti chiusi | La corrente scorre attraverso il sistema di contatti | Bassa resistenza di contatto e pressione di contatto affidabile |
| Apertura dei contatti | I contatti iniziano a separarsi e può formarsi un arco | Velocità di apertura e geometria di contatto controllate |
| Periodo d'arco | Il vapore metallico supporta la conduzione elettrica | Comportamento controllato dell'arco ed erosione da contatto |
| Zero attuale | La corrente alternata raggiunge un punto zero naturale | Recupero dielettrico rapido |
| Post-interruzione | I contatti separati sopportano la tensione di ripristino | Isolamento stabile tra i contatti |
Perché l'interruttore sigillato è importante
L'ampolla in vuoto è un componente sigillato. Il suo ambiente interno viene stabilito durante la produzione e mantenuto per tutta la durata di servizio prevista.
Ciò differisce dai sistemi che dipendono da un grande volume di liquido o gas come mezzo di interruzione primario. L'ampolla in vuoto può essere assemblata in un assieme relativamente compatto e integrata nel quadro in diversi modi.
Tuttavia, un interruttore sigillato non significa che l'intero interruttore sia esente da manutenzione. Il meccanismo operativo, l'isolamento esterno, i terminali, i circuiti di controllo, i cuscinetti, i collegamenti e le interfacce del quadro richiedono ancora un'ispezione e una manutenzione adeguate.
L'interruzione del vuoto dovrebbe quindi essere intesa come una parte dell'architettura dell'interruttore. La sua efficacia dipende dalla progettazione del contatto, dalla costruzione dell'interruttore, dal movimento meccanico, dal ripristino dell'isolamento e dal coordinamento con il sistema di protezione.
Quali sono i componenti principali dell'interruttore?
Un moderno interruttore di media tensione contiene diversi gruppi funzionali. Ciascuno contribuisce al percorso della corrente, al processo di interruzione, al funzionamento meccanico, al sistema di isolamento, all'interfaccia di controllo o alla struttura dell'installazione.
Interruttore sottovuoto
L'ampolla in vuoto contiene il contatto fisso, il contatto mobile, l'asta di contatto, gli elementi schermanti interni e l'involucro sigillato. È la parte responsabile dell'interruzione della corrente all'interno dell'ambiente sottovuoto.
La sua precisione dimensionale e la sua costruzione interna sono fondamentali perché la distanza tra i contatti, l'allineamento, la pressione di contatto e la geometria dielettrica devono rimanere entro i limiti di progettazione previsti.
Meccanismo operativo
Il meccanismo di comando converte l'energia meccanica immagazzinata o fornita in movimento di contatto. I meccanismi a molla sono ampiamente utilizzati nelle applicazioni a media tensione, mentre i sistemi operativi elettromagnetici sono disponibili in alcuni modelli.
Il meccanismo deve aprire e chiudere l'interruttore con tempi e corse costanti. È inoltre necessario mantenere la forza di contatto richiesta in posizione chiusa.
Supporti isolanti
L'isolamento supporta la separazione fisica dei componenti sotto tensione dall'involucro messo a terra e dalle strutture circostanti. Aiutano inoltre a mantenere gli spazi liberi richiesti e la stabilità meccanica.
Terminali e percorso corrente
I terminali primari collegano l'interruttore alla rete elettrica a monte e a valle. La loro progettazione determina il modo in cui l'interruttore si interfaccia con le sbarre collettrici, i collegamenti dei cavi o altri componenti del quadro.
Sistema di posizione e indicazione
In molte installazioni di quadri, gli indicatori meccanici mostrano se l'interruttore è aperto, chiuso o in un'altra posizione definita. Ciò può essere particolarmente importante per le apparecchiature estraibili.
Circuiti di controllo e ausiliari
Contatti ausiliari, bobine di sgancio, bobine di chiusura, azionamenti di motori, interruttori di posizione e altri circuiti consentono all'interruttore di comunicare con apparecchiature di protezione e controllo.
| Componente | Funzione principale | Considerazioni ingegneristiche chiave |
|---|---|---|
| Interruttore sottovuoto | Interruzione dell'arco | Progettazione dei contatti, integrità del vuoto, recupero dielettrico |
| Meccanismo operativo | Apertura e chiusura dei contatti | Velocità, viaggio, forza, costanza, resistenza |
| Supporti isolanti | Separazione elettrica e supporto strutturale | Prestazioni dielettriche e resistenza meccanica |
| Terminali primari | Collegare l'interruttore al circuito di alimentazione | Capacità di corrente, geometria della connessione, aumento della temperatura |
| Contatti ausiliari | Stato e feedback di controllo | Affidabilità dei contatti e compatibilità dei circuiti |
| Intervento e chiusura dei circuiti | Azionamento elettrico | Controllo tensione, temporizzazione, coordinamento protezione |
Sincronizzazione meccanica
Gli interruttori trifase necessitano che i contatti funzionino in modo coordinato. Il meccanismo trasferisce il movimento ai singoli poli in modo che le fasi si aprano e si chiudano secondo il rapporto temporale richiesto.
Una variazione eccessiva della temporizzazione può influenzare le prestazioni di commutazione, pertanto la regolazione e l'ispezione del meccanismo sono parti importanti del controllo qualità e della manutenzione.
Perché l'integrazione dei componenti è importante
Un interruttore di alta qualità non può compensare uno scarso allineamento del meccanismo. Un isolamento forte non può compensare un collegamento terminale progettato in modo errato. Un relè accurato non può compensare un cablaggio di controllo inadeguato.
Le prestazioni affidabili dell'interruttore dipendono quindi dall'interazione di tutti questi componenti.
In che modo la tensione nominale e la corrente influenzano la selezione?
La tensione e la corrente nominali stabiliscono l'involucro operativo elettrico di base di un interruttore. Sono tra le prime specifiche esaminate dagli ingegneri, ma sono solo una parte di una valutazione tecnica completa.
Tensione nominale
La tensione nominale deve corrispondere all'impianto elettrico in cui funzionerà l'interruttore. Il sistema di isolamento deve inoltre essere progettato per le relative sollecitazioni a frequenza industriale e tensione transitoria.
Gli interruttori di media tensione possono essere prodotti per diverse classi di tensione. Le famiglie di prodotti possono includere apparecchiature intorno a 10 kV, 12 kV, 24 kV, 36 kV o altri valori nominali definiti a seconda del design e del mercato.
La selezione effettiva dovrebbe seguire la tensione nominale del sistema e lo standard applicabile anziché semplicemente selezionare la successiva potenza nominale disponibile.
Corrente nominale
La corrente nominale rappresenta la corrente continua che l'interruttore può trasportare in condizioni definite. Le prestazioni termiche sono quindi fondamentali per le specifiche.
Contatti, terminali, conduttori, connessioni flessibili, interfacce sbarre e ventilazione dell'involucro contribuiscono tutti alla generazione e alla dissipazione del calore.
Frequenza
La frequenza di rete influenza il comportamento elettrico del sistema di interruzione e dei dispositivi di protezione e misurazione associati. I prodotti possono essere specificati per 50 Hz, 60 Hz o un'altra frequenza operativa definita.
Livello di isolamento
Il coordinamento dell'isolamento comprende una tensione operativa superiore a quella nominale. Potrebbe essere necessario che le apparecchiature resistano alla tensione di resistenza alla frequenza industriale e alle condizioni di impulso definite dai requisiti di progettazione applicabili.
| Parametro | Cosa definisce | Perché è importante |
|---|---|---|
| Tensione nominale | Classe di tensione dell'impianto elettrico | Determina i requisiti di isolamento e commutazione |
| Corrente nominale | Capacità di corrente continua | Determina i requisiti termici e conduttori |
| Frequenza nominale | Frequenza operativa del sistema di alimentazione | Garantisce la compatibilità con la rete elettrica |
| Livello di isolamento | Requisiti di tenuta dielettrica | Supporta il coordinamento dell'isolamento |
| Valutazione del cortocircuito | Interruzione della corrente di guasto e capacità di resistere | Protegge l'apparecchiatura durante i guasti di rete |
Considerazioni sull'aumento della temperatura
La corrente continua produce calore sui contatti e sui conduttori elettrici. La capacità di aumento della temperatura deve quindi essere valutata insieme alla disposizione dell'involucro.
Un interruttore installato all'interno di una custodia metallica compatta può sperimentare condizioni termiche diverse rispetto allo stesso interruttore installato in una disposizione ventilata più ampia. Anche la temperatura ambiente e l'altitudine di installazione possono influire sulle prestazioni termiche.
La tensione del sistema è solo il punto di partenza
Due interruttori possono condividere una tensione nominale simile ma differire per corrente nominale, capacità di cortocircuito, meccanismo operativo, configurazione dell'isolamento, disposizione dei terminali e resistenza meccanica.
Una specifica professionale dovrebbe quindi evitare di ridurre la selezione ad un unico numero.
Perché la capacità di cortocircuito e la velocità di interruzione sono importanti?
Le prestazioni in cortocircuito sono una delle specifiche più importanti nella scelta degli interruttori automatici di media tensione. Un guasto può generare correnti molto elevate e forze elettromeccaniche elevate in un breve periodo.
Corrente di cortocircuito
La corrente di guasto disponibile è determinata dalla rete elettrica, inclusi generatori, trasformatori, conduttori e impedenza del sistema. Normalmente un ingegnere specializzato in quadri elettrici lo determina attraverso uno studio di cortocircuito.
L'interruttore deve avere una capacità di interruzione adeguata alle condizioni di guasto calcolate.
Corrente di interruzione
L'interruttore deve essere in grado di interrompere la corrente di cortocircuito specificata alla tensione nominale del sistema. Il processo di interruzione deve mantenere il recupero dielettrico dopo l'estinzione della corrente.
Resistenza di breve durata
I quadri elettrici possono anche essere esposti a correnti di guasto mentre il sistema di protezione elimina l'evento. La struttura meccanica e termica deve resistere alla corrente definita per la durata applicabile.
Resistenza al picco
Il valore di picco di una corrente di guasto produce forze elettrodinamiche su conduttori e componenti strutturali. La progettazione meccanica deve tenere conto di queste sollecitazioni.
Tempi di interruzione
La sequenza totale di eliminazione del guasto prevede diverse fasi: rilevamento del guasto, decisione del relè, trasmissione del segnale di sgancio, movimento del meccanismo operativo, separazione dei contatti, interruzione dell'arco e ripristino della rete.
L'interruttore non agisce in modo indipendente. Il tempo di ripristino completo dipende dal relè, dai circuiti di controllo, dalla bobina di sgancio, dal meccanismo meccanico, dal movimento dei contatti e dall'impianto elettrico.
Il relè di protezione deve identificare il guasto ed emettere il comando di sgancio entro il tempo di funzionamento previsto.
Il percorso elettrico tra il relè e l'interruttore deve trasferire correttamente il comando di sgancio.
Il sistema meccanico deve tradurre il comando elettrico in movimento di contatto ripetibile.
L'interruttore deve eliminare la corrente e recuperare la rigidità dielettrica richiesta.
Perché interrompere il mezzo è importante
Il mezzo di interruzione determina il comportamento dell'arco durante la separazione dei contatti. La tecnologia del vuoto fornisce un ambiente sigillato controllato e utilizza la geometria del contatto e il comportamento del materiale per ottenere l'interruzione.
Ciò può consentire dimensioni compatte dell'interruttore e una camera di interruzione relativamente semplice rispetto ad alcune tecnologie di interruzione precedenti.
Tuttavia, la valutazione finale dell'interruttore dipende ancora dal progetto completo. La tecnologia del vuoto non significa che ogni rompivuoto possa interrompere qualsiasi corrente di guasto arbitraria.
L’approccio tecnico corretto è quindi quello di iniziare con il livello di guasto del sistema calcolato e quindi verificare le capacità nominali di interruzione e di resistenza dell’interruttore secondo lo standard applicabile.
In che modo il meccanismo operativo influisce sulle prestazioni?
Il meccanismo operativo determina la rapidità e la coerenza con cui si muovono i contatti dell'interruttore. Poiché l'interruzione avviene durante una sequenza precisa di eventi meccanici, la progettazione del meccanismo è fondamentale per le prestazioni.
Meccanismi di funzionamento a molla
I meccanismi a molla immagazzinano energia meccanica prima di un'operazione di chiusura o apertura. I comandi di controllo elettrici rilasciano l'energia immagazzinata per spostare i contatti dell'interruttore.
Questa architettura è ampiamente utilizzata nei quadri di media tensione perché il meccanismo può fornire un movimento controllato dei contatti senza richiedere un'alimentazione elettrica continua durante l'intera corsa meccanica.
Meccanismi elettromagnetici
Alcuni progetti di interruttori utilizzano sistemi operativi elettromagnetici per generare il movimento dei contatti. Questi meccanismi possono fornire diverse caratteristiche operative e possono essere selezionati in base alla specifica architettura dell'interruttore e ai requisiti di controllo.
Operazione di chiusura
Durante la chiusura, il meccanismo deve avvicinare i contatti con la velocità e la forza di contatto finale adeguate. Il comportamento di chiusura stabile aiuta a ridurre l'impatto meccanico e garantisce una corretta conduzione della corrente.
Operazione di apertura
La corsa di apertura deve essere sufficientemente veloce e coerente da supportare il processo di interruzione previsto. La distanza e la velocità di separazione dei contatti sono importanti perché l'interruttore deve stabilire la corretta condizione dielettrica dopo l'interruzione della corrente.
Accumulo di energia
I meccanismi includono comunemente un indicatore di accumulo di energia o un sistema di ricarica azionato da motore. Il sistema di controllo può determinare se il meccanismo ha energia sufficiente per l'operazione successiva.
Resistenza meccanica
Operazioni ripetute creano usura nelle molle, negli alberi, nei cuscinetti, nei collegamenti, nei dispositivi di chiusura e negli interruttori ausiliari. I test di resistenza meccanica aiutano a stabilire se il meccanismo può completare il numero specificato di operazioni senza deterioramenti inaccettabili.
| Zona Meccanismo | Comportamento richiesto | Possibile preoccupazione per il fallimento |
|---|---|---|
| Accumulo di energia | Preparazione affidabile per il funzionamento | Ricarica incompleta o problemi al motore |
| Unità di apertura | Separazione rapida e costante dei contatti | Movimento lento, usura, ostruzione meccanica |
| Chiusura dell'azionamento | Coinvolgimento controllato dei contatti | Impatto eccessivo o chiusura incompleta |
| Chiusura | Posizione di contatto sicura | Regolazione serratura errata o usura |
| Interruttori ausiliari | Feedback di posizione accurato | Indicazione errata o deterioramento dei contatti |
Il tempismo meccanico è importante
Per un interruttore trifase, il funzionamento dei tre poli deve rimanere entro la relazione temporale specificata. Una variazione eccessiva da polo a polo può influenzare il comportamento di commutazione e deve essere controllata durante la produzione e la manutenzione.
Manutenzione del meccanismo
L'interruttore sigillato può richiedere una manutenzione limitata durante la sua vita utile prevista, ma il meccanismo è esterno e meccanico. L'ispezione dei collegamenti, della lubrificazione dove specificato, degli elementi di fissaggio, delle molle, dei cuscinetti e dei contatti ausiliari rimane importante.
Un piano di manutenzione dovrebbe seguire le istruzioni tecniche del produttore e l'effettivo servizio di commutazione dell'impianto.
Qual è la differenza tra design per interni ed esterni?
Gli interruttori per interni ed esterni possono utilizzare lo stesso principio di interruzione di base pur avendo requisiti meccanici e ambientali molto diversi.
Interruttori interni
Gli interruttori per interni vengono generalmente installati all'interno di quadri elettrici o locali elettrici. Il loro ambiente circostante può essere più controllato, consentendo disposizioni di isolamento e recinzione compatte.
I progetti per interni appaiono spesso come unità estraibili o installazioni fisse all'interno di quadri rivestiti in metallo. La disposizione esatta dipende dall'architettura del pannello.
Interruttori esterni
Le attrezzature per esterni devono tollerare pioggia, umidità, variazioni di temperatura, luce solare, inquinamento, polvere, vento e altri stress ambientali.
I prodotti per esterni richiedono quindi un'adeguata sigillatura dell'involucro, isolamento esterno, selezione dei materiali, protezione della superficie e meccanismi resistenti agli agenti atmosferici.
Isolamento composito
Gli interruttori esterni possono utilizzare materiali isolanti compositi come gomma siliconica o componenti a base epossidica a seconda dell'architettura del prodotto. Questi materiali possono supportare le prestazioni di isolamento in condizioni ambientali mutevoli se progettati correttamente.
Installazioni su palo
Alcuni interruttori di distribuzione esterni sono progettati per il montaggio su palo. Questa configurazione può semplificare l'integrazione nelle reti di distribuzione aeree e consentire al dispositivo di commutazione di occupare un ingombro relativamente ridotto.
Installazioni di sottostazioni
Gli interruttori delle sottostazioni possono essere installati su strutture o all'interno di quadri esterni. Il loro collegamento a sbarre, trasformatori di corrente, trasformatori di tensione, scaricatori di sovratensione e sistemi di messa a terra deve essere coordinato.
| Tipo di installazione | Ambiente tipico | Obiettivo principale del design |
|---|---|---|
| Quadri interni | Locali elettrici e armadi chiusi | Compattezza, integrazione dei compartimenti, accesso ai servizi |
| Distribuzione all'aperto | Reti a cielo aperto | Resistenza agli agenti atmosferici e prestazioni di isolamento |
| Montato su palo | Sistemi di distribuzione aerei | Peso, struttura di montaggio, funzionamento remoto |
| Sottostazione esterna | Sottostazioni di servizio e industriali | Resistenza ambientale, integrazione delle sbarre, coordinamento dell'isolamento |
Fattori ambientali
Temperatura, altitudine, inquinamento, umidità, esposizione al sale e radiazioni ultraviolette possono influenzare la scelta dell'attrezzatura.
Ad esempio, l’altitudine elevata può influenzare le prestazioni dielettriche dell’isolamento dell’aria, mentre un grave inquinamento può influenzare le superfici isolanti esterne. Gli ambienti costieri possono aumentare l’esposizione alla corrosione, soprattutto intorno alle strutture e ai collegamenti metallici.
Interni non significa esenti da manutenzione
Le apparecchiature interne sono protette dalle intemperie dirette, ma polvere, condensa, variazioni di temperatura e usura meccanica possono comunque influenzare il meccanismo e i collegamenti elettrici.
La tutela dell'ambiente dovrebbe pertanto essere valutata realisticamente anziché dare per scontato che le apparecchiature interne funzionino in condizioni ideali.
Come si confrontano gli interruttori sottovuoto con altre tecnologie di interruzione?
Comprendere le differenze tra le tecnologie di interruzione aiuta gli ingegneri a prendere una decisione tecnica informata. Ciascuna tecnologia ha le proprie caratteristiche elettriche, meccaniche, ambientali e di manutenzione.
Interruzione dell'aria
L'interruzione del circuito dell'aria utilizza l'aria come mezzo dell'arco. Storicamente, i sistemi aerei sono stati utilizzati in molte classi di tensione. La loro progettazione può comportare scivoli d'arco, scoppio magnetico o altri metodi per il controllo dell'arco.
A media tensione, l'interruzione sotto vuoto compatta può offrire un'architettura fisica diversa posizionando il processo di interruzione all'interno di una camera sigillata.
Interruzione del petrolio
Gli interruttori automatici ad olio utilizzano olio isolante sia come mezzo isolante che come parte del processo di estinzione dell'arco. Gli impianti più vecchi possono ancora contenere tali apparecchiature, ma i moderni impianti a media tensione spesso utilizzano tecnologie alternative.
I sistemi dell'olio richiedono attenzione alle condizioni dell'olio, al contenimento, alle perdite, alla contaminazione e ai relativi problemi di manutenzione.
Interruzione SF6
Il gas SF6 è stato storicamente utilizzato nelle apparecchiature isolate in gas e negli interruttori di circuito a gas per le sue caratteristiche di isolamento elettrico e di estinzione dell'arco. Tuttavia, considerazioni ambientali hanno incoraggiato lo sviluppo e l’adozione di tecnologie alternative in applicazioni adeguate.
Interruzione del vuoto
L'interruzione del vuoto utilizza una camera a vuoto sigillata. L'elemento di interruzione compatto e l'assenza di olio isolante all'interno dell'ampolla sono caratteristiche importanti della tecnologia.
| Tecnologia | Arco medio | Considerazione tipica |
|---|---|---|
| Aria | Aria | Struttura di controllo dell'arco e requisiti di isolamento fisico |
| Olio | Olio isolante | Condizioni dell'olio, contenimento, manutenzione |
| Gas SF6 | SF6 | Tenuta del gas, manipolazione, considerazioni ambientali |
| Vuoto | Vuoto con comportamento ad arco di vapori metallici | Design dell'interruttore, materiale dei contatti, prestazioni del meccanismo |
Perché la tecnologia del vuoto è ampiamente utilizzata in media tensione
L'interruzione del vuoto può fornire un'ampolla compatta, una rapida estinzione dell'arco e un ambiente di interruzione sigillato. Queste caratteristiche si adattano bene ai quadri di media tensione per interni e a molte applicazioni di distribuzione esterna.
La tecnologia è anche compatibile con i moderni meccanismi di interruzione e i sistemi di protezione digitale.
La selezione della tecnologia dovrebbe rimanere specifica per l’applicazione
Non è tecnicamente corretto dichiarare un mezzo di interruzione universalmente superiore. L'approccio corretto è quello di confrontare i requisiti della rete elettrica, lo spazio di installazione disponibile, le condizioni ambientali, il servizio operativo, l'architettura di protezione, gli standard applicabili e la strategia di manutenzione.
La tecnologia appropriata è quella che soddisfa l’insieme completo dei requisiti.
Come funziona l'interruttore con relè e sensori di protezione?
Un interruttore raramente funziona da solo. Le sue azioni di sgancio e chiusura sono normalmente coordinate con un sistema di protezione che misura le condizioni elettriche e determina quando è richiesta l'azione di commutazione.
Trasformatori di corrente
I trasformatori di corrente forniscono informazioni sulla corrente in scala ai relè e ai contatori di protezione. I loro rapporti e le caratteristiche di precisione devono corrispondere allo schema di protezione.
Il trasformatore di corrente e l'interruttore fanno parte della stessa catena di eliminazione dei guasti. Se la configurazione o il cablaggio del TA non sono corretti, il relè potrebbe non ricevere il segnale previsto.
Trasformatori di tensione
I trasformatori di tensione possono fornire informazioni sulla tensione per protezione, misurazione, sincronizzazione e controllo. A seconda della funzione di protezione, il relè può utilizzare la tensione insieme alla corrente per determinare le condizioni elettriche della rete.
Relè di protezione
I relè di protezione valutano continuamente le misurazioni elettriche. A seconda dell'applicazione, le funzioni possono includere sovracorrente, guasto a terra, sottotensione, sovratensione, protezione direzionale, protezione motore, protezione trasformatore o altre funzioni specializzate.
Circuito di viaggio
Quando il relè determina che l'interruttore deve aprirsi, invia un comando di sgancio attraverso il circuito di controllo. La bobina di sgancio aziona il meccanismo, che quindi separa i contatti.
Controllo di chiusura
Anche la chiusura è controllata. Il sistema può includere comandi di chiusura locali e remoti, interblocchi elettrici, funzioni di sincronizzazione e segnali di consenso.
| Elemento di sistema | Funzione | Relazione con l'interruttore |
|---|---|---|
| Trasformatore di corrente | Misura la corrente | Fornisce protezione e ingresso di misurazione |
| Trasformatore di tensione | Misura la tensione | Fornisce informazioni sulla tensione per la protezione e il controllo |
| Relè di protezione | Valuta le condizioni elettriche | Emette comandi di sgancio o permissivi |
| Bobina di sgancio | Converte il comando elettrico in azione meccanica | Avvia l'apertura dell'interruttore |
| Sistema di controllo | Supervisiona la commutazione e lo stato | Gestisce il funzionamento locale, remoto e interbloccato |
Incastro
L'interblocco è un'importante caratteristica di sicurezza. Gli interblocchi meccanici o elettrici possono impedire azioni selezionate quando l'apparecchiatura si trova in uno stato inappropriato.
Ad esempio, a un interruttore estraibile potrebbe non essere consentito spostarsi tra le posizioni mentre è chiuso. A seconda dell'architettura del sistema, è possibile impedire il funzionamento di un sezionatore di terra mentre il circuito primario è eccitato.
Monitoraggio remoto
Le moderne installazioni elettriche utilizzano sempre più la comunicazione digitale per monitorare la posizione dell'interruttore, lo stato di intervento, le condizioni del meccanismo e altri parametri.
Le informazioni a distanza possono migliorare la consapevolezza operativa, ma il monitoraggio digitale non sostituisce le corrette procedure di sicurezza locali. I team di manutenzione necessitano ancora di pratiche di isolamento, verifica, messa a terra e lavoro definite.
Quali applicazioni utilizzano questa tecnologia di commutazione?
La tecnologia di interruzione del vuoto viene utilizzata in molte applicazioni di media tensione perché la sua forma compatta e l'interruttore sigillato si adattano a un'ampia gamma di architetture di distribuzione.
Utilizzato per la commutazione di linee di alimentazione, collegamenti di trasformatori, sezioni bus e protezione della distribuzione all'interno di reti di servizi pubblici.
Utilizzato per alimentatori di media tensione che servono motori, trasformatori, apparecchiature di processo e sistemi di distribuzione interna.
Supporta sistemi di raccolta, collegamenti di trasformatori, protezione di alimentatori e commutazione controllata all'interno di impianti solari ed eolici.
Può essere applicato alle reti di distribuzione a media tensione in cui le apparecchiature devono funzionare in ambienti industriali esigenti.
Utilizzato in grandi edifici e campus che ricevono forniture elettriche di media tensione e distribuiscono energia tramite trasformatori e alimentatori.
Può supportare la distribuzione elettrica per ferrovie, trasporti pubblici, aeroporti e altre infrastrutture che richiedono una commutazione controllata di media tensione.
Distribuzione delle utilità
Le reti di servizi utilizzano interruttori di media tensione per gestire gli alimentatori e sezionare i circuiti di distribuzione. Un interruttore può isolare un alimentatore guasto consentendo allo stesso tempo ad altre parti della rete di rimanere sotto tensione quando la topologia della rete e il coordinamento della protezione lo consentono.
Le configurazioni esterne montate su palo possono essere utili nei sistemi di distribuzione aerei, mentre gli interruttori dei quadri interni sono spesso integrati nelle sottostazioni e nei gruppi di distribuzione compatti.
Distribuzione industriale
Gli impianti industriali possono avere più motori a media tensione, trasformatori, linee di processo e grandi carichi elettrici. La protezione selettiva è particolarmente importante perché l'intervento non necessario di una sezione di distribuzione più grande può influenzare diversi circuiti a valle.
L'interruttore deve quindi funzionare con uno schema di protezione che rispecchi l'architettura elettrica dell'impianto.
Protezione del trasformatore
Gli interruttori di media tensione possono essere utilizzati sul lato primario o secondario dei trasformatori a seconda del progetto della rete. Il sistema di protezione può incorporare sovracorrente, guasto a terra, temperatura e altre funzioni specifiche del trasformatore.
Commutazione del motore
I motori di grandi dimensioni possono richiedere commutazione e protezione a media tensione. Le applicazioni dei motori presentano le proprie sfide perché le correnti di avviamento possono essere significativamente più elevate della normale corrente operativa.
L'interruttore e il relè di protezione devono quindi essere selezionati in base alle caratteristiche di avviamento e ai requisiti di protezione del motore.
Sistemi di energia rinnovabile
I progetti solari ed eolici spesso contengono più alimentatori di raccolta e interfacce di trasformatori. Gli interruttori di media tensione possono essere utilizzati per collegare e isolare tratti della rete di raccolta e coordinare la protezione con le apparecchiature di generazione.
Infrastrutture critiche
Ospedali, data center, aeroporti, impianti di trattamento dell'acqua e infrastrutture di comunicazione possono richiedere sistemi di distribuzione a media tensione altamente coordinati. La scelta dell'interruttore in questi ambienti è strettamente connessa alla ridondanza, alla selettività della protezione, alle procedure di manutenzione e alla continuità operativa.
In tutte queste applicazioni, l'interruttore fa parte di un'architettura elettrica più ampia. L'applicazione determina la corretta tensione, corrente, classificazione dei guasti, schema di protezione, disposizione di controllo, progettazione ambientale e strategia di manutenzione.
Quali errori comuni di selezione e installazione dovrebbero essere evitati?
Molti problemi dell'interruttore possono essere ricondotti a specifiche incomplete o ipotesi di installazione. Gli errori più importanti si verificano quando gli ingegneri trattano l'interruttore come un componente isolato invece che come parte di un sistema completo di protezione e distribuzione.
- Scegliendo solo in base al voltaggio:Anche la corrente nominale, la capacità di guasto, l'isolamento, il meccanismo operativo e l'ambiente devono corrispondere.
- Ignorando i calcoli di cortocircuito:La corrente di guasto disponibile deve essere stabilita prima che venga finalizzata la classificazione dell'interruttore.
- Ignorare il coordinamento della protezione:Le impostazioni dei relè e le prestazioni dell'interruttore devono supportare la selettività desiderata.
- Sottovalutare lo spazio del cavo:Le terminazioni dei cavi e i raggi di curvatura possono influenzare la disposizione pratica del quadro.
- Trascurare la tensione di controllo:I circuiti di sgancio e chiusura richiedono un'alimentazione ausiliaria adeguata.
- Ignorare gli interblocchi:Le sequenze operative dovrebbero essere verificate rispetto all'architettura completa del quadro.
- Saltare la pianificazione della manutenzione:Il meccanismo, i terminali, i circuiti di controllo e i quadri circostanti richiedono ancora un'ispezione.
- Utilizzo di documentazione incompleta:Disegni, schemi elettrici, dati di targa e registrazioni di test dovrebbero descrivere la stessa configurazione.
Il problema del “punteggio più alto è sempre migliore”.
Una valutazione più alta non è automaticamente la scelta tecnica corretta. L'interruttore deve comunque adattarsi al quadro fisico, alla disposizione dei cavi, al sistema di protezione, alla tensione di controllo e all'ambiente di installazione.
La selezione dovrebbe basarsi sui requisiti calcolati e sui margini di progettazione applicabili.
Il problema del “vuoto significa assenza di manutenzione”.
L'ampolla sottovuoto è sigillata, ma l'interruttore contiene componenti meccanici ed elettrici che possono essere soggetti a usura. Molle, cuscinetti, collegamenti, interruttori ausiliari, circuiti di sgancio, terminali e connettori di controllo rimangono tutti punti di manutenzione rilevanti.
Il problema dello “stesso interruttore ovunque”.
Una sala industriale interna pulita e una sottostazione esterna costiera rappresentano ambienti molto diversi. Non si dovrebbe automaticamente presumere che la stessa costruzione fisica sia adatta a entrambi.
Il problema della “installazione successiva”.
Durante la progettazione del quadro è necessario considerare il montaggio dell'interruttore, la terminazione dei cavi, il cablaggio di controllo, gli interblocchi e le dimensioni dell'involucro. L'adeguamento di questi dettagli dopo la produzione può essere difficile.
Il problema del “documento una volta”.
Le modifiche apportate durante un progetto dovrebbero riflettersi in modo coerente nello schema unifilare, nei disegni dei pannelli, negli schemi di cablaggio, nelle impostazioni di protezione, nella distinta dei materiali e nei documenti di messa in servizio.
Come dovrebbero essere valutati i test e gli standard?
Gli interruttori automatici di media tensione sono dispositivi elettrici critici per la sicurezza, quindi i test svolgono un ruolo centrale nel confermarne le prestazioni.
La norma IEC 62271 è un'importante famiglia di norme che copre le apparecchiature di manovra e controllo ad alta tensione. Parti diverse soddisfano diversi tipi di apparecchiature e requisiti di test.
Test di routine
Vengono eseguiti test di routine sulle apparecchiature prodotte per confermare che ciascuna unità di produzione è conforme ai requisiti di progettazione applicabili.
L'esatto programma di test dipende dal design dell'interruttore, ma può includere controlli elettrici, meccanici, di controllo e relativi all'isolamento.
Test di tipo
Le prove di tipo convalidano le prestazioni di un particolare progetto in condizioni di prova specificate. Possono riguardare l'aumento della temperatura, le prestazioni dielettriche, l'interruzione da cortocircuito, la resistenza meccanica, il comportamento dell'arco interno e altre caratteristiche, ove applicabile.
Test dielettrico
I test dielettrici valutano se il sistema di isolamento può resistere alla sollecitazione di tensione specificata. Ciò può comportare prove di tenuta alla frequenza industriale e prove relative agli impulsi a seconda dei requisiti applicabili.
Prove di resistenza meccanica
I test di resistenza meccanica valutano se il meccanismo operativo può completare il numero richiesto di operazioni di commutazione senza deterioramenti inaccettabili.
Test di cortocircuito
I test di tipo cortocircuito possono valutare la capacità dell’interruttore di interrompere condizioni definite di corrente di guasto. Si tratta di una delle dimostrazioni più significative del sistema di interruzione completo.
Test di aumento della temperatura
I test di aumento della temperatura controllano il comportamento termico dei componenti che trasportano corrente in condizioni di corrente definite. La resistenza dei contatti, la geometria del conduttore, i terminali e il design dell'involucro contribuiscono tutti al risultato.
| Categoria di prova | Scopo principale | Prove tipiche |
|---|---|---|
| Prova di routine | Verificare ogni unità prodotta | Ispezioni di routine e registrazioni dei test |
| Prova di tipo | Convalidare il progetto in condizioni definite | Rapporto o certificato di prova di tipo |
| Prova dielettrica | Verificare la tenuta dell'isolamento | Registro delle prove elettriche |
| Resistenza meccanica | Verificare la durabilità del meccanismo di commutazione | Documentazione del test di resistenza |
| Prova di cortocircuito | Verificare la capacità di interruzione del guasto | Documentazione applicabile per le prove di tipo |
| Aumento della temperatura | Valutare il comportamento termico in corrente continua | Registro dei test delle prestazioni termiche |
L’ambito del test è importante
Un certificato di test dovrebbe essere rivisto nel contesto. La tensione, la corrente, la struttura dell'interruttore, il meccanismo, il sistema di isolamento e gli accessori testati devono corrispondere alla configurazione fornita.
Non si dovrebbe presumere che un certificato associato ad una configurazione di prodotto copra automaticamente ogni variazione della famiglia di prodotti.
Ispezione in fabbrica
I programmi di qualità possono includere anche controlli dimensionali, verifica dell'integrità del vuoto, misurazione della resistenza di contatto, controlli della temporizzazione meccanica, verifica del circuito di controllo e ispezione visiva.
Messa in servizio del sito
Dopo l'installazione, l'insieme dell'interruttore e del quadro deve essere messo in servizio secondo le procedure di progetto. Ciò può includere test di isolamento, misurazione della resistenza di contatto, controlli del funzionamento meccanico, test dei relè di protezione, controlli dei circuiti di controllo, verifica degli interblocchi e test funzionali.
Cosa dovrebbe includere una specifica tecnica professionale?
Una specifica professionale dovrebbe fornire agli ingegneri e ai team di acquisto informazioni sufficienti per selezionare l'interruttore corretto prima che l'apparecchiatura raggiunga la produzione o l'installazione.
| Area delle specifiche | Informazioni da definire | Perché è importante |
|---|---|---|
| Tensione nominale | Tensione del sistema e classificazione delle apparecchiature | Definisce i requisiti elettrici e di isolamento |
| Corrente nominale | Capacità di corrente continua | Definisce i requisiti termici e conduttori |
| Frequenza | 50 Hz, 60 Hz o frequenza di sistema specificata | Garantisce la compatibilità con la rete elettrica |
| Potere di interruzione | Grado di interruzione di cortocircuito richiesto | Determina l'idoneità per il livello di errore |
| Capacità di resistere | Requisiti di resistenza a breve termine e di picco | Supporta le prestazioni relative ai guasti strutturali e termici |
| Isolamento | Livello di isolamento e costruzione | Garantisce l'idoneità dielettrica |
| Meccanismo operativo | Alternativa a molla, elettromagnetica o definita | Determina il controllo e il comportamento meccanico |
| Tensione di controllo | Tensione di sgancio, chiusura, motore e circuito ausiliario | Garantisce la compatibilità con il sistema di controllo |
| Disposizione di montaggio | Fisso, estraibile, montato su palo o altra disposizione | Garantisce la compatibilità fisica |
| Ambiente | Interni, esterni, temperatura, altitudine, inquinamento | Adatta il prodotto alle condizioni del sito |
Inizia con lo schema unifilare
Lo schema unifilare definisce la posizione dell'interruttore nella rete elettrica. Mostra alimentatori in entrata e in uscita, trasformatori, motori, generatori, sbarre collettrici, zone di protezione e altri elementi principali.
Le specifiche dell'interruttore dovrebbero essere sviluppate da questo contesto elettrico.
Definire la posizione dell'interruttore
La specifica dovrebbe indicare se l'interruttore è fisso o estraibile e descrivere la relativa posizione e i requisiti di interblocco.
Definire le connessioni primarie
La geometria della connessione è particolarmente importante per l'integrazione del quadro. La spaziatura delle sbarre, la terminazione dei cavi, l'orientamento dei terminali e la disposizione delle fasi devono corrispondere al progetto del pannello.
Definire le funzioni ausiliarie
I contatti ausiliari, le bobine di sgancio, le bobine di chiusura, gli sganciatori di minima tensione, i comandi a motore, gli indicatori meccanici e le interfacce di controllo remoto devono essere chiaramente elencati, ove applicabile.
Definire i requisiti di protezione
Le specifiche di protezione dovrebbero identificare le funzioni relè richieste, i rapporti CT, gli ingressi di tensione ove applicabile, la logica di sgancio, gli interblocchi e le interfacce di comunicazione.
Definire i requisiti ambientali
Il progetto dovrebbe identificare se l'interruttore funzionerà all'interno o all'esterno e fornire informazioni pertinenti su temperatura, altitudine, umidità, inquinamento, sismica e corrosione, ove applicabile.
Definire i requisiti di test
Il documento tecnico dovrebbe identificare gli standard applicabili, le prove di routine, le aspettative delle prove di tipo, i requisiti di ispezione e le procedure di messa in servizio.
- Definire l'impianto elettrico:Stabilire tensione, frequenza, configurazione di rete e disposizione di messa a terra.
- Calcolare le condizioni di guasto del sistema:Determinare la corrente di cortocircuito disponibile nella posizione dell'interruttore.
- Definire il carico continuo:Stabilire la corrente nominale e le condizioni operative previste.
- Scegli l'architettura di interruzione:Confermare la tecnologia del vuoto e la configurazione appropriata dell'interruttore.
- Definire il meccanismo di funzionamento:Specificare la disposizione della molla o elettromagnetica richiesta e la sequenza operativa.
- Definire la protezione:Coordinare TA, ingressi di tensione, relè, circuiti di sgancio e interblocchi.
- Definire l'installazione fisica:Confermare la struttura fissa o estraibile, i terminali, le dimensioni e le interfacce dei cavi.
- Controlla le condizioni del sito:Confermare la temperatura, l'umidità, l'altitudine, l'inquinamento, la corrosione e l'esposizione ambientale.
- Definire il test:Confermare i test applicabili di routine, tipo, fabbrica, sito e messa in servizio.
- Documentazione di controllo:Assicurarsi che tutti i disegni, le impostazioni, le specifiche e i certificati descrivano la stessa configurazione finale.
Cosa dovrebbero richiedere gli acquirenti prima dell'approvazione?
- Disegno di disposizione generale:Confermare le dimensioni complessive, il montaggio, le posizioni dei terminali e gli spazi di servizio.
- Schema elettrico:Confermare i circuiti di scatto, chiusura, ausiliari, interblocco e controllo.
- Dati di targa:Verificare tensione, corrente, frequenza, capacità di interruzione e relative caratteristiche nominali.
- Interfaccia di protezione:Verificare le interfacce CT, VT, relè, sgancio e comunicazione.
- Documentazione di prova:Confermare l'ambito delle registrazioni delle prove di routine e di tipo applicabili al progetto fornito.
- Informazioni sull'installazione:Confermare i requisiti di sollevamento, trasporto, collegamento, messa in servizio e manutenzione.
Una specifica tecnica dettagliata riduce l'ambiguità tra i team di progettazione, acquisto, produzione, messa in servizio e manutenzione. Aiuta inoltre a prevenire modifiche in fase avanzata causate dalla mancanza di informazioni sull'interfaccia.
Domande frequenti
Qual è la funzione principale di un interruttore automatico in vuoto?
Collega e scollega i circuiti elettrici di media tensione e interrompe la corrente in condizioni normali e di guasto specificate. Il processo di interruzione avviene all'interno di un'ampolla in vuoto sigillata.
Perché viene utilizzato il vuoto per interrompere un arco elettrico?
Il vuoto fornisce un ambiente dielettrico controllato in cui il comportamento dell'arco è diverso dall'interruzione di aria, olio o gas. Dopo la separazione dei contatti e lo zero della corrente, l'ampolla in vuoto può recuperare rapidamente la rigidità dielettrica nelle condizioni progettate.
Cos'è un'ampolla in vuoto?
Un'ampolla in vuoto è una camera sigillata contenente contatti elettrici fissi e mobili e componenti interni di schermatura. Esegue l'effettiva interruzione della corrente all'apertura dell'interruttore.
Qual è la differenza tra un interruttore automatico e un contattore?
Un interruttore automatico è progettato per interrompere le correnti di guasto entro la sua capacità nominale e per fornire funzioni di protezione. Un contattore è generalmente progettato per la commutazione frequente di carichi in condizioni operative definite e normalmente non è destinato a svolgere lo stesso ruolo di eliminazione dei guasti di un interruttore automatico.
A quali livelli di tensione può servire la tecnologia di interruzione del vuoto?
L'interruzione del vuoto è ampiamente utilizzata nelle apparecchiature a media tensione. Prodotti specifici possono essere progettati per classi di tensione come 10 kV, 12 kV, 24 kV, 36 kV, 40,5 kV e altri valori nominali definiti a seconda del progetto del produttore e dello standard applicabile.
Perché è importante il potere di interruzione in cortocircuito?
Un guasto può produrre una corrente molto elevata. L'interruttore deve essere in grado di interrompere la corrente di guasto specificata alla tensione del sistema senza guasti inaccettabili. La valutazione richiesta dovrebbe essere basata sul calcolo effettivo del cortocircuito della rete.
Qual è il ruolo del meccanismo operativo?
Il meccanismo operativo fornisce il movimento meccanico necessario per aprire e chiudere i contatti. Controlla la corsa del contatto, la velocità, la forza e la tempistica e quindi ha un'influenza diretta sulle prestazioni di interruzione e chiusura.
I meccanismi a molla sono comunemente usati?
SÌ. I meccanismi a molla sono ampiamente utilizzati negli interruttori di media tensione. Accumulano energia meccanica e la rilasciano per eseguire la manovra di apertura o chiusura quando comandata.
Si possono utilizzare anche meccanismi elettromagnetici?
SÌ. Alcuni modelli di interruttori utilizzano meccanismi di funzionamento elettromagnetici. La scelta dipende dall'architettura dell'interruttore, dai requisiti di controllo, dalla sequenza operativa e dalle specifiche del progetto.
Gli interruttori del vuoto sono esenti da manutenzione?
No. L'ampolla in vuoto è sigillata, il che limita la manutenzione all'interno della camera di interruzione, ma l'interruttore completo contiene ancora meccanismi meccanici, terminali, contatti ausiliari, circuiti di controllo, strutture di isolamento e altri componenti che richiedono ispezione e manutenzione adeguate.
Che manutenzione richiede il comando?
La manutenzione può includere l'ispezione di collegamenti meccanici, molle, cuscinetti, chiusure, dispositivi di fissaggio, interruttori ausiliari, cavi di controllo e punti di lubrificazione, ove specificato. La procedura esatta dovrebbe seguire la documentazione di manutenzione del produttore e il servizio operativo dell'apparecchiatura.
Qual è la differenza tra le macchine rompivuoto per interni ed esterni?
I prodotti per interni sono normalmente integrati in quadri elettrici o quadri elettrici protetti, mentre i prodotti per esterni sono progettati per resistere a pioggia, variazioni di temperatura, luce solare, inquinamento e altre condizioni ambientali. Il principio di interruzione elettrica può essere simile, ma i requisiti di custodia e isolamento differiscono.
Cos'è un interruttore estraibile?
Un interruttore estraibile può spostarsi tra posizioni meccaniche definite nel quadro, come posizioni inserito, test e isolato, in base al progetto dell'apparecchiatura. Questa disposizione può supportare le procedure di manutenzione e test preservando le funzioni di interblocco definite.
Come funziona l'interruttore con un relè di protezione?
Il relè riceve le misurazioni elettriche dai trasformatori di corrente e, ove applicabile, dai trasformatori di tensione. Quando il relè identifica una condizione anomala definita, invia un segnale di intervento all'interruttore. La bobina di sgancio aziona quindi il meccanismo per aprire i contatti.
Perché i trasformatori di corrente sono importanti?
I trasformatori di corrente forniscono segnali di corrente in scala per la protezione e la misurazione. Il loro rapporto, precisione, carico e disposizione dei collegamenti devono essere coordinati con il relè di protezione e il sistema elettrico complessivo.
Perché a volte i trasformatori di tensione vengono utilizzati con un interruttore?
I trasformatori di tensione forniscono segnali di tensione scalati per misurazione, protezione, sincronizzazione e controllo. A seconda dell'applicazione, il relè di protezione può utilizzare le informazioni sulla tensione insieme alle informazioni sulla corrente per determinare se esiste un guasto o uno stato operativo anomalo.
Qual è lo scopo dell'interblocco?
L'interblocco aiuta a prevenire sequenze operative non sicure definite. A seconda del progetto del quadro, può limitare il movimento dell'interruttore, il funzionamento del sezionatore di terra o le azioni di chiusura finché non vengono soddisfatte le condizioni richieste.
Quali standard sono comunemente associati agli interruttori di media tensione?
La norma IEC 62271 è un'importante famiglia di norme che copre le apparecchiature di manovra e controllo ad alta tensione. La parte applicabile dipende dal tipo e dal design dell'apparecchiatura. Possono applicarsi anche requisiti nazionali e regionali.
Qual è la differenza tra test di routine e test di tipo?
Vengono eseguiti test di routine sulle unità prodotte per verificare la conformità ai requisiti di produzione pertinenti. Le prove di tipo valutano le prestazioni di un progetto in condizioni di prova specificate e vengono generalmente eseguite come parte della convalida del progetto.
Quali informazioni tecniche dovrebbero essere fornite quando si sceglie un martello?
Le informazioni importanti includono tensione di sistema, corrente nominale, frequenza, livello di cortocircuito, requisiti di isolamento, posizione di installazione, struttura fissa o estraibile, tensione di controllo, funzioni di protezione, contatti ausiliari, disposizione dei terminali, condizioni ambientali, standard e test applicabili.
È possibile personalizzare l'interruttore per un particolare quadro elettrico?
A seconda della famiglia di prodotti, i requisiti specifici del progetto possono includere dimensioni di montaggio, disposizione dei terminali, tensione di controllo, circuiti ausiliari, configurazione del meccanismo, interfacce di protezione e altri parametri tecnici definiti. Le configurazioni personalizzate devono essere controllate tramite documenti tecnici approvati.
Quali settori utilizzano comunemente la tecnologia di interruzione del vuoto?
Le applicazioni includono distribuzione di servizi pubblici, sottostazioni, impianti industriali, miniere, impianti di energia rinnovabile, edifici commerciali, infrastrutture di trasporto, trattamento delle acque e altri impianti elettrici a media tensione.
Perché l'interruttore e il quadro dovrebbero essere specificati insieme?
L'interruttore deve adattarsi meccanicamente ed elettricamente al quadro. Le interfacce delle sbarre, i collegamenti dei cavi, i circuiti di controllo, gli interblocchi, i sistemi di protezione, le distanze di servizio e i requisiti ambientali dipendono tutti dalla configurazione completa del pannello.
In che modo una migliore selezione degli interruttori può rafforzare la distribuzione dell'energia a media tensione?
Le apparecchiature di commutazione a media tensione rappresentano una delle interfacce chiave tra una rete elettrica e il sistema di protezione responsabile del controllo delle condizioni anomale. Un interruttore deve trasportare corrente di carico continua, funzionare in modo affidabile, interrompere correnti di guasto definite, resistere a stress elettrici e meccanici e comunicare accuratamente con l'architettura di controllo circostante.
L'interruzione del vuoto fornisce una base pratica per molti di questi requisiti. L'interruttore sigillato crea un ambiente controllato per l'estinzione dell'arco e può supportare la costruzione compatta del quadro. Tuttavia, il vuoto stesso è solo un elemento del prodotto completo.
Il sistema di contatti, la disposizione della schermatura, i supporti isolanti, il meccanismo operativo, i terminali, i circuiti di controllo, i contatti ausiliari e la custodia devono funzionare tutti insieme. La coerenza meccanica è particolarmente importante perché il movimento di apertura e chiusura determina le condizioni in cui l'interruttore svolge la sua funzione.
La scelta elettrica è altrettanto importante. La tensione e la corrente nominali forniscono il punto di partenza, ma la corrente di cortocircuito, il livello di isolamento, la frequenza, l'aumento di temperatura e le condizioni ambientali determinano se una particolare configurazione si adatta alla rete effettiva.
Il sistema di protezione aggiunge un altro livello. Trasformatori di corrente, trasformatori di tensione, relè, bobine di sgancio, alimentazione di controllo, interfacce di comunicazione e interblocchi creano la catena attraverso la quale il sistema elettrico rileva un guasto e risponde ad esso.
Anche l'applicazione conta. Le sottostazioni dei servizi pubblici, gli impianti industriali, le reti di energia rinnovabile, i siti minerari, gli edifici commerciali, le infrastrutture di trasporto e le strutture critiche non hanno necessariamente gli stessi requisiti elettrici o ambientali.
I test e la documentazione forniscono la base tecnica finale. Prove di routine, prove di tipo, valutazioni dielettriche, prove di resistenza meccanica, prove di cortocircuito, valutazioni di aumento della temperatura, controlli di installazione e procedure di messa in servizio dovrebbero corrispondere alla configurazione finale dell'apparecchiatura.
A adeguatamente specificatoInterruttore automatico sottovuotonon è quindi semplicemente un componente di commutazione. Fa parte di un'architettura di protezione integrata di media tensione che collega l'interruzione elettrica, il funzionamento meccanico, il rilevamento, il controllo e la sicurezza del sistema.
Hai bisogno di una configurazione di interruttore di media tensione per il tuo progetto?
Vienisupporta soluzioni di commutazione a media tensione per applicazioni di pubblica utilità, industriali, di energia rinnovabile, commerciali e infrastrutturali, con configurazioni che coprono valori elettrici, meccanismi operativi, interfacce di protezione, disposizioni di montaggio e requisiti tecnici specifici del progetto. Per dettagli sull'applicazione e discussioni tecniche,contattaci.
