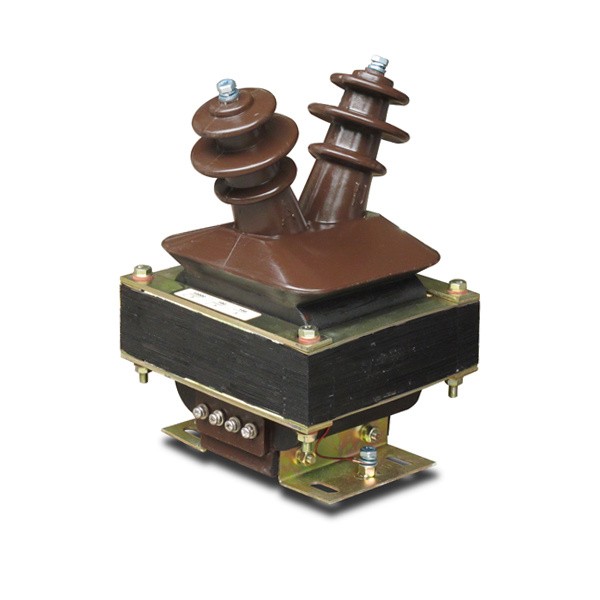

A Trasformatore di tensioneè un'importante tecnologia di trasformazione dello strumento utilizzata per ridurre l'elevata tensione primaria a una tensione secondaria proporzionale adatta per la misurazione, il conteggio, la protezione e il controllo. A differenza di un trasformatore di potenza, destinato al trasferimento di energia tra reti elettriche, un trasformatore di misura è progettato per fornire un segnale preciso a contatori, relè, apparecchiature di monitoraggio e sistemi di controllo. La scelta corretta dipende dalla tensione del sistema primario, dalla tensione secondaria, dalla frequenza, dai requisiti di precisione, dal carico, dall'isolamento, dalla disposizione delle fasi, dalla configurazione dell'avvolgimento, dal luogo di installazione, dall'esposizione ambientale e dalla protezione o funzione di misurazione prevista. Le tecnologie elettromagnetiche, capacitive ed elettroniche forniscono approcci diversi per ottenere segnali di tensione proporzionali. I progetti per interni ed esterni affrontano anche diverse condizioni ambientali. Una valutazione tecnica completa deve quindi considerare prestazioni elettriche, isolamento, costruzione, accessori, protezione, installazione e manutenzione come un unico sistema coordinato.
Sommario
Fare clic su qualsiasi argomento per passare direttamente alla sezione.
- 1. Perché la misurazione della tensione è importante nei sistemi di alimentazione?
- 2. Come funziona un trasformatore di tensione per strumenti?
- 3. Quali sono i principali tipi e configurazioni?
- 4. In che modo l'accuratezza e l'onere influiscono sulla selezione?
- 5. Perché l'isolamento e l'isolamento elettrico sono essenziali?
- 6. In cosa differiscono le applicazioni di protezione e di misurazione?
- 7. Qual è la differenza tra design elettromagnetico e capacitivo?
- 8. In che modo i progetti per interni ed esterni affrontano condizioni diverse?
- 9. In cosa differiscono le applicazioni monofase e trifase?
- 10. Come dovrebbero essere considerati i fusibili, la messa a terra secondaria e la sicurezza?
- 11. Quali applicazioni utilizzano la misurazione della tensione dello strumento?
- 12. Quali errori di selezione comuni dovrebbero essere evitati?
- 13. Cosa dovrebbe includere una specifica tecnica professionale?
- 14. Domande frequenti
Perché la misurazione della tensione è importante nei sistemi di alimentazione?
Le reti elettriche non possono essere controllate in modo sicuro e preciso senza informazioni affidabili sulla tensione. Operatori, relè di protezione, contatori, sistemi di automazione e apparecchiature di monitoraggio dipendono tutti da segnali di misurazione che rappresentano la condizione del circuito elettrico primario.
Collegare direttamente contatori convenzionali o apparecchiature di controllo a bassa tensione a un circuito a media o alta tensione sarebbe poco pratico e potenzialmente pericoloso. I trasformatori di misura risolvono questo problema creando un segnale secondario proporzionale che rappresenta la tensione primaria fornendo al tempo stesso la separazione elettrica tra il circuito ad alta tensione e il circuito di misura secondario.
Questa separazione presenta diversi vantaggi pratici. L'apparecchiatura di misurazione può essere progettata attorno a una tensione secondaria standardizzata invece di essere esposta direttamente al sistema primario. I relè di protezione possono elaborare un segnale gestibile. I contatori di energia possono svolgere le loro funzioni di misurazione. Gli operatori possono ottenere informazioni sulla rete elettrica senza portare la tensione primaria direttamente nel quadro di controllo.
Fornisce un segnale di tensione proporzionale per contatori e dispositivi di monitoraggio.
Fornisce informazioni sulla tensione ai relè di protezione che valutano condizioni anomale del sistema.
Separa il circuito di misura secondario dalla rete primaria ad alta tensione.
Fornisce un segnale elettrico in grado di supportare l'automazione, la logica di commutazione, la sincronizzazione e altre funzioni di controllo.
Le informazioni sulla tensione sono particolarmente importanti nei sistemi in cui le condizioni elettriche cambiano continuamente. Sottostazioni, sistemi di distribuzione industriale, alimentatori di trasformatori, reti di energia rinnovabile e sistemi di servizi complessi richiedono tutti informazioni affidabili sulla tensione del sistema.
La misurazione supporta anche la risoluzione dei problemi. Se il segnale secondario osservato cambia inaspettatamente, i tecnici possono indagare se la causa è correlata al sistema primario, al trasformatore dello strumento, al cablaggio, al circuito di protezione o ad un'altra parte della catena di misura.
Una catena di misura affidabile inizia quindi con un trasformatore di misura adeguatamente selezionato. È necessario considerare insieme precisione, isolamento, configurazione della connessione, carico secondario, condizioni ambientali e requisiti di protezione.
Come funziona un trasformatore di tensione per strumenti?
Un trasformatore di tensione per strumenti elettromagnetici funziona tramite induzione elettromagnetica. L'avvolgimento primario è collegato al circuito ad alta tensione, mentre l'avvolgimento secondario fornisce una tensione proporzionalmente inferiore ai dispositivi di misurazione o protezione collegati.
La relazione di base è determinata dal rapporto tra spire primarie e spire secondarie. Quando l'avvolgimento primario è eccitato, nel nucleo si stabilisce il flusso magnetico. Questo flusso induce una tensione nell'avvolgimento secondario che corrisponde proporzionalmente alla tensione primaria all'interno del campo operativo progettato del trasformatore.
Avvolgimento primario
L'avvolgimento primario si collega al circuito ad alta tensione. Il suo sistema di isolamento è quindi progettato per resistere alle sollecitazioni elettriche legate alla rete primaria.
A seconda dell'architettura del prodotto, l'avvolgimento primario può avere costruzioni fisiche diverse. Alcuni progetti utilizzano una disposizione di avvolgimento convenzionale, mentre altri integrano l'avvolgimento in una struttura isolante incapsulata.
Avvolgimento secondario
L'avvolgimento secondario fornisce il segnale di tensione ridotta a contatori, relè e altre apparecchiature. La sua uscita è progettata per rimanere proporzionale alla tensione primaria in condizioni elettriche specificate.
Nucleo magnetico
Il nucleo fornisce il percorso magnetico necessario per l'induzione elettromagnetica. La struttura del nucleo e le caratteristiche magnetiche influenzano la precisione, il comportamento di eccitazione, le perdite e la capacità del trasformatore di fornire un segnale secondario stabile.
Sistema di isolamento
Il sistema di isolamento separa l'avvolgimento primario ad alta tensione dall'avvolgimento secondario, dall'involucro e dalla struttura circostante. A seconda del design del prodotto, ciò può comportare isolamento a secco, fusione di resina epossidica, isolamento con olio, isolamento con gas o altre disposizioni dielettriche.
| Componente | Funzione primaria | Considerazioni chiave sulla progettazione |
|---|---|---|
| Avvolgimento primario | Si collega al circuito ad alta tensione | Requisiti di tensione primaria e isolamento |
| Avvolgimento secondario | Fornisce il segnale di misurazione ridotto | Tensione secondaria, precisione, carico |
| Nucleo magnetico | Fornisce il percorso magnetico | Materiale del nucleo e caratteristiche di eccitazione |
| Sistema di isolamento | Mantiene la separazione elettrica | Sollecitazione di tensione, ambiente, stabilità meccanica |
| Recinzione o alloggiamento | Fornisce protezione meccanica e ambientale | Luogo di installazione e condizioni di esposizione |
Qualità del segnale secondario
Un segnale secondario utile deve rappresentare accuratamente la tensione primaria mentre l'apparecchiatura collegata assorbe il carico specificato. Se il circuito di misurazione sovraccarica eccessivamente il secondario, il rapporto di tensione e la precisione possono risentirne.
Questo è il motivo per cui il trasformatore, il cablaggio, i terminali, i contatori, i relè e le altre apparecchiature secondarie dovrebbero essere valutati come un unico circuito.
Il principio di funzionamento può essere semplice concettualmente, ma per ottenere una precisione stabile in condizioni operative reali è necessaria un'attenta progettazione del nucleo, degli avvolgimenti, dell'isolamento, delle connessioni e della struttura meccanica.
Quali sono i principali tipi e configurazioni?
I trasformatori di tensione dello strumento possono essere classificati in base all'installazione, alla disposizione delle fasi, alla configurazione dell'avvolgimento, alla tecnologia di isolamento e al principio di funzionamento. Queste categorie aiutano gli ingegneri a restringere la selezione in base ai requisiti di sistema.
Configurazioni per interni
Le unità interne sono destinate all'installazione all'interno di quadri, sottostazioni, cabine elettriche o altri ambienti protetti. Il design dell'involucro e dell'isolamento può essere ottimizzato in un ambiente interno controllato.
I design fusi in resina epossidica sono comuni nelle applicazioni compatte per interni a media tensione perché il solido isolamento può creare una struttura sigillata mantenendo l'assemblaggio fisico relativamente compatto.
Configurazioni per esterni
Le unità esterne sono esposte direttamente a pioggia, umidità, variazioni di temperatura, luce solare, polvere, inquinamento e altre condizioni ambientali. La loro sistemazione e la disposizione dell'isolamento devono pertanto essere adatte al servizio all'aperto.
Configurazioni monofase
I progetti monofase sono comunemente utilizzati dove ciascuna fase viene misurata separatamente o dove l'applicazione richiede una disposizione di misurazione fase-terra o fase-fase definita.
Configurazioni trifase
Le disposizioni trifase possono fornire una misurazione coordinata della tensione per reti elettriche trifase. Il collegamento esatto dipende dalla configurazione del neutro del sistema e dalla funzione di protezione o misurazione.
Configurazioni a due e tre avvolgimenti
Un design a due avvolgimenti contiene un avvolgimento primario e uno secondario. Un design a tre avvolgimenti aggiunge un avvolgimento secondario ausiliario che può supportare una protezione separata o una funzione correlata alla messa a terra, a seconda dello schema elettrico.
Sistemi a secco e in resina colata
I sistemi di tipo a secco utilizzano un isolamento solido o secco senza dielettrico liquido. La struttura in fusione di resina epossidica può incapsulare completamente i componenti selezionati, garantendo stabilità meccanica e resistenza all'umidità e alla contaminazione.
Disegni immersi nell'olio
Le configurazioni a bagno d'olio utilizzano olio isolante come parte del sistema dielettrico e termico. Questi progetti richiedono un'adeguata costruzione del serbatoio, sigillatura, gestione dell'olio e procedure di manutenzione.
Configurazioni gonfiabili o isolate in gas
I progetti con isolamento in gas possono essere utilizzati laddove siano appropriati sistemi dielettrici chiusi. La loro scelta dovrebbe includere la considerazione della tenuta dell'involucro, delle proprietà del gas, della gestione della pressione, delle procedure di servizio e dei requisiti ambientali.
Tecnologie capacitive ed elettroniche
Non tutti i sistemi di misurazione della tensione si basano su un trasformatore elettromagnetico convenzionale. I trasformatori di tensione capacitivi utilizzano un divisore capacitivo in combinazione con una sezione elettromagnetica, mentre i sensori di tensione elettronici utilizzano metodi di rilevamento e conversione del segnale per produrre un'uscita elettrica proporzionale.
| Classificazione | Opzioni tipiche | Focus della selezione |
|---|---|---|
| Installazione | Interno, esterno | Esposizione ambientale e progettazione dell'involucro |
| Fase | Monofase, trifase | Configurazione della rete e schema di misurazione |
| Avvolgimento | Due avvolgimenti, tre avvolgimenti | Misurazione, protezione, funzioni ausiliarie |
| Isolamento | Secco, resina colata, petrolio, gas | Classe di tensione, ambiente, manutenzione |
| Principio di funzionamento | Elettromagnetico, capacitivo, elettronico | Livello di tensione, precisione, architettura del sistema |
La selezione dovrebbe iniziare dai requisiti dell'applicazione e della rete, non semplicemente dalla categoria del prodotto. Configurazioni diverse possono soddisfare funzioni di misurazione simili fornendo allo stesso tempo caratteristiche di installazione e manutenzione diverse.
In che modo l'accuratezza e l'onere influiscono sulla selezione?
La precisione è una delle considerazioni tecniche più importanti perché il segnale secondario può essere utilizzato per la misurazione dell'energia, il monitoraggio, la protezione, il controllo del sistema o più funzioni contemporaneamente.
Classe di precisione
La classe di precisione descrive l'errore di misurazione consentito in condizioni definite. Applicazioni diverse possono avere requisiti di precisione diversi.
I circuiti di misurazione utilizzati per la misurazione possono richiedere una precisione maggiore rispetto alle applicazioni in cui il trasformatore fornisce principalmente un segnale di protezione. La classe corretta dipende quindi da ciò che il circuito secondario deve realizzare.
Onere nominale
Il carico si riferisce al carico collegato all'avvolgimento secondario. Ciò include contatori, ingressi relè, trasduttori, cablaggi, morsettiere e altri dispositivi collegati.
Se il carico effettivo del circuito secondario differisce in modo significativo dalle condizioni per le quali è stato specificato il trasformatore, la precisione e il comportamento dell'uscita possono cambiare.
Precisione del rapporto
Il rapporto di trasformazione deve rimanere entro la tolleranza specificata. Una mancata corrispondenza tra il rapporto previsto e il rapporto effettivo può influenzare sia i valori di misurazione che le decisioni sulla protezione.
Sfasamento
Nei sistemi di misura che prevedono calcoli di potenza, le relazioni di fase sono importanti. Piccoli errori nello sfasamento possono influenzare la precisione dei calcoli derivati dai segnali di tensione e corrente.
| Parametro | Cosa descrive | Perché è importante |
|---|---|---|
| Classe di precisione | Precisione della misurazione in condizioni definite | Determina l'idoneità per la misurazione o la protezione |
| Onere nominale | Carico del circuito secondario | Influisce sulla tensione secondaria e sulla precisione |
| Rapporto di trasformazione | Relazione tra tensione primaria e secondaria | Garantisce che la misurazione rappresenti correttamente il sistema primario |
| Sfasamento | Relazione angolare tra tensione primaria e secondaria | Può influenzare i calcoli di potenza e protezione |
Misurazione e requisiti di protezione
Le applicazioni orientate alla misurazione generalmente si concentrano sul mantenimento di un'uscita proporzionale accurata nell'intervallo operativo pertinente. Le applicazioni orientate alla protezione possono porre maggiore enfasi sul comportamento del trasformatore durante condizioni anomale del sistema e sulla capacità del segnale secondario di supportare il funzionamento del relè.
Questa distinzione dovrebbe riflettersi nelle specifiche tecniche. Un prodotto selezionato solo in base alla tensione nominale può essere inadatto se le sue caratteristiche di precisione e carico non corrispondono al circuito collegato.
Perché l'isolamento e l'isolamento elettrico sono essenziali?
L'isolamento elettrico è uno dei motivi principali per cui vengono utilizzati i trasformatori di tensione per strumenti. Il circuito primario può funzionare a una tensione molto superiore all'intervallo operativo sicuro dei dispositivi di misurazione e controllo convenzionali, quindi il sistema di isolamento deve creare una separazione affidabile tra i circuiti primario e secondario.
Isolamento primario-secondario
Il sistema di isolamento deve resistere allo stress elettrico associato alla tensione primaria nominale e alle condizioni transitorie definite. La progettazione comprende materiali isolanti, distanze superficiali, spazi liberi, disposizione degli avvolgimenti, incapsulamento, terminali e geometria dell'involucro.
Isolamento solido
I design in resina colata possono incapsulare gli avvolgimenti e altri componenti elettrici. Questo approccio può fornire una struttura compatta e meccanicamente stabile riducendo al contempo l'esposizione diretta delle superfici isolanti interne all'umidità o alla contaminazione.
Isolamento dall'olio
L'olio fornisce sia l'isolamento dielettrico che le caratteristiche di trasferimento del calore. I progetti riempiti di olio necessitano di contenimento e sigillatura adeguati per mantenere l'ambiente interno previsto.
Isolamento del gas
I gruppi isolati in gas utilizzano un mezzo dielettrico chiuso. L'involucro deve mantenere la propria integrità e le procedure di servizio devono tenere conto del mezzo dielettrico e della pressione dell'apparecchiatura o della disposizione di tenuta.
Creep e clearance
Il gioco si riferisce alla distanza più breve attraverso l'aria tra le parti conduttrici, mentre la dispersione si riferisce alla distanza lungo una superficie isolante. Entrambi sono importanti nella progettazione di apparecchiature a media e alta tensione.
L'inquinamento ambientale può aumentare l'importanza della distanza di dispersione poiché la contaminazione su una superficie isolante può creare un percorso per la corrente di dispersione.
L'isolamento deve resistere alla sollecitazione elettrica specificata senza rompersi.
Il sistema di isolamento dovrebbe mantenere la sua funzione nelle condizioni di umidità, contaminazione e temperatura previste.
Gli avvolgimenti e l'isolamento devono rimanere stabili durante il trasporto, l'installazione e il normale funzionamento.
Il circuito di misura a bassa tensione deve rimanere opportunamente separato dalla rete primaria.
L’isolamento non è quindi una scelta di un unico materiale. Si tratta di un sistema ingegneristico completo che coinvolge geometria, materiali, qualità di produzione, esposizione ambientale e coordinamento elettrico.
Per gli acquirenti, ciò significa che la descrizione dell'isolamento dovrebbe essere specifica. Termini come tipo a secco, resina colata, immerso in olio o isolato in gas forniscono un punto di partenza, ma le specifiche tecniche dovrebbero anche spiegare la classe di tensione prevista e le condizioni di installazione.
In cosa differiscono le applicazioni di protezione e di misurazione?
Lo stesso circuito di tensione primaria può fornire segnali sia ai sistemi di misurazione che a quelli di protezione, ma i requisiti di queste due funzioni non sono identici.
Applicazioni di misurazione
I sistemi di misurazione necessitano di una tensione proporzionale stabile in modo che i contatori e i dispositivi di monitoraggio possano rappresentare accuratamente il sistema primario. La precisione nell'intervallo operativo normale è quindi particolarmente importante.
Le applicazioni possono includere misuratori di tensione, contatori di energia, apparecchiature per la qualità dell'energia, sistemi di supervisione e altri dispositivi di monitoraggio.
Applicazioni di protezione
I relè di protezione utilizzano segnali elettrici per identificare condizioni anomale. Le informazioni sulla tensione possono contribuire a funzioni di sottotensione, sovratensione, direzionalità, distanza, sincronizzazione o altre funzioni di protezione a seconda dell'architettura di rete.
Il trasformatore deve fornire un segnale appropriato nelle condizioni rilevanti per lo schema di protezione.
Applicazioni combinate
Alcuni sistemi utilizzano avvolgimenti secondari separati per funzioni diverse. Un avvolgimento può supportare la misurazione mentre un altro è assegnato alla protezione.
Questa disposizione può aiutare a isolare i requisiti di diversi circuiti e ridurre l'interazione tra i carichi di misurazione e gli ingressi di protezione.
| Applicazione | Tipica funzione secondaria | Priorità di progettazione principale |
|---|---|---|
| Misurazione della tensione | Voltaggio proporzionale accurato | Precisione e onere specificati |
| Misurazione dell'energia | Segnale di tensione per calcoli elettrici | Precisione del rapporto e prestazione di fase |
| Protezione relè | Ingresso di tensione per logica di guasto | Prestazioni di protezione e comportamenti secondari adeguati |
| Sistemi di controllo | Feedback o sincronizzazione della tensione | Segnale stabile e correttamente scalato |
| Monitoraggio | Dati sulle condizioni del sistema | Qualità e integrazione affidabili del segnale |
Avvolgimenti secondari ausiliari
I prodotti a tre avvolgimenti possono fornire un'uscita secondaria aggiuntiva per applicazioni specializzate. Lo scopo esatto dipende dalla configurazione del sistema e dallo schema di protezione.
Questo è uno dei motivi per cui i disegni tecnici sono preziosi. Un diagramma di avvolgimento completo rivela informazioni più utili di un'affermazione generale secondo cui il prodotto ha più uscite.
Progettazione del circuito secondario
Il circuito collegato deve essere considerato nella sua interezza. Cavi lunghi, morsettiere, misuratori, relè, trasduttori e altre apparecchiature contribuiscono tutti al carico secondario effettivo e al comportamento del segnale.
Qual è la differenza tra design elettromagnetico e capacitivo?
Diverse tecnologie di misurazione della tensione risolvono lo stesso problema di base in modi diversi. Comprenderne i principi di funzionamento aiuta gli ingegneri ad abbinare le apparecchiature alla rete e all'applicazione.
Tecnologia elettromagnetica
Il design elettromagnetico convenzionale utilizza avvolgimenti primari e secondari accoppiati tramite un nucleo magnetico. È familiare, consolidato e adatto a molte applicazioni di protezione e misurazione di media tensione.
La sua selezione coinvolge la tensione primaria, la tensione secondaria, la frequenza, la precisione, il carico, l'isolamento e la configurazione dell'avvolgimento.
Tecnologia del trasformatore di tensione capacitivo
Un trasformatore di tensione capacitivo utilizza un divisore capacitivo per ridurre la tensione primaria prima che una sezione del trasformatore elettromagnetico elabori il segnale. Questa architettura può essere utile a livelli di tensione più elevati e può anche supportare alcune applicazioni legate alla comunicazione a seconda della sua costruzione.
I componenti capacitivi fanno parte della rete di divisione della tensione complessiva, pertanto è necessario considerare attentamente l'isolamento, il comportamento in frequenza, la compensazione e la connessione del sistema.
Rilevamento elettronico della tensione
I trasformatori o sensori di tensione elettronici possono utilizzare elementi di rilevamento e convertitori elettronici per produrre un'uscita proporzionale. Queste tecnologie possono supportare architetture di sistema compatte e l'integrazione con sistemi di protezione o monitoraggio digitale.
L'interfaccia di uscita, i requisiti di alimentazione, il protocollo del segnale, la precisione, i limiti ambientali e la compatibilità con il sistema a valle devono essere specificati chiaramente.
| Tecnologia | Principio fondamentale | Considerazione tipica sulla selezione |
|---|---|---|
| Elettromagnetico | Avvolgimenti primari e secondari con accoppiamento magnetico | Rapporto, precisione, carico, isolamento, progettazione del nucleo |
| Capacitivo | Divisione capacitiva della tensione con conversione tramite trasformatore | Classe di tensione, comportamento in frequenza, compensazione, integrazione di sistema |
| Elettronico | Conversione di sensori e segnali elettronici | Tipo di uscita, elettronica, comunicazione, precisione, limiti ambientali |
Perché la scelta della tecnologia è importante
La giusta tecnologia dipende dalla rete piuttosto che da una preferenza generica. Un'applicazione compatta di un quadro di media tensione per interni può avere requisiti diversi rispetto a una sottostazione esterna di alta tensione.
Lo spazio, l'esposizione ambientale, i requisiti di isolamento, la strategia di manutenzione, l'accuratezza della misurazione, l'architettura di comunicazione e la funzione di protezione prevista influenzano tutti la tecnologia appropriata.
In che modo i progetti per interni ed esterni affrontano condizioni diverse?
L'ambiente di installazione influisce sull'involucro, sull'isolamento, sulla protezione della superficie, sui terminali, sulla sigillatura, sulla struttura meccanica e sull'approccio alla manutenzione.
Locali elettrici interni
Le apparecchiature interne in genere beneficiano di temperatura e umidità controllate rispetto alle installazioni esterne. Ciò può consentire progettazioni di isolamento e involucri compatti, a condizione che la stanza stessa mantenga condizioni ambientali adeguate.
Potrebbe anche essere necessario inserire apparecchiature interne di media tensione all'interno di scomparti di quadri standardizzati. Diventano quindi importanti le dimensioni compatte, la disposizione di montaggio, l'accesso ai cavi e l'orientamento dei terminali.
Sottostazioni esterne
Le attrezzature esterne devono resistere all'esposizione agli agenti atmosferici. Pioggia, umidità, radiazioni ultraviolette, inquinamento, polvere, vento e variazioni di temperatura possono influenzare l'apparecchiatura.
I materiali dell'alloggiamento, la sigillatura, le coperture, la distanza di dispersione, il trattamento superficiale e la progettazione del terminale dovrebbero riflettere tali condizioni.
Inquinamento e contaminazione
I siti industriali e le aree costiere possono presentare condizioni di contaminazione significativamente più impegnative rispetto agli ambienti interni puliti.
Le superfici isolanti devono mantenere prestazioni adeguate se esposte a umidità e contaminazione. La disposizione fisica degli isolanti e dei ripari protettivi può quindi essere importante.
Variazione di temperatura
Le attrezzature esterne possono subire notevoli variazioni di temperatura giornaliere e stagionali. Questi cambiamenti possono creare espansione e contrazione meccanica nonché rischi di condensa.
| Condizione | Effetto potenziale | Risposta progettuale |
|---|---|---|
| Umidità | Condensa e stress da isolamento | Custodia adeguata e design anticondensa |
| Piovere | Esposizione all'umidità | Sigillatura, alloggiamento e protezione dei terminali adeguati |
| Inquinamento | Contaminazione superficiale e percorsi di perdita | Disposizione adeguata della dispersione termica e dell'isolamento |
| Esposizione ai raggi UV | Invecchiamento dei materiali | Materiali adatti per esterni e trattamento superficiale |
| Ciclaggio della temperatura | Condensa e stress meccanici | Selezione dei materiali e valutazione ambientale |
Posizione di installazione all'interno del quadro
Quando installato all'interno di un quadro di media tensione, il trasformatore deve adattarsi allo scomparto disponibile mantenendo gli spazi e i collegamenti richiesti.
I percorsi dei cavi, i terminali primari, il cablaggio secondario, l'accesso per l'ispezione e le apparecchiature adiacenti devono essere rivisti durante la fase di progettazione del pannello.
In cosa differiscono le applicazioni monofase e trifase?
La disposizione delle fasi è una parte importante della progettazione del sistema perché il trasformatore deve corrispondere al modo in cui viene misurata la tensione all'interno della rete elettrica.
Misura monofase
Le unità monofase possono essere utilizzate per misurare una singola fase o una tensione fase-terra o fase-fase definita a seconda dello schema di cablaggio.
Questa disposizione è comune quando sono richieste misurazioni di fase separate o quando il progetto di protezione utilizza riferimenti di tensione specifici.
Misura trifase
I sistemi trifase richiedono la misurazione coordinata delle tre tensioni di fase. La configurazione del trasformatore dipende dal fatto che il sistema sia messo a terra, senza messa a terra o utilizzi un'altra disposizione neutra.
Gli schemi di collegamento sono quindi essenziali perché due sistemi con tensioni nominali simili possono richiedere un cablaggio del trasformatore diverso.
Disposizioni di avvolgimento
I design a doppio avvolgimento forniscono un circuito secondario principale. I modelli a tre avvolgimenti aggiungono un altro avvolgimento secondario che può essere assegnato a una funzione separata.
L'avvolgimento aggiuntivo può essere utile quando i circuiti di misurazione e protezione necessitano di uscite distinte.
Schemi di connessione
Le possibili disposizioni possono includere la misurazione fase-fase, la misurazione fase-terra, disposizioni relative al triangolo aperto o altre configurazioni specifiche del sistema. Lo schema corretto dipende dalla rete elettrica.
Utile quando è necessario misurare o monitorare una tensione di fase individuale definita.
Adatto per la misura coordinata della tensione in reti elettriche trifase.
Fornisce un circuito primario e uno secondario per la funzione di misurazione o controllo prevista.
Aggiunge un'uscita secondaria ausiliaria per una protezione indipendente o un circuito specializzato.
Perché lo schema elettrico è importante
Il solo nome del prodotto non può sempre comunicare la configurazione completa della fase e dell'avvolgimento. Uno schema elettrico mostra quali terminali appartengono a ciascun avvolgimento e come il trasformatore deve collegarsi al sistema esterno.
Ciò è particolarmente importante per installazioni personalizzate in cui il circuito secondario è collegato a più dispositivi diversi.
Come dovrebbero essere considerati i fusibili, la messa a terra secondaria e la sicurezza?
I trasformatori di tensione dello strumento sono collegati direttamente ai circuiti ad alta tensione, quindi la loro protezione e il cablaggio secondario richiedono un'attenta progettazione.
Fusibili primari
Alcune configurazioni del trasformatore includono fusibili ad alta tensione o sono installate con fusibili di protezione esterni. Il loro scopo è limitare le conseguenze di guasti interni e proteggere il sistema elettrico circostante secondo lo schema di protezione progettato.
La potenza nominale e il coordinamento dei fusibili dovrebbero corrispondere al trasformatore e alla rete anziché essere selezionati in modo indipendente.
Messa a terra secondaria
Il circuito secondario normalmente utilizza una disposizione di messa a terra definita per stabilire un riferimento noto e ridurre il rischio associato al trasferimento accidentale del potenziale dal secondario al primario.
L'esatto metodo di messa a terra deve seguire la progettazione del trasformatore, il codice elettrico, la filosofia di protezione e i requisiti di installazione locali.
Identificazione del terminale
I terminali primari e secondari dovrebbero essere chiaramente identificati. Un cablaggio errato può influire sulla polarità della misurazione, sulle funzioni di protezione e sulla sicurezza del personale che lavora sul circuito secondario.
Sicurezza delle interconnessioni
I circuiti secondari devono essere disposti e protetti in modo che non vengano danneggiati da vibrazioni, spigoli vivi, calore, umidità o interferenze meccaniche.
Isolamento per manutenzione
Il personale di manutenzione necessita di una procedura chiaramente definita per isolare l'apparecchiatura primaria associata e verificare le condizioni pertinenti prima di intervenire sul circuito secondario o sulle apparecchiature circostanti.
- Conferma la protezione primaria:Verificare la disposizione del fusibile o del dispositivo di protezione definita per il trasformatore.
- Verificare la messa a terra secondaria:Seguire la disposizione di messa a terra e collegamento approvata.
- Identificare ogni terminale:Abbinare il cablaggio allo schema approvato e alla targhetta del trasformatore.
- Proteggi il cablaggio secondario:Tenere i cavi lontani da rischi meccanici e ambientali.
- Seguire le procedure di isolamento:La manutenzione deve essere eseguita solo secondo la procedura di sicurezza elettrica definita.
La sicurezza è quindi una responsabilità di sistema. La costruzione del prodotto, l'installazione, la protezione, la messa a terra, la documentazione e le procedure operative devono sostenersi a vicenda.
Quali applicazioni utilizzano la misurazione della tensione dello strumento?
La misurazione della tensione è necessaria in molte parti delle moderne infrastrutture elettriche. L'esatta configurazione del trasformatore dipende dalla tensione di rete, dall'ambiente fisico, dai requisiti di precisione, dallo schema di protezione e dal tipo di apparecchiatura collegata.
Supporta la misurazione, la protezione, il controllo, la misurazione e il monitoraggio della tensione sui circuiti in entrata e in uscita.
Fornisce segnali di tensione per motori, trasformatori, alimentatori, sistemi di protezione e monitoraggio elettrico.
Supporta il monitoraggio e la protezione della tensione all'interno di reti solari, eoliche e altre reti legate alla generazione.
Fornisce segnali di misura per sistemi di distribuzione elettrica a media tensione che servono grandi strutture.
Si adatta ai gruppi di media tensione in cui la misurazione e la protezione del relè richiedono un segnale di tensione controllata.
Fornisce informazioni sulla tensione proporzionale per il monitoraggio, il controllo, la sincronizzazione e l'automazione del sistema elettrico.
Applicazioni per sottostazioni
Le sottostazioni richiedono spesso segnali di tensione per relè di protezione, misurazione, sistemi di controllo e monitoraggio degli operatori. Un trasformatore può quindi diventare un'interfaccia critica tra la rete primaria e la sala controllo.
Impianti industriali
I grandi impianti industriali possono avere diversi alimentatori a media tensione che servono motori, trasformatori, apparecchiature di processo e quadri di distribuzione. La misurazione della tensione supporta sia il monitoraggio di routine che le funzioni di protezione.
Sistemi di energia rinnovabile
Le installazioni solari ed eoliche utilizzano sistemi di raccolta e trasformazione elettrica in cui la misurazione della tensione può supportare la protezione, il monitoraggio, la sincronizzazione e il controllo della rete.
Applicazioni nei quadri
I design compatti in resina colata possono essere integrati nei quadri per interni in cui è necessario bilanciare spazio, isolamento, resistenza alla contaminazione e accessibilità del cablaggio.
Edifici commerciali
Le grandi strutture commerciali possono utilizzare forniture in ingresso a media tensione e sistemi di distribuzione interna. La misurazione della tensione dello strumento può fornire informazioni ai sistemi di gestione e protezione dell'energia mantenendo la separazione richiesta dal circuito primario.
In tutte queste applicazioni, il trasformatore dovrebbe essere selezionato in base alla rete elettrica vera e propria piuttosto che ad una categoria di prodotto generica.
Quali errori di selezione comuni dovrebbero essere evitati?
Molti problemi di misurazione iniziano durante la fase di specifica. Un trasformatore può avere la tensione primaria nominale corretta pur non essendo idoneo perché il rapporto secondario, il carico, la precisione, l'isolamento, la disposizione degli avvolgimenti o l'ambiente di installazione non corrispondono al progetto.
- Scelta solo in base alla tensione primaria:Anche la tensione secondaria, la precisione, il carico, la disposizione delle fasi e l'isolamento sono importanti.
- Ignorare l’onere secondario:Misuratori, relè, cablaggio e terminali caricano collettivamente il circuito secondario.
- Utilizzando la configurazione di avvolgimento errata:La protezione e la misurazione possono richiedere circuiti secondari separati.
- Ignorando il sistema neutro:La messa a terra e la disposizione delle fasi influenzano il collegamento adeguato del trasformatore.
- Miscelazione dei requisiti interni ed esterni:La protezione dell'ambiente deve corrispondere al luogo di installazione.
- Trascurando il coordinamento dei fusibili:La protezione primaria deve essere coordinata con il trasformatore e la rete elettrica.
- Ignorando la lunghezza del cablaggio:I cavi secondari contribuiscono al carico totale e dovrebbero essere inclusi nel calcolo.
- Scegliere senza schema:La sola descrizione del prodotto potrebbe non rivelare la disposizione completa delle fasi e degli avvolgimenti.
Il problema del solo rapporto
Due prodotti possono avere lo stesso rapporto nominale primario-secondario ma diversa precisione, carico, isolamento, dimensioni fisiche o modalità di connessione.
Il rapporto è necessario, ma non è sufficiente per un confronto tecnico completo.
Il problema dello “stesso prodotto ovunque”.
Un'applicazione di quadro interno e una sottostazione esterna esposta hanno requisiti ambientali sostanzialmente diversi. L'utilizzo di una configurazione generica senza valutare le condizioni del sito può creare rischi evitabili.
Il problema del circuito secondario incompleto
A volte gli ingegneri specificano il trasformatore senza identificare completamente i contatori e i relè di protezione a valle. Ciò può rendere difficile la verifica delle effettive condizioni di carico e precisione.
Il problema della documentazione
La documentazione tecnica dovrebbe chiarire i terminali dell'avvolgimento, i rapporti, lo schema di collegamento, il tipo di isolamento, la disposizione di montaggio e le condizioni nominali. Una documentazione incompleta può rendere inutilmente difficoltosa l'installazione e la messa in servizio.
Cosa dovrebbe includere una specifica tecnica professionale?
Una specifica professionale dovrebbe fornire informazioni sufficienti agli ingegneri elettrici, ai team di approvvigionamento, ai produttori, agli installatori, al personale addetto alla messa in servizio e al personale di manutenzione per comprendere esattamente quale configurazione del trasformatore è richiesta.
| Area delle specifiche | Informazioni da definire | Perché è importante |
|---|---|---|
| Sistema primario | Tensione nominale, frequenza, disposizione delle fasi | Definisce l'ambiente operativo elettrico |
| Sistema secondario | Tensione secondaria e disposizione degli avvolgimenti | Corrisponde a contatori, relè e circuiti di controllo |
| Precisione | Classe di precisione e condizioni operative applicabili | Conferma l'idoneità alla misurazione o alla protezione |
| Fardello | Carico secondario nominale e carichi connessi | Supporta un'uscita secondaria accurata |
| Isolamento | Sistema a secco, in resina colata, olio, gas o altro | Corrisponde ai requisiti di tensione e ambientali |
| Installazione | Per interni o esterni, dimensioni di montaggio, orientamento dei terminali | Garantisce la compatibilità fisica |
| Protezione | Disposizione dei fusibili, messa a terra, collegamenti relè | Supporta il funzionamento sicuro del sistema |
| Costruzione | Custodia, involucro, avvolgimento, nucleo, connettori | Fornisce una descrizione completa del prodotto |
| Test | Verifica delle prestazioni di routine e applicabile | Supporta la qualità e l'accettazione della messa in servizio |
A cominciare dalla rete elettrica
La specifica dovrebbe innanzitutto definire l'impianto elettrico primario. Ciò include tensione, frequenza, configurazione di fase, disposizione di messa a terra e punto di misurazione previsto.
Definire ogni uscita secondaria
Ciascun avvolgimento secondario dovrebbe avere uno scopo definito. Un avvolgimento di misurazione e un avvolgimento di protezione non dovrebbero essere trattati come identici semplicemente perché entrambi emettono una bassa tensione.
Definire l'onere connesso
La specifica dovrebbe identificare misuratori, relè, trasduttori, apparecchiature di controllo, morsettiere e lunghezze approssimative dei cavi. Il carico complessivo collegato determina l'effettiva condizione di carico dell'avvolgimento secondario.
Definire i requisiti di isolamento e ambientali
Il luogo di installazione deve essere indicato chiaramente. I sistemi interni ed esterni possono richiedere diversi isolamenti, involucri, trattamenti superficiali e caratteristiche ambientali.
Definire le dimensioni fisiche
Dimensioni di montaggio, posizioni dei terminali, fori di fissaggio, altezza complessiva, larghezza e profondità possono diventare critici quando il trasformatore è installato all'interno di una cella del quadro.
Definire schemi elettrici e di collegamento
Uno schema controllato dovrebbe identificare i terminali primari, i terminali secondari, le relazioni tra gli avvolgimenti, i punti di messa a terra e le disposizioni di protezione esterna.
Definire ispezione e test
I test dovrebbero corrispondere al tipo di trasformatore e ai requisiti del progetto. I controlli di routine possono includere prestazioni elettriche, controlli relativi all'isolamento, relazioni tra gli avvolgimenti e verifiche funzionali.
Confermare la tensione primaria, la tensione secondaria, la frequenza, la disposizione delle fasi, il sistema di messa a terra, la precisione e il carico.
Confermare dimensioni, posizione di montaggio, orientamento del terminale, disposizione della custodia e accesso per la manutenzione.
Confermare l'esposizione interna o esterna, l'umidità, la contaminazione, la temperatura, l'altitudine e le condizioni di corrosione.
Confermare il fusibile primario, la messa a terra secondaria, i collegamenti dei relè e la filosofia di protezione prevista.
Un pratico flusso di lavoro di selezione
- Definire la rete primaria:Identificare tensione, frequenza, configurazione di fase, disposizione di messa a terra e posizione di misurazione.
- Definire i requisiti secondari:Specificare la tensione secondaria, il numero di avvolgimenti e lo scopo di ciascuna uscita.
- Determinare la precisione:Abbina la classe di precisione ai requisiti di misurazione, monitoraggio, protezione o controllo.
- Calcolare l'onere:Include contatori, relè, cablaggi, terminali, trasduttori e altre apparecchiature collegate.
- Seleziona l'isolamento:Scegliere un'architettura isolante a secco, in resina colata, a petrolio, a gas o di altro tipo appropriata.
- Controllarela l'ambiente:Valutare le condizioni interne o esterne, l'umidità, l'inquinamento, la temperatura e l'altitudine.
- Controllarela la protezione:Confermare la disposizione dei fusibili, la messa a terra e l'integrazione del circuito di protezione.
- Verifica la forma fisica:Confermare le dimensioni di montaggio e la disposizione dei terminali nell'installazione finale.
- Verifica la documentazione:Assicurarsi che i disegni, i dati della targa, lo schema elettrico e le specifiche tecniche descrivano la stessa configurazione.
Questo approccio crea un percorso tecnico più chiaro dalla progettazione del sistema alla selezione del prodotto. Riduce inoltre la possibilità che un dettaglio apparentemente piccolo, come il carico o la posizione del terminale, diventi un problema durante l'installazione.
Cosa dovrebbero richiedere gli acquirenti prima dell'approvazione?
- Disegno quotato:Confermare le dimensioni complessive, i punti di montaggio, i terminali e lo spazio di installazione disponibile.
- Schema elettrico:Verificare le relazioni dei terminali primari e secondari e i punti di messa a terra.
- Informazioni sulla targa:Confermare il rapporto di tensione, la frequenza, la precisione e altre caratteristiche nominali.
- Descrizione dell'isolamento:Confermare la struttura dielettrica e l'ambiente di installazione previsto.
- Informazioni sul test:Confermare la routine applicabile o i test prestazionali per la configurazione selezionata.
Domande frequenti
A cosa serve un trasformatore di tensione?
Riduce un'elevata tensione primaria a una tensione secondaria proporzionale adatta alla misurazione, al conteggio, alla protezione, al monitoraggio e al controllo. Fornisce inoltre la separazione elettrica tra il circuito ad alta tensione e l'apparecchiatura secondaria.
Qual è la differenza tra un trasformatore di tensione e un trasformatore di potenza?
Un trasformatore di potenza è progettato principalmente per trasferire energia elettrica tra circuiti, mentre un trasformatore di tensione per strumenti è progettato per fornire un segnale di tensione proporzionale per la misurazione e la protezione. La sua uscita secondaria è destinata agli strumenti collegati e alle apparecchiature di controllo piuttosto che al trasferimento di potenza in blocco.
Come funziona una progettazione elettromagnetica?
Un progetto elettromagnetico utilizza avvolgimenti primari e secondari accoppiati tramite un nucleo magnetico. La tensione primaria stabilisce il flusso magnetico, che induce una tensione proporzionale nell'avvolgimento secondario.
Cosa significa il rapporto di trasformazione?
Il rapporto di trasformazione descrive la relazione proporzionale tra tensione primaria e secondaria. Consente di rappresentare una tensione di sistema elevata con una tensione secondaria inferiore che può essere elaborata da contatori e relè.
Perché la classe di precisione è importante?
La classe di precisione definisce l'errore di misurazione consentito in condizioni specificate. Le applicazioni di misurazione, monitoraggio e protezione possono avere requisiti diversi, pertanto la classe selezionata deve corrispondere alla funzione prevista.
Qual è il carico in un circuito secondario?
Il carico è il carico collegato all'avvolgimento secondario. Comprende dispositivi come contatori, relè di protezione, trasduttori, terminali e cavi di collegamento. Il carico totale può influenzare le prestazioni secondarie e l'accuratezza.
Perché un trasformatore può avere più avvolgimenti secondari?
Più avvolgimenti secondari possono consentire a circuiti separati di eseguire funzioni diverse. Ad esempio, un avvolgimento può servire alla misurazione mentre un altro supporta la protezione o un'altra applicazione definita.
Qual è la differenza tra la costruzione a secco e quella in resina colata?
Entrambi evitano l'isolamento liquido convenzionale, ma la costruzione in resina colata utilizza resina epossidica per incapsulare i componenti selezionati. Ciò può creare una struttura sigillata, meccanicamente stabile con un'utile resistenza all'umidità e alla contaminazione in applicazioni interne idonee.
Quando è necessaria una configurazione esterna?
Una configurazione esterna viene utilizzata quando il trasformatore è installato in un luogo esposto come una sottostazione esterna. La progettazione dovrebbe tenere conto di pioggia, umidità, variazioni di temperatura, inquinamento, esposizione ai raggi ultravioletti e altre condizioni del sito.
È possibile utilizzare lo stesso trasformatore sia all'interno che all'esterno?
Non necessariamente. Le classificazioni elettriche possono sembrare simili, ma l'involucro, l'isolamento, la protezione della superficie, la resistenza ambientale e i requisiti di montaggio possono differire in modo significativo tra installazioni interne ed esterne.
Cos'è un trasformatore di tensione capacitivo?
Un trasformatore di tensione capacitivo utilizza la divisione di tensione capacitiva insieme ad una sezione del trasformatore per ottenere un segnale di tensione scalato. Può essere utilizzato in adeguate applicazioni di misurazione e protezione ad alta tensione e può anche supportare determinate funzioni di comunicazione a seconda del design.
Cos'è un trasformatore di tensione elettronico?
Un trasformatore o sensore di tensione elettronico utilizza un elemento di rilevamento e una conversione del segnale elettronico per fornire un'uscita proporzionale. Le sue specifiche devono riguardare la tecnologia dei sensori, l'interfaccia di uscita, la precisione, i requisiti di alimentazione, le condizioni ambientali e la compatibilità delle apparecchiature a valle.
In che modo un trasformatore di tensione supporta la protezione del relè?
Fornisce un segnale di tensione scalata ai relè di protezione. A seconda dello schema di protezione, il relè può utilizzare quel segnale per funzioni quali sovratensione, sottotensione, logica direzionale, sincronizzazione o altri calcoli di protezione specifici dell'applicazione.
Perché è importante la messa a terra secondaria?
Una disposizione di messa a terra secondaria definita stabilisce un riferimento elettrico controllato e supporta la sicurezza del circuito secondario. L'esatto metodo di messa a terra deve seguire la progettazione dell'apparecchiatura e i requisiti elettrici applicabili.
Perché potrebbe essere incluso un fusibile ad alta tensione?
Un fusibile può fornire protezione sul lato primario del trasformatore e contribuire a limitare le conseguenze di alcuni guasti interni. La sua potenza nominale e il suo coordinamento dovrebbero essere adeguati al trasformatore e alla rete elettrica circostante.
Quali dati tecnici devono essere controllati prima di ordinare?
Le informazioni importanti includono tensione primaria, tensione secondaria, frequenza, configurazione di fase, disposizione di messa a terra, classe di precisione, carico, configurazione dell'avvolgimento, tipo di isolamento, posizione di installazione, dimensioni, disposizione dei terminali, requisiti di protezione e requisiti di test applicabili.
È possibile personalizzare un trasformatore di tensione per un progetto specifico di quadro?
Le configurazioni specifiche del progetto possono includere rapporto di tensione, disposizione dell'avvolgimento secondario, dimensioni di montaggio, configurazione dei terminali, struttura dell'isolamento, integrazione dei fusibili e altri requisiti tecnici definiti. I progetti personalizzati devono essere controllati attraverso disegni e specifiche tecniche approvati.
Perché il trasformatore e il relè o il contatore dovrebbero essere specificati insieme?
Il dispositivo secondario crea parte del carico effettivo del trasformatore e determina le caratteristiche del segnale richieste. Il coordinamento del trasformatore con il contatore o il relè collegato aiuta a garantire che il rapporto, la precisione, il carico e le condizioni di cablaggio siano appropriati per l'intera catena di misurazione.
In che modo una migliore misurazione della tensione può rafforzare la protezione del sistema di alimentazione?
Informazioni affidabili sulla tensione sono uno dei fondamenti della moderna protezione e controllo elettrico. Gli operatori devono sapere cosa sta succedendo nella rete primaria, i contatori necessitano di segnali di misurazione stabili e i relè di protezione necessitano di input elettrici affidabili quando prendono decisioni su condizioni anomale.
La tecnologia dei trasformatori di misura crea il ponte tra tali requisiti e il sistema elettrico ad alta tensione. Fornendo un segnale secondario proporzionale e una separazione elettrica, l'apparecchiatura consente ai dispositivi di misura e protezione di funzionare con una tensione gestibile pur rimanendo funzionalmente collegati alla rete primaria.
Il processo di selezione dovrebbe iniziare con la candidatura vera e propria. La tensione primaria, la tensione secondaria, la frequenza, la configurazione di fase, la disposizione di messa a terra, la precisione, il carico, il numero di avvolgimenti, l'isolamento, l'ambiente di installazione, la protezione e le dimensioni fisiche dovrebbero essere tutti definiti prima che il prodotto venga finalizzato.
Anche la scelta della tecnologia conta. I sistemi elettromagnetici rimangono ampiamente applicabili alla misurazione e alla protezione di media tensione. I progetti capacitivi possono fornire soluzioni adatte per determinate applicazioni ad alta tensione, mentre le tecnologie di rilevamento elettronico possono supportare architetture elettriche sempre più digitali.
Le condizioni ambientali e meccaniche dovrebbero essere considerate con la stessa attenzione. Le apparecchiature interne possono funzionare in un ambiente controllato, mentre le unità esterne devono fare i conti con condizioni atmosferiche, inquinamento, variazioni di temperatura ed esposizione ai raggi ultravioletti.
Per i produttori e i team di progetto, una documentazione accurata è importante tanto quanto l’hardware stesso. Disegni dimensionali, schemi di avvolgimento, informazioni sulla targhetta, identificazione dei terminali, dettagli sull'isolamento, informazioni sui test e istruzioni di installazione consentono di integrare correttamente il trasformatore nel sistema elettrico finale.
In definitiva, una corretta specificazioneTrasformatore di tensioneè più di un componente di misurazione. Si tratta di un'interfaccia tra la rete elettrica primaria e i sistemi di misurazione, protezione, monitoraggio e controllo che mantengono osservabile e gestibile l'infrastruttura elettrica moderna.
Hai bisogno di una soluzione di misurazione della tensione per il tuo sistema di alimentazione?
Vienisupporta soluzioni di misurazione della tensione specifiche per l'applicazione che coprono configurazioni interne ed esterne, disposizioni di avvolgimento, sistemi di isolamento, requisiti di protezione e specifiche tecniche personalizzate. Per requisiti di progetto e discussioni tecniche,contattaci.
