Interruttore automatico in vuoto (VCB), un dispositivo fondamentale nella moderna distribuzione di energia a media tensione. Esploriamo la fisica fondamentale dell'estinzione dell'arco nel vuoto, analizziamo i componenti principali, dall'ampolla in vuoto al meccanismo operativo, e presentiamo un confronto pratico e dettagliato con la tecnologia SF₆. L'articolo delinea inoltre le principali aree di applicazione, i criteri di selezione e le migliori pratiche di manutenzione, il tutto basato sui principi di ingegneria del settore. Come professionistaProduttore e fornitore con sede in Cina, Vienioffre soluzioni VCB personalizzabili e di alta qualità che combinano affidabilità, longevità e responsabilità ambientale per progetti industriali, commerciali e di pubblica utilità in tutto il mondo.

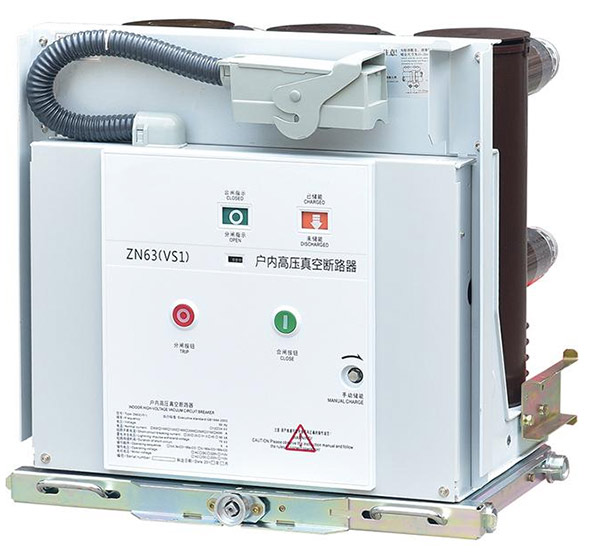

ILInterruttore automatico in vuoto (VCB)è diventato una pietra angolare della distribuzione affidabile dell'energia a media tensione, fungendo da dispositivo di protezione principale in sottostazioni, impianti industriali e strutture commerciali. A differenza delle tecnologie precedenti che si basano su petrolio, aria o gas SF₆, il VCB utilizza un ambiente ad alto vuoto per estinguere l'arco che si forma quando i contatti si separano durante un guasto. Questo metodo offre vantaggi distinti in termini di velocità di commutazione, affidabilità operativa e sicurezza ambientale, rendendolo la scelta preferita per applicazioni da 3 kV fino a 36 kV.
Le moderne infrastrutture elettriche richiedono apparecchiature che non solo funzionino sotto stress, ma richiedano anche interventi minimi per decenni di servizio. Gli interruttori VCB affrontano questa sfida grazie ai loro ampolle sigillati a vita e ai robusti design meccanici, che riducono significativamente gli intervalli di manutenzione rispetto ad altri tipi di interruttori.Vieni, in qualità di produttore cinese esperto, è specializzato nella produzione di VCB progettati per fornire prestazioni costanti in un'ampia gamma di condizioni operative, dall'umidità tropicale agli ambienti industriali carichi di polvere.
Questo articolo offre una prospettiva tecnica originale sulla tecnologia VCB, concentrandosi sui principi ingegneristici che ne governano il funzionamento, sui componenti critici che ne garantiscono la longevità e sui fattori pratici che gli ingegneri devono considerare quando selezionano e specificano questi dispositivi per progetti nuovi o di retrofit.
Al centro di ogni VCB si trova un principio fisico fondamentale: l’incapacità di un arco elettrico di sostenersi in condizioni di vuoto spinto. Quando i contatti dell'interruttore si separano in condizioni di guasto, la corrente cerca di mantenere un percorso attraverso il vapore metallico ionizzato. Tuttavia, poiché l’ampolla viene evacuata ad una pressione inferiore a 10⁻⁴ Pa, il percorso libero medio delle molecole è estremamente lungo e le particelle disponibili per la ionizzazione sono scarse.
L'arco che si forma esiste quasi interamente come plasma di vapore metallico proveniente dalle superfici di contatto. Poiché la corrente passa naturalmente attraverso lo zero nel ciclo CA, questo vapore si condensa quasi istantaneamente sulle facce di contatto più fredde e sugli schermi dell'arco circostanti. Questa rapida condensazione, nota comerecupero dielettrico—impedisce la riinnesco dell'arco, eliminando efficacemente il guasto entro semiciclo. L'intero processo è pulito, silenzioso e produce un'erosione di contatto minima, contribuendo all'elevata resistenza elettrica del VCB, che spesso supera le 5.000 operazioni a pieno carico.
È importante sottolineare che il design dell'ampolla in vuoto garantisce che l'arco rimanga concentrato e diffuso, evitando punti caldi che potrebbero danneggiare l'involucro ceramico. L'uso di geometrie di contatto specifiche, come contatti di campo magnetico assiali o radiali, controlla ulteriormente il movimento dell'arco e garantisce un'usura uniforme, prolungando così la vita funzionale dell'ampolla. Questo principio di estinzione dell'arco è ciò che rende i VCB eccezionalmente adatti per compiti di commutazione frequenti, come l'avviamento di motori o la commutazione di banchi di condensatori, dove altre tecnologie si degraderebbero più rapidamente.
Per le applicazioni a media tensione, la scelta tra la tecnologia del vuoto e quella SF₆ è una decisione ingegneristica comune. Entrambe sono tecnologie mature, ma le loro caratteristiche si allineano in modo diverso con le priorità del progetto. La tabella seguente fornisce un confronto originale e dettagliato basato su fattori operativi e ambientali, senza fare affidamento sui dati dei fornitori esterni.
| Parametro | Interruttore automatico in vuoto (VCB) | Interruttore automatico SF6 |
|---|---|---|
| Mezzo di interruzione | Vuoto (rigidità dielettrica ~10⁷ V/m) | Gas SF₆ a pressione (tipicamente 5–7 bar) |
| Classe di tensione tipica | 3 kV – 36 kV (media tensione primaria) | 3 kV – 800 kV+ (copre da MV a EHV) |
| Impatto ambientale | Zero emissioni; nessun effetto di gas serra | GWP elevato (23.500x CO₂); richiede una gestione e un riciclaggio rigorosi |
| Contatta Erosione e vita | Bassa erosione; durata elettrica fino a 30 guasti completi o oltre 5.000 operazioni di commutazione | Erosione moderata; i prodotti della decomposizione del gas richiedono una gestione |
| Regime di mantenimento | Minimo; gli interruttori sono sigillati a vita; sola lubrificazione del meccanismo | Controlli periodici della densità del gas; monitoraggio dell'umidità e dei sottoprodotti |
| Meccanismo operativo | Attuatore a molla o magnetico – basso fabbisogno energetico | Molla, idraulica o pneumatica: spesso energia più elevata |
| Punti di forza tipici | Commutazione frequente, manutenzione ridotta, rispettosa dell'ambiente | Eccellente per installazioni compatte ad alta tensione, elevata capacità di corrente di guasto |
Questo confronto mostra che i VCB sono particolarmente efficaci nelle applicazioni in cui la responsabilità ambientale, il funzionamento frequente e i bassi costi del ciclo di vita sono fondamentali. Per i servizi di pubblica utilità e gli utenti industriali che cercano una soluzione sostenibile e ad alte prestazioni per le reti di media tensione, i VCB rappresentano una scelta tecnologica convincente.Vieniproduce VCB che sfruttano questi vantaggi intrinseci, offrendo una gamma di prodotti da 12 kV a 40,5 kV sia per uso interno che esterno.
Un VCB è un insieme di componenti progettati con precisione, ciascuno dei quali svolge un ruolo fondamentale nel garantire un funzionamento affidabile. Le due parti più vitali sono l'ampolla sottovuoto e il meccanismo operativo.
L'ampolla in vuoto è un cilindro ceramico sigillato ermeticamente contenente i contatti fissi e mobili. Il materiale ceramico (spesso allumina) fornisce un eccellente isolamento dielettrico e resistenza meccanica. All'interno, un soffietto metallico collega il contatto mobile all'asta di manovra esterna, mantenendo la tenuta del vuoto pur consentendo il movimento assiale. Un sofisticato sistema di schermatura circonda i contatti per condensare il vapore metallico e impedirne il deposito sulla superficie interna in ceramica, preservando l'integrità dell'isolamento per tutta la vita del dispositivo. Il materiale del contatto, tipicamente una lega di rame-cromo, viene scelto per la sua resistenza alla saldatura e per la sua capacità di mantenere una corrente di taglio bassa, importante per la commutazione di carichi induttivi.
Il meccanismo operativo fornisce la forza motrice per aprire e chiudere i contatti in modo preciso e rapido. I meccanismi a molla sono i più comuni negli VCB grazie alla loro affidabilità e indipendenza da fonti di energia esterne durante lo sgancio. L'energia viene immagazzinata in una molla di chiusura (tramite un sistema di ricarica manuale o motorizzato) e rilasciata quando viene ricevuto un segnale di intervento. Questo design ad energia immagazzinata garantisce che l'interruttore si apra con velocità e forza costanti, indipendentemente dalla tensione di controllo. Altre opzioni includono attuatori magnetici, che utilizzano magneti permanenti e una bobina per il bloccaggio, offrendo un design meccanico più semplice con meno parti mobili. I VCB di Comewill sono dotati di meccanismi robusti come la serie CT, progettati per migliaia di operazioni con regolazioni minime.
I VCB sono classificati in base al loro ambiente di installazione e alle specifiche esigenze operative. I due tipi principali sono:
Le principali aree di applicazione includono:
Con un ampio portafoglio,Vienifornisce VCB per applicazioni sia interne che esterne, offrendo personalizzazione per soddisfare le specifiche esigenze del cliente e gli standard di progetto.
La scelta del VCB giusto per un progetto specifico richiede una valutazione approfondita sia dei parametri del sistema che delle condizioni operative. I seguenti criteri costituiscono la base di una valida decisione in materia di appalti:
Valutando attentamente questi criteri, gli ingegneri e i team di procurement possono specificare un VCB che non solo soddisfi i requisiti tecnici immediati ma offra anche affidabilità e convenienza a lungo termine.Vienifornisce un supporto tecnico dettagliato per aiutare i clienti a orientarsi in queste scelte, offrendo prodotti conformi ai principali standard internazionali.
Il vantaggio principale risiede nella capacità di estinguere l'arco quasi immediatamente dopo lo zero della corrente nel vuoto, garantendo un rapido recupero dielettrico. Ciò si traduce in tempi di arco molto brevi, ridotta erosione dei contatti e manutenzione minima, rendendolo altamente affidabile per i sistemi a media tensione.
I VCB sono progettati principalmente per applicazioni di media tensione, coprendo un intervallo da circa 3 kV fino a 36 kV. Ciò li rende la scelta standard per le reti di distribuzione e i sistemi di alimentazione industriale.
Le VCB presentano un vantaggio ambientale significativo poiché utilizzano il vuoto come mezzo di interruzione, che non ha alcun effetto sui gas serra. Al contrario, il gas SF₆ ha un potenziale di riscaldamento globale (GWP) molto elevato e richiede un’attenta gestione e procedure di riciclaggio a fine vita.
I due componenti più critici sono l'ampolla sotto vuoto (contatti sigillati) e il meccanismo operativo. Il materiale dei contatti e la schermatura dell'interruttore determinano la durata elettrica, mentre il design del meccanismo e la qualità dei materiali determinano la resistenza meccanica.
Sì, i VCB sono particolarmente adatti per compiti di commutazione frequenti, come l'avviamento di motori, la commutazione di banchi di condensatori e il controllo di forni ad arco. Il loro design robusto e la bassa erosione da contatto consentono un elevato numero di operazioni sicure.
I VCB richiedono una manutenzione minima. I compiti principali includono l'ispezione periodica del meccanismo operativo per una corretta lubrificazione, il controllo degli indicatori meccanici e l'ispezione visiva dell'interruttore per eventuali segni di danneggiamento. Gli interruttori stessi sono sigillati a vita e non richiedono il rabbocco del gas o la sostituzione dei contatti in normali condizioni di servizio.
