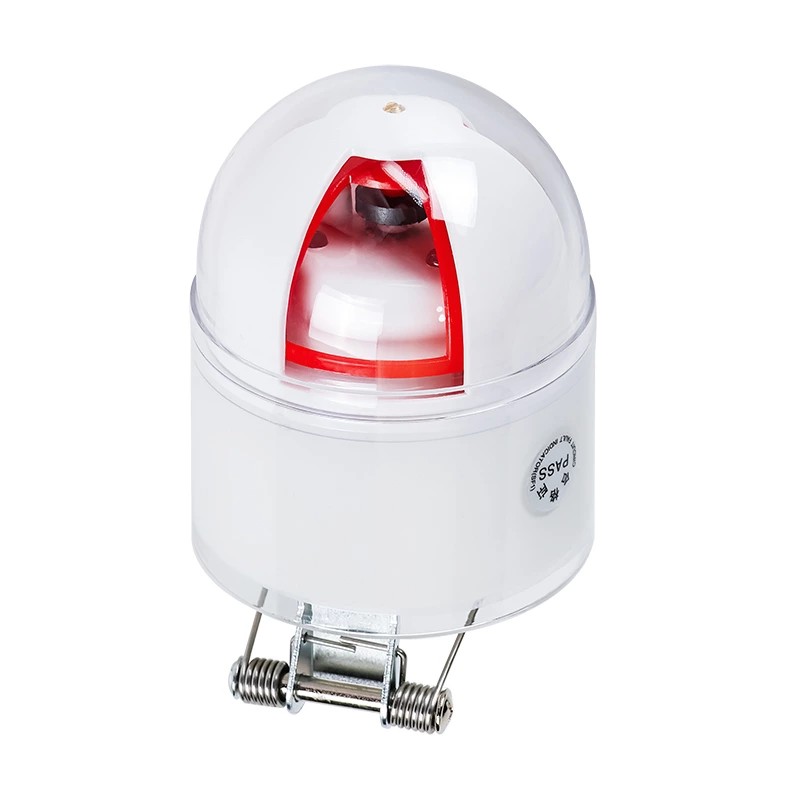

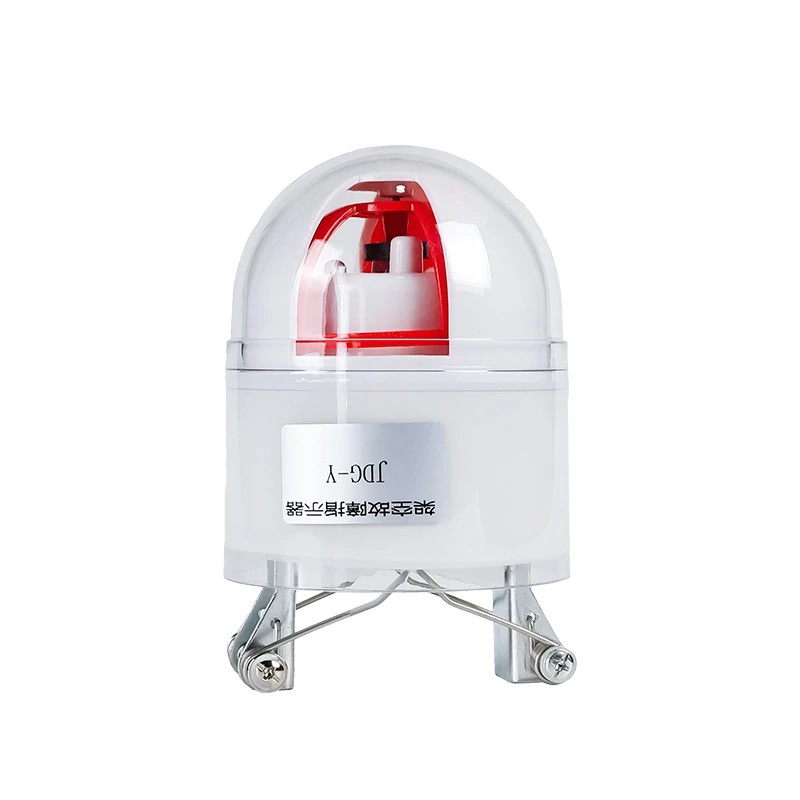

L'indicatore di guasto sospeso a molla di compressione quattro in uno JDG-F di qualità di Comewill è un dispositivo di rilevamento guasti elettromagnetico utilizzato nei sistemi di distribuzione di energia a media e bassa tensione. Aiuta gli ingegneri sul campo a determinare rapidamente la sezione di una linea in cui si è verificato un guasto da cortocircuito.
Principio di funzionamento
Quando la corrente di cortocircuito scorre attraverso il conduttore monitorato, il dispositivo rileva l'improvviso cambiamento di corrente.
Il meccanismo attiva una scheda rossa di indicazione di guasto visibile.
Le squadre di manutenzione possono individuare visivamente gli indicatori attivati lungo la linea.
Il punto di guasto viene individuato tra l'ultimo indicatore attivato ed il primo indicatore non attivato.
Questo metodo di suddivisione in zone riduce significativamente i tempi di ispezione rispetto alle pattuglie manuali della linea.
L'indicatore di guasto sospeso sospeso a molla di compressione quattro in uno personalizzato Comewill JDG-F è ampiamente utilizzato nelle reti di distribuzione dell'energia dove la localizzazione rapida dei guasti aiuta a ridurre la durata delle interruzioni e a migliorare l'efficienza della manutenzione.
Un indicatore di guasto JDG-F completo quattro in uno con molla di compressione sospesa integra diversi moduli funzionali che lavorano insieme per garantire rilevamento e indicazione affidabili.
Modulo di rilevamento corrente e tensione
Questo modulo rileva i cambiamenti di corrente e tensione sulla linea utilizzando l'induzione elettromagnetica e il rilevamento del campo elettrico. Questi metodi di rilevamento non richiedono il contatto diretto con i conduttori sotto tensione, contribuendo a migliorare la sicurezza dell'installazione.
Circuito di discriminazione dei guasti
Il circuito interno analizza le variazioni del segnale per distinguere gli effettivi guasti di cortocircuito dalle fluttuazioni temporanee o dai cambiamenti di carico. Componenti elettronici e microcontrollori importati migliorano la stabilità dell'elaborazione del segnale.
Sistema di azionamento dell'indicatore meccanico
Una volta confermato il guasto, l'azionamento attiva la scheda rossa fluorescente, che rimane visibile fino al ripristino. La struttura meccanica è progettata per l'affidabilità all'aperto e il funzionamento a lungo termine.

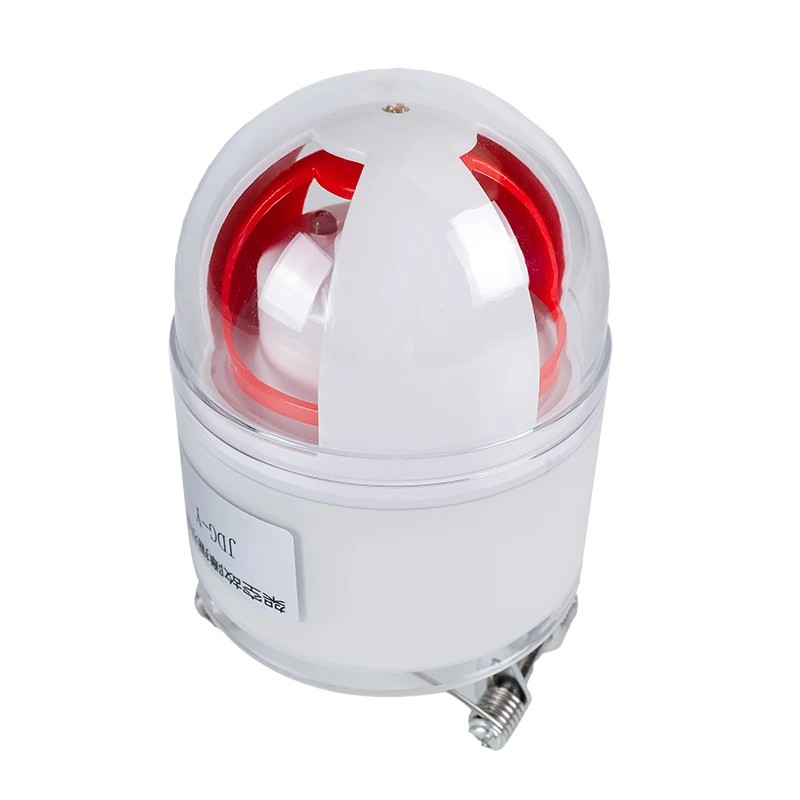

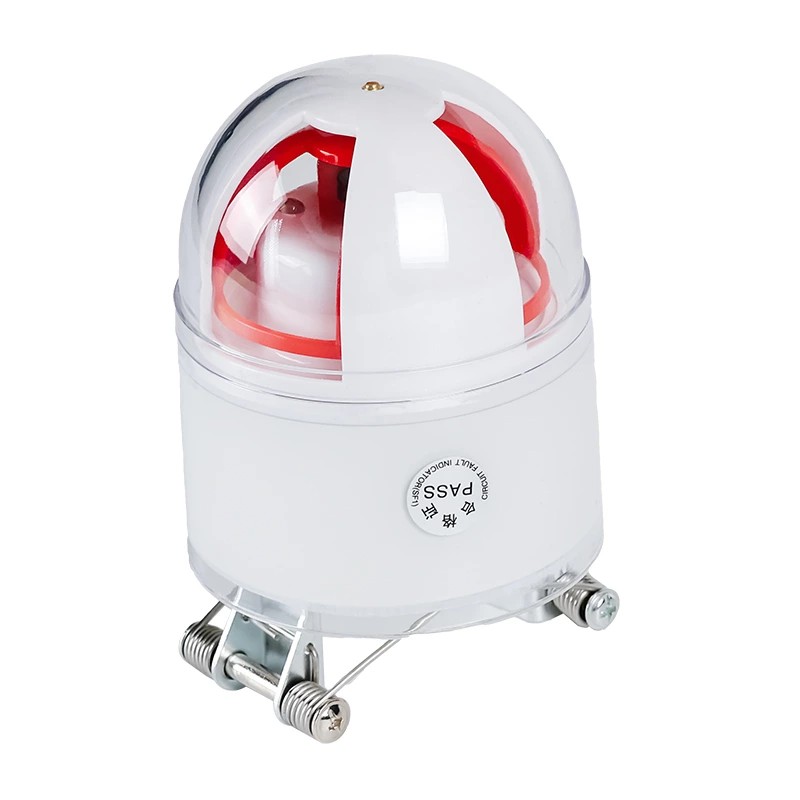

Visualizzazione dello stato di guasto
Il dispositivo utilizza un rivestimento fluorescente rosso brillante per garantire una chiara visibilità durante il giorno e in condizioni di illuminazione notturna. Il meccanismo del display resiste allo sbiadimento anche dopo una lunga esposizione alle radiazioni ultraviolette.
Reset automatico ritardato
Una volta eliminata la condizione di guasto, l'indicatore di guasto della molla di compressione sospesa quattro in uno JDG-F si ripristina automaticamente dopo un ritardo preimpostato. Questa funzione riduce la necessità di intervento manuale in località remote.
Per supportare il funzionamento all'aperto a lungo termine, l'indicatore di guasto sospeso a molla di compressione quattro in uno Comewill JDG-F utilizza materiali specializzati e design strutturale.
Custodia di livello aeronautico
Il guscio esterno è prodotto utilizzando materiali aeronautici ad alta resistenza con tecnologia di stampaggio in una sola fase. Il trattamento superficiale dei nanomateriali migliora la resistenza alla contaminazione ambientale e all’invecchiamento.
Componenti magnetici nichelati
Gli elementi magnetici chiave sono nichelati per migliorare la conduttività magnetica e potenziare le prestazioni di rilevamento elettromagnetico.
Resistenza agli agenti atmosferici
La struttura dell'involucro è progettata per resistere:
Radiazione UV
Pioggia e polvere
Accumulo di inquinamento
Questa costruzione consente al dispositivo di mantenere prestazioni stabili negli ambienti di distribuzione dell'energia esterna.
Un funzionamento affidabile per molti anni è essenziale per le apparecchiature di monitoraggio delle linee di distribuzione.
L'indicatore di guasto della molla di compressione sospesa quattro in uno JDG-F include:
Sistema di batterie ad alte prestazioni con una durata superiore a 8 anni
Progettazione di circuiti elettronici a bassa potenza
Controllo basato su microcontrollore per un funzionamento stabile
Queste funzionalità aiutano a garantire che il dispositivo continui a funzionare attraverso più cicli di ispezione senza frequenti manutenzioni.
L'indicatore di guasto sospeso con molla di compressione quattro in uno JDG-F è progettato per l'installazione su linea sotto tensione, il che significa che il dispositivo può essere montato senza interrompere la linea di distribuzione.

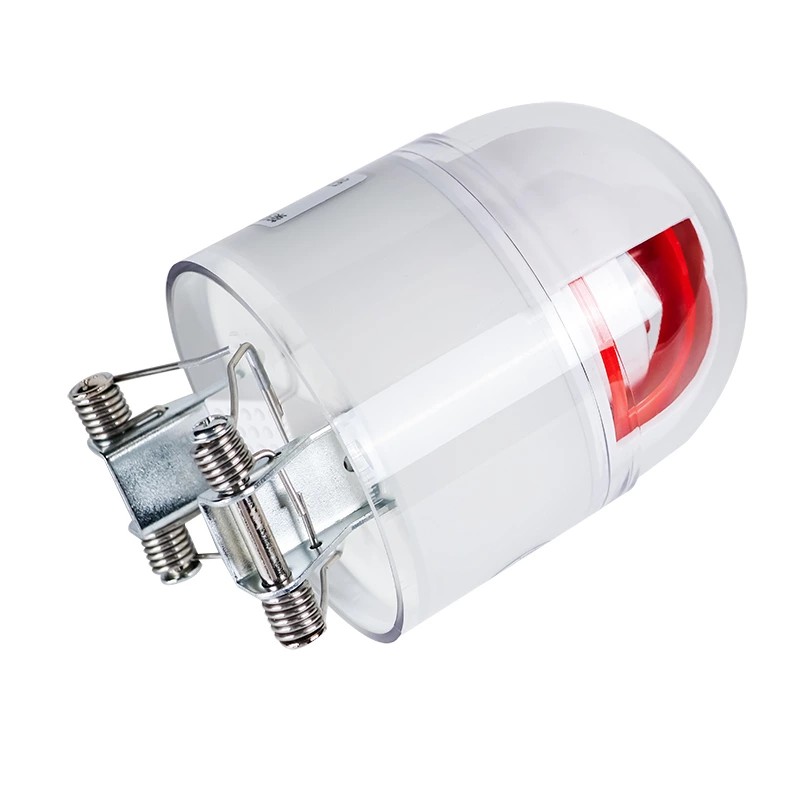

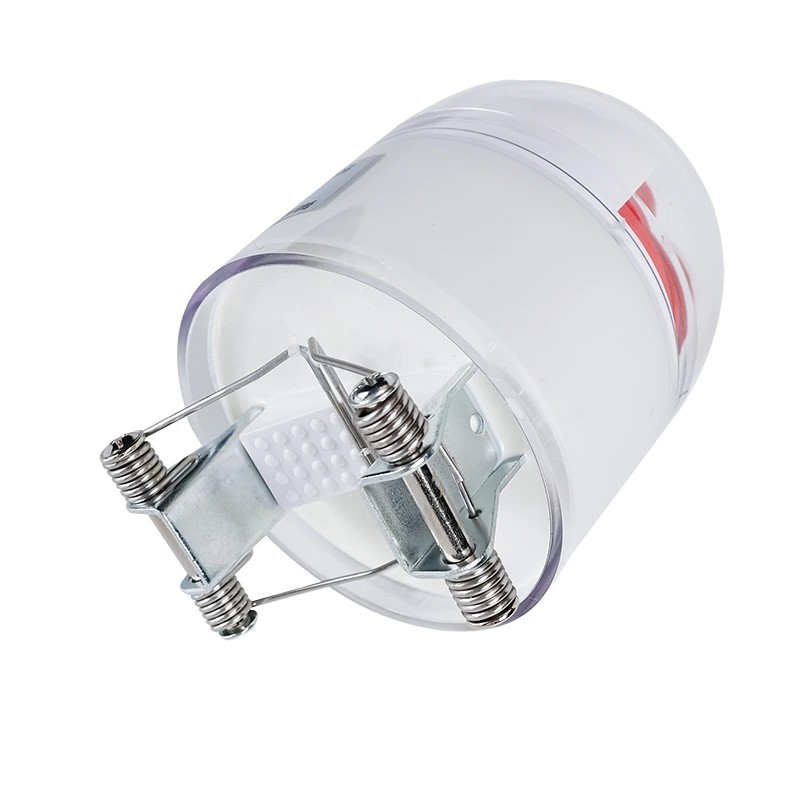

Struttura sospesa con molla di compressione
L'indicatore utilizza una struttura a molla di compressione in filo di carta, che gli consente di fissarsi saldamente sui conduttori aerei.
Le caratteristiche principali dell'installazione includono:
Installazione senza tagliare i conduttori
Non è necessaria un'interruzione di corrente durante l'installazione
Stabilità meccanica sia su conduttori nudi che isolati
Questo design aiuta i servizi pubblici a implementare indicatori di guasto attraverso le reti di distribuzione con interruzioni operative minime.
L'indicatore di guasto sospeso con molla di compressione quattro in uno Comewill JDG-F viene utilizzato in diversi scenari di distribuzione dell'energia:
Linee di distribuzione aeree
Installato sui conduttori dei pali delle utenze per rilevare e visualizzare guasti da cortocircuito.
Sistemi di distribuzione via cavo
Utilizzato su cavi isolati aerei o passaggi di cavi sotterranei.
Monitoraggio della rete di distribuzione
Aiuta i team di manutenzione a identificare rapidamente le sezioni difettose e a organizzare ispezioni mirate.
Operazioni di manutenzione delle utenze
Supporta una risoluzione dei problemi più rapida e riduce il tempo impiegato nelle ispezioni di pattugliamento su tutta la linea.
In qualità di produttore e fabbrica cinese, Comewill fornisce supporto alla produzione e alla fornitura di dispositivi di monitoraggio della rete di distribuzione.
Le funzionalità includono:
Configurazioni di prodotti OEM e personalizzate
Capacità produttiva stabile per progetti di ingegneria
Controllo qualità durante la produzione e l'assemblaggio
L'indicatore di guasto JDG-F sospeso con molla di compressione quattro in uno Comewill è disponibile per i servizi di pubblica utilità globali, gli appaltatori di ingegneria e i distributori di apparecchiature elettriche che cercano un fornitore cinese di dispositivi di rilevamento guasti fabbricati in Cina.
Principio di rilevamento dei cortocircuiti:
In base alle caratteristiche dei guasti da cortocircuito, il criterio di intervento è lo sbalzo di corrente accompagnato dalla mancanza di alimentazione del dispositivo di protezione. La logica di interpretazione del diagramma di indicazione dei guasti è la seguente: se gli indicatori 2, 5 e 8 della fase A e gli indicatori 3, 6 e 9 della fase C della linea 2 diventano tutti rossi, mentre gli indicatori 11 e 12 rimangono bianchi, allora si può determinare che si è verificato un guasto da cortocircuito in quel punto della linea in uscita.
| Livello di tensione applicabile | 6~35KV | |
| Corrente del filo applicabile | ≤600A | |
| Diametro del filo applicabile | 16 mm² ≤ d ≤ 240 mm² | |
| Tempo di risposta all'azione | 0,06 s ≤ t ≤ 3 s | |
| Tempo di ripristino dell'azione | 6/12/24/36 ore facoltative | |
| Conteggio delle azioni | ≥5000 volte | |
| Consumo energetico statico | ≤10μw | |
| ambiente di lavoro | temperatura | -35℃~+75℃ |
| umidità | ≤95%RH (senza condensa) | |
| altitudine | ≤1000 metri | |
