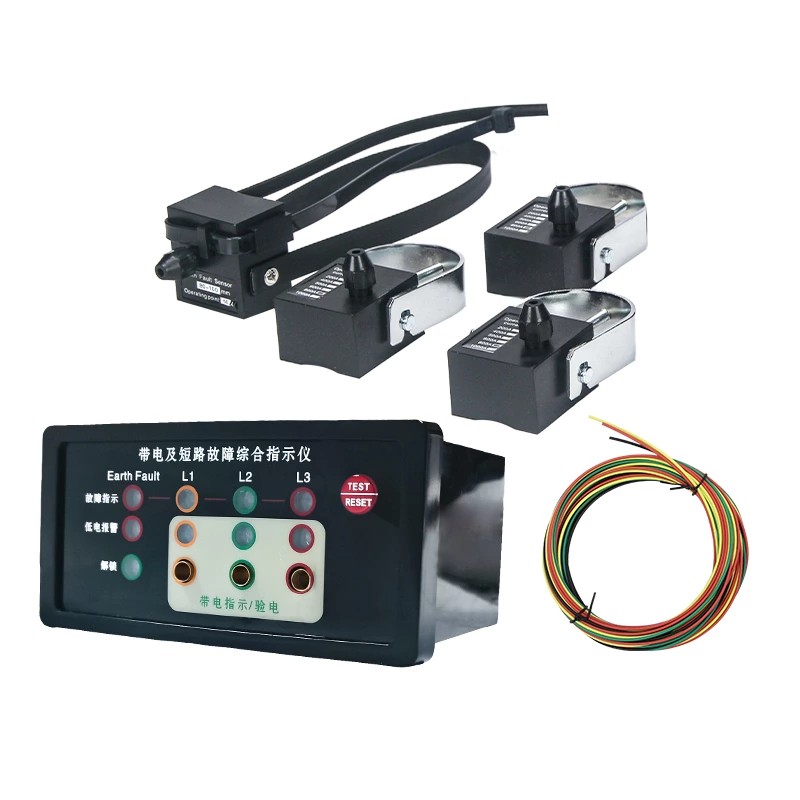

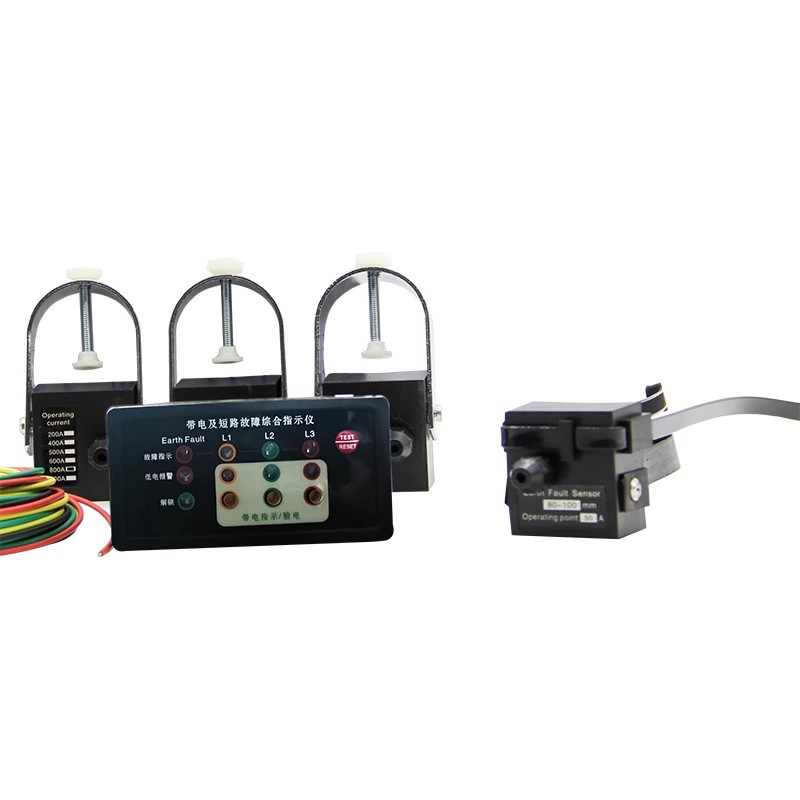

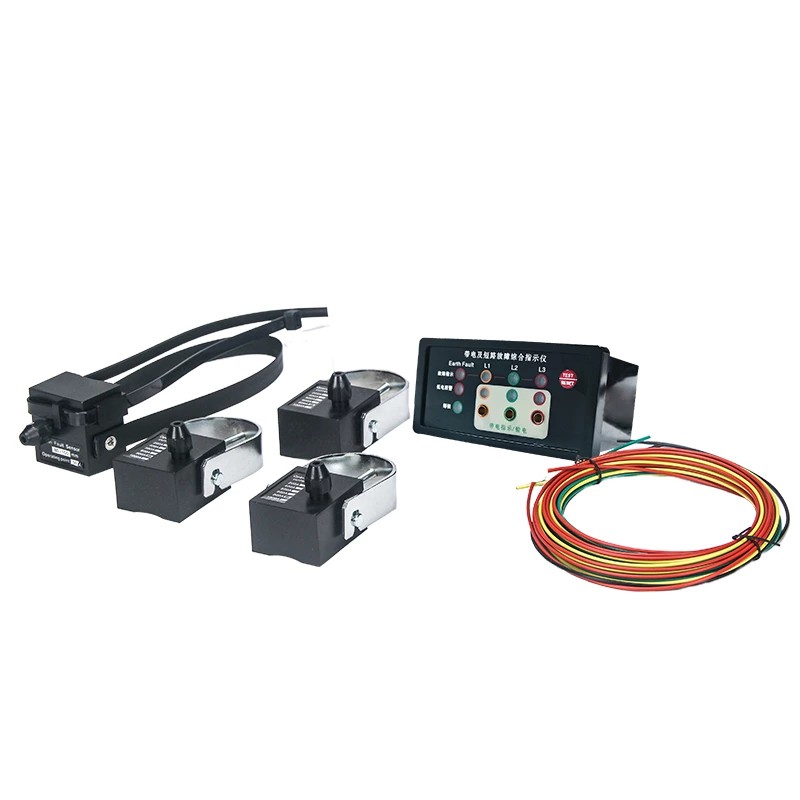

L'indicatore di guasto della linea EKL-4DXN con stato in tempo reale è un dispositivo di monitoraggio online sviluppato da Comewill appositamente per quadri ad alta tensione e reti di distribuzione inferiori a 20 kV. Questo dispositivo integra funzioni di rilevamento guasti, indicazione in tempo reale e verifica di fase. Utilizzando un design modulare e una tecnologia di comunicazione in fibra ottica, può funzionare stabilmente in ambienti elettromagnetici complessi, fornendo un supporto affidabile per le ispezioni quotidiane e la diagnosi dei guasti nei sistemi di alimentazione.
Allarme guasto cortocircuito
Quando si verifica un cortocircuito nella linea, il sensore di cortocircuito integrato nell'indicatore di guasto della linea EKL-4DXN con stato in tempo reale cattura immediatamente la corrente di guasto e trasmette il segnale di allarme al computer host tramite cavo in fibra ottica. La comunicazione in fibra ottica ha forti capacità anti-interferenza, evitando l'influenza del rumore elettromagnetico all'interno del quadro sulla trasmissione del segnale. Dopo aver ricevuto il segnale, il computer host attiva la corrispondente spia di guasto da cortocircuito, aiutando il personale in loco a individuare rapidamente il circuito difettoso.
Allarme guasto a terra
Il sensore di terra monitora continuamente la corrente omopolare della linea. Quando la corrente di guasto a terra raggiunge o supera la soglia di allarme preimpostata, il sensore invia un segnale all'unità principale tramite fibra ottica e l'unità principale attiva immediatamente l'allarme di guasto a terra. Questa funzione aiuta a rilevare tempestivamente i guasti a terra, previene l'ulteriore degrado dell'isolamento delle apparecchiature e riduce il rischio di scosse elettriche.

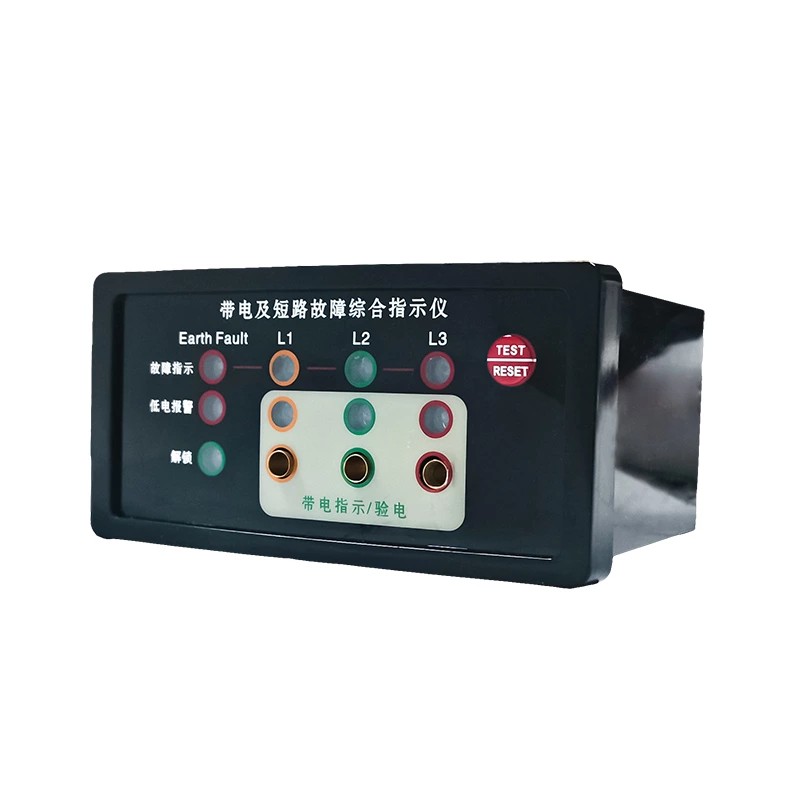

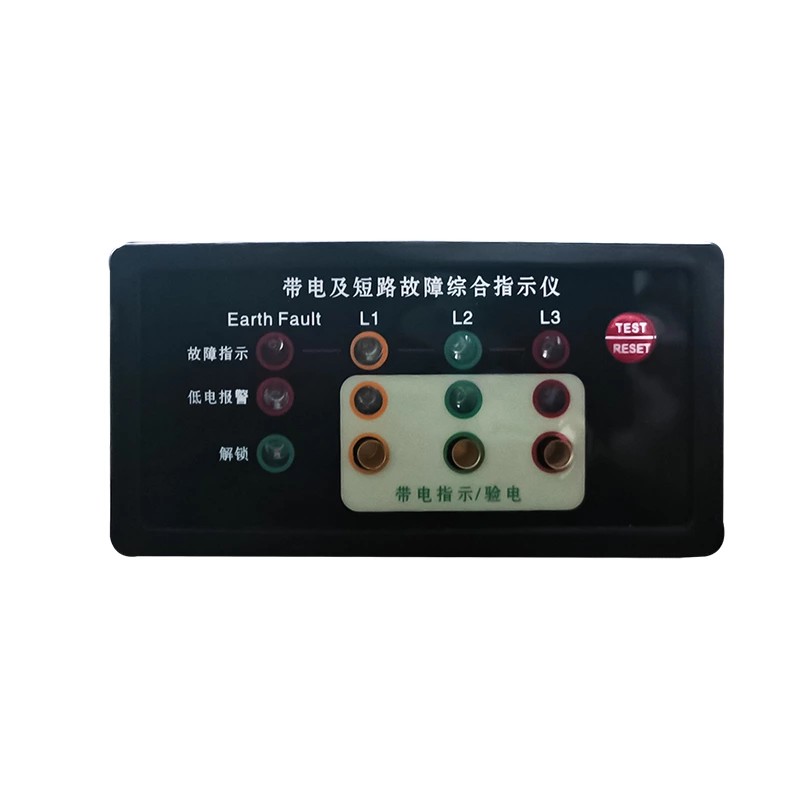

Indicatore di stato in tempo reale ad alta tensione: l'indicatore di guasto della linea EKL-4DXN di qualità con stato in tempo reale monitora continuamente lo stato in tempo reale delle linee ad alta tensione. Il pannello dell'unità principale è dotato di indicatori LED ad alta luminosità, corrispondenti rispettivamente alle fasi L1, L2 e L3. La frequenza di lampeggio degli indicatori riflette approssimativamente il livello di tensione. I LED sono alimentati direttamente dal campo elettrico ad alta tensione, senza consumare la batteria integrata dell'unità principale. Questo design garantisce la continuità dell'indicazione dello stato in tempo reale e prolunga la durata complessiva della batteria.
Verifica di fase ad alta tensione: il pannello dell'unità principale dispone di un'interfaccia dedicata per la verifica di fase. Il personale di manutenzione può utilizzare questa interfaccia per testare e confermare la precisione del segnale di ingresso sotto tensione ad alta tensione e dell'indicazione di guasto. L'utilizzo di questa funzione per verificare la fase prima di eseguire il collegamento della linea o lavori di manutenzione aiuta a evitare guasti alle apparecchiature causati da errori di fase.
Per adattarsi ai diversi ritmi di lavoro in vari siti, l'EKL-4DXN offre tre modalità di ripristino:
Ripristino automatico: una volta eliminato il guasto, il dispositivo può ripristinarsi automaticamente all'ora preimpostata. Gli intervalli di ripristino opzionali includono 8 secondi, 12 ore, 24 ore e 48 ore (l'impostazione predefinita è 12 ore). Questa modalità è adatta per siti non presidiati o remoti, riducendo la frequenza dei ripristini in loco da parte del personale di manutenzione.
Ripristino manuale: una volta risolto il guasto, il personale in loco può premere direttamente il pulsante "Reset/Test" sull'indicatore di guasto della linea EKL-4DXN con pannello di stato in tempo reale per cancellare immediatamente lo stato di allarme, garantendo che l'indicazione del dispositivo sia coerente con lo stato attuale della linea.
Ripristino remoto: il dispositivo supporta l'invio di segnali di allarme al centro di controllo e può anche ricevere comandi di ripristino remoto dal centro di controllo. Per le grandi reti di distribuzione con numerosi dispositivi remoti, questa funzione aiuta gli operatori a gestire da remoto lo stato dei dispositivi, riducendo le visite in loco non necessarie.
Funzione di test automatico: per garantire che l'apparecchiatura sia in condizioni di funzionamento normali, l'utente può premere il pulsante "Reset/Test" sul pannello dell'unità principale. A questo punto, gli indicatori luminosi L1, L2, L3 e L4 lampeggeranno nove volte e poi si ripristineranno automaticamente. Il test può anche essere terminato manualmente premendo nuovamente il pulsante. Questo semplice processo di autotest aiuta il personale a confermare rapidamente che le funzioni dell'indicatore sono normali prima dell'uso, eliminando la necessità di trasportare strumenti di test aggiuntivi.
Allarme di bassa tensione:
L'indicatore di guasto della linea EKL-4DXN con stato in tempo reale è alimentato da una batteria al litio integrata. Quando la tensione della batteria è inferiore al normale intervallo operativo, il dispositivo attiverà un allarme di bassa tensione, invitando l'utente a sostituire la batteria in tempo. Questa funzione aiuta a evitare che il dispositivo non riesca a visualizzare accuratamente le informazioni sui guasti a causa dell'esaurimento della batteria, mantenendo così l'affidabilità continua dell'apparecchiatura.
In qualità di produttore professionale, Comewill consente agli utenti di regolare più parametri di allarme in base alle condizioni operative effettive. Che si tratti della soglia della corrente di cortocircuito, della soglia della corrente di terra o del tempo di ripristino automatico, tutto può essere impostato in loco, consentendo all'apparecchiatura di adattarsi alle diverse condizioni della linea e ai requisiti operativi.
| Allarme di cortocircuito | 50~1000 A (regolabile in fabbrica) Errore ± 5%, uscita di fabbrica: 600 A |
| Tempo di risposta alla sovracorrente di cortocircuito | 0,03-5S (regolabile in fabbrica), fabbrica: 0,25 |
| Allarme messa a terra | 10-100 A (regolabile in fabbrica) Errore ± 10%, uscita di fabbrica: 20 A |
| Tempo di risposta alla sovracorrente di terra | 0,03 S~55 (regolabile in fabbrica), fabbrica: 0,25 |
| Allarme di sovratemperatura | 20~80℃(regolabile in fabbrica) Errore±1℃, franco fabbrica: 80℃ |
| Capacità del contatto pulito per intervento per sovratemperatura | 230 V/CA-0,1 A,30 V/CC-1 A |
| Relè remoto con messa a terra in cortocircuito | 230 V/CA-0,1 A,30 V/CC-1 A |
| Allarme di sovratemperatura | Uscite relè 3 cicli (2 secondi ciascuno) Impostato su 750 mS, ripristinato su 1250 mS) |
| Tempo di ripristino automatico | 75~45 ore (regolabile in fabbrica), tempo di fabbrica: 8 ore |
| Corrente di riserva | ≤5μA |
| Livello di tensione | Sotto 20KV |
| Capacità di resistere alla corrente | 31,5KA/4S |
| Consumo energetico statico | ≤10μw |
| Conteggio delle azioni | ≥4000 volte |
| Capacità della batteria | Batteria al litio 3.6 2Ah |
| Livello di protezione promemoria | Host IP40, sensore Ip65 |
| ambiente di lavoro | -25℃~+75℃ |
| ≤95%RH (senza condensa) | |
| ≤1000 metri |
