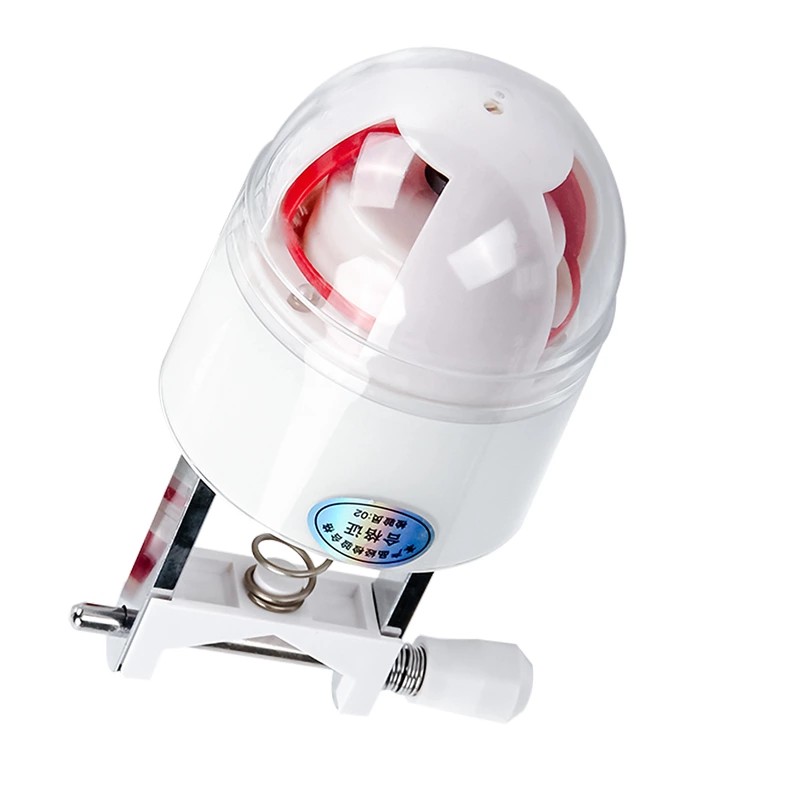

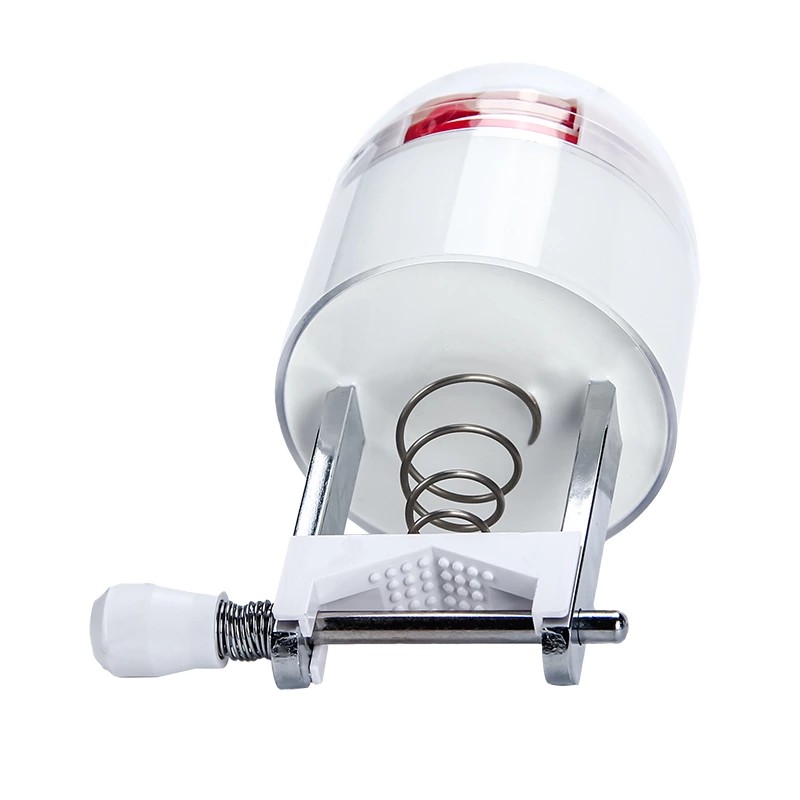

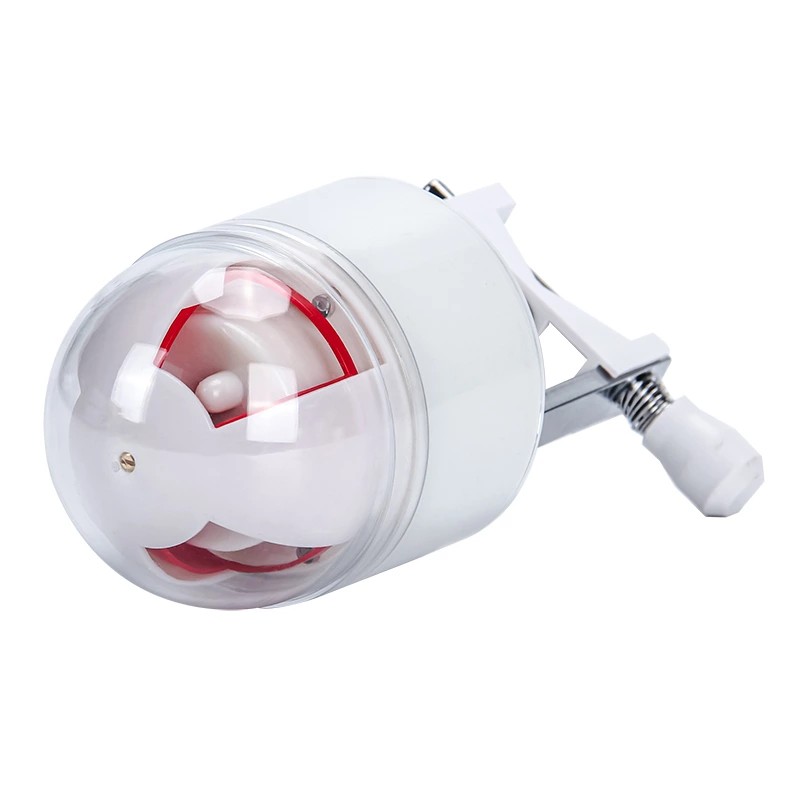

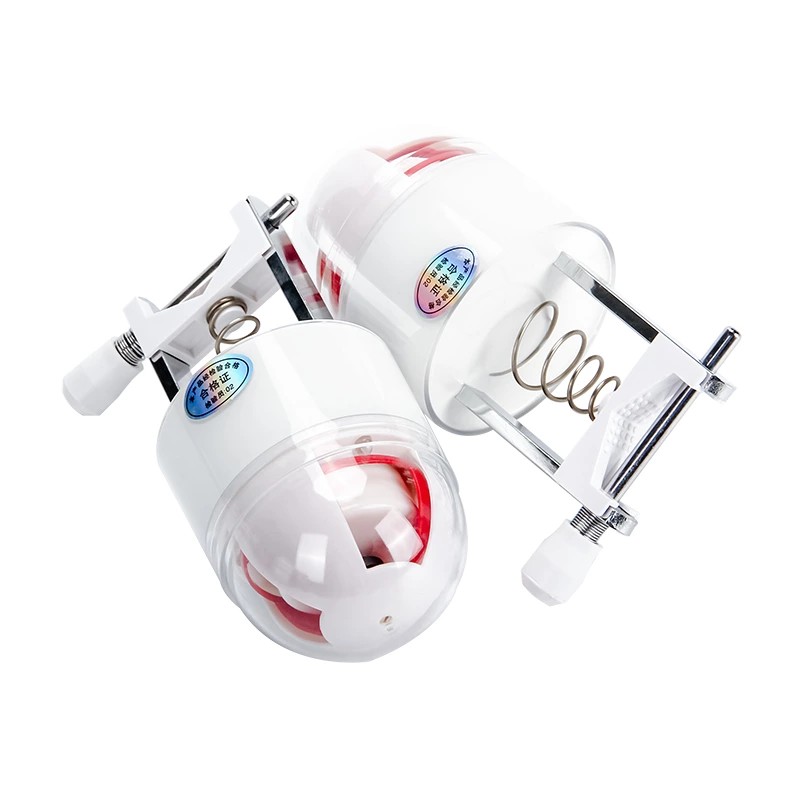

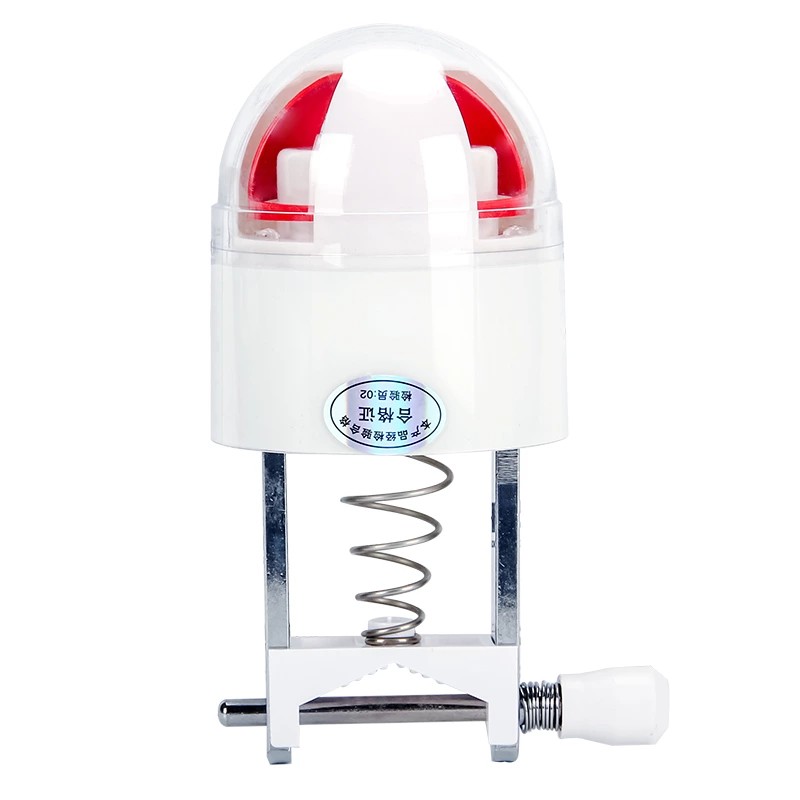

Indicatore di guasto aereo retrattile Localizzatore di messa a terra JDX

In qualità di produttore professionale in Cina, il localizzatore di messa a terra JDX indicatore di guasto aereo retrattile di alta qualità di Comewill utilizza l'induzione elettromagnetica senza contatto come principio di rilevamento, fornendo una chiara indicazione visiva di un guasto da cortocircuito attraverso un segnale rosso ribaltabile. La scocca del dispositivo è trattata con materiali antietà e il display utilizza materiali fluorescenti, garantendo una chiara visibilità anche di notte. Per i clienti che necessitano di scorte costanti o parametri personalizzati, questo prodotto di alta qualità viene fornito direttamente dalla fabbrica a un prezzo competitivo, aiutando i team di manutenzione a ridurre i tempi di localizzazione dei guasti.

L'indicatore di guasto aereo retrattile JDX Grounding Locator è un dispositivo di localizzazione dei guasti sviluppato da Comewill per le linee di distribuzione dell'energia aerea. Questo dispositivo monitora le variazioni della corrente di linea utilizzando l'induzione elettromagnetica. Quando si verifica un guasto da cortocircuito, attiva un meccanismo di ribaltamento meccanico per visualizzare un indicatore di guasto rosso. La sua struttura utilizza un processo di stampaggio in un unico pezzo combinato con una tecnologia di trattamento nano-superficiale, che gli conferisce proprietà antivegetative e anti-invecchiamento, rendendolo adatto per il funzionamento a lungo termine in linee aeree esterne.

Principio di funzionamento fondamentale

1. Logica di rilevamento guasti

L'indicatore di guasto aereo retrattile JDX Grounding Locator rileva i guasti in base all'improvviso cambiamento di corrente durante un cortocircuito. Quando si verifica un guasto da cortocircuito, la corrente di guasto fluisce attraverso il punto di installazione. L'elemento di rilevamento corrente interno al dispositivo rileva l'improvviso cambiamento di corrente e contemporaneamente le successive azioni di protezione provocano la perdita di alimentazione della linea. Queste due condizioni insieme costituiscono la base dell'azione.

L'indicatore di guasto JDX, installato sulla linea aerea, funziona rilevando la corrente di linea mediante induzione elettromagnetica. In condizioni operative normali, il dispositivo è in modalità standby a basso consumo; quando passa una corrente di cortocircuito, il segnale indotto supera una soglia preimpostata, innescando il meccanismo di azionamento.

2. Metodo di localizzazione dei guasti

Nelle ispezioni effettive, lungo la linea vengono installati più indicatori JDX a intervalli. Quando si verifica un guasto, tutti gli indicatori dal lato dell'alimentazione al punto di guasto diventeranno rossi, mentre gli indicatori dietro il punto di guasto rimarranno bianchi. Gli ispettori devono solo osservare lo stato degli indicatori lungo il percorso; la sezione tra l'ultimo indicatore rosso e il primo indicatore bianco è la posizione del guasto. Questo metodo riduce il carico di lavoro delle tradizionali ispezioni su tutta la linea ai controlli di sezione locale, migliorando significativamente l'efficienza nella localizzazione dei guasti.

3. Meccanismo di ripristino

Una volta eliminato il guasto e ripristinata l'alimentazione, l'apparecchiatura si ripristina automaticamente dopo un tempo preimpostato. L'indicatore di guasto aereo retrattile JDX Grounding Locator offre tempi di ripristino selezionabili di 6, 12, 24 e 36 ore per adattarsi alle esigenze operative di diverse linee, eliminando la necessità di ripristino manuale da parte del personale che sale sul palo.

Struttura del prodotto e caratteristiche dei materiali

1. Materiale della calotta

Il localizzatore di terra JDX indicatore di guasto sospeso retrattile è stampato in un unico pezzo utilizzando materiali aerospaziali ad alta resistenza e nanotecnologie. La scocca possiede le seguenti caratteristiche:

Elevata trasparenza: facilita l'osservazione dello stato interno del ribaltamento

Resistenza alle macchie: Lo sporco non aderisce facilmente alla superficie

Resistenza all'invecchiamento: non diventa fragile in caso di prolungata esposizione al sole all'aperto

Esente da manutenzione: non richiede manutenzione aggiuntiva durante la sua durata di vita progettata

2. Composizione dei componenti principali

3. Metodo di visualizzazione

Il localizzatore di messa a terra JDX indicatore di guasto sospeso retrattile utilizza un display meccanico ribaltabile. È bianco durante il funzionamento normale e diventa rosso quando viene sollevato per indicare un guasto. Il lato rosso è rivestito con materiale fluorescente, che lo rende altamente visibile alla luce del giorno naturale e ancora identificabile di notte o in condizioni di scarsa illuminazione. In qualità di produttore, Comewill dà priorità alla resistenza agli agenti atmosferici nella selezione dei materiali del display, garantendo che i componenti rotanti non sbiadiscano o si deformino in caso di esposizione ai raggi UV a lungo termine.

Scenari di installazione e metodi di rilevamento: sicuri e versatili

Questi indicatori sono piuttosto flessibili quando si tratta di dove possono arrivare. Li installiamo su linee aeree (quelle sui pali delle utenze), cavi aerei, cavi sotterranei (quelli sepolti sotto le città) e persino sulle sbarre collettrici all'interno dei quadri elettrici. Fondamentalmente, ovunque si possano verificare guasti da cortocircuito nel sistema di distribuzione.
Poiché vengono utilizzati in così tanti punti diversi, i loro metodi di rilevamento sono progettati per essere sicuri: nessun contatto diretto con parti sotto tensione. Per il rilevamento della tensione, rilevano il gradiente di potenziale del campo elettrico spaziale attorno alla linea. Per il rilevamento della corrente utilizzano l’induzione elettromagnetica, un po’ come funziona un trasformatore. Questo design senza contatto è un punto di svolta: mantiene il dispositivo (e noi) al sicuro dall'alta tensione e semplifica l'installazione. Non dobbiamo tagliare la linea o interrompere l'alimentazione per montarli: basta fissarli e partire.

PRINCIPIO OPERATIVO

Principio di rilevamento dei cortocircuiti:

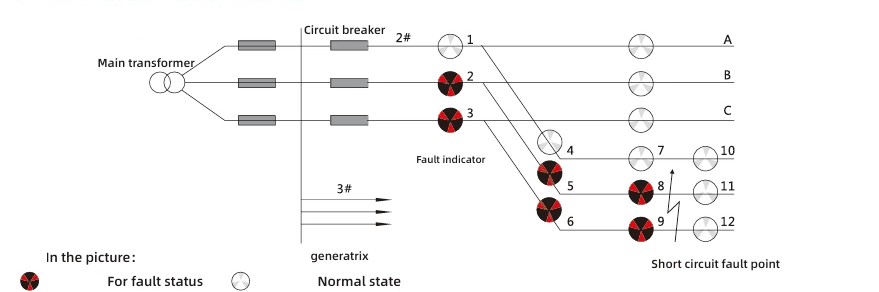

In base alle caratteristiche dei fenomeni di cortocircuito, come criterio di intervento viene utilizzato lo sbalzo di corrente durante un cortocircuito accompagnato dalla mancanza di alimentazione del dispositivo di protezione. Il metodo di interpretazione del diagramma di indicazione dei guasti è il seguente: Quando le spie 2, 5 e 8 della fase A della linea 2, nessuna spia sulla fase B, le spie 3, 6 e 9 della fase C diventano tutte rosse, mentre le spie 11 e 12 rimangono bianche, si può determinare che si è verificato un guasto di cortocircuito in quel punto della linea in uscita.
