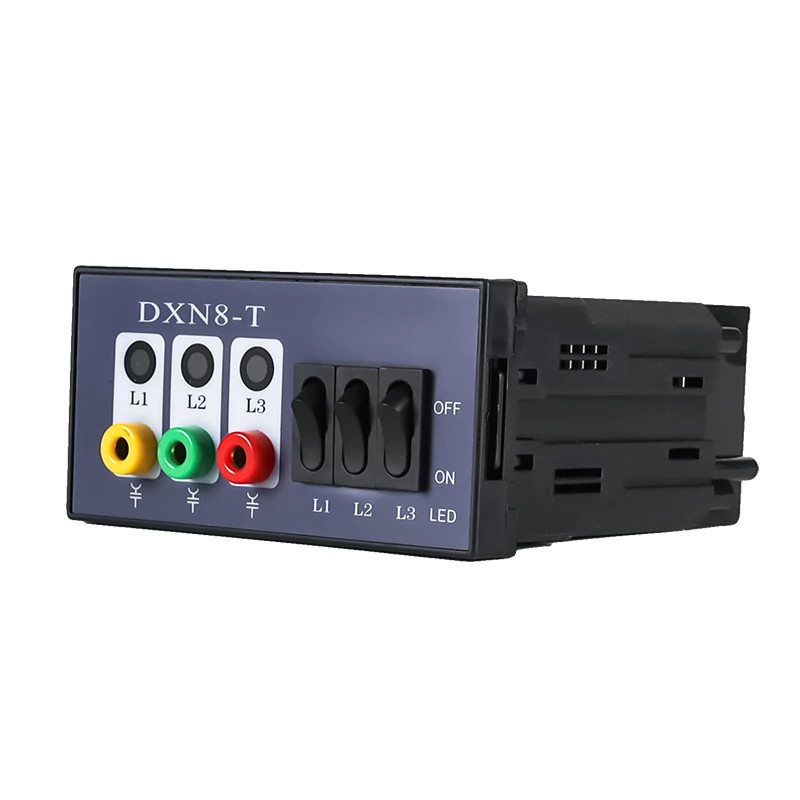

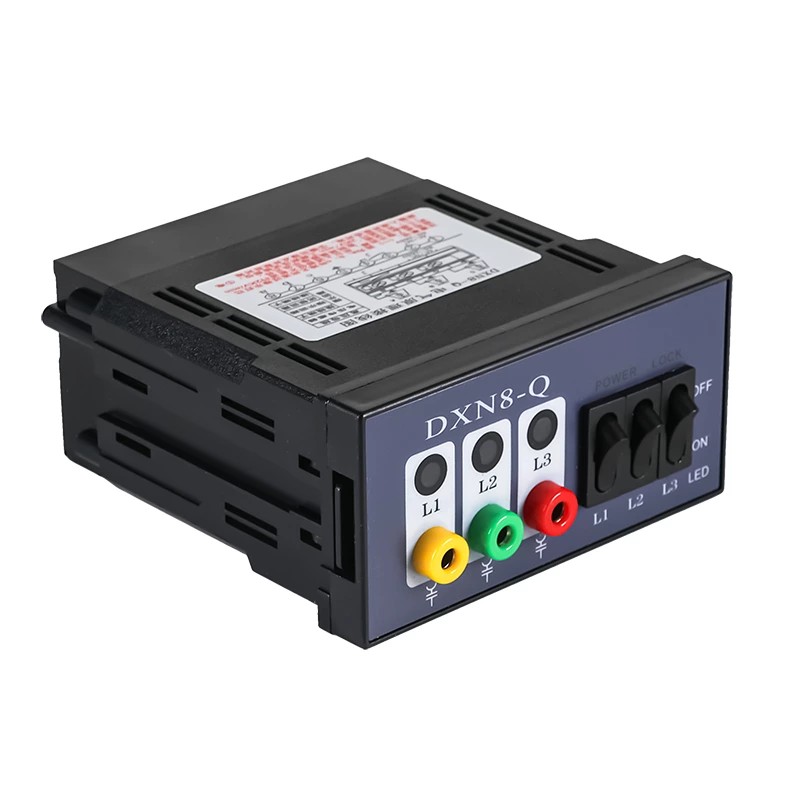

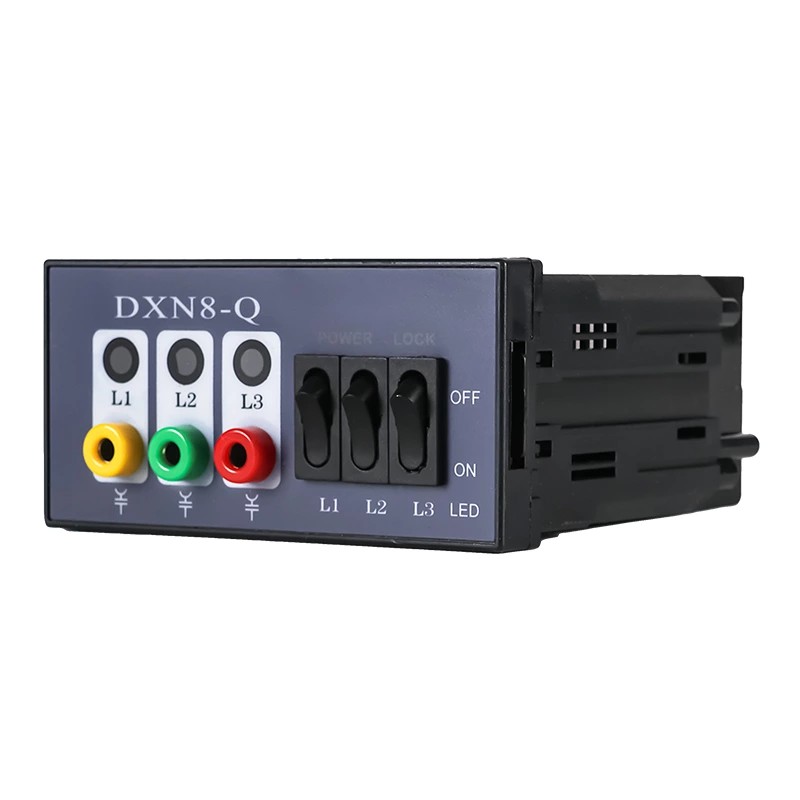

Dispositivo di visualizzazione live ad alta tensione per interni tipo interblocco DXN8-T/Q

In qualità di produttore professionale in Cina, Comewill vorrebbe fornirti un dispositivo di visualizzazione live ad alta tensione per interni di qualità con interblocco DXN8-T/Q, progettato per essere montato direttamente su apparecchiature ad alta tensione per interni e il suo unico compito è farti capire a colpo d'occhio se l'attrezzatura è attraversata da elettricità. Per gli elettricisti in loco e il personale addetto alla manutenzione, questa soluzione evita tanti problemi: non sarà più necessario perdere tempo con quelle noiose e lunghe fasi di rilevamento. Fornisce istruzioni di sicurezza estremamente chiare fin dall'inizio, il che riduce davvero il rischio di scosse elettriche derivanti da una valutazione errata se un dispositivo è sotto tensione.

Caratteristiche principali:

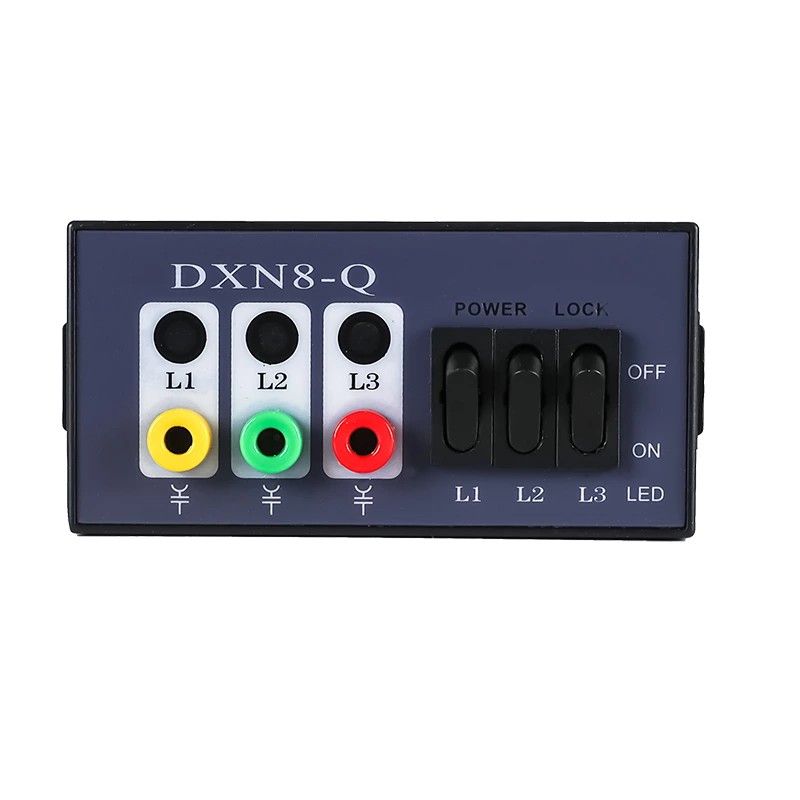

Effetto di avviso super intuitivo: quando l'apparecchiatura trasporta alta tensione, le luci LED nella finestra del display lampeggiano in modo molto intenso: è come un grande e accattivante promemoria che dice "alta tensione sotto tensione, non avvicinarti!". Se non c'è tensione, il display diventa completamente scuro, senza alcuna luce. Nessun segnale confuso, così puoi sapere che è sicuro in una frazione di secondo, anche a pochi passi di distanza. Utilizziamo specificamente LED ad alta luminosità, quindi sono facili da individuare anche in stanze elettriche luminose e ben illuminate.

Abbastanza resistente e affidabile per l'uso in loco: il guscio è realizzato in plastica ABS ignifuga di livello industriale. Questo materiale può sopportare di essere spostato e installato più volte: non si graffia facilmente e può subire qualche urto qua e là. Ancora più importante, è un isolante di prim’ordine, quindi tiene sotto controllo i campi elettrici e previene shock accidentali. Anche nelle stanze elettriche polverose, un po' umide o con grandi sbalzi di temperatura, funziona in modo stabile come una roccia, senza problemi.

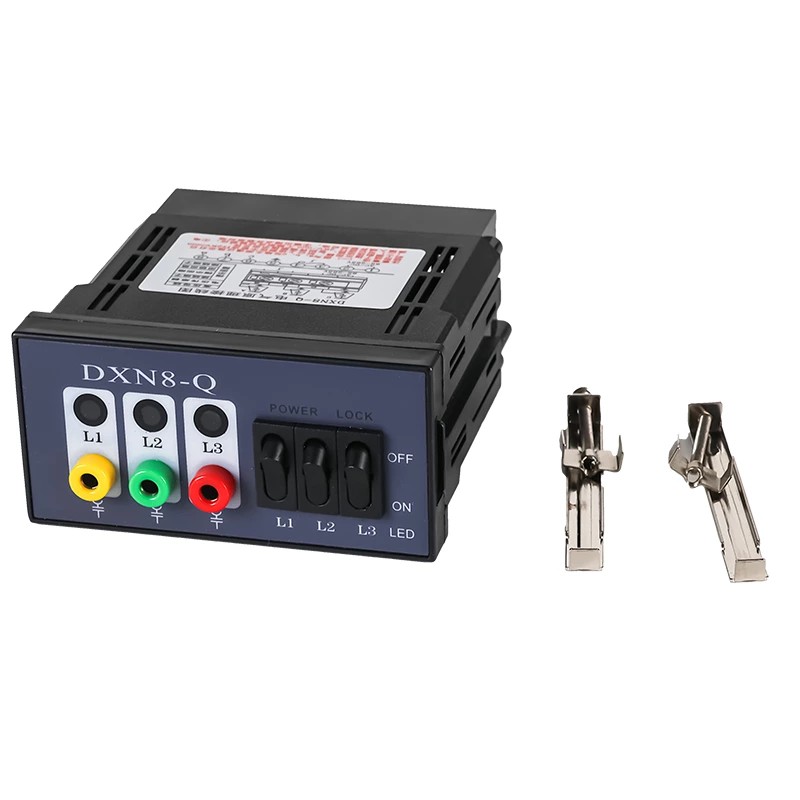

L'installazione è semplicissima: l'indicatore è dotato di fori standard preforati, quindi non è necessario misurare e forare sul posto: consente di risparmiare un sacco di tempo. Nella confezione inseriamo anche un set completo di parti di montaggio: viti, guarnizioni, tutto il necessario. I team in loco non necessitano di strumenti speciali o di eseguire complicate operazioni di debug. Possono ripararlo e renderlo pronto per l'uso in appena un paio di minuti, riducendo anche i costi di manodopera.

Posizioni tipiche di installazione

Questo dispositivo di visualizzazione dal vivo ad alta tensione per interni con interblocco DXN8-T/Q è installato principalmente in posizioni chiave degli impianti elettrici interni dove è necessario vedere chiaramente se qualcosa è sotto tensione. Si adatta alla maggior parte delle apparecchiature principali nelle configurazioni di distribuzione ad alta tensione, in particolare:
Sbarre in ingresso (il punto di partenza della distribuzione dell'energia, necessita del monitoraggio 24 ore su 24, 7 giorni su 7 dello stato di energizzazione per garantire un'alimentazione stabile)
Interruttori automatici (componenti di controllo principali: prima di eseguire qualsiasi lavoro di manutenzione, è assolutamente necessario verificare che sia sicuro e questo indicatore te lo dice immediatamente)
Trasformatori principali (apparecchiature chiave per la conversione della potenza, necessitano di un'indicazione costante di energizzazione per tenere traccia del suo stato di funzionamento)
Armadi elettrici (aree con operazioni e manutenzioni frequenti: avere istruzioni di sicurezza chiare qui è fondamentale per tenere il personale fuori pericolo)
Altre apparecchiature elettriche ad alta tensione per interni (come scatole di giunzione ad alta tensione, reattori ad alta tensione, ecc.)

Principio di funzionamento

Il dispositivo di visualizzazione live ad alta tensione per interni DXN8-T/Q con interblocco funziona secondo il principio dell'accoppiamento del campo elettrico: per dirla in termini semplici, utilizza il campo elettrico ad alta tensione e il sensore integrato per funzionare. Adotta il campionamento induttivo senza contatto, in modo da poter rilevare lo stato di energizzazione e mostrarlo da una distanza di sicurezza. A differenza dei rilevatori di tipo a contatto vecchio stile, questo non tocca mai direttamente le parti sotto tensione ad alta tensione. Ciò non è solo utile per prolungare la durata del dispositivo, ma lo rende anche estremamente sicuro per le persone che lavorano sul posto.

Analizziamo il processo di lavoro passo dopo passo, in modo piacevole e facile da capire:
All'interno del dispositivo sono presenti tre unità sensore indipendenti. Ciascuna unità è collegata rispettivamente alle sbarre trifase A, B, C del sistema ad alta tensione. In questo modo possiamo rilevare lo stato di energizzazione di tutte e tre le fasi senza perderne nessuna, senza punti ciechi nella protezione.

Durante l'installazione, i tre sensori devono essere configurati rigorosamente in conformità con gli standard nazionali di sicurezza elettrica. Non toccano assolutamente le parti sotto tensione ad alta tensione e mantengono una distanza di sicurezza sufficiente. Ciò elimina completamente il rischio di dispersioni elettriche o cortocircuiti, rendendo il processo di installazione e utilizzo totalmente sicuro.

Quando l'apparecchiatura ad alta tensione è sotto tensione, i sensori cattureranno il segnale del campo elettrico emesso dalle parti sotto tensione. All’interno del sensore, questo segnale viene convertito in un segnale elettrico stabile, che viene poi trasmesso al modulo di potenza del display.

Una volta che il modulo di alimentazione riceve questo segnale valido, farà lampeggiare le spie trifase sul display, indicando chiaramente che l'apparecchiatura ad alta tensione è alimentata. Se non viene rilevato alcun segnale di campo elettrico (ovvero, non c'è tensione), le spie rimarranno spente, fornendo un chiaro segnale di sicurezza.

Funzione di indicazione dei guasti

Oltre alla funzione di base di mostrare lo stato di energizzazione, questo dispositivo di visualizzazione live ad alta tensione per interni con interblocco DXN8-T/Q aiuta anche nella diagnosi dei guasti: è estremamente utile per i team di manutenzione in loco:

Rileva guasti a terra monofase

Fase di guasto sull'indicatore OFF

Le fasi normali degli indicatori continuano a lampeggiare

Consente una rapida localizzazione dei guasti senza strumenti aggiuntivi

Riduce i tempi di inattività e gli sforzi di manutenzione

Vantaggi e valore del prodotto

1. Maggiore sicurezza

Avviso visivo immediato

Impedisce valutazioni errate delle apparecchiature sotto tensione

2. Bassi costi di manutenzione

Struttura semplice, basso tasso di fallimento

Durata di servizio 8-10 anni

Funzionamento esente da manutenzione

3. Forte compatibilità

Adatto per la maggior parte dei sistemi HV interni

Compatibile con diverse marche di apparecchiature

Semplifica gli appalti

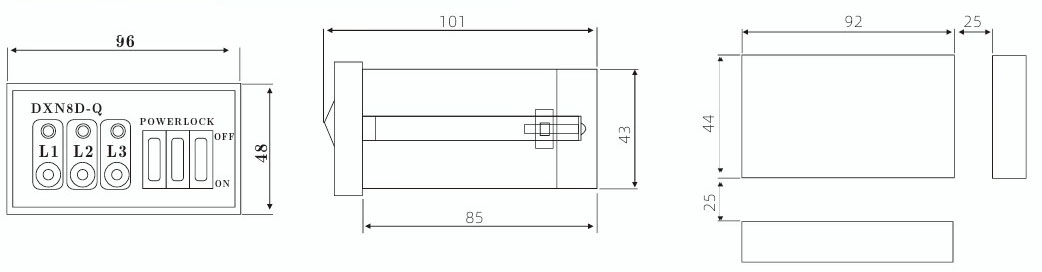

Forma e dimensione di apertura

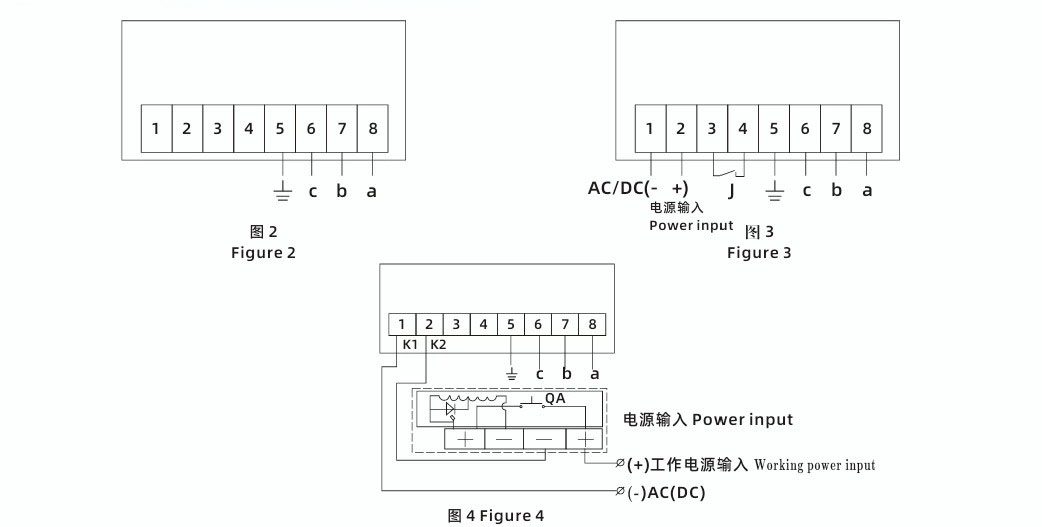

Schema elettrico vista posteriore
