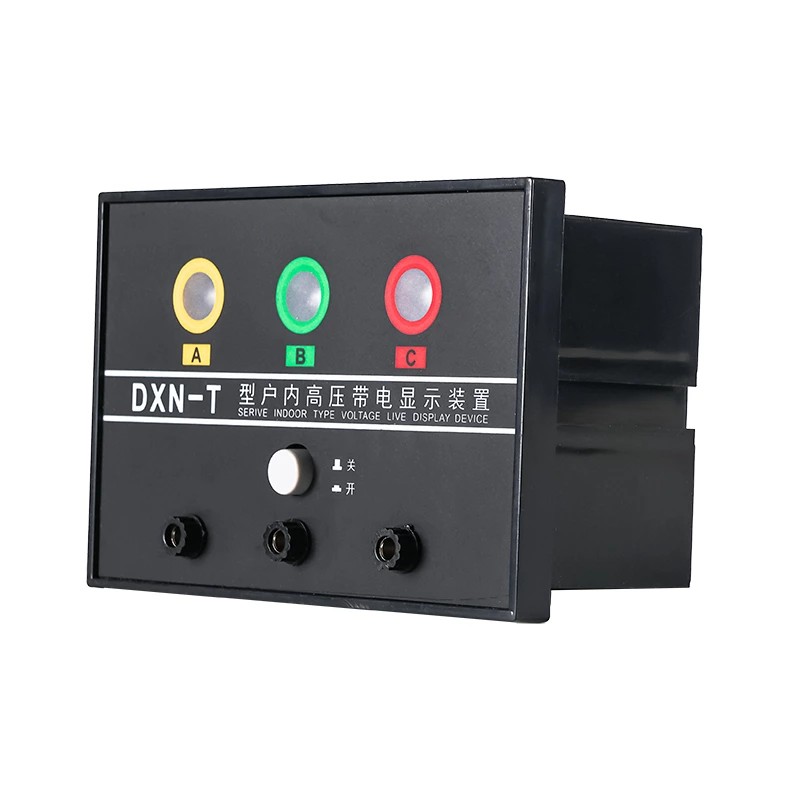

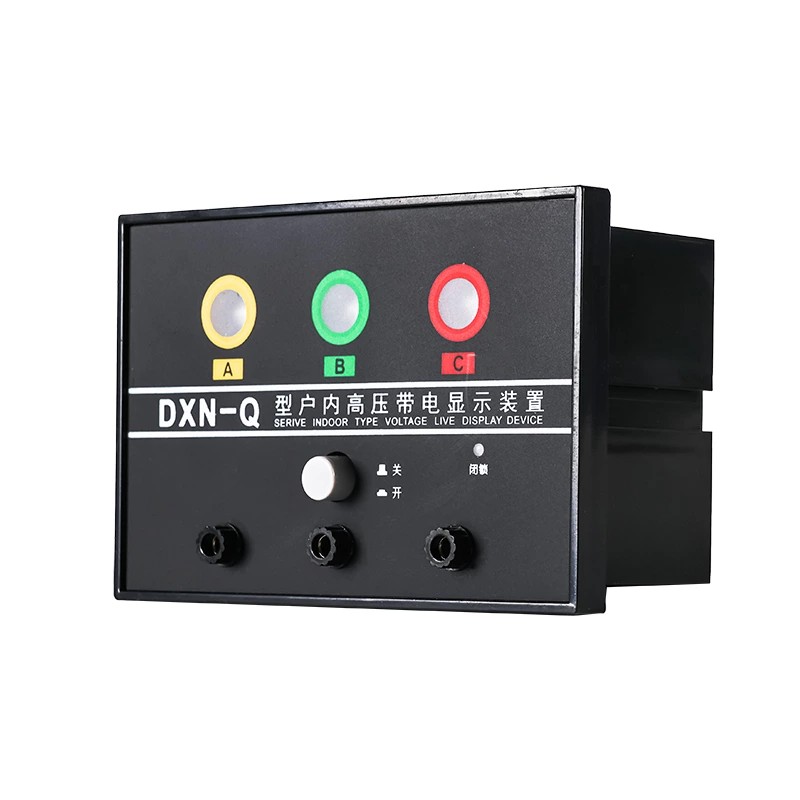

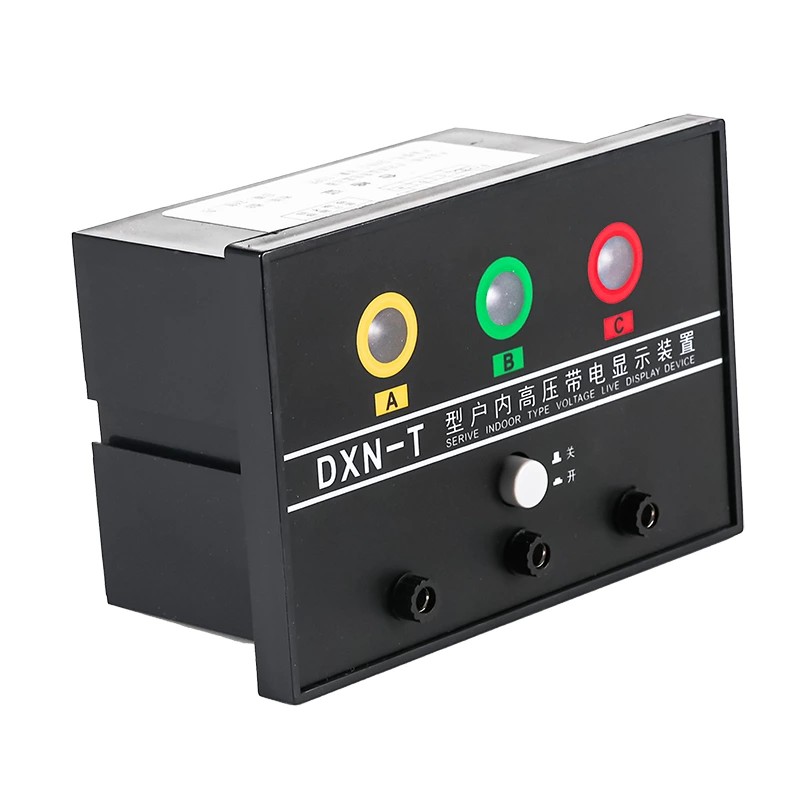

Indicatore display live ad alta tensione per interni DXN-Q/T

In qualità di produttore professionale di dispositivi di visualizzazione live ad alta tensione di alta qualità, puoi essere certo di acquistare l'indicatore di visualizzazione live ad alta tensione per interni DXN-Q/T dalla nostra fabbrica e ti offriremo servizio post-vendita e consegna puntuale.

Posizioni tipiche di installazione

Avviso super intuitivo: quando l'apparecchiatura è ad alta tensione, la finestra del display lampeggia in modo molto intenso: è come un grande ed evidente cartello che dice "alta tensione sotto tensione, stai lontano!". Se non c'è tensione, il display è completamente scuro. Nessun segnale vago, quindi puoi dire immediatamente che è sicuro, anche a pochi passi di distanza.

Robusto e affidabile: il guscio è realizzato in plastica ABS ignifuga di livello industriale. Questa roba può sopportare di essere spostata e installata molte volte: non si graffia facilmente e può subire piccoli urti. Ancora più importante, è un isolante di prim’ordine, quindi mantiene i campi elettrici bloccati e previene shock accidentali. Anche nelle stanze elettriche polverose, un po' umide o con sbalzi di temperatura, funziona stabilmente come una roccia.

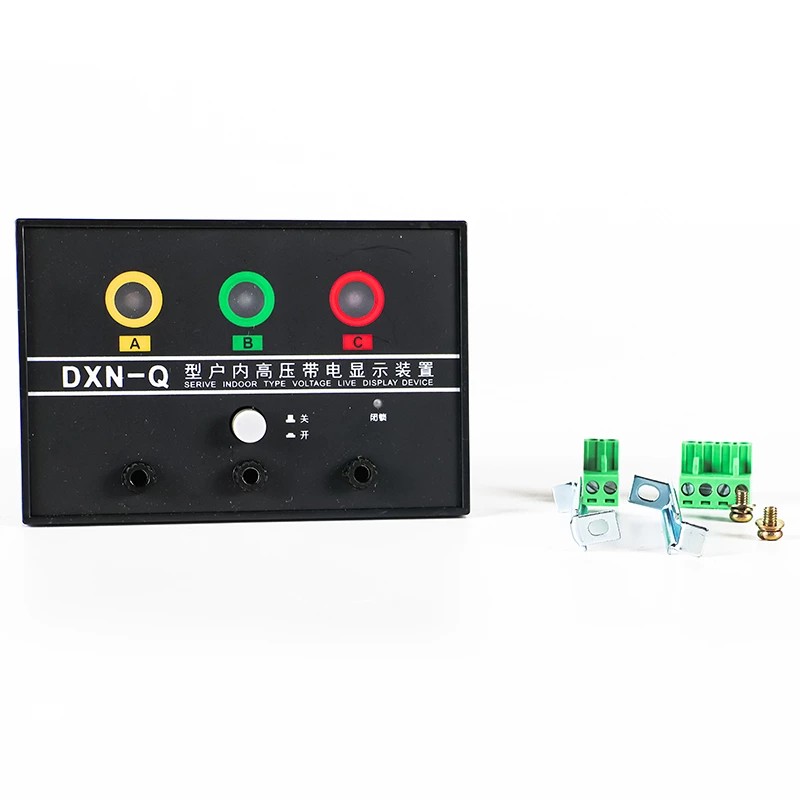

Si installa in un batter d'occhio: l'indicatore con display live ad alta tensione per interni DXN-Q/T è dotato di fori standard preforati, quindi non è necessario misurare e forare sul posto. Forniamo anche un set completo di punte di montaggio: viti, guarnizioni, tutto ciò di cui hai bisogno. I team in loco non hanno bisogno di strumenti speciali o di complicarsi il debugging. Possono ripararlo in appena un paio di minuti, risparmiando un sacco di tempo e fatica.

Posizioni tipiche di installazione

Questo indicatore con display in tempo reale ad alta tensione viene posizionato principalmente nei punti chiave degli impianti elettrici interni dove è necessario vedere chiaramente se qualcosa è sotto tensione. Si adatta alla maggior parte dei dispositivi principali nelle configurazioni di distribuzione ad alta tensione, come:
Sbarre in ingresso (il punto di partenza della distribuzione dell'energia, deve tenere d'occhio lo stato di energizzazione 24 ore su 24, 7 giorni su 7)
Interruttori automatici (parti di controllo principali: prima di iniziare la manutenzione, devi essere sicuro al 100% che sia sicuro e questo indicatore te lo dice)
Trasformatori principali (apparecchiature chiave per la conversione della potenza, necessitano di un'indicazione costante di energizzazione in modo da sapere che funziona correttamente)
Armadi elettrici (aree in cui le persone lavorano molto: avere istruzioni di sicurezza chiare qui tiene tutti fuori dai guai)
Altre apparecchiature elettriche ad alta tensione per interni (come scatole di giunzione ad alta tensione, reattori ad alta tensione, ecc.)

Principio di funzionamento

Il dispositivo funziona secondo il principio dell’accoppiamento del campo elettrico: è un modo elegante per dire che utilizza il campo elettrico ad alta tensione e il sensore integrato per funzionare. Prende campioni induttivi (senza contatto), quindi può rilevare se qualcosa è sotto tensione e mostrare lo stato da una distanza di sicurezza. A differenza dei vecchi rilevatori a contatto, questo non tocca mai direttamente le parti sotto tensione ad alta tensione. Ciò lo rende estremamente sicuro sia per il dispositivo stesso che per le persone che lavorano sul posto.

Analizziamo come funziona passo dopo passo, bello e semplice:

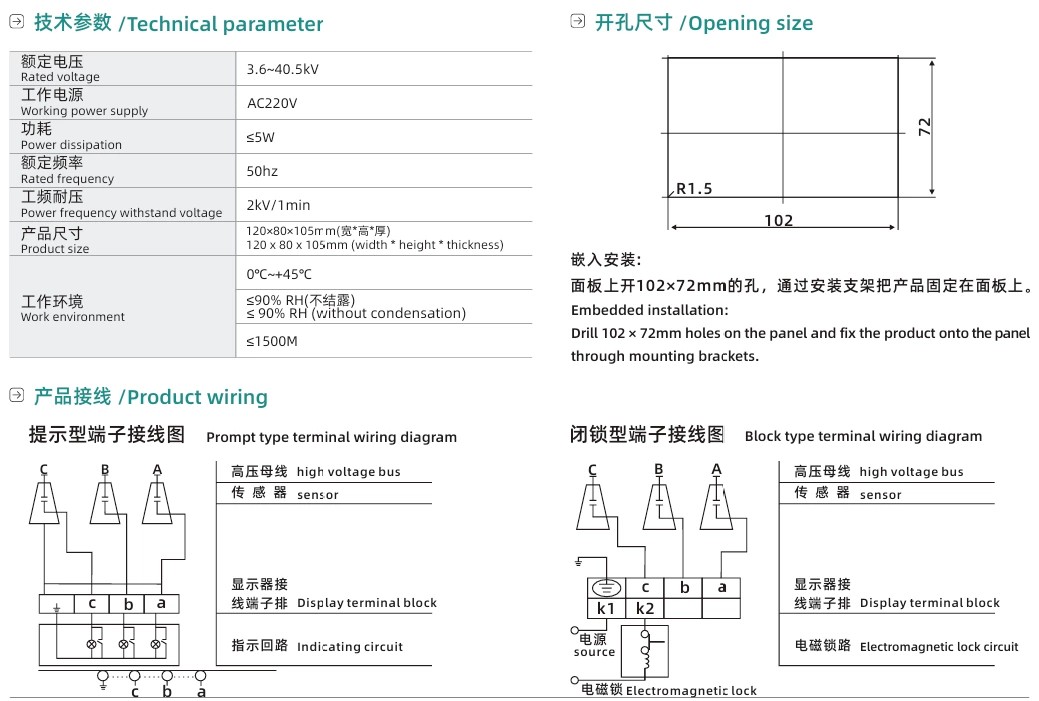

All'interno dell'indicatore di visualizzazione live ad alta tensione per interni DXN-Q/T, sono presenti tre unità sensore separate. Ognuno si collega alle sbarre trifase A, B, C del sistema ad alta tensione. In questo modo possiamo verificare lo stato di energizzazione di tutte e tre le fasi, senza errori.
Al momento dell'installazione, i tre sensori vengono configurati seguendo rigorosamente le norme nazionali di sicurezza elettrica. Non toccano assolutamente le parti sotto tensione ad alta tensione e mantengono una distanza di sicurezza adeguata. Ciò significa nessun rischio di dispersioni elettriche o cortocircuiti: totalmente sicuro.
Quando l'apparecchiatura ad alta tensione è sotto tensione, i sensori rilevano il segnale del campo elettrico da quelle parti sotto tensione. All'interno del sensore, il segnale viene trasformato in un segnale elettrico stabile e quindi inviato al modulo di alimentazione del display.
Una volta che il modulo di alimentazione riceve il segnale valido, fa lampeggiare la spia per avvisare le persone. Se non c'è segnale di campo elettrico (ovvero assenza di tensione), la spia rimane spenta: segnale chiaro e sicuro.

Funzione di indicazione dei guasti

Oltre a mostrare semplicemente se qualcosa è sotto tensione, questo dispositivo aiuta anche a individuare i guasti: molto utile per i team di manutenzione in loco:
Se si verifica un guasto a terra monofase nel sistema ad alta tensione, il campo elettrico della fase collegata a terra scomparirà. Immediatamente, la spia relativa alla fase collegata a terra sul display si spegne, mentre le altre due fasi normali rimangono accese. Questa chiara differenza consente agli addetti alla manutenzione di individuare la fase difettosa in pochissimo tempo, senza bisogno di portare con sé strumenti di rilevamento aggiuntivi. Ciò accelera notevolmente la risoluzione dei guasti e riduce il tempo di inattività del sistema di distribuzione dell'energia.

Vantaggi e valore del prodotto

1. Molto più sicuro sul posto: l'avviso visivo estremamente chiaro elimina praticamente il rischio di scosse elettriche dovute a un'errata valutazione dello stato dell'attrezzatura. È una solida rete di sicurezza per tutto il personale operativo e di manutenzione.
2. Economico da usare a lungo termine: non ci sono parti elettroniche complicate e fantasiose in questo dispositivo, quindi non si rompe quasi mai. Il guscio in ABS ignifugo e gli indicatori LED di buona qualità garantiscono una durata di 8-10 anni in condizioni di utilizzo normale. E la parte migliore? Non è necessario eseguire alcuna manutenzione mentre è in funzione: fa risparmiare un sacco di soldi e problemi per la manutenzione successiva.
3. Super compatibile: funziona con la maggior parte dei sistemi interni ad alta tensione da 6 KV a 35 KV. Può essere abbinato ad apparecchiature ad alta tensione di tutti i tipi di marche, quindi è davvero versatile: non è necessario acquistare indicatori diversi per apparecchiature diverse.
