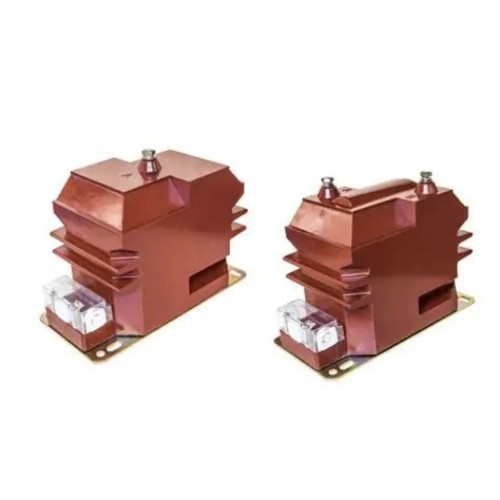

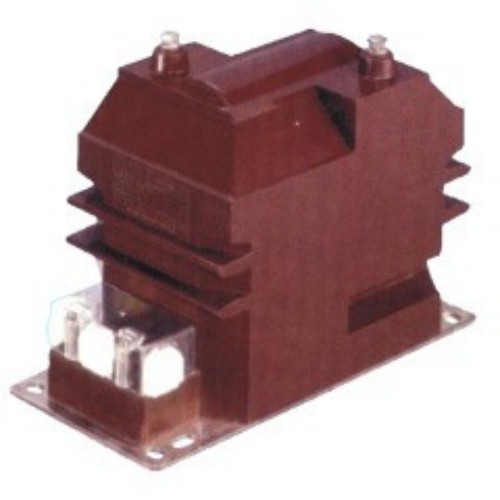

Il trasformatore di tensione JDZ10-3/6/10A di alta qualità è offerto dal produttore cinese Comewill. Progettati per applicazioni critiche, offrono prestazioni affidabili per la misurazione della tensione, il conteggio dell'energia, il monitoraggio in tempo reale e la protezione dei relè nei sistemi di alimentazione a media tensione.
La serie JDZ10 è progettata per adattarsi a livelli di tensione di 3 kV, 6 kV e 10 kV, con compatibilità sia per le frequenze 50 Hz che 60 Hz, rendendoli adattabili a diverse condizioni operative di media tensione. Realizzati in stretta conformità con gli standard IEC 186 e GB1207-2006, questi trasformatori forniscono una base stabile e affidabile per la misurazione e la protezione del sistema. In qualità di fabbrica affidabile con sede in Cina, Comewill garantisce che ogni unità soddisfi rigorosi parametri di qualità.

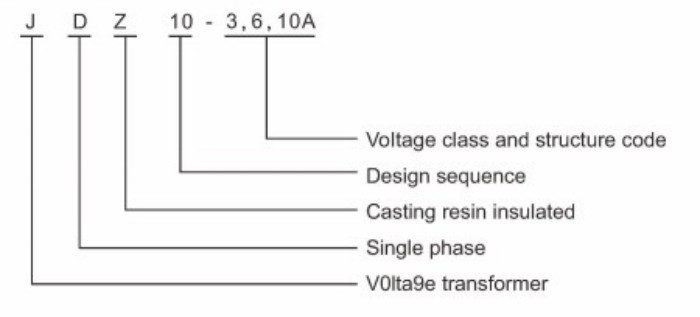

La designazione del modello dei trasformatori di tensione RZL-10 e JDZ10-3/6/10 di Comewill definisce chiaramente gli attributi principali del dispositivo:
J: Trasformatore di tensione – specifica la categoria dell'apparecchiatura.
D: Monofase – adatto per applicazioni in sistemi di alimentazione monofase.
Z: Isolamento in resina epossidica: migliora le prestazioni di isolamento e la durata.
3, 6, 10: Livelli di tensione: identifica la compatibilità con i sistemi da 3 kV, 6 kV e 10 kV.
I trasformatori supportano configurazioni di cablaggio sia monofase che trifase, offrendo flessibilità per vari requisiti di installazione.

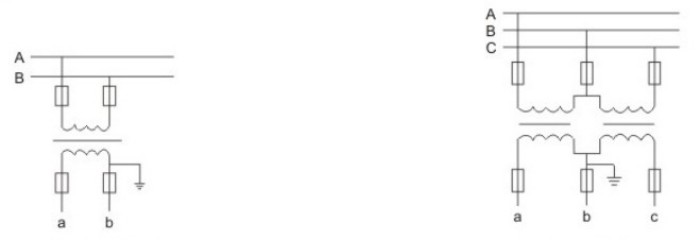

Schema elettrico linea monofase
Schema elettrico linea trifase
Schema elettrico di una linea monofase Schema elettrico di una linea trifase

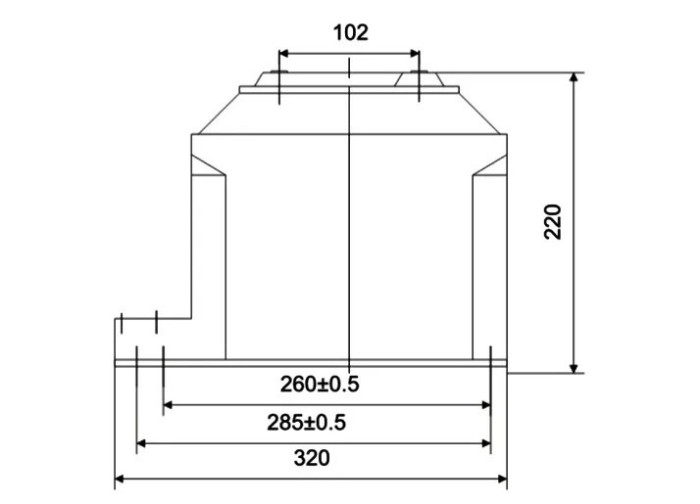

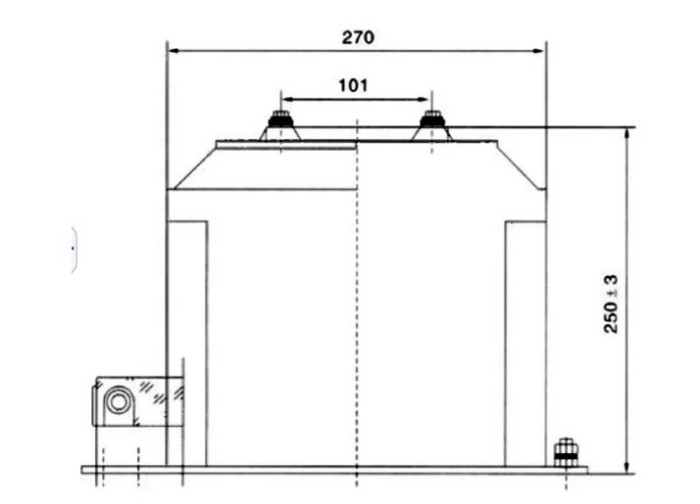

Per garantire prestazioni ottimali e una durata operativa prolungata, si consigliano le seguenti condizioni operative per il trasformatore di tensione Comewill JDZ10-3/6/10A:
Altitudine: Adatto per installazione fino a 3.000 metri sopra il livello del mare, con funzionamento stabile in zone ad alta quota senza particolari modifiche.
Temperatura ambiente: intervallo di temperatura operativa compreso tra -5°C e +40°C per prevenire il degrado dell'isolamento e la deviazione della precisione.
Umidità relativa: massimo 65% a 20°C per evitare l'invecchiamento dei componenti interni causato dall'umidità.
Livello di inquinamento: progettato per ambienti con inquinamento di Classe II, in grado di gestire piccole contaminazioni interne o esterne.
Ambiente di installazione: deve essere privo di gas corrosivi per proteggere l'involucro e gli avvolgimenti interni.
Se l'ambiente di installazione da parte tua è speciale (come elevata umidità e gas corrosivi), puoi comunicare in anticipo per personalizzare un piano di adattamento!
Il trasformatore di tensione JDZ10-3/6/10A è prodotto in conformità agli standard GB20840.3-2013 e GB20840.1-2010, garantendo la piena conformità ai requisiti nazionali. Le specifiche chiave includono:
Fattore di potenza del carico: cos Φ = 0,8 (lag), allineato con le caratteristiche convenzionali del circuito secondario.
Distanza di dispersione: progettato per il livello di inquinamento II, riducendo al minimo i rischi di scariche elettriche dell'isolamento.
Prestazioni: misurazione stabile e risposta di protezione in condizioni operative standard.
| Tipo | Rapporto tensione nominale (V) | Frequenza (Hz) | Classe di precisione e potenza nominale (VA) | Uscita limite (VA) | Livello di isolamento nominale (kV) | Osservazione | |||
| 0.2 | 0.5 | 1 | 6P | ||||||
| JDZ10-3A | 3000/100 | 50.6 | 150 | 30 | 60 |
|
150 | 3,6/25/40 | Uguale a RZL10 |
| JDZ10-6A | 6000/100 | 15 | 30 | 60 |
|
150 | 7.2/32/60 | ||
| JDZ10-10A | 10000/100 | 15 | 30 | 60 |
|
150 | 42/12/75 | ||
| JDZ10-3B | 3000/100 | 25 | 50 | 90 |
|
300 | 3,6/25/40 | ||
| JDZ10-6B | 6000/100 | 25 | 50 | 90 |
|
300 | 7.2/32/60 | ||
| JDZ10-10B | 10000/100 | 25 | 50 | 90 |
|
300 | 42/12/75 |
|
|
| JDZx10-3AG | 3000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 3,6/25/40 | ||
| JDZx10-6AG | 6000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 7.2/32/60 | ||
| JDZx10-10AG | 10000/√3/100/√3/100/3 |
|
40 | 60 | 50 | 150 | 42/12/75 | ||
| JDZx10-3BG | 3000/√3/100/√3/100/3 |
|
40 | 90 | 50 | 400 | 3,6/25/40 | ||
| JDZx10-6BG | 6000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 7.2/32/60 | ||
| JDZx10-10BG | 10000/√3/100/√3/100/3 |
|
50 | 90 | 50 | 400 | 42/12/75 | ||
1. Quali sono le caratteristiche principali di questo trasformatore di tensione JDZ10-3/6/10A?
Isolamento in resina epossidica, completamente sigillato, design monofase, dimensioni compatte ed elevata durata.
2. Quali livelli di tensione e frequenze sono supportati?
3 kV, 6 kV e 10 kV, compatibili con sistemi a 50 Hz o 60 Hz.
3. A quali standard è conforme?
IEC 186 e GB1207-2006 (GB20840.3-2013 / GB20840.1-2010).
4. Quali sono le condizioni operative richieste?
Altitudine ≤3000 m, temperatura da -5°C a +40°C, umidità ≤65% a 20°C, livello di inquinamento di Classe II, assenza di gas corrosivi.
5. Può essere personalizzato per ambienti particolari?
Sì, Comewill offre la personalizzazione per condizioni di elevata umidità o corrosive.
6. Cosa significano le lettere modello?
J = Trasformatore di tensione, D = Monofase, Z = Isolamento in resina epossidica, 3/6/10 = Livello di tensione.
7. Quali classi di precisione sono disponibili?
0,2, 0,5, 1 e 6P, con potenze nominali da 15 VA a 90 VA.
