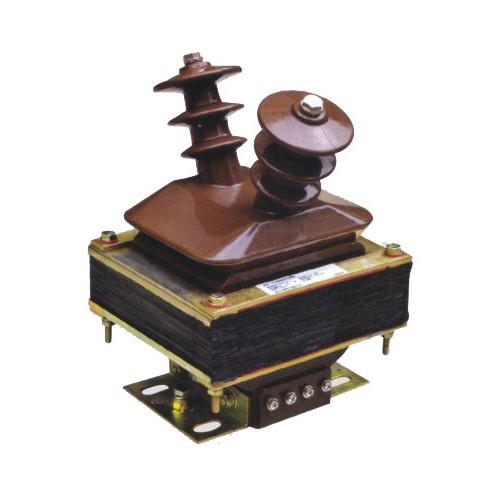

Il trasformatore di tensione JDZJ-3/6/10W di Comewill Factory utilizza una tecnologia di isolamento in resina epossidica completamente chiusa e colata sotto vuoto. Con un livello di scarica parziale di ≤20 pC, presenta proprietà a prova di umidità, resistenza all'inquinamento e anti-invecchiamento, consentendo un funzionamento esente da manutenzione per l'intera durata di servizio.
Modelli completi: inclusi JDZJ-3 (W), JDZJ-6 (W) e JDZJ-10 (W), corrispondenti rispettivamente a livelli di tensione nominale di 3 kV, 6 kV e 10 kV, in grado di soddisfare le esigenze di approvvigionamento di diverse condizioni di tensione.
Elevata precisione di misurazione: l'adozione di una struttura monofase con design a doppio avvolgimento, un controllo rigoroso degli errori di misurazione, in conformità con standard di misurazione e protezione ad alta precisione, può ridurre il rischio di errori dopo il funzionamento dell'apparecchiatura.
Durevole: adottando la tecnologia di isolamento della colata sotto vuoto in resina epossidica completamente chiusa, ha le caratteristiche di resistenza all'umidità, prevenzione dell'inquinamento e resistenza all'invecchiamento. La capacità di scarico locale è ≤ 20pC, il che consente di non richiedere manutenzione per tutta la vita e di ridurre notevolmente l'investimento in costi operativi e di manutenzione successivi.
Sicuro e affidabile: forte resistenza allo stress ambientale, buona resistenza all'arco e alla sovratensione, prodotto rigorosamente in conformità con lo standard GB 1207, adatto per ambienti inquinati di Classe II, garantendo un funzionamento stabile del sistema di alimentazione.
Installazione semplice: il prodotto ha dimensioni ridotte, peso leggero, supporta l'installazione in qualsiasi direzione e può connettersi perfettamente con quadri ad alta tensione e altre apparecchiature, rendendolo più adattabile per l'approvvigionamento.
I trasformatori di tensione del trasformatore di tensione JDZJ-3/6/10W prodotti dalla nostra azienda sono stati sottoposti a severi test di qualità, tecnologia matura e un'ampia gamma di adattabilità, rendendoli una scelta di approvvigionamento conveniente per progetti di ingegneria energetica e distribuzione industriale.
Durante il periodo di cooperazione nell'approvvigionamento, possiamo fornire file di parametri tecnici completi, guida alla selezione professionale e servizi completi di supporto post-vendita per aiutare il vostro progetto di approvvigionamento ad avanzare senza intoppi e ad atterrare in modo efficiente.
Il trasformatore di tensione Comewill JDZJ-3/6/10W può essere applicato direttamente ai processi di alimentazione principali come la misurazione dell'energia, il controllo della tensione e la protezione dei relè e può adattarsi sia ad ambienti interni che ad ambienti operativi industriali complessi.
Altitudine non superiore a 1000 metri;
Temperatura ambientale da -5 ℃ a +40 ℃;
A 20 ℃, l'umidità relativa non deve superare l'85%.
Il prodotto ha superato il test di vibrazione con intensità di 0,4 g, che equivale a un terremoto di magnitudo 9 sulla scala Richter. Buona resistenza alle macchie, adatto all'uso in ambienti moderatamente inquinati. Le condizioni di cui sopra possono garantire il funzionamento stabile dei trasformatori JDZJ-6 e JDZJ-10 (W) in vari ambienti e sollecitazioni meccaniche, particolarmente adatti per scenari di installazione interna.

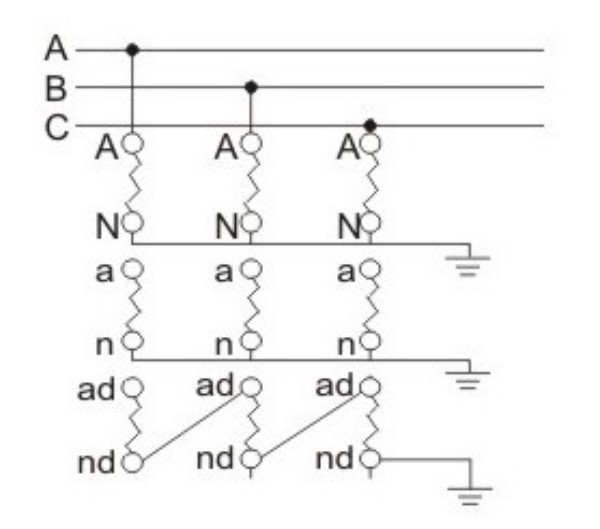

Schema elettrico della linea trifase
| Parametro | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
| Rapporto di tensione nominale | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| Frequenza (Hz) | 50 | 50 | 50 |
| Potenza secondaria nominale (VA)Classe di precisione 0,5Classe di precisione 1Classe di precisione 3 | 305080 | 5080200 | 80150300 |
| Potenza massima (VA) | 200 | 400 | 500 |
| Livello di isolamento nominale | 3,5/23/40 | 6.9/32/60 | 42/12/75 |
Personalizzazione: la nostra fabbrica supporta rapporti di tensione, uscite secondarie e livelli di isolamento personalizzabili per soddisfare le vostre esigenze specifiche e l'ambiente operativo speciale. Il nostro team può progettare prodotti su misura per ottimizzare le prestazioni e la stabilità e soddisfare i requisiti del sistema di alimentazione.

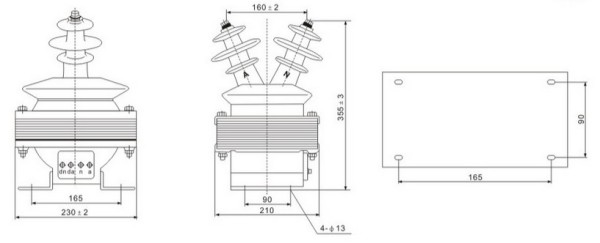

JDZJ-3.6.10(W) Schema e dimensioni dell'installazione
