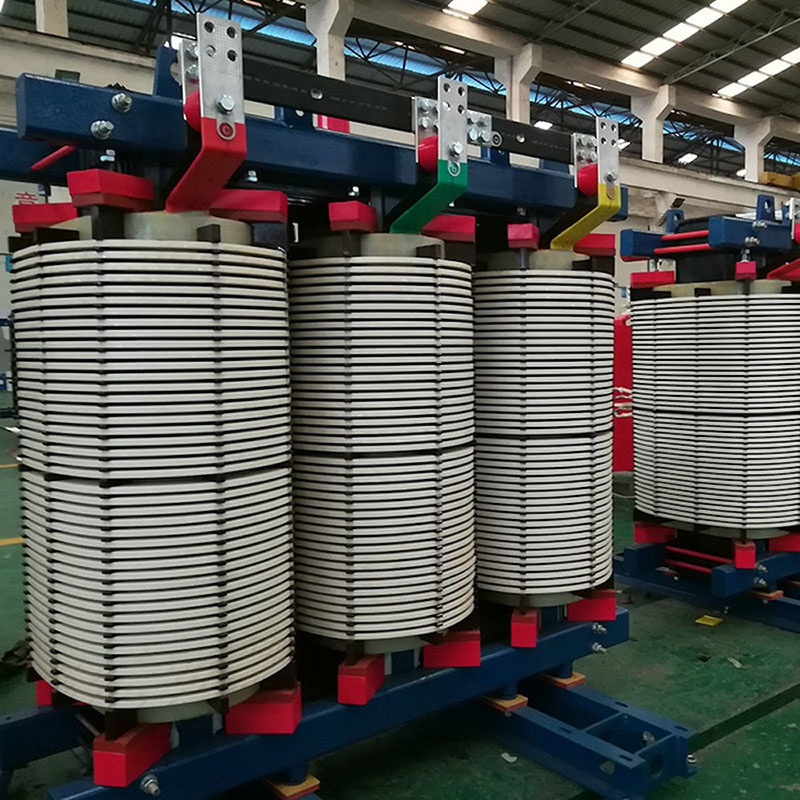

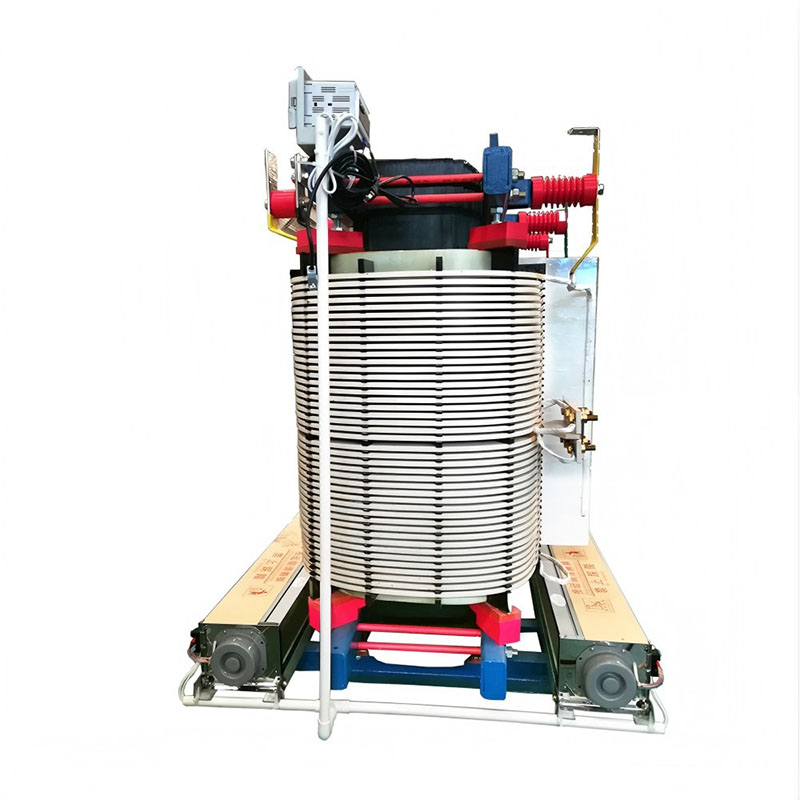

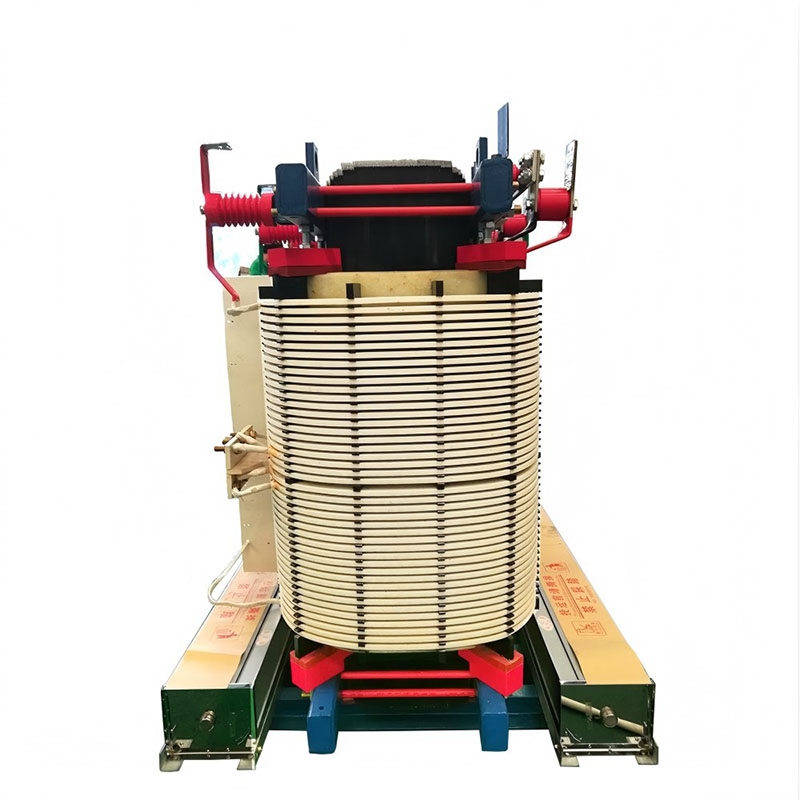

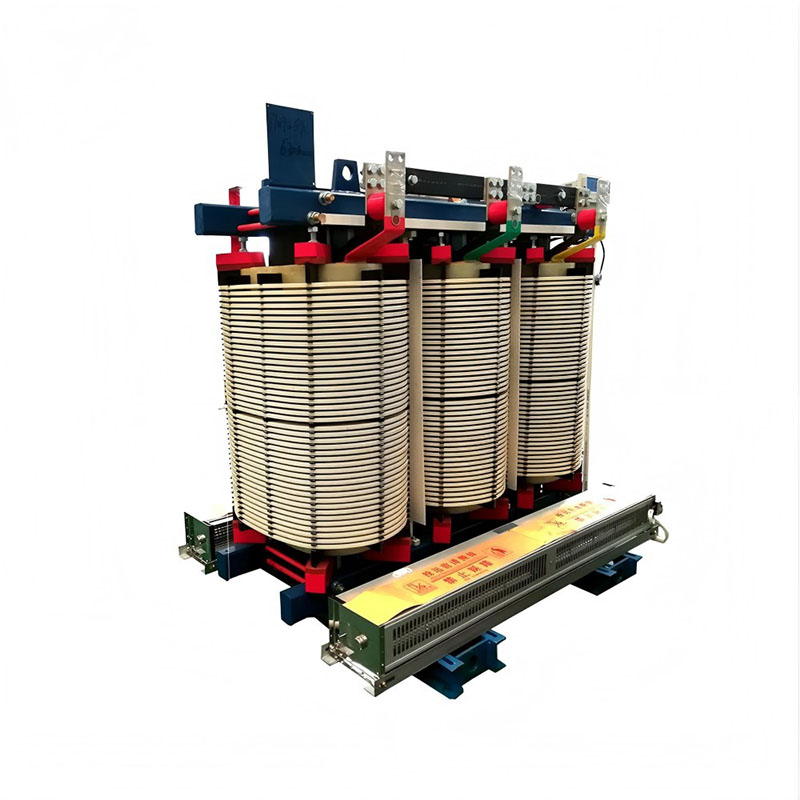

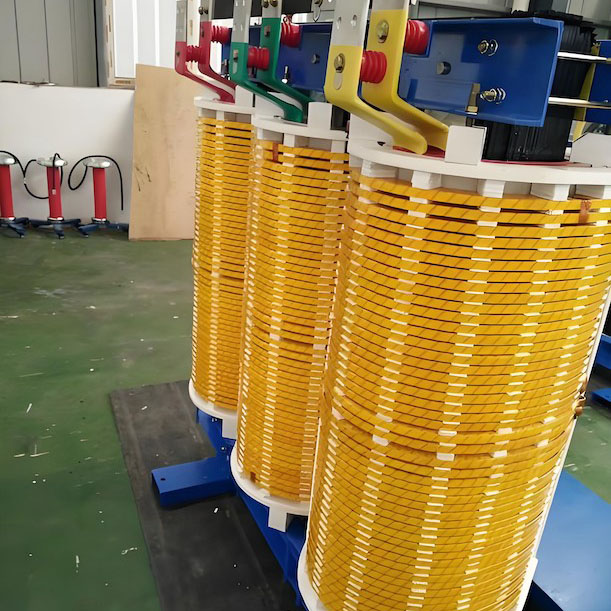

Trasformatore di tipo a secco non incapsulato ecologico serie SGB

In qualità di produttore di apparecchiature elettriche professionali in Cina, il trasformatore a secco non incapsulato ecologico della serie SGB di Comewill impiega un sistema di isolamento di classe H, combinato con carta Nomex® e resina impregnante priva di solventi, ottenendo una resistenza alla temperatura a lungo termine fino a 180 ℃ e soddisfando lo standard ignifugo UL94V-0. La sua struttura aperta non incapsulata, combinata con la tecnologia di impregnazione sotto vuoto VPI, garantisce un isolamento stabile e una manutenzione conveniente.

La struttura aperta non incapsulata abbinata alla tecnologia VPI garantisce stabilità dell'isolamento e facilita la manutenzione futura. Ci sono ancora molti progressi in termini di prestazioni: affrontando le fluttuazioni del carico, può funzionare con un sovraccarico del 120% a lungo termine e con un sovraccarico del 150% a breve termine; Il rumore di funzionamento è inferiore a 42 dB e può essere utilizzato senza problemi in luoghi sensibili al rumore.

Inoltre, il trasformatore a secco non incapsulato ecologico della serie SGB utilizza anche lamiere di acciaio al silicio ad alta permeabilità e il design elettromagnetico è stato ottimizzato, riducendo il consumo energetico del 10% -20% rispetto ai modelli ordinari. L'intero corpo è realizzato con materiali ecologici, con emissioni di COV quasi pari a zero, conformi agli standard ecologici come la direttiva RoHS UE.

Caratteristiche

Livello di tensione: 10~35/0,4 kV
Intervallo di capacità: 30~3150 kVA
Caratteristiche di protezione di sicurezza: Adottando il sistema di isolamento di classe H, il materiale centrale è la carta NOMEX ® che può resistere a temperature elevate di 180 ° C per lungo tempo e soddisfa anche gli standard ignifughi UL94V-0, eliminando i rischi di incendio alla radice. La struttura aperta non chiusa combinata con il design oil-free elimina completamente il rischio di esplosione e può soddisfare i requisiti di sicurezza di scenari densamente popolati e ad alto rischio.

Caratteristiche ad alta efficienza e risparmio energetico: utilizzando lamiere di acciaio al silicio ad alta conduttività magnetica, il circuito elettromagnetico è stato ottimizzato e progettato per ridurre il consumo energetico del 10% -20% rispetto ai modelli ordinari, e sia le perdite a vuoto che quelle a carico hanno raggiunto livelli leader del settore. Dotato di una capacità di sovraccarico del 120% a lungo termine e del 150% a breve termine, il trasformatore a secco non incapsulato ecologico della serie SGB può mantenere un funzionamento efficiente anche con fluttuazioni di carico e ridurre gli sprechi energetici.

Caratteristiche silenziose e a basso rumore: ottimizzando la tecnologia di impilamento dei nuclei e il layout della struttura di avvolgimento, il rumore operativo è controllato al di sotto di 42 dB (molto al di sotto del livello medio del settore). Progettato per evitare l'amplificazione delle vibrazioni meccaniche e dotato di una struttura silenziosa di dissipazione del calore, può essere utilizzato direttamente in ambienti sensibili al rumore come data center e strutture mediche.

Caratteristiche di adattamento ambientale: sistema di raffreddamento ottimizzato che può funzionare stabilmente in ambienti tropicali con umidità superiore al 95%. Gli accessori sono resistenti alla corrosione, abbinati a un design sigillato, che li rende più durevoli in ambienti difficili. L'intero processo utilizza materiali rispettosi dell'ambiente, con emissioni di COV quasi pari a zero, in conformità con la normativa RoHS UE e altri standard ecologici, adatti a scenari con severi requisiti ambientali.

Comoda funzione di manutenzione: la struttura aperta non incapsulata combinata con la tecnologia VPI (impregnazione sotto vuoto), l'ispezione e la manutenzione quotidiana non richiedono un complesso smontaggio. Il design modulare semplifica la sostituzione dei componenti, riduce i tempi di inattività per manutenzione e abbassa i costi operativi a lungo termine e gli investimenti in manodopera.

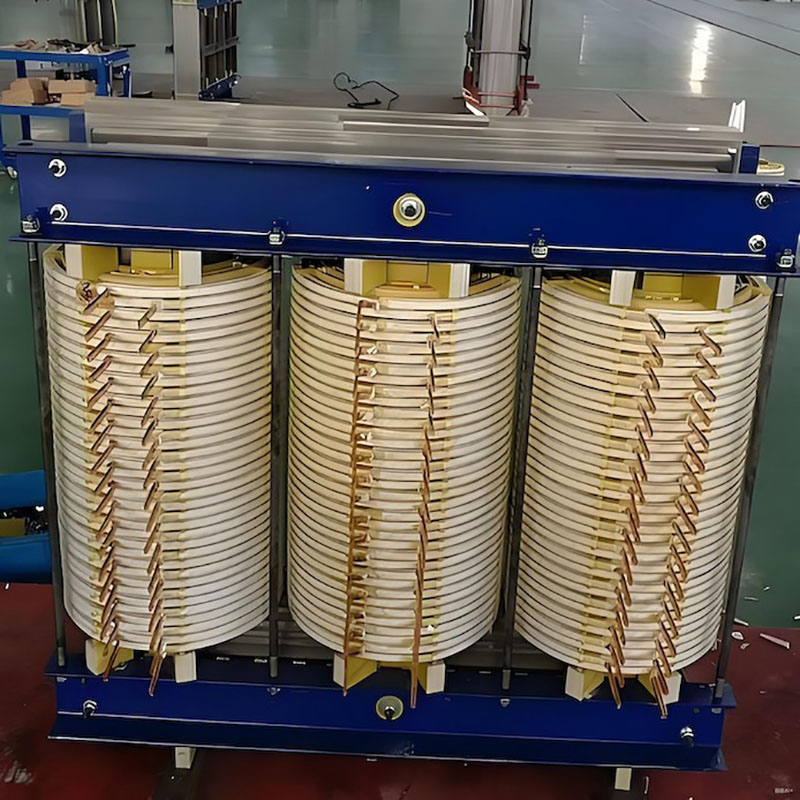

Caratteristiche di affidabilità strutturale: l'avvolgimento ad alta tensione è una struttura a torta laminata sfalsata, mentre l'avvolgimento a bassa tensione utilizza conduttori in lamina. La distribuzione della corrente è uniforme, garantendo una bassa resistenza alle perdite e una maggiore resistenza ai cortocircuiti. La struttura elettromagnetica bilanciata con precisione combinata con accessori fissi ad alta resistenza può resistere alle sollecitazioni meccaniche durante il trasporto e il funzionamento, prolungando la durata dell'apparecchiatura.

Caratteristiche di adattamento dell'applicazione: dimensioni ridotte, installazione flessibile, adatta a vari scenari come grattacieli, parchi chimici e aggiornamenti della rete elettrica urbana. Il trasformatore di tipo a secco non incapsulato ecologico della serie SGB può soddisfare le esigenze di alimentazione di alta qualità delle apparecchiature di precisione e garantire il funzionamento continuo del sistema di alimentazione in condizioni di lavoro complesse, con una forte universalità.

Specifiche tecniche

Nota: i dati sopra indicati sono soggetti a modifiche dovute a miglioramenti tecnici.
