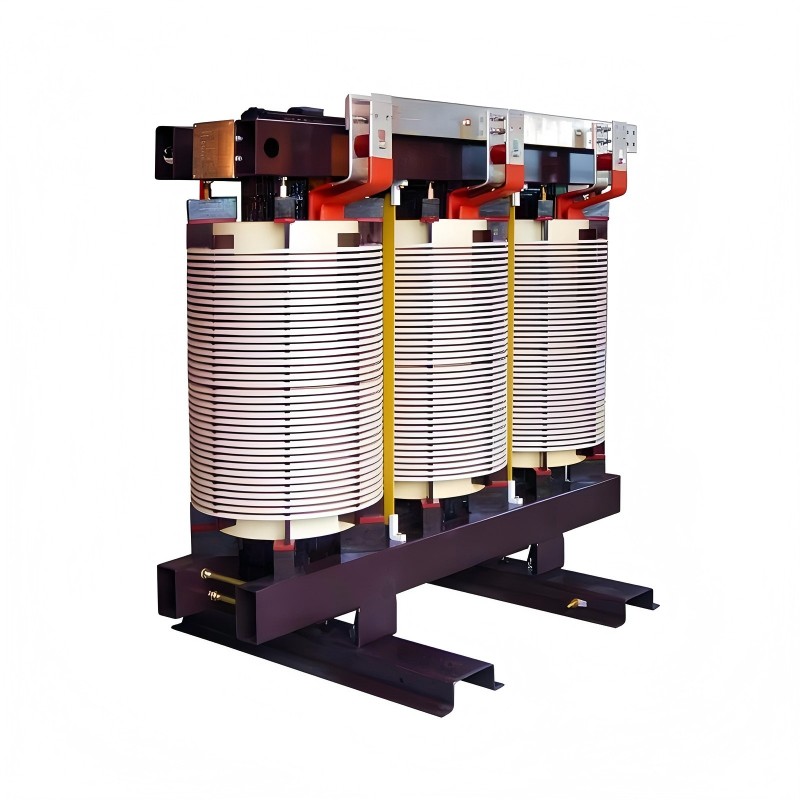

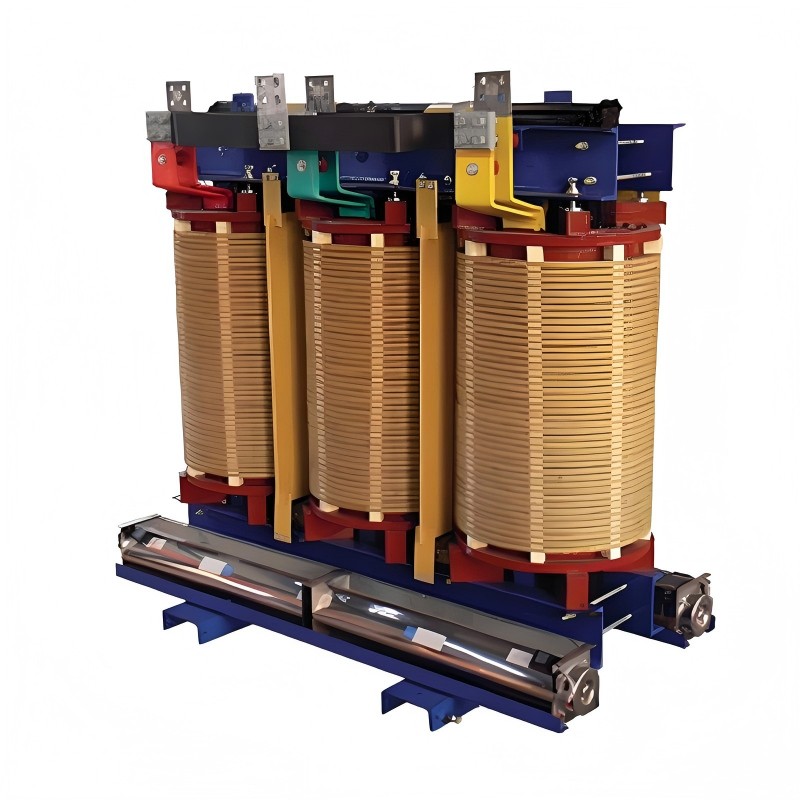

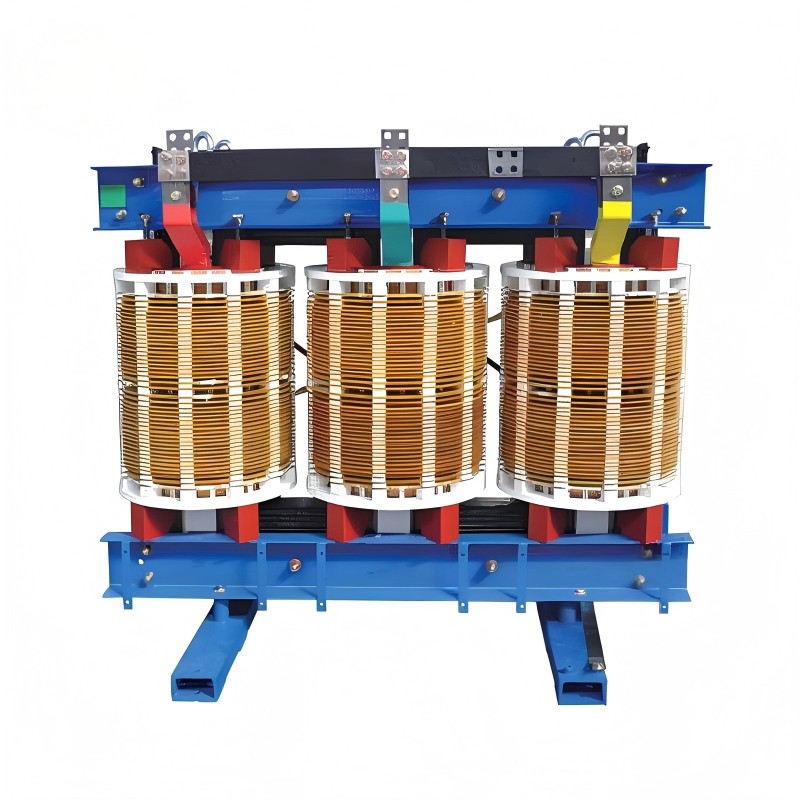

Il trasformatore di tipo a secco trifase non incapsulato serie SGB di Comewill Factory è una soluzione per gli utenti che desiderano acquistare trasformatori di tipo a secco per applicazioni industriali e commerciali. Progettato con isolamento all'avanguardia, ottimizzazione del circuito magnetico e struttura modulare, questo trasformatore offre elevata sicurezza, efficienza e adattabilità ambientale.
Il trasformatore trifase non incapsulato a secco serie SGB è un trasformatore a secco non incapsulato che utilizza la tecnologia avanzata di impregnazione sotto pressione (VPI) invece della tradizionale fusione in resina. È specificatamente studiato per:
Trasformazione di potenza da media tensione a bassa tensione (10–35 kV / 0,4 kV)
Installazioni indoor e semi-outdoor
Applicazioni che richiedono elevata sicurezza antincendio e resistenza all'umidità
Il trasformatore trifase non incapsulato di tipo a secco serie SGB integra molteplici tecnologie avanzate per garantire un funzionamento affidabile ed efficiente:
1. Design avanzato del nucleo magnetico
Acciaio al silicio laminato ad alta permeabilità
La struttura a gradini riduce la perdita del nucleo
Sopprime efficacemente la distorsione della terza armonica
2. Sistema di isolamento ad alte prestazioni
Doppio sistema di isolamento (classe H + NOMEX®)
Eccellente resistenza termica e rigidità dielettrica
Resistente alla corrosione chimica e all'umidità

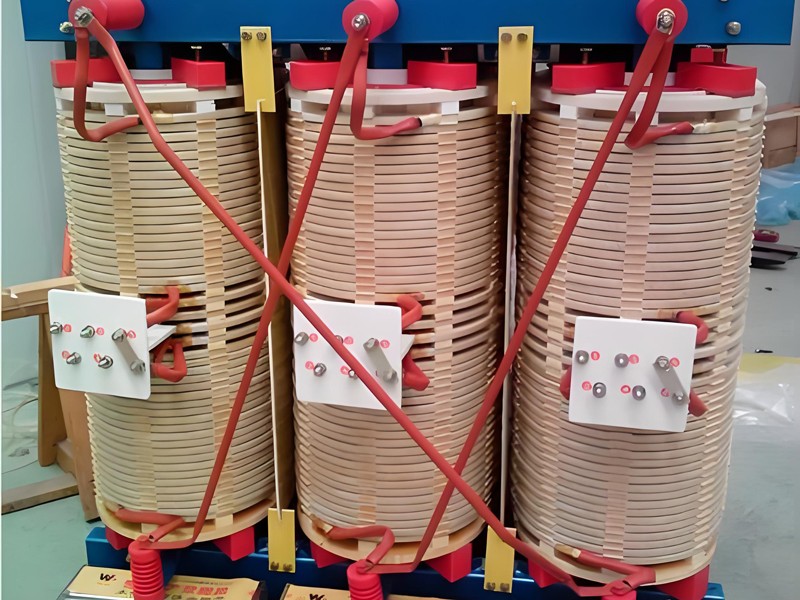

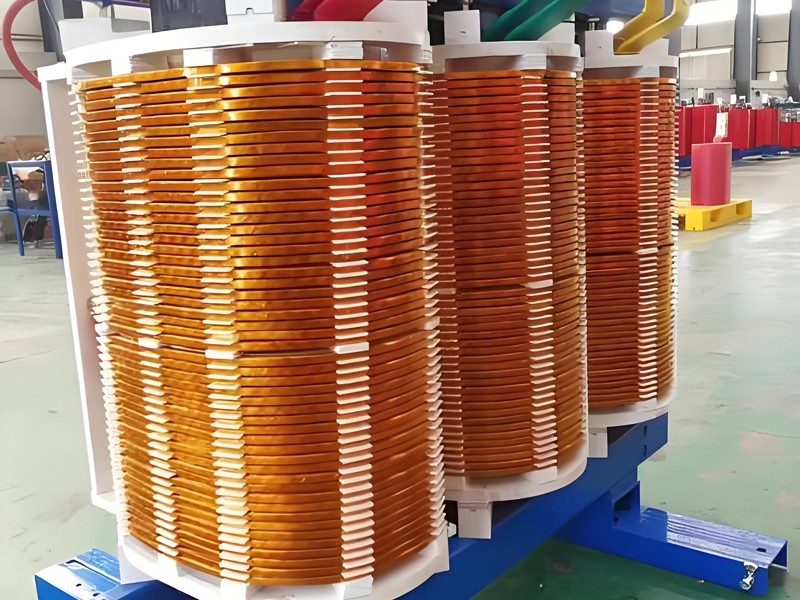

3. Struttura di avvolgimento ottimizzata
Alta tensione: struttura della torta a strati
Bassa tensione: avvolgimento a foglio per una distribuzione uniforme della corrente
Maggiore resistenza al cortocircuito e resistenza meccanica
4. Gestione termica efficiente
Il design della ventilazione aperta migliora l'efficienza del raffreddamento
I materiali a bassa perdita riducono la generazione di calore
Funzionamento stabile anche in ambienti con umidità >95%.
5. Processo di produzione del VPI
Impregnazione secondaria sotto vuoto
Forte capacità di resistenza all'umidità e all'inquinamento
Scariche parziali estremamente basse, durata prolungata
6. Sicurezza e tutela dell'ambiente
Design non infiammabile e antideflagrante
Materiali completamente riciclabili
Soddisfa gli standard ambientali internazionali
| Capacità nominale (kVA) | Tensione nominale | Gruppo vettoriale | Perdita a vuoto (W) | Perdita di carico (W) | Corrente a vuoto (%) | Tensione di impedenza (%) | ||||||||||
| Alta tensione (kV) | Intervallo di maschiatura (%) | BT (kV) | 11# | 12# | 13,14# | 18# | ||||||||||
| 10# | 11# | 12# | 13# | 14# | 18# | 120 ℃ | 120 ℃ | 120 ℃ | 145 ℃ | |||||||
| 100 | 6 6,3 6,6 10 10,5 11 | ±5 Oppure ±2 X 2,5 | 0.4 | Dyn11 o Yyn0 | 400 | 360 | 320 | 290 | 270 | 230 | 1570 | 1415 | 1520 | 0.7 | 4 | 4 |
| 125 | 470 | 420 | 375 | 340 | 320 | 270 | 1850 | 1665 | 1780 | 0.7 | ||||||
| 160 | 540 | 480 | 430 | 385 | 365 | 310 | 2130 | 1915 | 2050 | 0.7 | ||||||
| 200 | 620 | 550 | 495 | 445 | 420 | 360 | 2530 | 2275 | 2440 | 0.6 | ||||||
| 250 | 720 | 640 | 575 | 515 | 490 | 415 | 2760 | 2485 | 2665 | 0.5 | ||||||
| 315 | 880 | 790 | 705 | 635 | 600 | 510 | 3470 | 3125 | 3355 | 0.5 | ||||||
| 400 | 980 | 880 | 785 | 705 | 665 | 570 | 3990 | 3590 | 3850 | 0.5 | ||||||
| 500 | 1160 | 1040 | 930 | 835 | 791 | 670 | 4880 | 4390 | 4705 | 0.4 | ||||||
| 630 | 1340 | 1200 | 1070 | 965 | 910 | 775 | 5880 | 5290 | 5660 | 0.4 | ||||||
| 630 | 1300 | 1170 | 1040 | 935 | 885 | 750 | 5960 | 5365 | 5760 | 0.35 | 6 | 6 | ||||
| 800 | 1520 | 1360 | 1215 | 1095 | 1035 | 875 | 6960 | 6265 | 6715 | 0.35 | ||||||
| 1000 | 1770 | 1590 | 1415 | 1275 | 1205 | 1020 | 8130 | 7315 | 7885 | 0.3 | ||||||
| 1250 | 2090 | 1880 | 1670 | 1505 | 1420 | 1205 | 9690 | 8720 | 9335 | 0.3 | ||||||
| 1600 | 2450 | 2200 | 1960 | 1765 | 1665 | 1415 | 11730 | 10555 | 11320 | 0.25 | ||||||
| 2000 | 3050 | 2740 | 2440 | 2195 | 2075 | 1760 | 14450 | 13005 | 14005 | 0.2 | ||||||
| 2500 | 3600 | 3240 | 2880 | 2590 | 2450 | 2080 | 17170 | 15445 | 16605 | 0.2 | ||||||
| 1600 | 2450 | 2200 |
|
1765 |
|
|
12960 | 11660 |
|
0.2 | 8 | 8 | ||||
| 2000 | 3050 | 2740 |
|
2195 |
|
|
15960 | 14360 |
|
0.2 | ||||||
| 2500 | 3600 | 3240 |
|
2590 |
|
|
18890 | 17000 |
|
0.2 | ||||||
Piattaforme offshore e ambienti marini
Impianti chimici e petrolchimici
Grattacieli commerciali e data center
Aeroporti, ospedali e sistemi di trasporto ferroviario
Impianti di produzione industriale
Regioni umide o ad alta temperatura (climi tropicali)
La struttura modulare e aperta rende la manutenzione del trasformatore a secco trifase non incapsulato serie SGB semplice ed economica:
Ispezione regolare
Controllare l'accumulo di polvere e pulire i canali di ventilazione
Ispezionare le connessioni per allentamenti o surriscaldamento
Monitoraggio ambientale
Garantire un'adeguata ventilazione ed evitare un'eccessiva contaminazione
Mantenere l'umidità entro i limiti consigliati quando possibile
Test elettrici
Misurare periodicamente la resistenza di isolamento
Monitorare le condizioni di carico e l'aumento della temperatura
Manutenzione preventiva
Pulire gli avvolgimenti e le superfici centrali
Ispezionare eventuali segni di corrosione o degrado dell'isolamento
