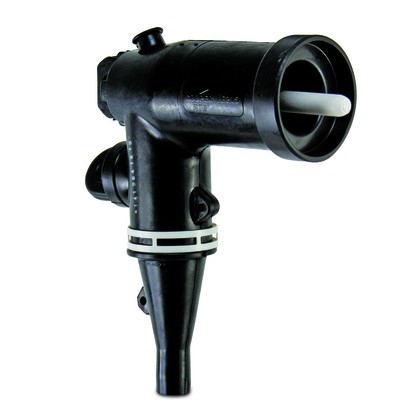

Connettore a gomito di rottura carico 15 KV 200 A

Acquisto preferito - Welcome (Wenzhou) Electric Co., Ltd Connettore a gomito con disconnessione del carico da 15 kV 200 A con punto di prova

In qualità di produttore professionale, Comewill vorrebbe fornirvi un connettore a gomito con rottura del carico da 15 KV 200 A di alta qualità, che ha una struttura affidabile e una forte adattabilità, in grado di soddisfare i requisiti di connessione efficienti del sistema di distribuzione. È una scelta di alta qualità negli appalti di ingegneria energetica che unisce sicurezza e praticità.

CARATTERISTICHE dei componenti

Schermatura esterna stampata: il guscio ha uno spessore di 1/8 di pollice e la guaina conduttiva EPDM polimerizzata con perossido è resistente all'usura ed è parte integrante del design a vuoto.

Isolamento EPDM: processo di indurimento del perossido, con buone caratteristiche di rilassamento delle sollecitazioni, favorevole a garantire una lunga durata a temperature ambiente elevate. Questo materiale è compatibile con tutti gli isolamenti e le schermature di cavi dielettrici solidi.

Inserti conduttivi stampati: utilizzati per controllare lo stress elettrico e fornire schermatura per connettori a compressione.

Occhiello operativo: progettato per consentire il funzionamento on-off di uno strumento hot stick adatto quando energizzato (sotto carico). È costruito per resistere a una tensione statica di 500 libbre e a un momento torsionale di 10 piedi-libbre

Capocorda di compressione: soddisfa tutti i requisiti ANSI C119.4 per connettori di tipo A.

Punto di test: supporta l'installazione di indicatori di circuito di guasto. Questo punto funge anche da indicatore di presenza di tensione se utilizzato con apparecchiature ad alta impedenza.

Ingresso cavo: strato di gomma semiconduttiva, utilizzato per estendere lo strato schermante dell'isolamento del cavo e controllare la sollecitazione della tensione interna; il suo adattamento con interferenza alla superficie isolante del cavo garantisce una distanza superficiale e una rigidità dielettrica sufficienti.

Linguetta di terra: fornisce un mezzo per collegare i cavi di drenaggio per garantire strutture prive di interferenze.

Banda identificativa bianco-nero-bianco: Gomito di identificazione con funzionamento a commutazione trifase e potere di chiusura dei guasti di 3 Ø.

Interfaccia operatore: utilizzata per soddisfare qualsiasi componente prodotto secondo gli standard IEEE.

Anello di bloccaggio: fissa il gomito al prodotto accoppiato. Quando la tensione applicata supera il valore iniziale di disinnesto dalla scanalatura di accoppiamento dell'inserto della boccola, viene attivato l'interruttore di interruzione del carico per ottenere una disconnessione rapida.

Sonda di rottura del carico: realizzata in rame stagnato per garantire un percorso regolare della corrente e supportare un'operazione di commutazione on/off del carico stabile.

Descrizione

Vantaggi e applicazioni | Connettore a gomito di disconnessione del carico del filo di avvolgimento

Punti di forza fondamentali
È possibile ottenere la disconnessione e la commutazione sicure del carico del connettore a gomito con freno di carico da 15 KV 200 A senza la necessità di strumenti esterni, con un funzionamento comodo ed efficiente;
Adozione di un design completamente schermato e sommergibile per garantire la sicurezza degli operatori in tutti gli aspetti;
Il connettore a gomito con rottura del carico da 15 KV 200 A può essere intercambiabile con altri connettori conformi allo standard IEEE 386, con forte compatibilità;
Fornire accessori opzionali, inclusi inserti di sezionamento del carico, spine isolate e manicotti di messa a terra, per soddisfare le diverse esigenze di utilizzo.

Scenari applicabili

Trasformatori e quadri di tipo box
Sistema di trincee per cavi sotterranei
Palo montante per cavi di distribuzione (palo verticale per cavi di distribuzione)
Energia eolica, solare e sistemi di distribuzione industriale
Questo connettore a gomito di qualità da 15 KV 200 A con rottura del carico fornisce una soluzione sicura ed efficiente per i moderni sistemi di distribuzione di media tensione con il suo design strutturale robusto e durevole e prestazioni stabili e affidabili.
