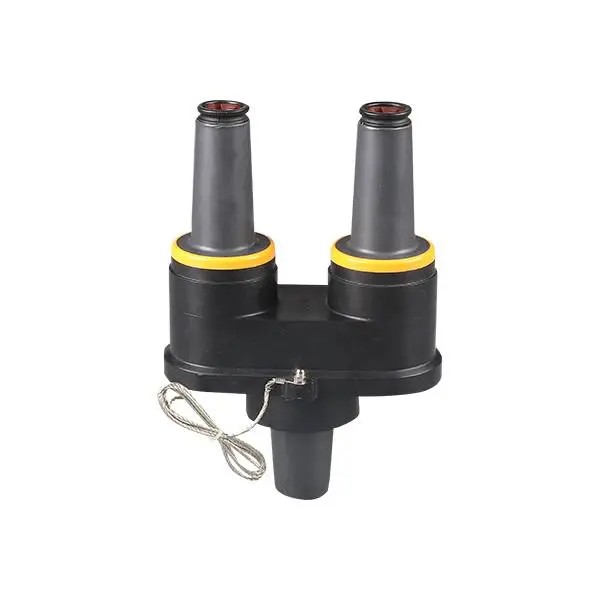

Inserto passante ruotabile da 24 KV 200 A

Acquista un inserto passante ruotabile da 24 KV 200 A da Comewill, un produttore e fornitore cinese di fiducia di accessori per cavi a media tensione. Progettato per sistemi di distribuzione a 24 kV, questo inserto passante girevole consente la configurazione a doppia boccola da un unico pozzetto, consentendo una facile conversione di trasformatori radiali in sistemi di alimentazione passante aggiungendo allo stesso tempo la protezione con scaricatore di sovratensione. Con l'installazione brevettata del cricchetto limitatore di coppia, l'isolamento EPDM e il design sommergibile completamente schermato, Comewill offre soluzioni di alta qualità, all'ingrosso, personalizzate e in magazzino per una distribuzione dell'energia sotterranea sicura ed efficiente.

Definizione del prodotto

Un inserto passante ruotabile da 24 KV 200 A è un accessorio di rottura del carico installato in un pozzetto passante universale su apparecchiature quali trasformatori montati su pad o quadri. Crea due interfacce di interruzione del carico da 200 A, consentendo ai tecnici di collegare più cavi, installare scaricatori di sovratensione o convertire i sistemi di alimentazione radiale in configurazioni ad alimentazione passante.

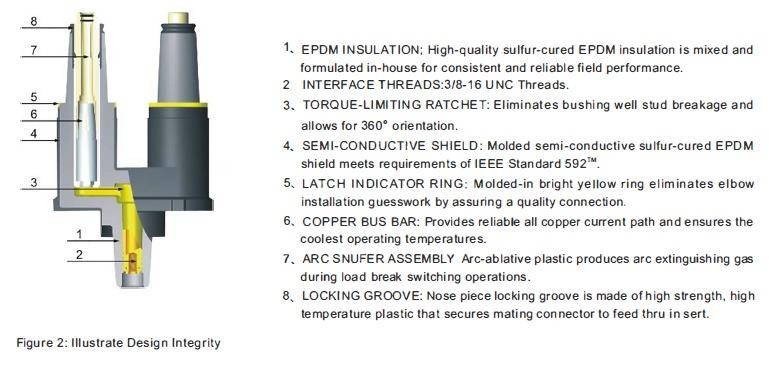

Caratteristiche tecniche principali

1. Design passante a doppia interfaccia

L'inserto consente due interfacce di interruzione del carico da un unico passante, semplificando la conversione di trasformatori con alimentazione radiale in trasformatori con alimentazione passante o l'aggiunta di una protezione parafulmini in serie. Ciò migliora notevolmente la flessibilità della rete.

2. Meccanismo a cricchetto limitatore di coppia brevettato

Un design a cricchetto limitatore di coppia integrato impedisce agli installatori di serrare eccessivamente accidentalmente i bulloni del pozzetto della boccola. Quando viene raggiunta la coppia corretta, il meccanismo produce un clic udibile, garantendo un'installazione precisa e sicura riducendo al tempo stesso il rischio di danni alle apparecchiature.

3. Posizionamento ruotabile a 360°

Dopo l'installazione, l'inserto può essere ruotato di 360 gradi, consentendo agli ingegneri di posizionare i connettori in base ai requisiti di instradamento dei cavi. Questa caratteristica semplifica l'installazione in scompartimenti ristretti del trasformatore.

4. Isolamento EPDM di alta qualità

Il prodotto è stampato in gomma isolante e semiconduttiva EPDM vulcanizzata con zolfo, fornendo un eccellente isolamento elettrico, controllo delle sollecitazioni e tenuta ambientale. Se utilizzato con componenti corrispondenti, forma un sistema di connessione completamente schermato e sommergibile.

5. Indicatore visivo di installazione

Un anello indicatore di bloccaggio giallo situato attorno al collare della boccola offre una chiara conferma dell'installazione. Quando l'anello è completamente coperto dal connettore a gomito, la connessione è sicura. Se visibile, sono necessari aggiustamenti. Ciò migliora la precisione e la sicurezza dell'installazione.

Installazione

Non sono necessari attrezzi speciali per la corretta installazione dell'inserto. Un inserto pulito e lubrificato viene semplicemente inserito nel pozzetto di una boccola e ruotato in senso orario. Quando il cricchetto limitatore di coppia si rilascia, emettendo un clic udibile, l'inserto sarà installato correttamente e serrato alla coppia corretta. La rotazione continua in senso orario consente un posizionamento completo a 360° per soddisfare le esigenze dell'applicazione. Per rimuovere un inserto diseccitato è sufficiente ruotare in senso antiorario.

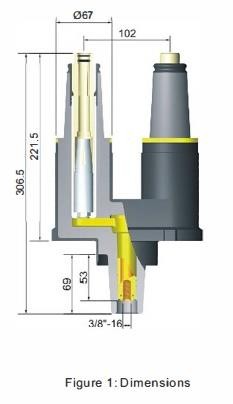

Descrizione e dimensioni

Domande frequenti

 1. A cosa serve un inserto passante ruotabile da 24 KV 200 A?

Viene utilizzato nei sistemi di distribuzione di media tensione per creare due interfacce di interruzione del carico da 200 A da un passante, consentendo collegamenti di cavi, conversione passante del trasformatore e installazione di scaricatori di sovratensione.

2. Dove viene comunemente installato questo prodotto?

Viene generalmente installato in trasformatori montati su pad, quadri sotterranei e armadi di distribuzione dell'alimentazione all'interno di reti di cavi sotterranei.

3. Quali connettori sono compatibili con questo inserto?

L'inserto funziona con connettori a gomito con interruzione del carico da 200 A, scaricatori di sovratensione a gomito e pozzetti passanti per apparecchiature con la stessa tensione nominale.

4. L'inserto supporta l'uso sotterraneo?

SÌ. Grazie all'isolamento EPDM e al design sommergibile completamente schermato, funziona in modo affidabile in ambienti sotterranei o esterni.

5. Qual è il vantaggio del design girevole?

Il posizionamento ruotabile a 360° consente un instradamento flessibile dei cavi, facilitando l'installazione in spazi limitati di trasformatori o quadri.

6. Cosa indica l'anello indicatore giallo?

Se l'anello giallo è completamente coperto, il connettore a gomito è installato correttamente. Se è ancora visibile, la connessione necessita di regolazione.
