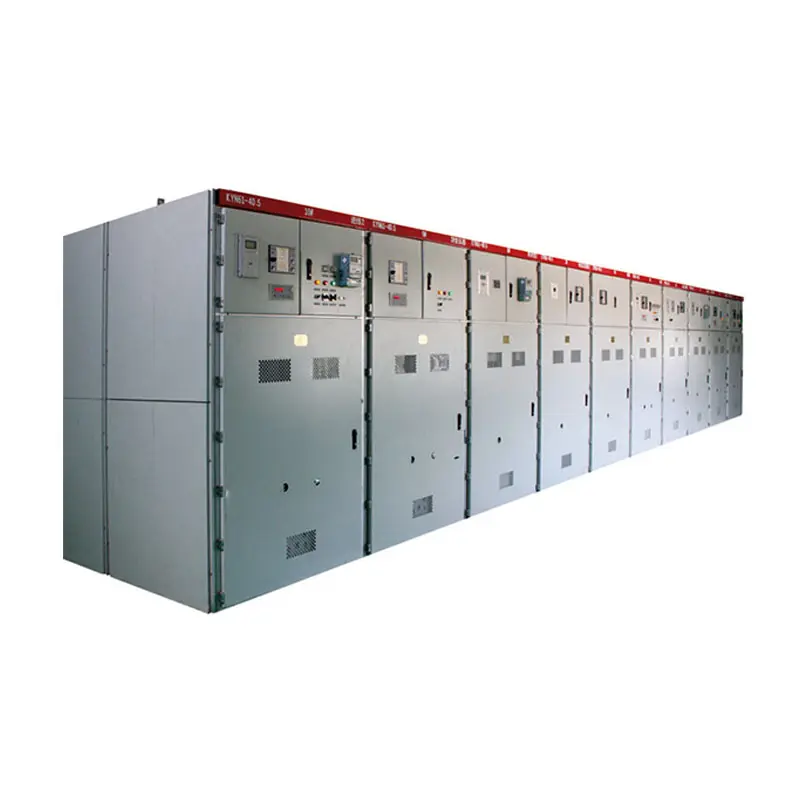

Quadro KYN61-40.5KV

In qualità di produttore e fornitore affidabile in Cina, Comewill fornisce quadri KYN61-40.5KV di qualità per sottostazioni, centrali elettriche e strutture industriali che richiedono una distribuzione dell'energia sicura, efficiente e continua. La robusta struttura rivestita in metallo è eccezionale per le configurazioni ad alta tensione: garantisce la sicurezza operativa e la stabilità del sistema, anche in ambienti interni impegnativi. Inoltre, soddisfa tutti i marchi di conformità (è conforme agli standard nazionali e di settore GB/T11022, GB3906 e DL404), quindi stai acquistando apparecchiature comprovate in termini di prestazioni, affidabilità e sicurezza per applicazioni interne a media tensione.

Che tu stia allestendo una nuova sottostazione, aggiornando il sistema di distribuzione di una centrale elettrica o approvvigionando un sito industriale, il quadro KYN61-40.5(Z) di Welcome (Wenzhou) Electric Co., Ltd è pronto per l'approvvigionamento di grandi quantità. Possiamo anche modificare le configurazioni per allinearle alle vostre esatte esigenze operative, senza compromessi validi per tutti.

Significato del modello

Condizioni d'uso

Andiamo al sodo su ciò che questo quadro KYN61-40.5KV può gestire: niente gergo, solo specifiche chiare per i controlli sugli approvvigionamenti:

Condizioni ambientali operative

Temperatura ambiente: il massimo arriva a +40°C, il minimo fino a -15°C: funziona nella maggior parte dei climi interni.

Regole sull'umidità: media giornaliera ≤95%, media mensile ≤90%; La pressione massima del vapore acqueo è di 2,2 kPa al giorno, 1,8 kPa al mese: resiste anche in luoghi umidi.

Altitudine: Max 1000 metri sul livello del mare (qualsiasi superiore, parliamone).

Resistenza ai terremoti: sopporta terremoti della scala Richter ≤8 gradi: stabile dove conta.

Qualità dell'aria: richiede aria priva di gas corrosivi/infiammabili, polvere in eccesso, vapore acqueo o inquinanti pesanti, per evitare che le parti interne si usurino rapidamente.

Vibrazioni: il sito di installazione non può subire forti scosse: protegge i componenti delicati.

Se le condizioni del tuo sito vanno oltre quanto previsto da GB3906 (come altitudine più elevata o aria più rigida), contatta Welcome (Wenzhou) Electric Co., Ltd. Lavoreremo con te per elaborare accordi speciali adatti al tuo progetto.

Che tu stia effettuando acquisti per una sottostazione, una centrale elettrica o un sito industriale, conoscere le condizioni d'uso dei quadri KYN61-40,5KV ti aiuta a scegliere apparecchiature che durino e noi siamo qui per assicurarci che siano una combinazione perfetta.

Parametri KYN61-40.5

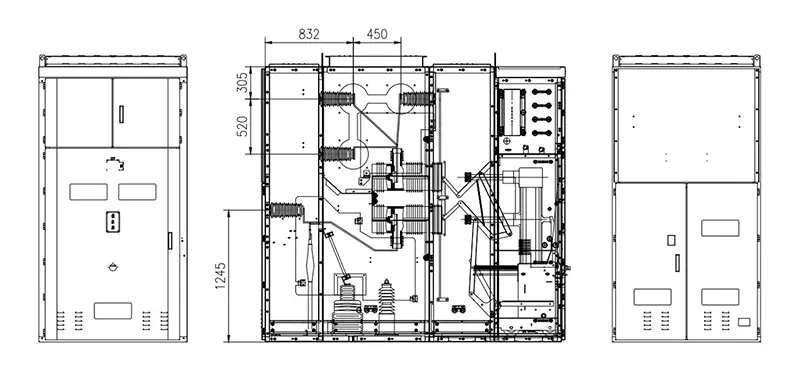

PROFILO E DIMENSIONI DI INSTALLAZIONE

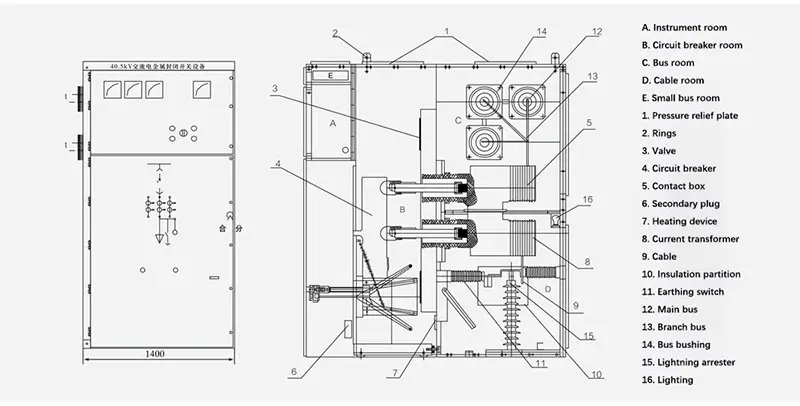

Diagramma della struttura dell'attrezzatura

Caratteristiche principali

1. Design intelligente di armadi e interruttori

Il quadro KYN61-40.5KV è costruito con una struttura di assemblaggio, facile da assemblare e modificare se necessario. L'interruttore utilizza una configurazione con carrello a mano, quindi è stabile ma comunque flessibile per la manutenzione.

2. Isolamento VCB di prim'ordine

Qui abbiamo installato un nuovissimo interruttore automatico sotto vuoto con isolamento composito. Non è solo affidabile: sostituiscilo facilmente se necessario e funziona bene con altri componenti (nessun problema di compatibilità per il tuo team di approvvigionamento).

3. Funzionamento regolare del carretto a mano

Il telaio del carretto è dotato di un meccanismo di propulsione con dado a vite: si muove molto facilmente, senza sollevare carichi pesanti. Inoltre, impedisce che operazioni errate possano rovinare la struttura di spinta, evitando così costosi danni in futuro.

4. Funzionamento a porta chiusa

Tutti i controlli funzionano anche quando la porta dell'armadio è chiusa: non è necessario aprirla per modificare le impostazioni. Molto più sicuro per il tuo team e molto più conveniente giorno per giorno.

5. Blocco meccanico “Cinque protezioni”.

Le serrature meccaniche obbligatorie collegano l'interruttore principale, il carrello e la porta dell'armadio: colpiscono la funzione di sicurezza fondamentale delle "cinque protezioni". Nessun interruttore accidentale o accesso non sicuro, punto.

6. Spaziosa sala cavi

La stanza dei cavi è abbastanza spaziosa da poter collegare più cavi, senza ingombri né cablaggi disordinati. Perfetto per i siti che necessitano di espansione o che hanno configurazioni di cavi complesse.

7. Messa a terra rapida

Viene fornito con un interruttore di terra rapido per scenari di messa a terra e cortocircuito della linea: risponde in un lampo quando ne hai bisogno, aggiungendo un ulteriore livello di sicurezza.

8. Solidi livelli di protezione

La protezione del guscio raggiunge IP3X (mantiene polvere e piccoli oggetti fuori) e quando la porta della stanza del carretto a mano è aperta, rimane a IP2X, resistente a qualsiasi ambiente interno.

9. Piena conformità

Soddisfa tutti gli standard principali: IEC62271-200, GB 3906-2006, DL/T 404-2007, oltre ai riferimenti internazionali IEC 298. Quindi stai acquistando apparecchiature certificate, affidabili e all'altezza dei benchmark globali.

Presso Welcome (Wenzhou) Electric Co., Ltd, queste caratteristiche non sono solo specifiche: sono progettate per rendere più agevoli gli approvvigionamenti e le operazioni. Che tu stia acquistando in grandi quantità per una sottostazione o personalizzando per un sito industriale, questo quadro offre sicurezza, flessibilità e durata.

Quadri per interni: condizioni operative

Andiamo al sodo: ecco cosa gestiscono i nostri quadri KYN61-40.5KV per interni, in linea con gli standard IEC, per le vostre esigenze di approvvigionamento:

Temp. ambiente

Il massimo arriva a 40℃, la media su 24 ore rimane sotto i 35℃

Scende fino a -5℃ (vuoi -25℃? Basta chiedere: possiamo farlo)

Altitudine

Max 1000 metri sul livello del mare

Se il tuo sito ha un valore superiore, utilizzeremo un coefficiente di declassamento: contattaci per ordinare i dettagli

Atmosfera e resistenza ai terremoti

Necessita di aria pulita: senza polvere, fumo, gas/vapori corrosivi/infiammabili o sale (impedisce la rapida rottura delle parti interne)

Resiste a terremoti fino alla magnitudo 8 e rimane stabile dove conta

Umidità

Umidità media nelle 24 ore ≤95%

Umidità media mensile ≤90%

Pressione di vapore media nelle 24 ore ≤2,2 kPa

Pressione di vapore media mensile ≤1,8 kPa
