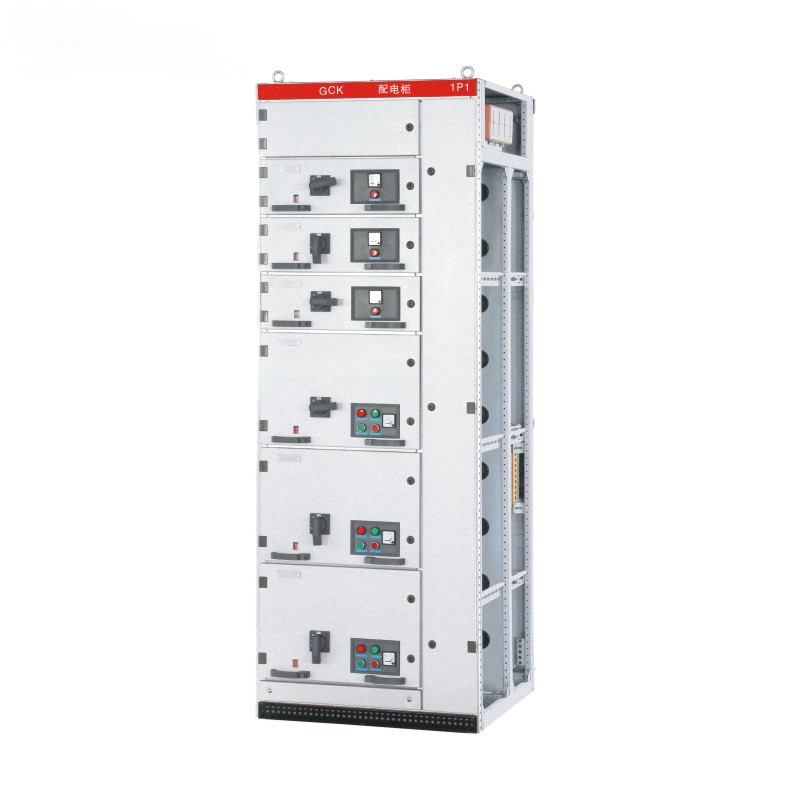

I quadri estraibili a bassa tensione GCK della fabbrica Comewill sono caratterizzati da elevata stabilità, elevate prestazioni elettriche e manutenzione flessibile. La tensione operativa nominale del sistema può raggiungere fino a 690 V, la corrente nominale della barra collettrice orizzontale fino a 4000 A e la corrente di tenuta di breve durata fino a 80 kA. L'armadio è costruito in lamiera di acciaio zincato di alta qualità, offrendo resistenza alla corrosione, elevata resistenza e molteplici protezioni con interblocchi di sicurezza.
1. Molteplici protezioni di sicurezza
· Isolamento e interblocco affidabili: il quadro estraibile a bassa tensione GCK di alta qualità di Comewill è diviso in tre zone reciprocamente isolate: sala sbarre, sala unità funzionali e sala cavi, prevenendo efficacemente la diffusione degli incidenti e facilitando la manutenzione sotto tensione. Le cassettiere sono dotate di meccanismi di interblocco meccanico. Quando l'interruttore è in posizione chiusa, le ante dei cassetti non possono essere aperte, garantendo il rispetto delle procedure di sicurezza.
2. Buone proprietà elettriche e strutturali
· Potente capacità di carico: tensioni operative nominali fino a 400 V e 690 V, con tensioni di isolamento nominali di 660 V e 1.000 V. La sbarra orizzontale può gestire una corrente nominale massima di 4000 A, con tolleranza di corrente a breve termine fino a 80 kA (1 secondo) e tolleranza di corrente di picco di 176 kA.
· Robusta struttura dell'armadio: il telaio dell'armadio presenta una tecnologia con bordi a doppia piegatura con piastre in acciaio rivestite in alluminio-zinco, che garantiscono resistenza alla corrosione e integrità strutturale. La sbarra orizzontale è posizionata nella parte superiore dell'armadio, completamente isolata dalle zone delle unità funzionali e dalle aree dei cavi, garantendo una distanza di sicurezza sufficiente tra la sbarra e il personale di manutenzione.
3. Funzionamento conveniente e potenziale intelligente
· Facilità di installazione e manutenzione: la copertura superiore rimovibile dell'area delle sbarre orizzontali facilita l'installazione delle sbarre in loco.
| Parametri nominali | Dati |
| Tensione operativa nominale | 380 V, 400 V, 660 V, 690 V |
| Tensione di isolamento nominale | 660 V o 1000 V |
| Frequenza nominale | 50Hz (60Hz) |
| Sbarra orizzontale con corrente nominale | Fino a 4.000 A (6.300 A in alcuni modelli) |
| Sbarra verticale: | Da 630 A a 2000 A |
| Sbarra orizzontale con corrente di breve durata (1 s). | 50kA, 80kA, 100kA |
| Sbarra verticale | 30KA, 35KA, 50KA |
| Sbarra orizzontale di corrente di picco | 105 kA, 176 kA Sbarra verticale: 63 kA, 105 kA |
| Grado di protezione dell'involucro | IP30, IP40, IP41, IP54 (a seconda della configurazione) |
| Motore di controllo max. Capacità | 320KW |
| Dimensioni | (L x P x A) 600 (800, 1000) x 800 (1000) x 2200 mm |
I quadri estraibili a bassa tensione GCK di Welcome(Wenzhou) Electric Co., Ltd. sono ampiamente utilizzati in applicazioni che richiedono distribuzione e controllo efficienti dell'energia, come:
· Industria energetica: centrali elettriche, sottostazioni.
· Settori industriali: petrolchimico, metallurgico, laminazione dell'acciaio, industria leggera e imprese tessili.
· Industria delle costruzioni: grattacieli, comunità residenziali.
· Strutture pubbliche: aeroporto, transito ferroviario, banchina, ingegneria comunale.
Il quadro estraibile a bassa tensione Comewill GCK offre una soluzione di distribuzione dell'alimentazione a bassa tensione efficiente e affidabile, caratterizzata da un design modulare flessibile, protezione di sicurezza completa, prestazioni elettriche robuste e facile manutenzione. Con la sua vasta gamma di applicazioni e compatibilità standardizzata, rappresenta la scelta ideale per aggiornamenti del sistema di alimentazione o nuove installazioni in vari progetti.
