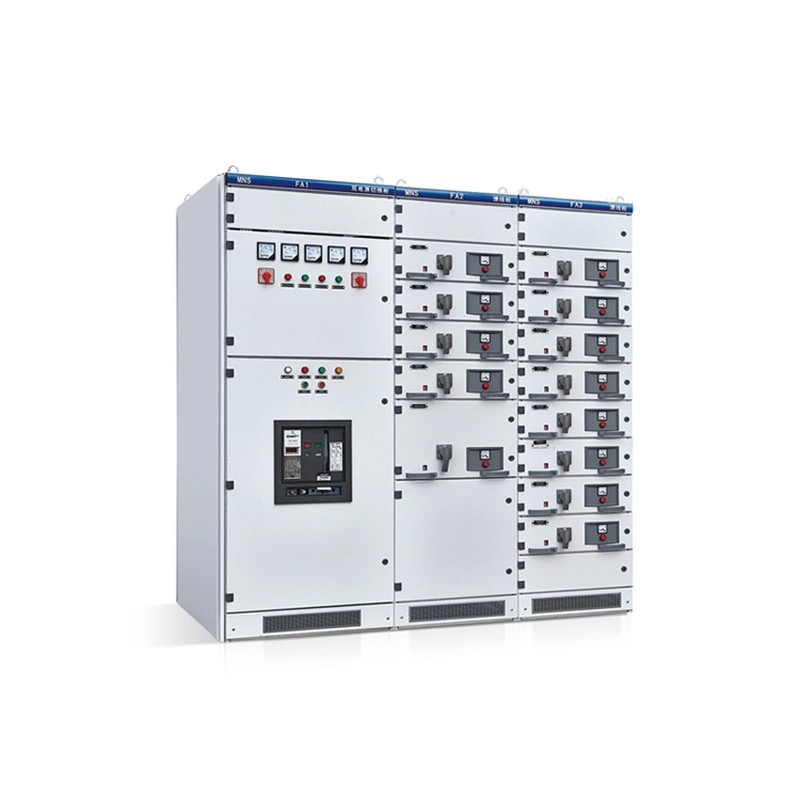

Quadri estraibili a bassa tensione MNS

Dalla selezione all'implementazione, il quadro estraibile a bassa tensione MNS di alta qualità di Welcome (Wenzhou) Electric Co., Ltd., un produttore professionale in Cina, dimostra vantaggi significativi: supporta la personalizzazione delle configurazioni dei circuiti in base alla capacità di distribuzione dell'energia, è compatibile con l'integrazione di componenti di più marchi e può essere rapidamente messo in funzione senza complesse operazioni di debug durante l'installazione. Che si tratti di approvvigionamenti di grandi quantità in nuovi progetti o di sostituzione di aggiornamenti di sistemi esistenti, fornisce un solido supporto per il funzionamento stabile dei sistemi di alimentazione attraverso un'efficiente distribuzione dell'energia e una protezione di sicurezza, rendendolo la scelta ideale che bilancia prestazioni ed economia.

Caratterizzata da un design completamente modulare, ciascuna unità funzionale (come interruttori automatici e sistemi di sbarre collettrici) può essere rapidamente estratta o inserita, riducendo significativamente le difficoltà di manutenzione e garantendo un'alimentazione elettrica continua. Il quadro estraibile a bassa tensione MNS è realizzato con piastre di acciaio laminate a freddo ad alta resistenza, combinate con una struttura del compartimento di precisione, ottenendo un isolamento elettrico completo e una protezione per resistere agli impatti di sovraccarico e cortocircuito in condizioni di lavoro difficili.

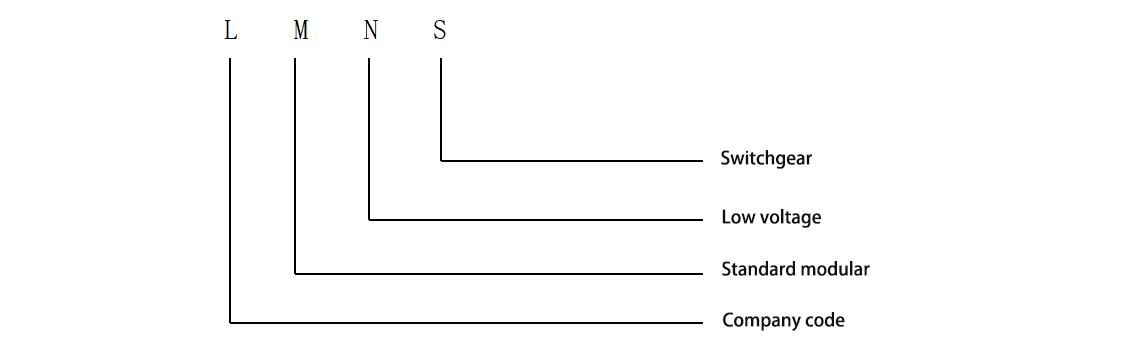

Significato del modello del prodotto

1. Specifiche della temperatura ambiente: i quadri estraibili a bassa tensione MNS di alta qualità Comewill funzionano entro un intervallo di temperatura dell'aria ambiente definito: limite superiore di +40 ℃, limite inferiore di -5 ℃, con la temperatura media su 24 ore non superiore a +35 ℃. Negli scenari in cui la temperatura in loco si discosta oltre questo ambito, è obbligatorio il funzionamento declassato dell'apparecchiatura. Per garantire una corrispondenza ottimale delle prestazioni, si consiglia alla parte acquirente di rivelare il profilo di temperatura effettivo del sito di installazione durante le discussioni pre-appalto con Welcome (Wenzhou) Electric Co., Ltd.
2. Parametro di umidità relativa: Alla temperatura ambiente massima di +40℃, l'umidità relativa deve essere mantenuta al di sotto del 50%. Temperature più basse consentono livelli di umidità più elevati, ad esempio un'umidità relativa del 90% è accettabile a +20 ℃. In particolare, la parte acquirente dovrebbe tenere conto del potenziale problema di condensa innescato da improvvise fluttuazioni di temperatura sia durante la pianificazione dell'approvvigionamento che durante l'installazione in loco e, se necessario, consultare proattivamente il produttore per soluzioni anticondensa.
3. Limite di altitudine di installazione: l'altitudine standard per l'installazione delle apparecchiature non è superiore a 2000 m sopra il livello del mare. Per progetti situati in aree ad alta quota superiori a 2000 m, le apparecchiature devono essere utilizzate con una corrispondente riduzione della capacità. È essenziale che la parte acquirente indichi chiaramente l'esatta altitudine di installazione nel contratto di appalto, consentendo a Welcome (Wenzhou) Electric Co., Ltd. di apportare modifiche preventive ai parametri delle apparecchiature.
4. Criteri di installazione in loco: il quadro deve essere installato in un ambiente privo di minacce di incendio, rischi di esplosione, polvere eccessiva, erosione chimica e forti vibrazioni o impatti. Prima della consegna dell'apparecchiatura, la parte acquirente deve verificare che il luogo di installazione soddisfi questi criteri; in caso contrario, le prestazioni dell'apparecchiatura potrebbero essere compromesse e la durata di servizio ridotta.
5. Consultazione sull'ambiente speciale: nel caso in cui l'ambiente reale del progetto non sia in linea con le condizioni sopra menzionate, l'utente (parte acquirente) deve impegnarsi in una comunicazione e negoziazione tempestiva con Welcome (Wenzhou) Electric Co., Ltd. L'obiettivo è elaborare congiuntamente rimedi su misura, come miglioramenti strutturali o aggiornamenti dei materiali, per garantire che l'apparecchiatura funzioni normalmente nell'ambiente di destinazione.

Principali parametri tecnici

Nota: per la soluzione con cablaggio posteriore, si consiglia una profondità dell'armadio di 1.000 mm.

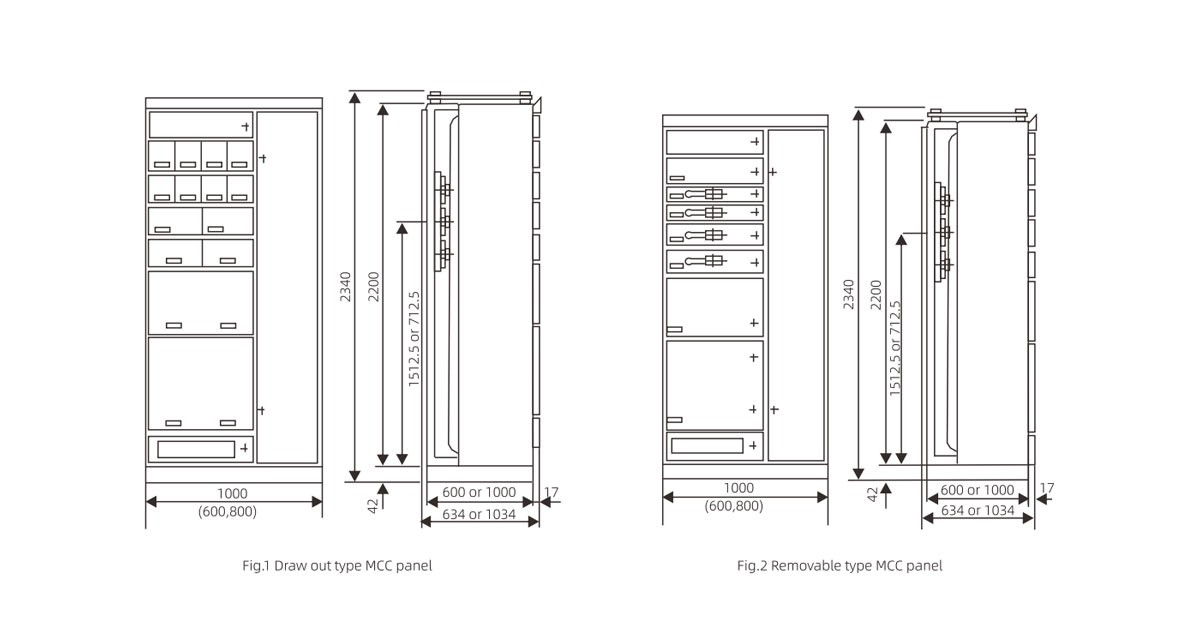

Dimensioni del prodotto

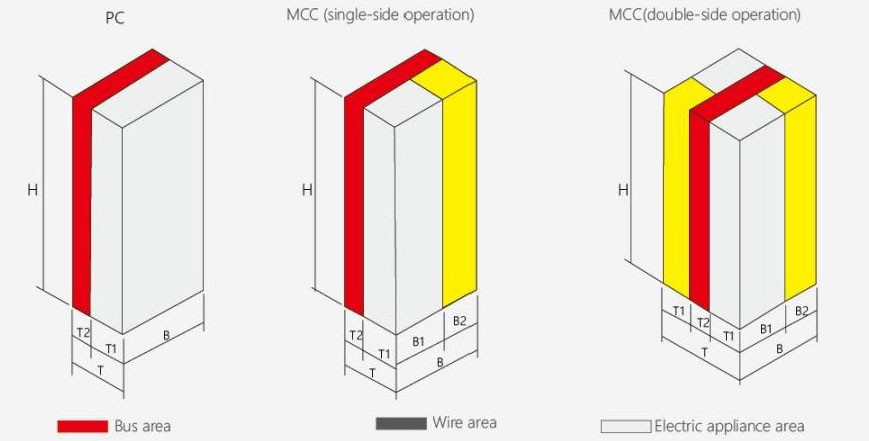

Diagramma schematico del corpo dell'armadio

Caratteristiche principali dei quadri estraibili a bassa pressione

Adattabilità e sicurezza sono i principali fattori determinanti che rendono unici i quadri estraibili di bassa tensione MNS. Queste caratteristiche chiave includono quanto segue:
Design modulare: aiuta a velocizzare l'installazione e le modifiche del sistema, rendendolo rilevante per diversi settori.
Manutenzione semplice: i perni di centraggio consentono di avere a portata di mano le parti raggiungibili, riducendo così al minimo i tempi di fermo.
Misure di sicurezza: configurazioni ad elevata separazione interna, forniscono un efficace isolamento dei guasti e affidabilità per gli operatori.
Parametri tecnici:
Tensione nominale: ha una tensione operativa fino a 690 V che lo rende utile con diverse applicazioni di distribuzione dell'alimentazione.
Corrente di resistenza di breve durata: questa valutazione è robusta e consente fino a 100 kA, fornendo prestazioni eccellenti in condizioni di guasto.

Per quanto riguarda le domande sul quadro, siamo del parere che i primi tre collegamenti disponibili sul sito di Google abbiano adeguatamente evidenziato questi problemi quando abbiamo esaminato le questioni relative alla costruzione del quadro MNS e alla solida implementazione della sicurezza. Hanno illustrato ancora una volta la flessibilità dei quadri MNS, il suo design modulare e, in particolare, le sue caratteristiche di sicurezza perché il quadro viene utilizzato in contesti diversi. Il suo impiego in impianti industriali o data center mette tuttavia in risalto la forza del quadro di operare in condizioni difficili. Pertanto, i parametri tecnici che ho qui prodotto hanno un'influenza su queste fonti, sottolineandone la praticità e l'affidabilità.

Luoghi di applicazione

L'armadio a bassa tensione MNS fornito da Welcome (Wenzhou) Electric Co., Ltd. è un'opzione di approvvigionamento molto venduta per sistemi di distribuzione di energia a bassa tensione, ampiamente applicata in scenari chiave come centrali elettriche di distribuzione, fabbriche, imprese industriali e minerarie, centrali nucleari e distribuzione di edifici. Essendo un quadro estraibile professionale a bassa tensione, la progettazione e l'abbinamento degli approvvigionamenti tengono pienamente conto dei diversi fattori ambientali e dei requisiti tecnici, garantendo una forte adattabilità alle esigenze del progetto.
In primo luogo, in termini di adattamento della temperatura ambiente, un fattore chiave per la valutazione delle prestazioni di approvvigionamento, Welcome (Wenzhou) Electric Co., Ltd. ha chiaramente definito il campo operativo per l'armadio a bassa tensione MNS: la temperatura dell'aria ambiente non deve superare +40 ℃ o essere inferiore a -5 ℃. Questo standard di temperatura garantisce che l'armadio possa funzionare stabilmente nella maggior parte degli ambienti regionali, fornendo garanzie affidabili per progetti di approvvigionamento in diverse zone climatiche.
Inoltre, anche la pulizia dell'aria e l'umidità relativa sono considerazioni importanti nelle specifiche tecniche di approvvigionamento. L'armadio a bassa tensione MNS prevede che quando la temperatura massima raggiunge +40℃, l'umidità relativa non deve superare il 50%; mentre a temperature più basse è consentita un'umidità più elevata, ad esempio un'umidità relativa del 90% a +20 ℃. Questa capacità flessibile di adattamento dell'umidità consente all'armadio di soddisfare le esigenze ambientali di vari progetti di approvvigionamento, sia in aree asciutte che moderatamente umide.
La limitazione dell’altitudine è un altro parametro critico per gli appalti. L'armadio a bassa tensione MNS è progettato con un limite di altitudine non superiore a 2000 metri sul livello del mare, garantendo il normale funzionamento nelle regioni dell'altopiano. Per progetti di approvvigionamento in aree ad alta quota oltre questo limite, Welcome (Wenzhou) Electric Co., Ltd. può fornire soluzioni di declassamento personalizzate per soddisfare i requisiti ambientali speciali del progetto.
