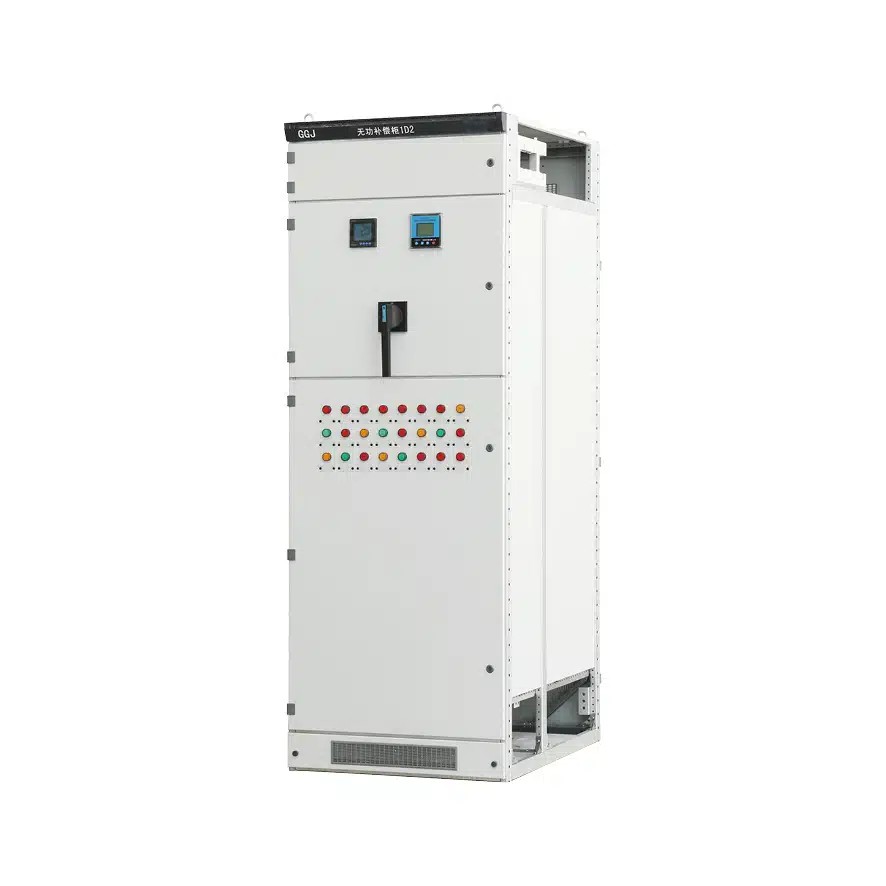

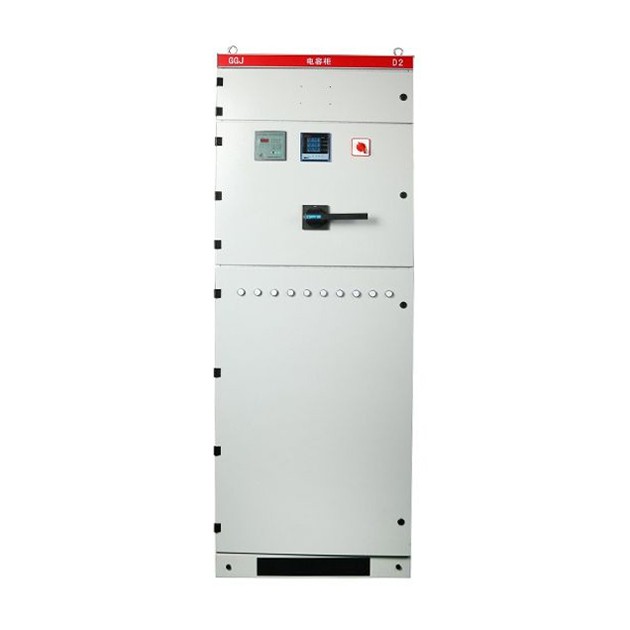

Quadri combinati a bassa tensione GGJ

In qualità di produttore professionale in Cina, la fabbrica Comewill desidera fornirvi quadri combinati a bassa tensione GGJ di qualità, che aumentano efficacemente il fattore di potenza, riducono la perdita di potenza reattiva e migliorano la qualità dell'alimentazione. Controllato da un controller intelligente, offre piena funzionalità e prestazioni affidabili con compensazione automatica, in grado di aumentare il fattore di potenza oltre 0,9.

Il quadro combinato a bassa tensione GGJ fornisce la visualizzazione in tempo reale del fattore di potenza della rete, coprendo sia gli intervalli ritardati (0,00-0,99) che anticipati (0,00-0,99). È dotato di funzioni di protezione complete contro sovratensione, armoniche eccessive, sovracompensazione, guasti di sistema, perdita di fase, sovraccarico e altro. Mantiene i parametri impostati anche durante le interruzioni di corrente, riprendendo automaticamente il funzionamento una volta che la rete si stabilizza, senza bisogno di personale in loco.

Basandosi sul bilanciamento del carico di rete, il quadro combinato a bassa tensione GGJ supporta la compensazione fase per fase o le modalità di compensazione mista. Con una forte capacità anti-interferenza, resiste a impulsi di interferenza di ampiezza 2000 V direttamente dalla rete, superando gli standard industriali nazionali. Ogni ora, il dispositivo misura e registra la tensione trifase, la corrente, la frequenza, la potenza attiva, la potenza reattiva, il fattore di potenza, l'energia attiva, l'energia reattiva sul lato a bassa tensione del trasformatore, nonché i tassi di distorsione totale di tensione/corrente e il contenuto armonico dalla 2a alla 25a. Dotato di interfacce RS-232 e RS-485, consente la trascrizione dei dati tramite computer palmari.

Attraverso la comunicazione remota, consente la lettura dei contatori wireless, il test dei dispositivi, la configurazione dei parametri e l'accesso ai dati registrati e in tempo reale. La sua funzione di analisi dei dati integrata supporta l'elaborazione, le statistiche e l'interrogazione dei dati di carico operativo. Valuta in modo completo la qualità dell'alimentazione calcolando il tasso di qualificazione della tensione, il tasso di carico, il tasso di affidabilità e il tasso di carico massimo. Gli utenti possono controllare il fattore di potenza, la potenza attiva e la potenza reattiva per diversi periodi di tempo, generare curve per tensione di fase, corrente, fattore di potenza, ecc. e stampare analisi complete e rapporti statistici.

Applicare gli standard

IEC439:《Apparecchi di comando e di comando a bassa tensione》
GB7251:《Quadri a bassa tensione》

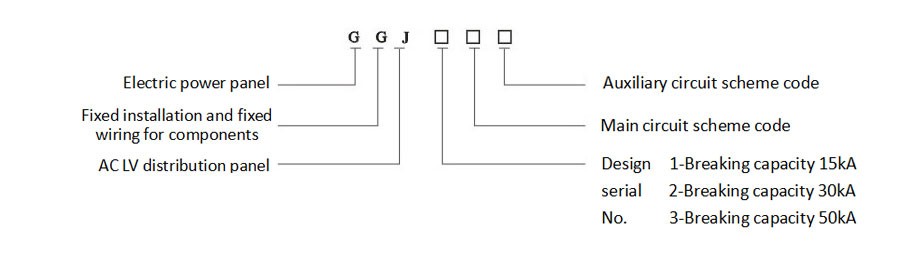

Descrizione del tipo

Condizioni di servizio normali

1.La temperatura dell'aria ambiente non deve superare i +40℃ o inferiore ai -5℃ e la temperatura media nelle 24 ore non può superare i +35℃. Se questi limiti di temperatura vengono superati, dovrai ridurre la capacità di funzionamento del dispositivo in base alle condizioni effettive.
2.Questo quadro combinato a bassa tensione GGJ è progettato solo per uso interno e l'altitudine del sito di installazione non deve superare i 2000 metri.
3.Quando la temperatura massima raggiunge +40℃, l'umidità relativa dell'aria ambiente dovrebbe rimanere inferiore al 50%. A temperature più basse, è accettabile un'umidità più elevata, ad esempio il 90% a +20 ℃. Dovresti anche tenere conto della condensa occasionale che potrebbe formarsi a causa delle fluttuazioni di temperatura.
4.Durante l'installazione, l'inclinazione del dispositivo rispetto al piano verticale non può essere superiore a 5° e l'intera fila di mobili deve essere relativamente livellata. È importante installare il dispositivo in un luogo esente da forti vibrazioni e urti, dove i componenti elettrici non saranno esposti a un'eccessiva corrosione.

Forza

1.Per considerazioni sull'approvvigionamento: il quadro combinato a bassa tensione GGJ di Welcome (Wenzhou) Electric Co., Ltd. è dotato di più fessure di ventilazione sia nella parte superiore che inferiore dell'armadio. Questo design crea un flusso d'aria naturale dal basso verso l'alto all'interno dell'armadio sigillato, affrontando efficacemente le sfide di dissipazione del calore per un funzionamento affidabile.
2. Lo sportello dello strumento del quadro, dotato di componenti elettrici, e le parti di montaggio interne formano un circuito di protezione di terra completo, garantendo sempre una continuità di terra costante.

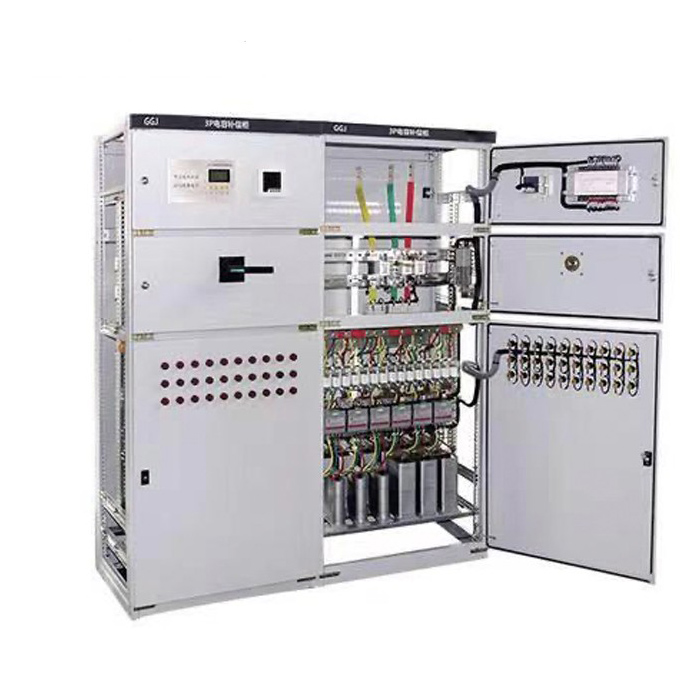

3.Posizioniamo le sbarre collettrici principali nella parte superiore posteriore dell'armadio, abbinate a morsetti per sbarre collettrici di tipo AMJ realizzati con materiali DMC/SMC in poliestere insaturo ad alta resistenza. Questi morsetti garantiscono resistenza meccanica e prestazioni di isolamento eccezionali, mentre il coperchio superiore rimovibile dell'armadio semplifica l'assemblaggio e la regolazione in loco delle sbarre principali.
4. Il mobile è dotato di verniciatura a polvere elettrostatica per una forte adesione e tutti i componenti interni sono sottoposti a trattamenti di galvanizzazione e passivazione. Ciò migliora le capacità “tre prove” del quadro: resistenza all’umidità, resistenza alla polvere e resistenza alla corrosione, prolungandone la durata in diversi ambienti.
5. Per soddisfare le diverse esigenze del progetto, il quadro combinato a bassa tensione GGJ supporta più opzioni di ingresso dei cavi: ingresso dall'alto, ingresso dal basso e ingresso posteriore, offrendo un'installazione flessibile per progetti di approvvigionamento.

Istruzioni per l'ordinazione

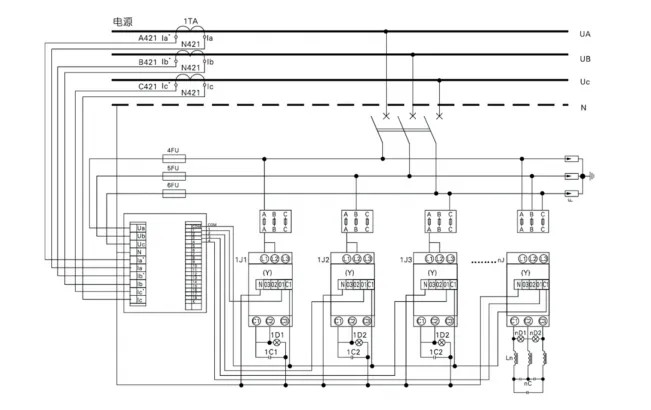

◇ Schema del circuito principale;
◇ Capacità retributiva e modalità di retribuzione;
◇ Se non è conforme alle normali condizioni operative del prodotto, deve essere specificato in anticipo.
