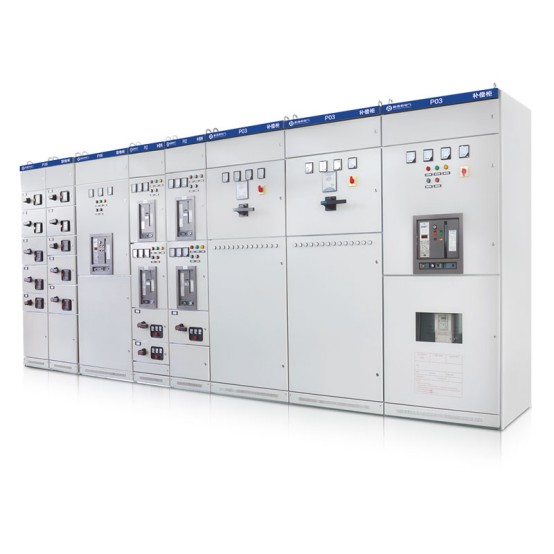

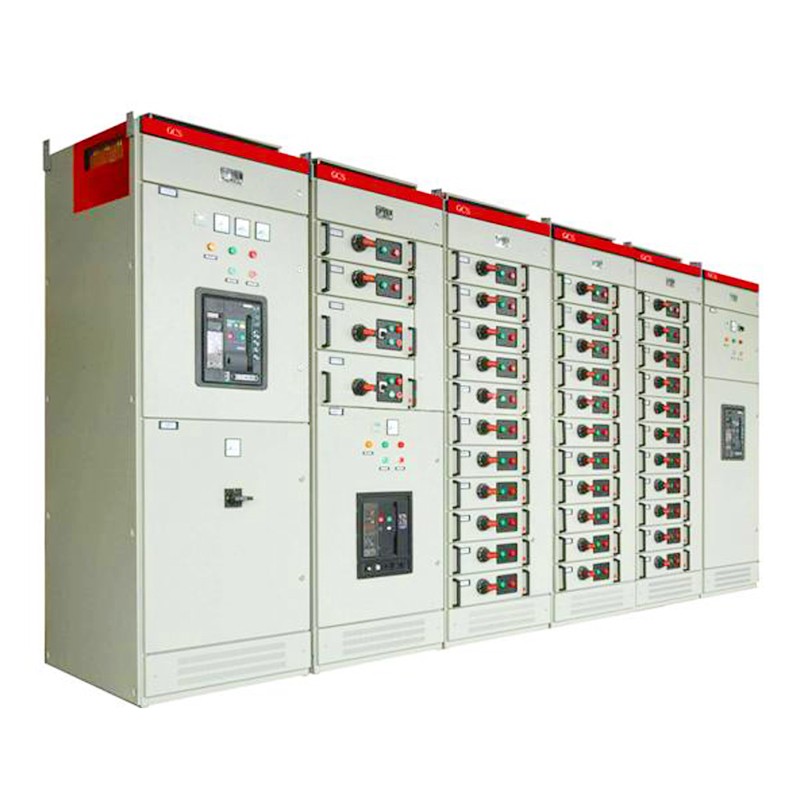

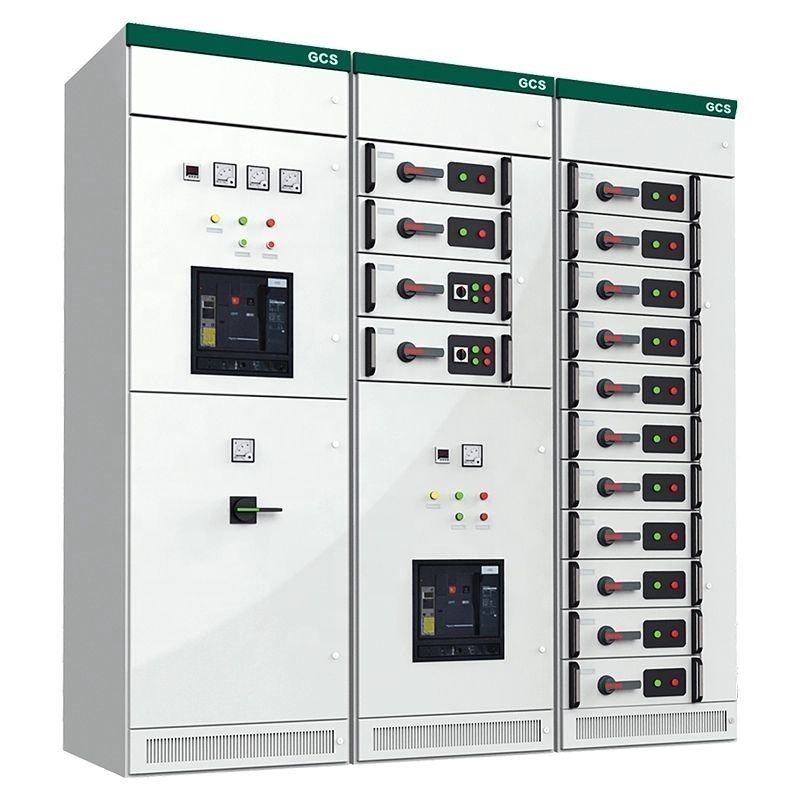

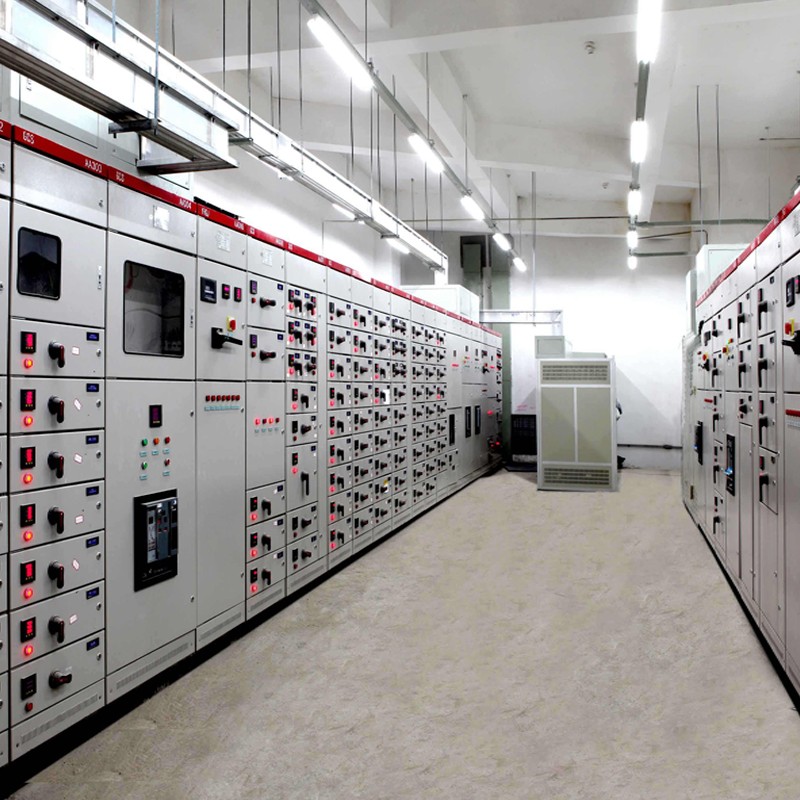

Quadri estraibili di bassa tensione GCS

I quadri estraibili a bassa tensione GCS di alta qualità Comewill hanno elevate capacità di chiusura e interruzione, buona stabilità dinamica e termica, una struttura avanzata e ragionevole, uno schema elettrico flessibile, un elevato livello di protezione, sicurezza e affidabilità, facilità di manutenzione ed eccellenti indicatori di prestazioni tecniche.

Caratteristica

1. Il telaio dell'armadio dei quadri estraibili a bassa tensione GCS adotta la tecnologia a doppia piegatura ed è realizzato con piastre di acciaio rivestite in alluminio-zinco. Progettato con fori modulari con passo da 25 mm (profilo K), il telaio vanta una struttura semplice e una durata eccezionale. Assemblato con precisi collegamenti imbullonati trasversali e longitudinali, l'intero telaio non richiede manutenzione per tutta la sua vita utile.
2. Il guscio del mobile è sottoposto a galvanica e verniciatura a polvere per una maggiore protezione. La copertura superiore del compartimento sbarre orizzontale è rimovibile, facilitando l'installazione delle sbarre in loco e riducendo la complessità operativa.
3. Le zone funzionali all'interno dell'armadio sono chiaramente suddivise e comprendono principalmente scomparti per unità funzionali e scomparti cavi. Ogni unità funziona in modo indipendente con funzioni isolate, garantendo l'assenza di interferenze reciproche tra i diversi componenti.
4.La sbarra orizzontale è montata orizzontalmente nella parte inferiore dell'armadio, migliorandone notevolmente la capacità di resistere alle sollecitazioni elettriche indotte dalle correnti di cortocircuito.
5. Dotato di una struttura a cassetti, l'armadio può ospitare fino a 36 circuiti, ciascuno con una corrente nominale di 400 A o inferiore. I circuiti del cassetto supportano la conversione a tre posizioni senza compromettere il grado di protezione dell'armadio.
6.Ogni unità funzionale può ospitare un massimo di 11 cassetti a grandezza naturale o 22 cassetti a metà misura (1/2), offrendo opzioni di configurazione flessibili.
7. I cassetti sono dotati di cinque posizioni operative: Aperto, Chiuso, Test, Estratto e Isolato. Gli indicatori audio, visivi e testuali corrispondenti forniscono segnali di stato chiari per un funzionamento intuitivo.

Panoramica del prodotto

Il quadro estraibile a bassa tensione GCS, sviluppato e fornito in modo indipendente da Welcome (Wenzhou) Electric Co., Ltd., è un set completo di apparecchiature ad alte prestazioni su misura per i sistemi di distribuzione dell'energia a bassa tensione: una scelta ideale per l'approvvigionamento di ingegneria, la corrispondenza dei progetti e l'approvvigionamento di apparecchiature sfuse. Integrando una struttura modulare scientifica con prestazioni elettriche affidabili, questo quadro è ampiamente acquistato e applicato in scenari chiave come centrali elettriche, officine industriali, grattacieli e complessi commerciali su larga scala, fungendo da dispositivo principale per il controllo della distribuzione dell'energia e un'allocazione precisa dell'energia.
Il suo principale vantaggio in termini di approvvigionamento risiede nell'avanzato design "estraibile": ciascuna unità funzionale (inclusi interruttori automatici, contattori, ecc.) può essere facilmente estratta o inserita senza interrompere il funzionamento complessivo del sistema. Ciò semplifica notevolmente i processi di manutenzione e riparazione post-appalto, riduce al minimo i tempi di fermo delle apparecchiature e riduce efficacemente i costi complessivi di funzionamento e manutenzione per le parti approvvigionatrici.
Durante la produzione, Welcome (Wenzhou) Electric Co., Ltd. aderisce a rigorosi standard di controllo qualità, adottando materiali isolanti di alta qualità e tecniche di produzione di precisione. Il quadro è dotato di molteplici meccanismi completi di protezione di sicurezza (protezione da cortocircuito, protezione da sovraccarico, ecc.), che gli consentono di adattarsi stabilmente ad ambienti complessi della rete elettrica e garantire il funzionamento sicuro e continuo del sistema di distribuzione, soddisfacendo pienamente i requisiti di elevata affidabilità dei progetti di approvvigionamento. Inoltre, il suo design modulare flessibile supporta l'espansione su richiesta, che può soddisfare con precisione le esigenze di approvvigionamento personalizzate di diversi progetti per diverse capacità e modalità di controllo, migliorando l'adattabilità e l'efficacia in termini di costi dell'approvvigionamento. Essendo un'apparecchiatura di distribuzione dell'energia a bassa tensione economica, efficiente e sicura, è diventata un'opzione di approvvigionamento affidabile nel moderno campo della distribuzione dell'energia a bassa tensione.
Questo quadro estraibile a bassa tensione GCS è pienamente conforme agli standard internazionali e nazionali pertinenti come IEC60439-1, GB7251.1 "Apparecchiature di controllo e quadri completi a bassa tensione" e GB/T 24274 "Apparecchiature di controllo e quadri completi estraibili a bassa tensione", garantendo che i progetti di appalto soddisfino i requisiti di standardizzazione e conformità e forniscano una solida garanzia di qualità per le decisioni di appalto.
‌

Condizioni ambientali di utilizzo normali

Temperatura ambiente: la temperatura dell'aria ambiente non deve superare +40℃ o essere inferiore a -5℃ e la temperatura media nelle 24 ore non deve superare +35℃. Per progetti di approvvigionamento che prevedono un utilizzo oltre l'intervallo di temperature sopra indicato, i quadri estraibili a bassa tensione GCS devono essere utilizzati a capacità ridotta per garantire la sicurezza operativa e la stabilità delle prestazioni.
Umidità relativa: quando la temperatura ambiente massima raggiunge +40 ℃, l'umidità relativa non deve superare il 50%. Un'umidità maggiore è consentita a temperature più basse (ad esempio, 90% di umidità relativa a +20 ℃). Durante l'approvvigionamento e la successiva installazione, è necessario prestare sufficiente attenzione ai potenziali rischi di condensa causati da improvvisi sbalzi di temperatura per evitare guasti alle apparecchiature.
Altitudine: l'altitudine standard del sito di installazione non deve superare i 2000 m sul livello del mare. Per progetti di appalto in aree superiori a 2.000 m, l'attrezzatura deve essere corrispondentemente declassata per l'uso e i requisiti pertinenti devono essere chiaramente specificati nel contratto di appalto.
Condizioni del luogo di installazione: il quadro deve essere installato in luoghi esenti da rischi di incendio, rischio di esplosione, polvere pesante, corrosione chimica e forti vibrazioni o urti. Le parti appaltatrici dovranno confermare che l'ambiente in loco soddisfa i requisiti di cui sopra prima della consegna per garantire la durata e l'affidabilità dell'apparecchiatura.
Negoziazione in ambienti speciali: se l'ambiente di utilizzo effettivo del progetto di approvvigionamento non soddisfa i requisiti di cui sopra, la parte acquirente dovrà comunicare e negoziare tempestivamente con Welcome (Wenzhou) Electric Co., Ltd. per formulare soluzioni personalizzate (come aggiornamenti di materiali speciali o miglioramenti strutturali) per garantire la conformità con le esigenze operative del progetto.

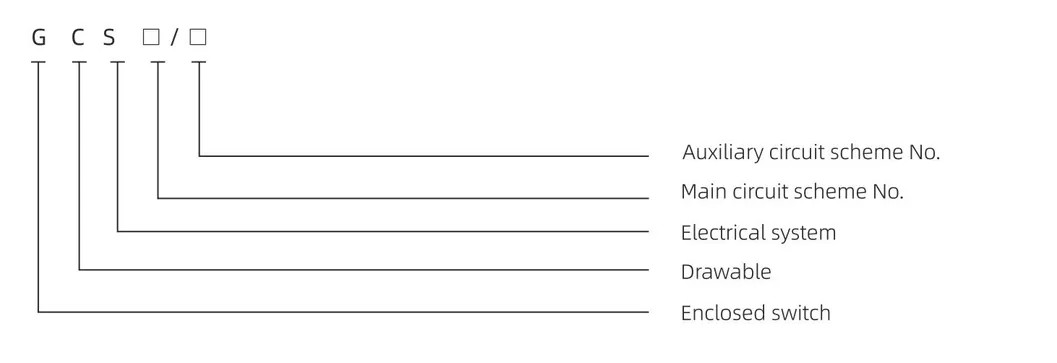

Principali parametri tecnici

Nota: per la soluzione con cablaggio posteriore, si consiglia una profondità dell'armadio di 1.000 mm.

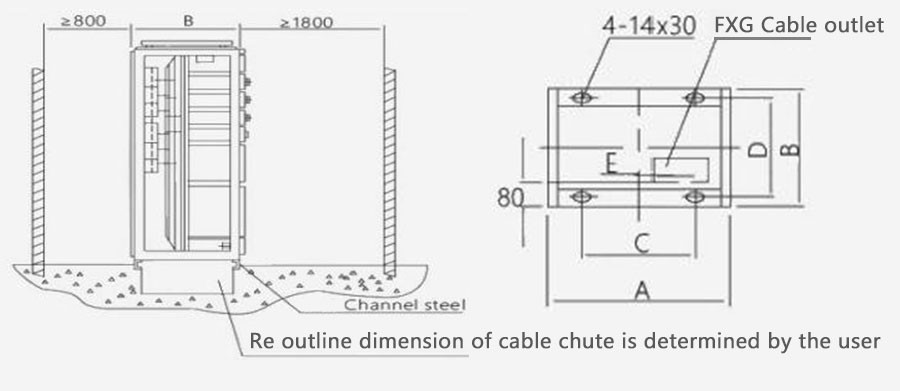

Schema di installazione

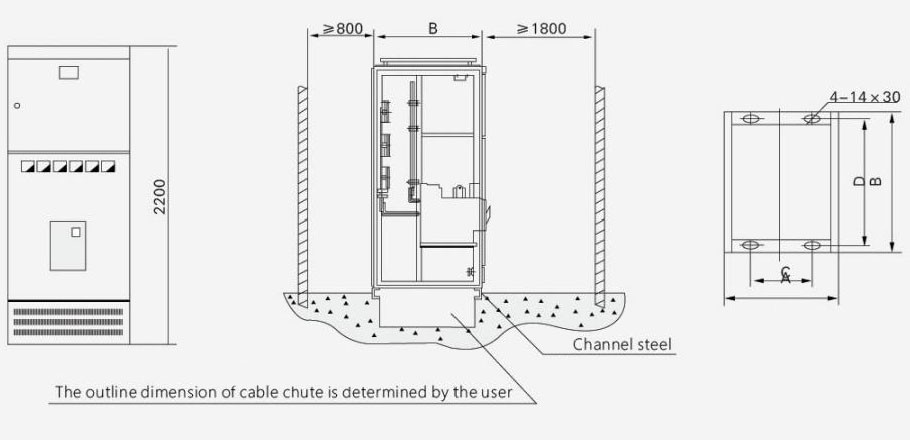

FIG 2 Schema di installazione dell'armadietto del PC

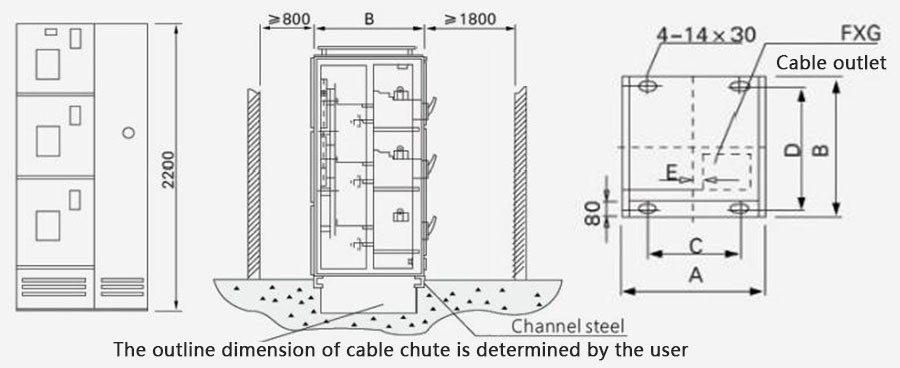

3 Schema di installazione dell'armadio MCC
