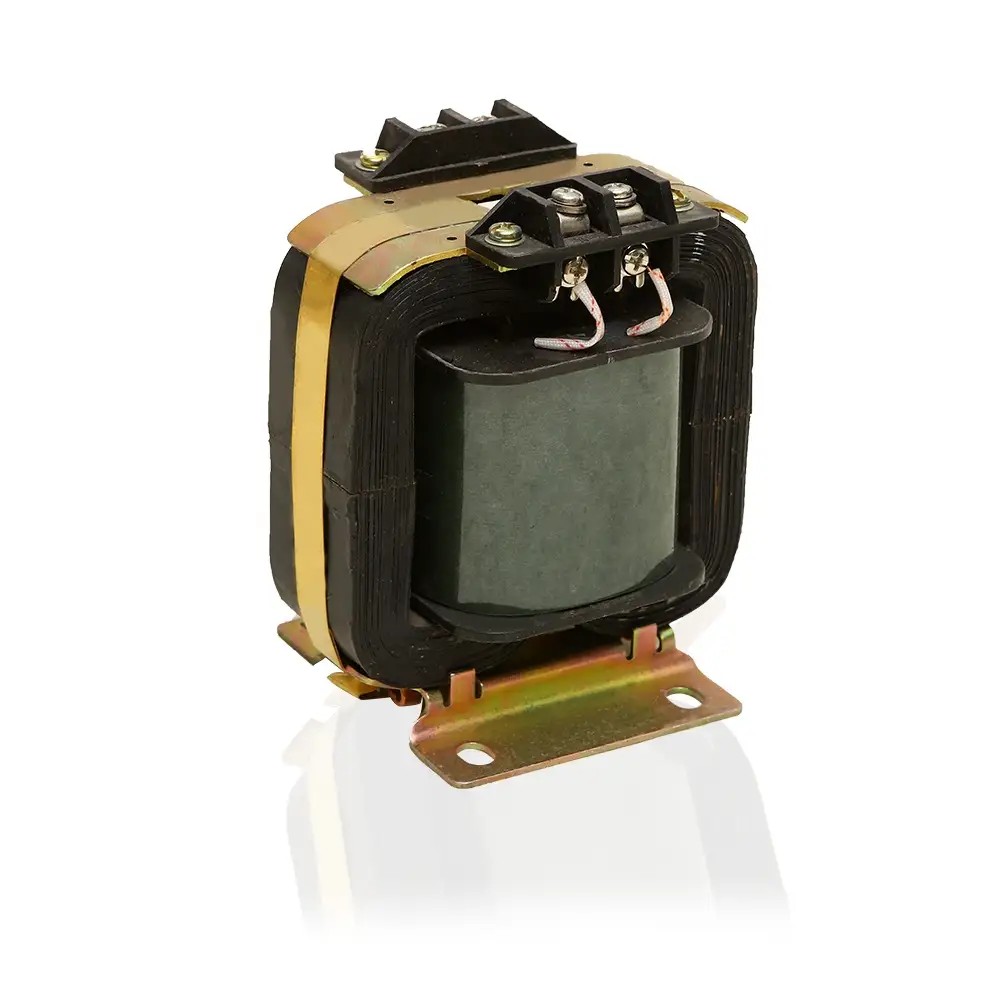

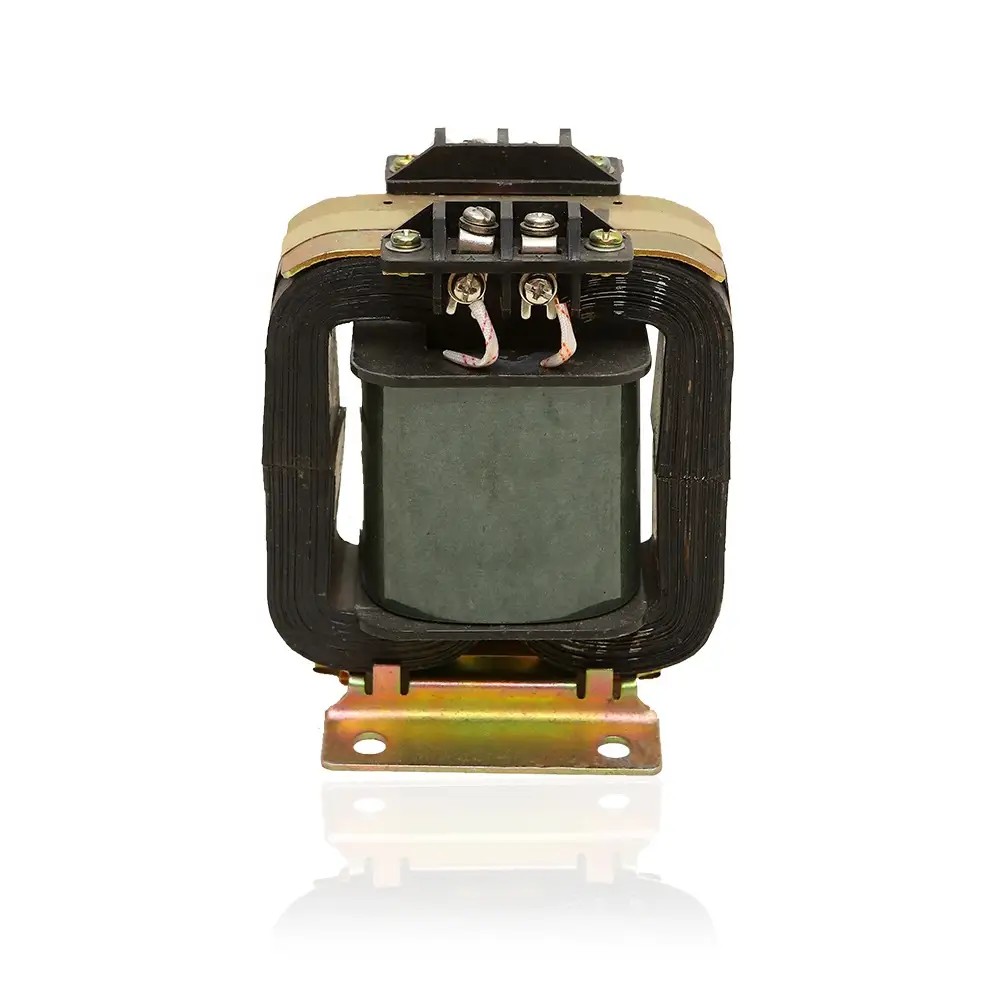

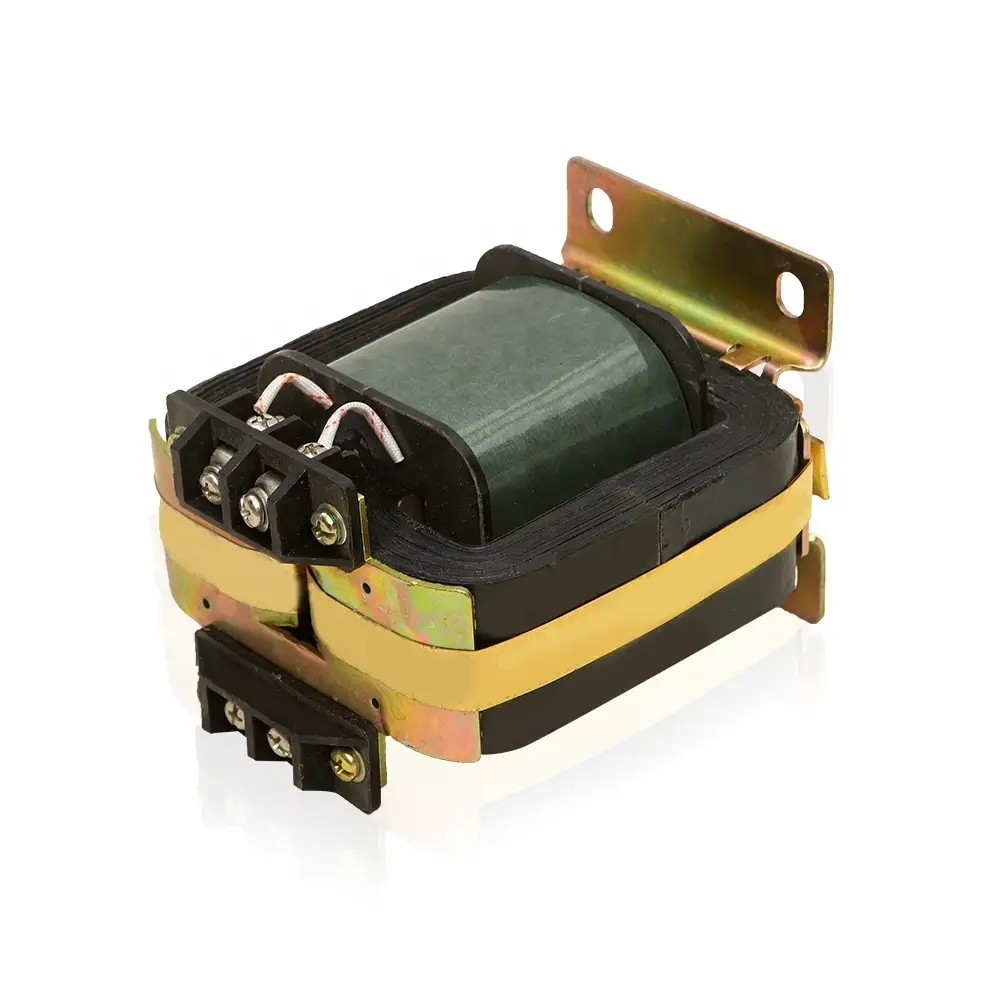

Trasformatore di tensione JDG4-0.5

In qualità di produttore cinese professionale, Comewill offre il trasformatore di tensione JJDG4-0.5, progettato per misurazioni accurate della tensione, misurazione dell'energia e protezione dei relè. Costruito con un robusto telaio fenolico termoindurente e nuclei in acciaio al silicio di alta qualità, è conforme agli standard GB1207 e IEC60044-2.

Costruzione robusta: un robusto telaio in plastica fenolica termoindurente accoppiato con anime in acciaio al silicio laminato a freddo di alta qualità. Questa solida struttura offre tre funzioni indispensabili per le nostre esigenze di approvvigionamento: misurazione puntuale della tensione, misurazione affidabile dell'energia e protezione costante dei relè, tutte fondamentali per mantenere l'infrastruttura del sistema di alimentazione senza intoppi. Controlla tutti i requisiti sia per gli standard nazionali GB1207 che per le norme internazionali IEC60044-2:2003, soddisfacendo i rigorosi standard di qualità e conformità che la nostra azienda stabilisce per i progetti di appalto.

Costruito pensando alle nostre principali priorità di approvvigionamento, ovvero precisione, sicurezza e lunga durata, il trasformatore di tensione JDG4-0,5 è la soluzione perfetta per le nostre esigenze di allestimento di strumenti di misura o sistemi di relè di protezione. Il suo design compatto ma robusto resiste ai sovraccarichi e mantiene prestazioni costanti anche in condizioni interne difficili, aumentando direttamente l'efficienza e la sicurezza dei sistemi di alimentazione che utilizziamo. Che si tratti di acquisti in grandi quantità o di aggiornamenti mirati delle apparecchiature, questo trasformatore si rivela una scelta affidabile ed economica che si allinea perfettamente con i requisiti di qualità di approvvigionamento e le esigenze funzionali della nostra azienda.

Specifica

Schema e dimensioni di installazione

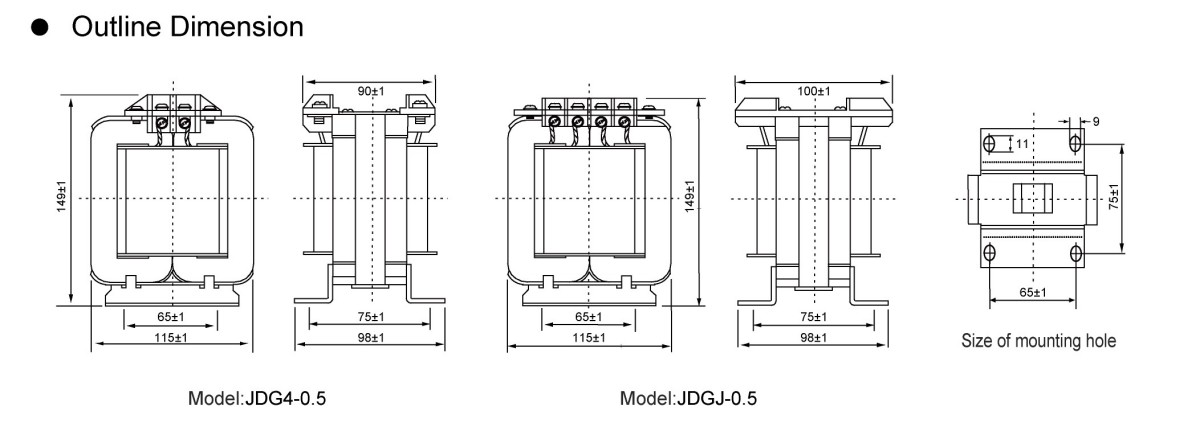

JDG4-0.5 Trasformatore a bassa tensione per interni Dimensioni di installazione

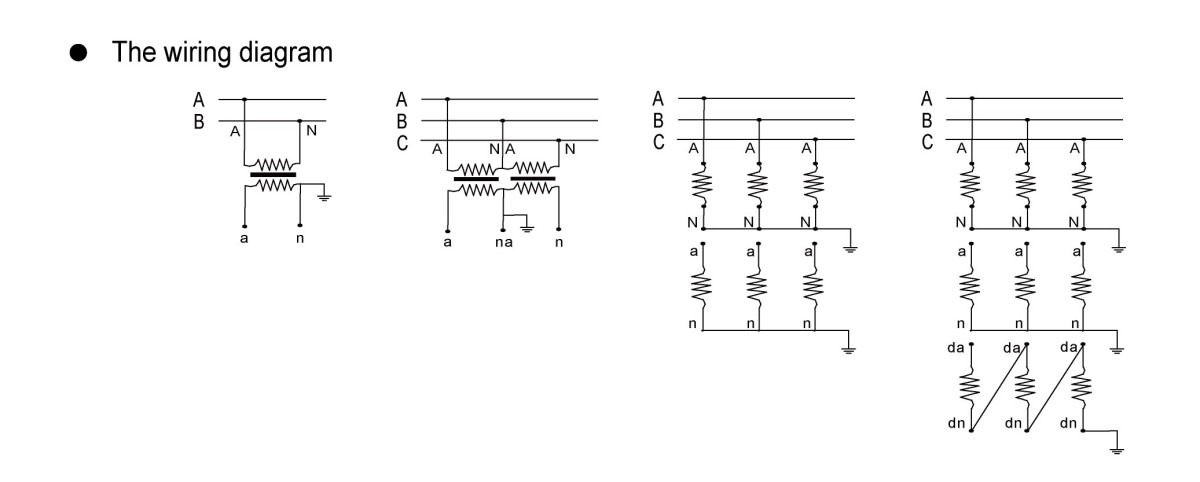

Metodi di connessione per trasformatori di tensione

Soluzioni di connessione di trasformatori di tensione orientate all'approvvigionamento per Welcome (Wenzhou) Electric Co., Ltd

Quando si selezionano e si acquistano trasformatori di tensione (PT) dalla nostra fabbrica, tre schemi di connessione specializzati si distinguono per la loro praticità ingegneristica, ciascuno su misura per requisiti di sistema e priorità funzionali distinti, garantendo l'allineamento con gli standard di approvvigionamento del progetto:

1. Collegamento a terra a stella (Y-Y).
Esclusivamente per i sistemi di alimentazione con punti neutri senza messa a terra o quelli messi a terra tramite bobine di soppressione dell'arco, questa connessione richiede la messa a terra diretta del terminale neutro dell'avvolgimento primario. Il suo valore principale risiede nel consentire una misurazione precisa della tensione fase-terra, un requisito non negoziabile per il monitoraggio delle condizioni di isolamento in tali architetture di sistema.
2. Connessione Delta V-V incompleta
Costruito utilizzando due PT monofase, questo schema si interfaccia con le tensioni di linea UAB e UBC della rete elettrica per formare una struttura a triangolo incompleta. Un'opzione ideale per l'approvvigionamento in reti da 20 kV e inferiori senza messa a terra/con bobina di soppressione dell'arco messa a terra, eccelle nel rilevamento della tensione interfase. Una considerazione critica per l'approvvigionamento: non ha la capacità di misurare la tensione fase-terra, il che lo rende inadatto per scenari che richiedono il monitoraggio completo della tensione.
3. Aprire la connessione Delta multi-avvolgimento
Formata da tre PT monofase a tre avvolgimenti, questa configurazione adotta il cablaggio YN, yn, d11 o YN, y, d11, con il neutro dell'avvolgimento stellare secondario messo a terra attraverso la fase B. Essendo una scelta di approvvigionamento versatile, è adatta a tutti i livelli di tensione, in particolare ai sistemi da 3~15 kV. L'avvolgimento secondario offre una doppia funzionalità (misurazione della tensione interfase e fase-terra), mentre il design a triangolo aperto dell'avvolgimento secondario ausiliario supporta la connessione a monitor di isolamento, relè di rete senza messa a terra o dispositivi di protezione del sistema di messa a terra diretta, ampliando la sua applicabilità in diversi scenari di approvvigionamento.
