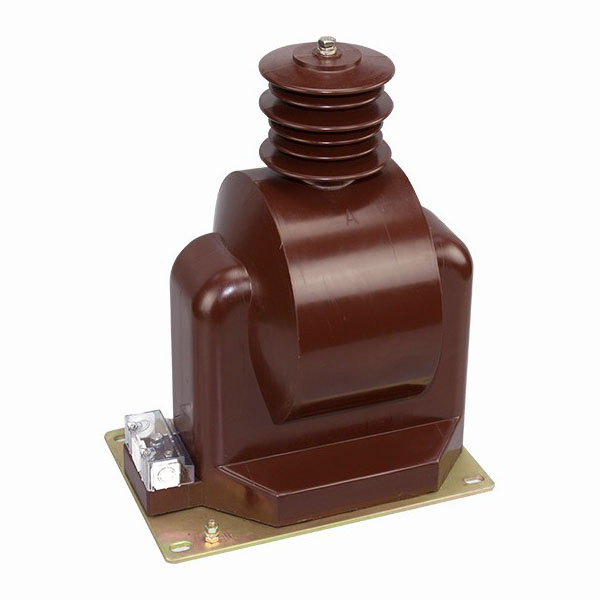

Trasformatore di tensione JDZX9-35D/290

Progettato con isolamento in fusione di resina epossidica e struttura esterna completamente chiusa, il trasformatore di tensione JDZX9-35D/290 di qualità della fabbrica Comewill garantisce alta precisione, lunga durata e affidabilità a lungo termine. È ampiamente utilizzato nella misurazione dell'energia, nel monitoraggio della tensione e nella protezione dei relè, rendendolo una soluzione ideale per la moderna rete elettrica e le applicazioni industriali.

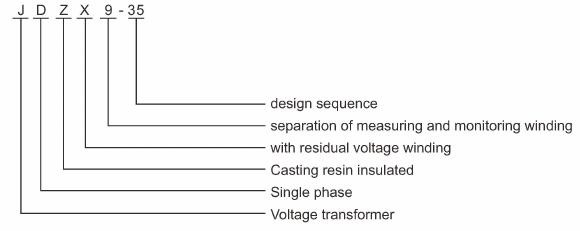

Designazione del tipo

Benvenuto al trasformatore di tensione JDZX9-35 di (Wenzhou) Electric Co., Ltd, il modello contiene informazioni strutturali e di utilizzo chiave, che possono essere facilmente smontate e comprese:

Il modello JDZX9-35 rappresenta le principali caratteristiche strutturali e funzionali:

J – Trasformatore di tensione
D – Struttura monofase
Z – Isolamento in resina epossidica
X – Con avvolgimento di tensione residua (per protezione di terra)
9 – Numero di sequenza del disegno
35 – Tensione nominale: 35kV

La denominazione di questo modello evidenzia direttamente gli attributi principali del trasformatore di tensione JDZX9-35D/290: progettato specificamente per sistemi di alimentazione a media tensione, adotta isolamento in resina pressofusa, struttura monofase e può anche essere dotato di avvolgimenti di tensione residua, soddisfacendo perfettamente le esigenze di utilizzo dei sistemi da 35 kV.

Condizioni di servizio

Per garantire un funzionamento stabile a lungo termine, il trasformatore di tensione JDZX9-35D/290 deve essere utilizzato nelle seguenti condizioni:
Installazione: solo per uso esterno
Temperatura ambiente:
Massima: +40°C
Minima: -25°C
Media giornaliera ≤ 30°C
Altitudine: ≤ 1000 m (progettazione personalizzata richiesta per altitudini più elevate)
Livello di inquinamento: adatto per ambienti di classe IV
Atmosfera: esente da polveri o gas corrosivi

Dati tecnici

Linee guida per la personalizzazione e l'utilizzo

Comewill, in qualità di fornitore esperto di trasformatori di tensione in Cina, fornisce servizi di personalizzazione flessibili:
Disponibili rapporto di tensione e classe di precisione personalizzati
Soluzioni su misura per esigenze progettuali specifiche
Supporto per progetti non standard
Note sull'utilizzo:
Utilizzare un solo rapporto di tensione alla volta per una misurazione accurata
Evitare il funzionamento simultaneo a più rapporti
Fornire parametri dettagliati al momento dell'ordine per garantire le migliori prestazioni

Scenari applicativi

Il trasformatore di tensione JDZX9-35D/290 è ampiamente utilizzato in:
Sistemi di rete elettrica
Sottostazioni
Distribuzione dell'energia industriale
Sistemi di misurazione dell'energia
Applicazioni di protezione relè

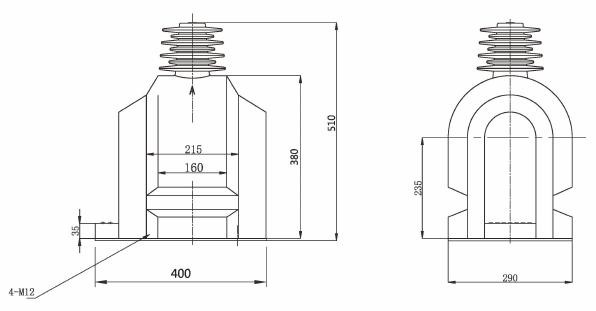

Schema e dimensioni di installazione

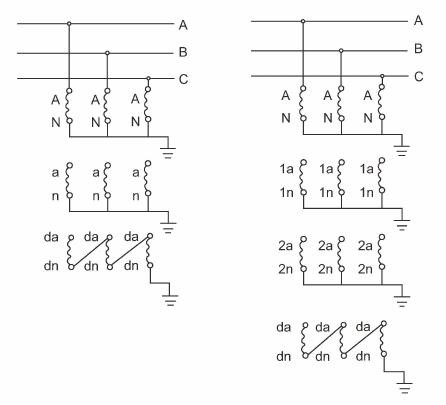

Principi di cablaggio per trasformatori di tensione DZX9-35KV

Informazioni sull'ordinazione

Per garantire che il trasformatore soddisfi perfettamente i requisiti del tuo sistema, specifica:

Rapporto di tensione
Classe di precisione
Potenza nominale
Requisiti speciali (se presenti)

Per soluzioni personalizzate, il team tecnico di Comewill è pronto a fornire supporto professionale dalla progettazione alla consegna, garantendo un funzionamento affidabile ed efficiente del vostro sistema energetico. Non esitare a contattarci e ottenere un preventivo adesso!
