Trasformatore di tensione JSZV18-24R

Con anni di esperienza nella produzione di trasformatori di tensione JSZV18-24R, Welcome (Wenzhou) Electric Co., Ltd. è in grado di fornire un'ampia gamma di trasformatori di tensione per interni da 0,72-40,5 kV. Il nostro trasformatore ha un design strutturale e scenari applicativi particolarmente adatti ai requisiti dei sistemi di media tensione:

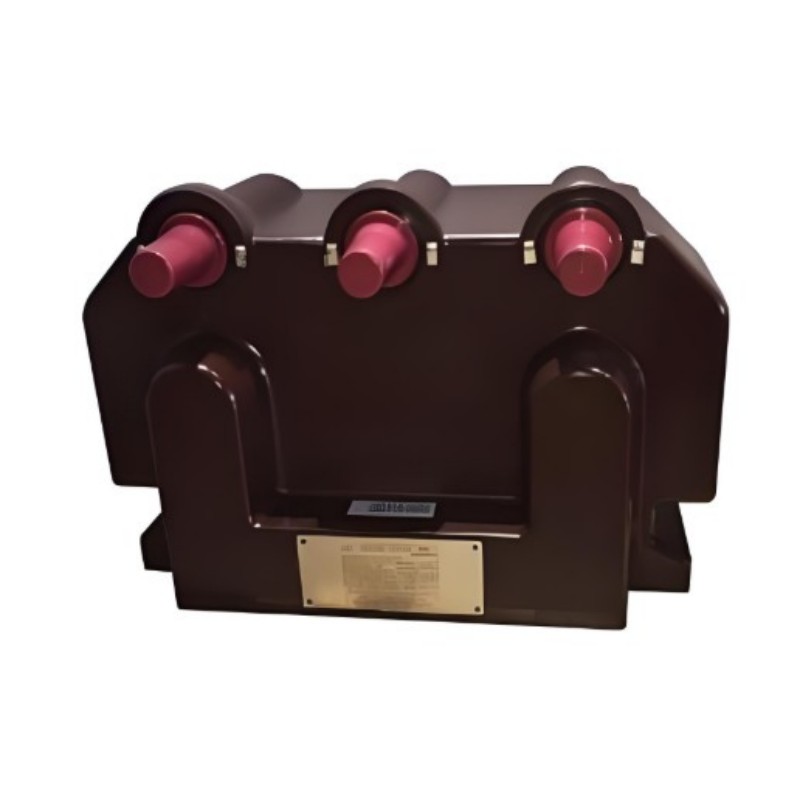

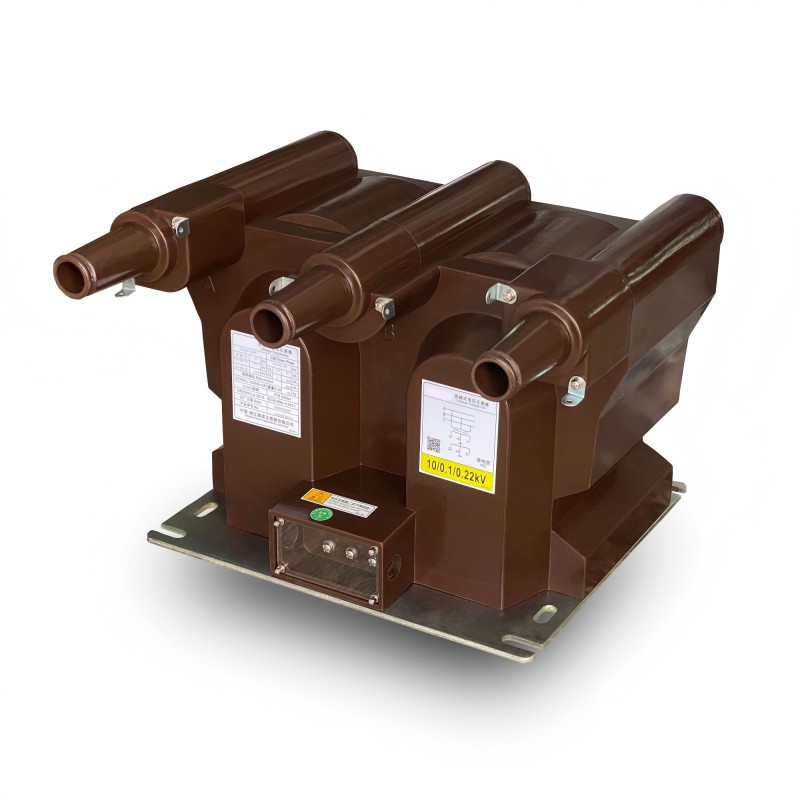

Questo trasformatore adotta una struttura isolante in fusione di resina epossidica completamente chiusa, che avvolge l'avvolgimento primario, l'avvolgimento secondario e il nucleo circolare di ferro all'interno e ha la capacità di resistere direttamente all'inquinamento e all'umidità. Il prodotto è inoltre dotato di una spina a gomito, che non solo migliora la tenuta ambientale, ma facilita anche l'installazione e il cablaggio in loco non richiede molto sforzo.

Il trasformatore di tensione JSZV18-24R di qualità è progettato specificamente per scenari interni in cui il punto neutro non è messo a terra. Che si tratti di misurare la corrente, calcolare l'energia elettrica o proteggere i relè, può essere di grande utilità. In grado di adattarsi a frequenze di 50 Hz o 60 Hz, in grado di resistere a tensioni di apparecchiature fino a 24 kV e di condurre il monitoraggio della tensione in sistemi di alimentazione a media tensione con stabilità e precisione, soddisfacendo pienamente i requisiti in loco.

Parametro tecnico principale

1.Tensione primaria nominale: 20kV o 22kV opzionale, adatta a diversi requisiti di tensione dei sistemi di media tensione;
2.Tensione secondaria nominale: sono disponibili tre specifiche: 100 V, 100/100 V e 100/220 V, che possono essere abbinate a diversi cablaggi di apparecchiature secondarie;
3.Tensione nominale dell'avvolgimento di tensione residua: copertura di 100/√ 3 V, 110/√ 3 V, 115/√ 3 V, 120/√ 3 V, conforme a requisiti speciali come la protezione della messa a terra;
4. Fattore di potenza del carico: cos Φ=0,8 (isteresi), coerente con le caratteristiche di carico dei circuiti secondari convenzionali;
5. Standard di esecuzione: seguire IEC60044-2:2003 o IEC61869-1&3, con prestazioni e qualità confrontate con gli standard internazionali.

Altri parametri tecnici si prega di vedere come segue:

Osservazioni: Su richiesta, siamo lieti di fornire trasformatori che soddisfano altri standard o hanno specifiche tecniche non standard.

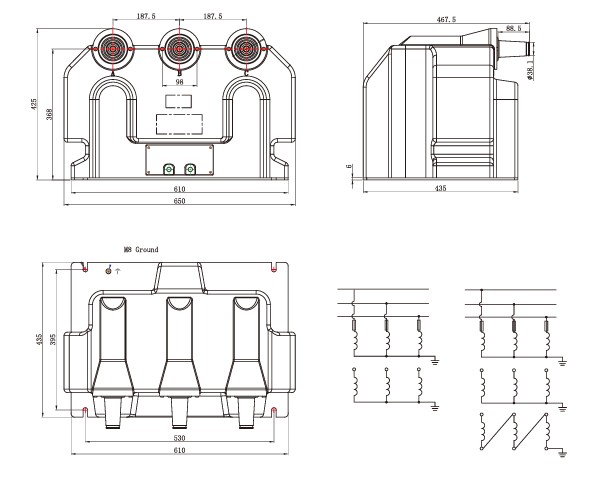

Disegno di assieme

Caratteristiche principali

Benvenuto (Wenzhou) Electric Co., il trasformatore di tensione JSZV18-24R di Ltd con i suoi solidi vantaggi prestazionali, è adatto per i requisiti del sistema di media tensione. I punti salienti specifici sono i seguenti:

1.Ampia adattabilità della tensione
Con una tensione nominale di 24 kV, il trasformatore di tensione JSZV18-24R gestisce significative fluttuazioni di tensione, garantendo un monitoraggio stabile e un'uscita del segnale accurata durante i transitori o la regolazione del sistema.

2. Risposta veloce
Cattura rapidamente le variazioni di tensione e trasmette istantaneamente i segnali ai dispositivi di protezione, consentendo una rapida eliminazione dei guasti e una maggiore affidabilità del sistema.

3. Bassa perdita di isteresi
I materiali magnetici avanzati e il design ottimizzato riducono la perdita di energia, migliorano l'efficienza, riducono al minimo la generazione di calore e prolungano la durata.

Che si tratti di uno scenario con frequenti fluttuazioni di tensione o di un sistema di media tensione con requisiti di velocità di risposta e consumo energetico, questo trasformatore può resistere. Se vuoi conoscere i dettagli specifici dell'adattamento dello scenario, dillo semplicemente!
