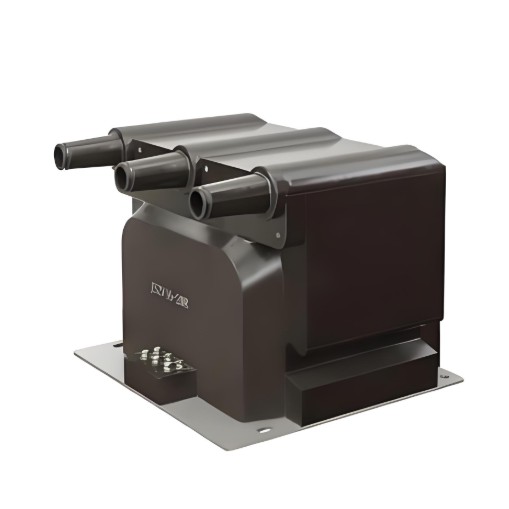

Trasformatore di tensione JDZ16-24R

Il trasformatore di tensione JDZ16-24R della fabbrica Comewill può adattarsi a frequenze di 50 Hz o 60 Hz e supportare apparecchiature con un livello di tensione massimo di 24 kV, rendendolo particolarmente adatto per l'uso nei sistemi di distribuzione di media tensione. Questo trasformatore ha prestazioni stabili, bassa perdita di eccitazione del nucleo e un'ampia distanza di dispersione dell'isolamento esterno; Inoltre, il design non richiede manutenzione giornaliera e può resistere anche a scenari con elevati requisiti ambientali interni, funzionamento preciso a lungo termine e durata.

Cos'è un trasformatore di tensione JDZ16-24R?

Il trasformatore di tensione JDZ16-24R di Welcome (Wenzhou) Electric Co., Ltd. è un'apparecchiatura per interni completamente in resina epossidica, con struttura completamente chiusa in grado di misurare la tensione, calcolare l'energia elettrica ed eseguire la protezione del relè per circuiti CA monofase e trifase.

Parametri del prodotto

Il trasformatore di Welcome (Wenzhou) Electric Co., Ltd ha parametri elettrici fondamentali chiari:

Tensione massima di tenuta dell'apparecchiatura: 12kV
Tensione primaria nominale: 11kV
Tensione secondaria nominale: opzionale 100/220 V, 110/220 V o separatamente 100 V o 110 V, completamente adattata ai requisiti di cablaggio di diversi sistemi

In termini di standard tecnici, l'intero processo segue la norma IEC 60044-2:2003 "Trasformatori di strumenti Parte 2: Trasformatori di tensione induttivi" e le prestazioni e la qualità soddisfano gli standard internazionali, quindi non è necessario preoccuparsi di problemi di non conformità o compatibilità.

Osservazioni: Su richiesta del cliente, siamo lieti di fornire trasformatori conformi ad altri standard o dotati di specifiche tecniche non standard.

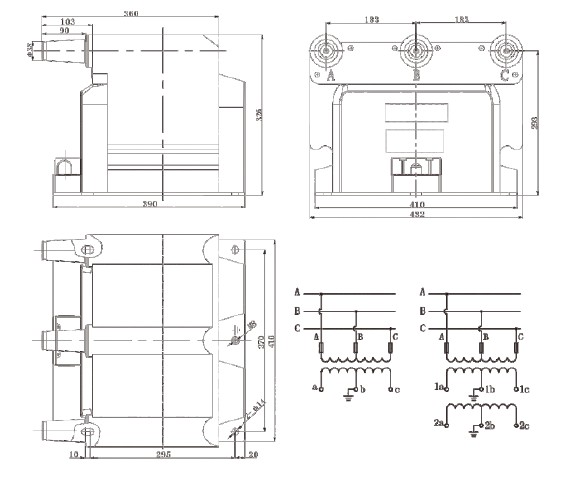

Disegno di assieme

Caratteristiche principali

Benvenuto Il trasformatore di tensione JDZ16-24R di Wenzhou Electric Co., Ltd può resistere in sistemi di media tensione a 24 kV grazie a questi tre vantaggi pratici:

1. Viene fornito con un fusibile, non è necessario preoccuparsi della protezione da sovratensione
Questo trasformatore di tensione JDZ16-24R integra direttamente un fusibile, progettato specificamente per gestire situazioni di tensione anomale. Se si verifica improvvisamente un aumento di tensione nel sistema a 24 kV, il fusibile può interrompere immediatamente il circuito, proteggendo il trasformatore e impedendo che le apparecchiature elettriche collegate vengano bruciate dall'alta tensione. Non solo rende il sistema di alimentazione più sicuro, ma prolunga anche la durata dei trasformatori senza la necessità di ulteriori accessori di protezione.
2. Misurazioni accurate e dati affidabili sono la chiave per la tranquillità
Internamente vengono utilizzati componenti ad alta precisione e il design strutturale è stato ottimizzato per convertire stabilmente l'alta tensione da 24 kV sul lato primario in un segnale a bassa tensione sul lato secondario con un errore minimo. Che si tratti di misurare le bollette elettriche, monitorare quotidianamente la tensione o trasmettere segnali a dispositivi di protezione a relè, i valori misurati sono molto accurati. Il sistema di alimentazione funziona in modo stabile ed efficiente e non si verificheranno errori nella misurazione e nella diagnosi dei guasti.

3. Di piccole dimensioni, salvaspazio e facile da installare
Il design complessivo è compatto e occupa uno spazio molto ridotto, particolarmente adatto per scenari con spazi ristretti come quadri e sottostazioni, facilitando l'installazione. Nonostante le dimensioni ridotte, le sue prestazioni non sono affatto diminuite; Inoltre, il design compatto rende il trasporto e l'installazione molto più convenienti, risparmiando spazio di installazione e riducendo i costi di supporto.
