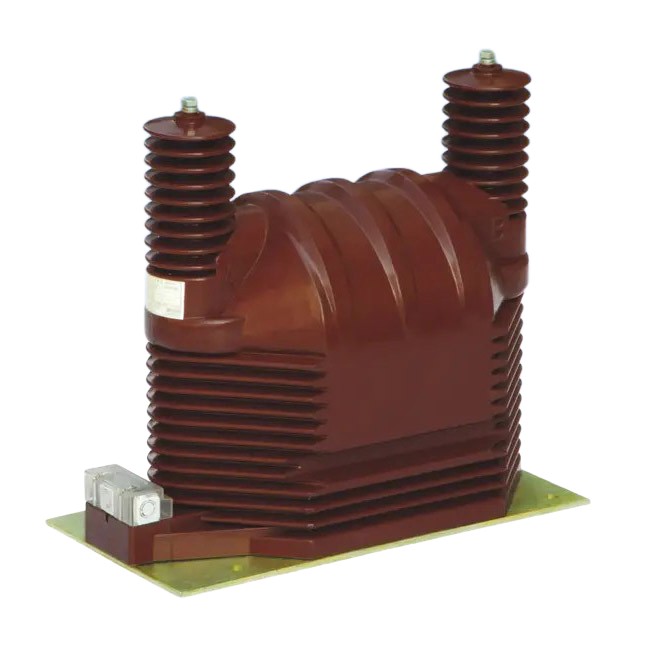

Costruiti con materiali isolanti di prima qualità, i trasformatori di tensione JDZ9-35Q di alta qualità realizzati da Comewill, un produttore professionale in Cina, hanno un design compatto ma resistente. Ciò significa che resistono bene dal punto di vista meccanico e offrono un solido isolamento elettrico, senza lesinare sulla durata. Ogni modello ha anche la sua specialità: il JDZ9-35Q gestisce l'umidità come un professionista, quindi è perfetto per i luoghi umidi o bagnati. Il JDZ9-35G, d'altra parte, è dotato di una forte protezione da sovratensione: mantiene il tuo sistema elettrico al sicuro da improvvisi picchi di tensione.
Sia che utilizzi i trasformatori di tensione JDZ9-35Q in sottostazioni, impianti industriali o reti di distribuzione elettrica, entrambi i modelli forniscono misurazioni di tensione coerenti e precise nel lungo periodo. Non si limitano a portare a termine il lavoro, ma rendono il tuo sistema elettrico più sicuro ed efficiente da gestire.
Tensione nominale: 35kV (lato primario)
Rapporto di trasformazione nominale: 35000/100 V (alcuni modelli supportano la configurazione multi-avvolgimento)
Livello di precisione: 0,2, 0,5, 1,0, 3,0, 6P (alcuni modelli supportano il livello di combinazione, come 0,2/0,5/6P)
Livello di isolamento nominale: 40,5/95/200 kV (alcuni modelli sono 42/95/185 kV)
Potenza massima: 1000 VA (alcuni modelli possono arrivare fino a 2000 VA)
Colata di resina epossidica completamente chiusa, resistente all'inquinamento e all'umidità, adatta per le regioni tropicali.
Installazione della piastra inferiore, dimensioni compatte, supporta l'installazione in qualsiasi direzione.
La morsettiera di uscita secondaria può condurre i cavi in più direzioni ed è dotata di un design antifurto.
Misurazione dell'energia, monitoraggio della tensione e protezione relè nel sistema di alimentazione.
Il trasformatore di tensione JDZ9-35Q può essere installato anche nel tipo KYN-35 e in altri quadri ad alta tensione.

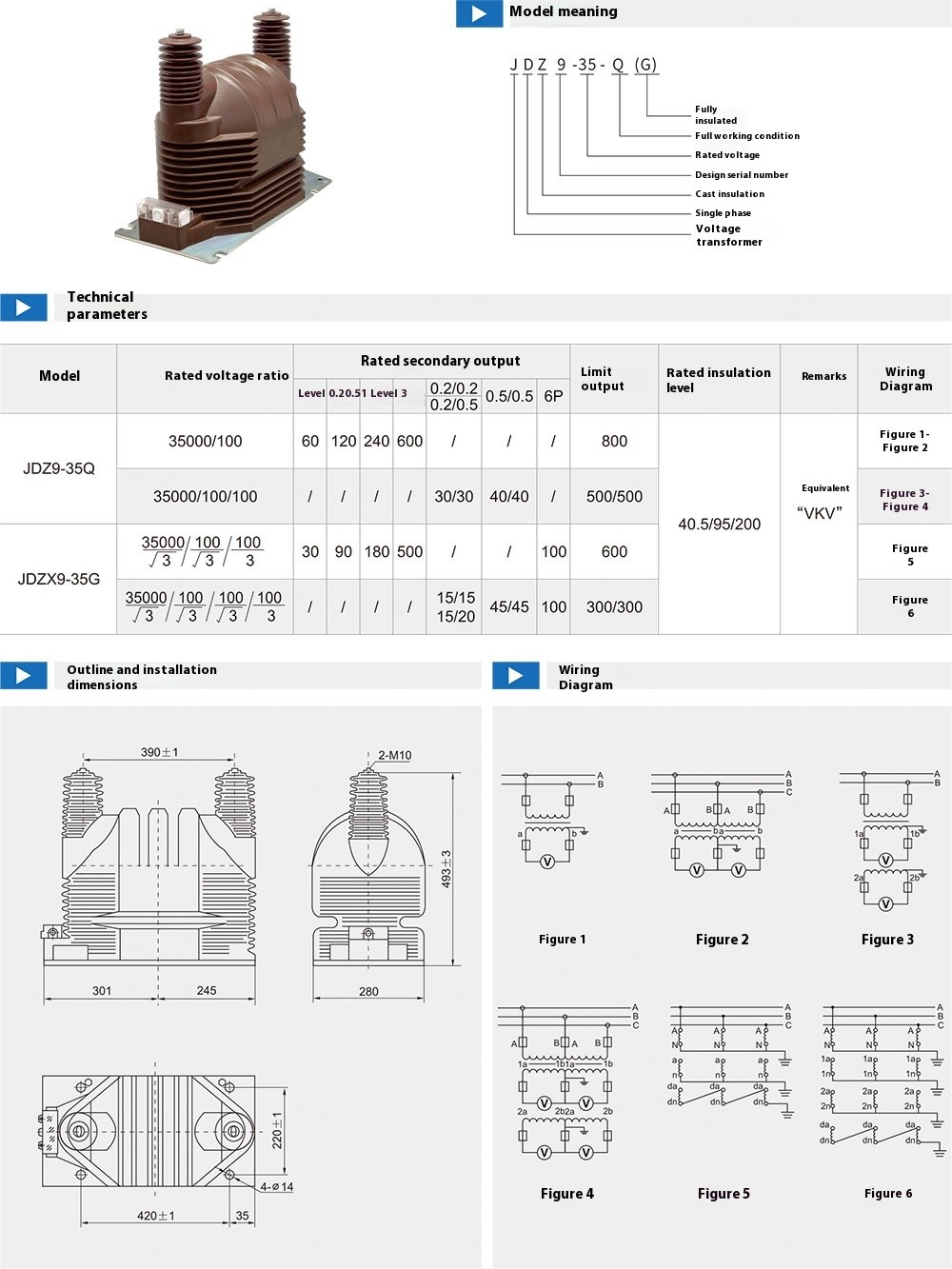

| Tipo | rapporto di tensione alimentato (kV) | Uscita secondaria nominale (VA) | Potenza massima (VA) | livello di isolamento termico (kV) | Schema elettrico | |||||||
| 0.2 | 0.5 | 1 | 3 | 0,2/0,2 | 0,2/0,5 | 0,5/0,5 | 6P(3P) | |||||
| JDZ9-35 | 35/0,1 | 60 | 120 | 240 | 600 | / | / | / | / | 800 |
|
Figura 1-2 |
| 35/0,1/0,1 | / | / | / | / | 30/30 | 30/30 | 40/0 | / | 500/500 | 40,5/95/200 | Figura 3-4 | |
| JDZ9-35 | 35/ 0,1/0,1 ✓3 / ✓3/3 | 30 | 90 | 180 | 500 | / | / | / | 100 | 600 | Figura 5 | |
| 35 /0,1/0,1/0,1 ✓3/ ✓3/ ✓3/ 3 | / | / | / | / | 15/15 | 15/20 | 45/5 | 100 | 300/300 | Figura 6 | ||
