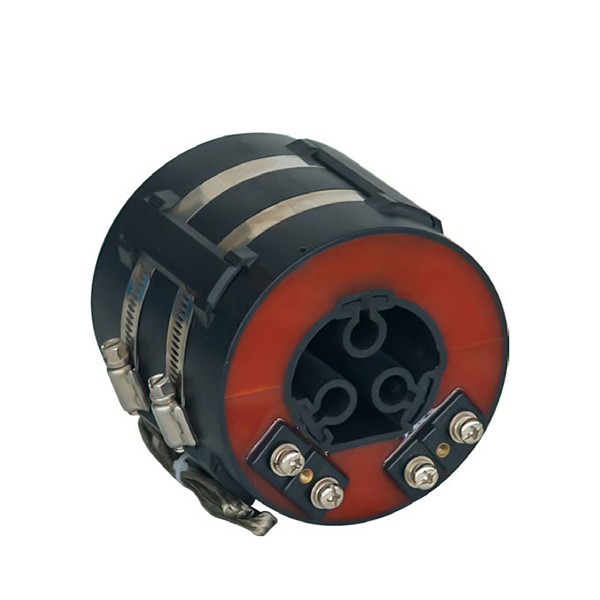

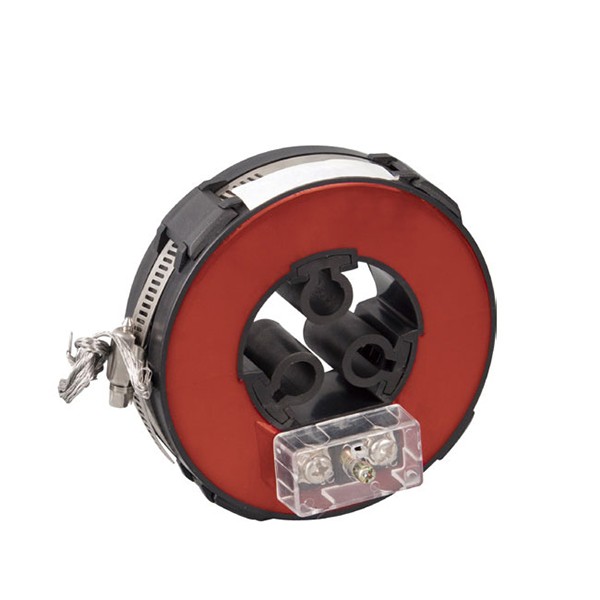

Trasformatore di corrente LMZK-10

Comewill, in qualità di produttore e fornitore leader in Cina, fornisce il trasformatore di corrente LMZK-10, che offre vantaggi fondamentali tra cui dimensioni compatte, nucleo staccabile per una facile installazione e misurazione ad alta precisione utilizzando acciaio al silicio importato. È specificamente progettato per quadri compatti da 10 kV.

Questo trasformatore di corrente LMZK-10 presenta vantaggi fondamentali quali dimensioni ridotte, leggerezza, commutabilità e facilità di installazione ed è ampiamente adatto per le esigenze di approvvigionamento di quadri compatti di rete ad anello completamente isolati. È particolarmente adatto per essere combinato con apparecchiature terminali remote come RTU e FTU per formare un'unità di campionamento, fornendo una soluzione completa e supporto dati per l'intero sistema. Dopo l'acquisto e l'installazione non è necessario modificare il cablaggio originale. Può essere installato direttamente sui cavi collegati in entrata e in uscita, rendendo l'operazione semplice e veloce, riducendo significativamente i costi di installazione tecnica. Attualmente, è stato ampiamente utilizzato nelle serie compatte di quadri di rete ad anello completamente isolati come SafeRing/Plus, Uniswitch, RM6/SM6, SVS, GA/GE, FB, SS, ecc. ed è adatto anche per l'approvvigionamento e il supporto delle esigenze di sottostazioni combinate, scatole di distribuzione dei cavi e altre apparecchiature.

In termini di materiali e processi di base, il trasformatore di corrente LMZK-10 utilizza come materiali magnetici fogli di acciaio al silicio importati ad alta permeabilità di alta qualità, che hanno le caratteristiche di nuclei di ferro staccabili e basse perdite del circuito magnetico. La resina viene colata sotto vuoto all'interno di un guscio di plastica ignifuga, con eccellente resistenza all'umidità, prestazioni stabili e nessuna necessità di manutenzione successiva, che soddisfa i requisiti di rapporto costo-efficacia di acquisto per un uso a lungo termine. Durante l'installazione, fissare i due anelli semicircolari sul cavo a fasi separate e fissarli con fascette per fondersi perfettamente con il cavo, creando un aspetto bello e coordinato. Il prodotto è adatto allo scenario di approvvigionamento di cavi da 10KV con specifiche che vanno da 35mm² a 400mm². Il morsetto è realizzato in materiale di acciaio inossidabile di alta qualità, robusto e affidabile. Non vengono generate correnti parassite durante l'uso, garantendo il funzionamento sicuro dell'apparecchiatura.

Requisiti tecnici per l'ambiente di lavoro e di installazione: trasformatore di corrente LMZK-10

Il fattore di potenza sul lato carico deve soddisfare COS φ=0,8 (presentando caratteristiche di isteresi).
La corrente secondaria nominale può essere selezionata tra le specifiche 5A o 1A per soddisfare le esigenze dei diversi sistemi di alimentazione.
Intervallo di temperatura ambientale: il limite inferiore è -5 ℃, il limite superiore è 40 ℃ e la temperatura media giornaliera non deve superare i 30 ℃.
La frequenza operativa nominale supporta due standard comuni: 50 Hz o 60 Hz.
L'altitudine di installazione dell'apparecchiatura deve essere controllata a 1000 metri o inferiore.
Il livello di inquinamento soddisfa lo standard di Livello II ed è adatto per ambienti industriali convenzionali.

La produzione e l'ispezione del prodotto seguono rigorosamente gli standard nazionali GB20840.1 e GB20840.2.

DATI TECNICI

LMZK1

LMZK2

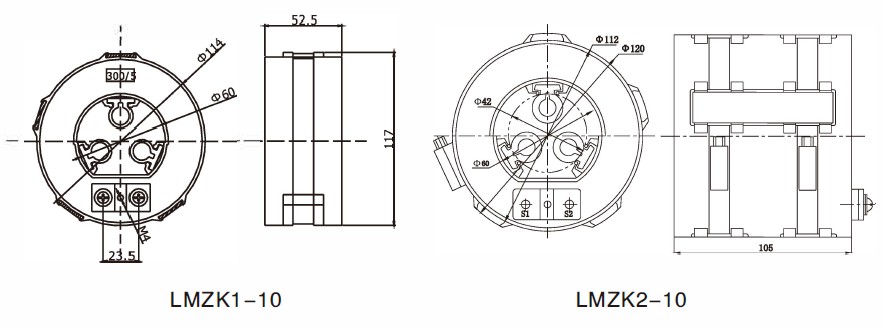

Dimensione del contorno
