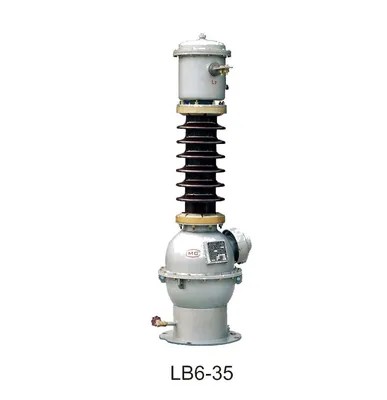

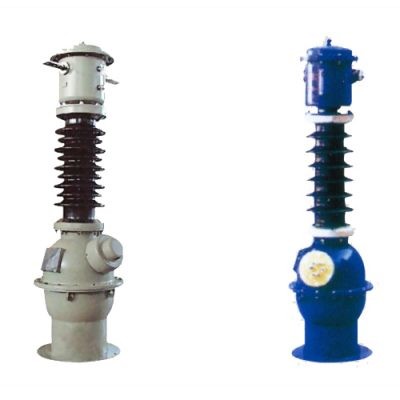

Trasformatore di corrente LB6-35

In qualità di trasformatore di corrente per esterni professionale da 0,72-40,5 kV in Cina, Comewill vorrebbe fornirti un trasformatore di corrente LB6-35 di qualità, che vanta solide caratteristiche di eccitazione, funziona in modo affidabile ed è estremamente facile da mantenere. Con una struttura sigillata e un espansore metallico sulla parte superiore, è costruito per durare. Perfetto per progetti di approvvigionamento ad altitudini inferiori a 1.000 m, gestisce temperature da -30°C a 40°C senza problemi.

Garantiamo che il trasformatore di corrente LB6-35 soddisfi gli standard di qualità internazionali, quindi si adatti perfettamente al tuo sistema di alimentazione a media tensione. Hai bisogno di specifiche dettagliate, preventivi personalizzati o aiuto con l'approvvigionamento di grandi quantità? Contatta Welcome (Wenzhou) Electric Co., Ltd. Il nostro team ti aiuterà a semplificare il processo di approvvigionamento e a mettere insieme un piano di fornitura adatto a te.

Parametro tecnico

Specifica

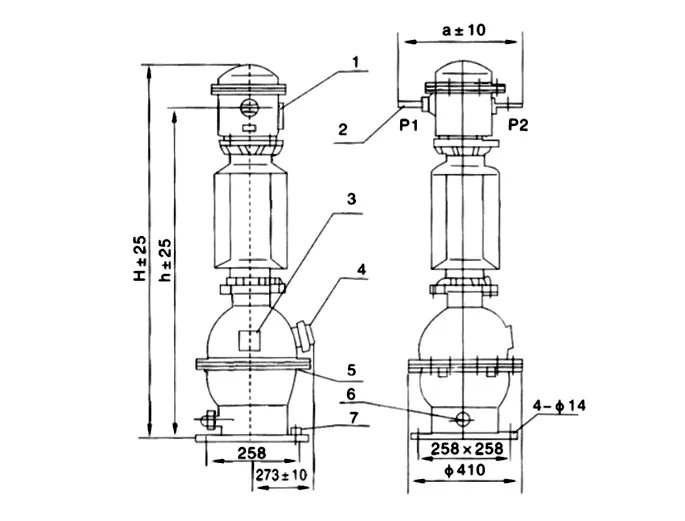

Numero	Nome	Contorno
1	Indicatore del livello dell'olio

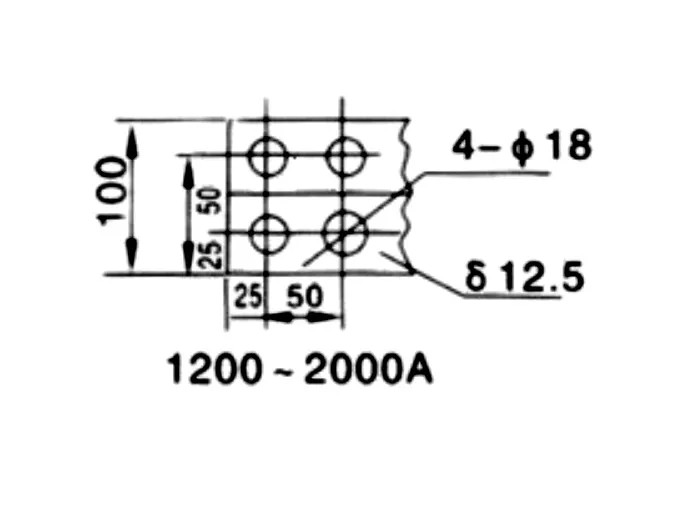

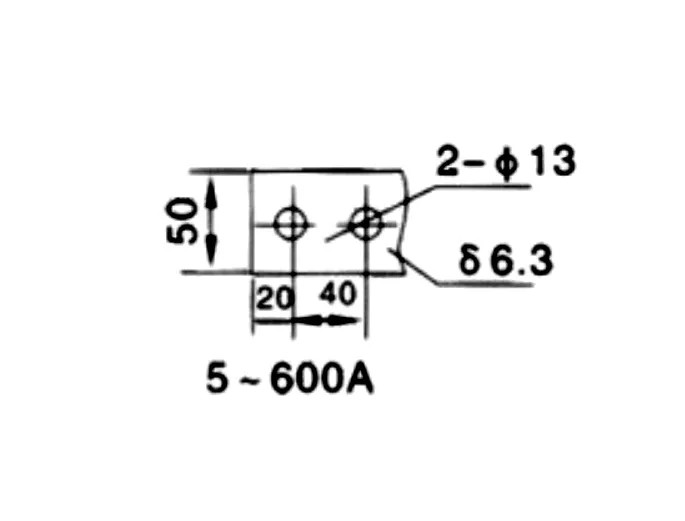

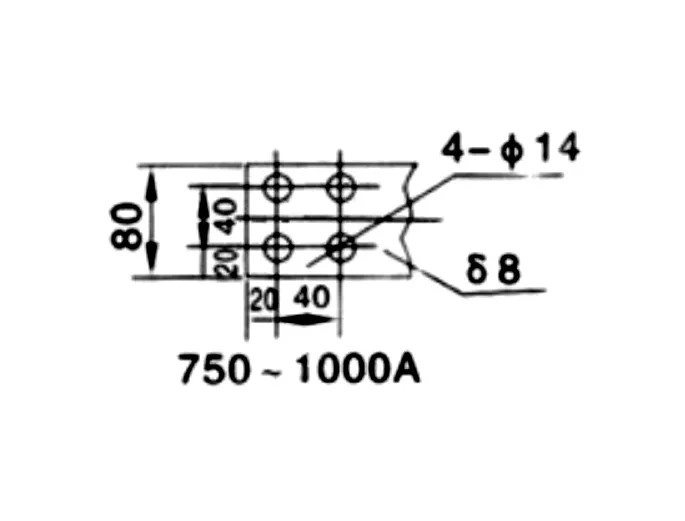

2	Terminale di uscita
3	Targhetta
4	Scatola di giunzione secondaria
5	Gancio di sollevamento
6	Valvola prelievo olio
7	Perno di terra

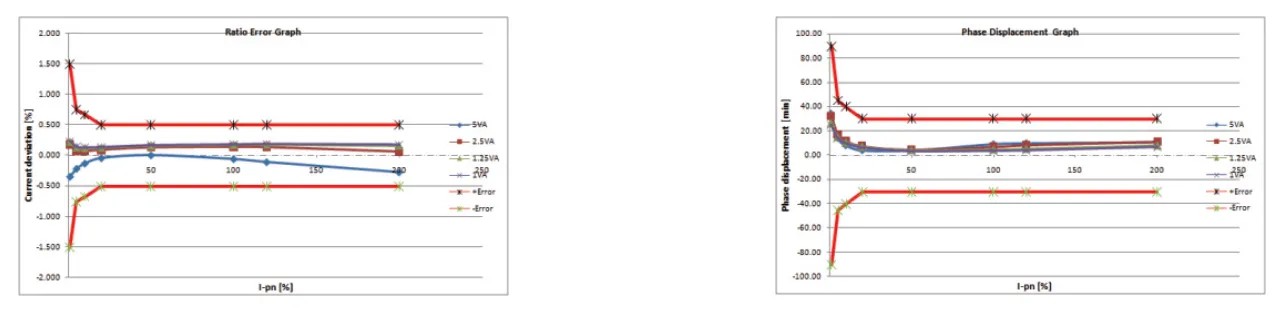

Prova di precisione

1、Parametri principali
Tensione nominale: 35 kV, adatta per sistemi di alimentazione a media tensione, è una scelta comunemente utilizzata per l'approvvigionamento di apparecchiature ad alta tensione
Frequenza nominale: 50 Hz/60 Hz, compatibile con le principali frequenze della rete globale, può essere adattata direttamente a progetti in varie regioni
Metodo di isolamento: isolamento in carta oleata, utilizzando una combinazione di olio isolante di alta qualità e carta isolante, con prestazioni di isolamento stabili e forte resistenza alla tensione
Forma di installazione: tipo per esterni, design strutturale adatto all'ambiente esterno, in grado di resistere all'influenza di fattori naturali come vento, pioggia, sabbia, ecc.

2、 Indicatori tecnici chiave
Intervallo di corrente una tantum: 5 A ~ 2000 A, che copre la maggior parte dei requisiti di misurazione per le condizioni di lavoro. Le specifiche comuni includono 5/5, 10/5, 30/5, ecc., supportando la personalizzazione di specifiche speciali in base alle esigenze di approvvigionamento
Corrente secondaria: l'uscita standard da 5 A, in linea con gli standard internazionali di interfaccia universale, può essere abbinata direttamente ad apparecchiature di supporto come contatori elettrici e relè
Corrente di stabilità termica: valore effettivo di 1 secondo (ad esempio, la corrente 5A corrisponde a 0,5kA, la corrente 2000A corrisponde a 1020kA), in grado di resistere a shock termici a breve termine in condizioni di guasto senza alcun rischio di danni
Corrente dinamica stabile: uscita di picco (ad esempio, la corrente 5A corrisponde a 1,28 kA, la corrente 2000 A corrisponde a 2550 kA), in grado di resistere alla forza elettromagnetica generata dalla corrente di cortocircuito e mantenere l'integrità strutturale
Limite di aumento della temperatura: l'aumento massimo della temperatura dell'avvolgimento è di 55 ℃ (misurato con il metodo della resistenza/metodo del termometro) e l'aumento massimo della temperatura dello strato superiore dell'olio è di 50 ℃ (misurato con il metodo del termometro), evitando efficacemente l'invecchiamento dell'isolamento dovuto al surriscaldamento e prolungando la durata del prodotto

3、Precauzioni per l'uso e l'approvvigionamento
Produzione e manutenzione: il trasformatore di corrente LB6-35 viene sottoposto a trattamento di essiccazione sotto vuoto e immersione in olio prima di lasciare la fabbrica per rimuovere completamente umidità e aria, garantendo l'affidabilità dell'isolamento; A causa della struttura non completamente sigillata, la qualità dell'olio deve essere controllata regolarmente durante l'uso e potrebbe essere necessaria la filtrazione o la sostituzione per garantire il funzionamento continuo e stabile dell'apparecchiatura

Scenari applicabili:

Il trasformatore di corrente LB6-35 è progettato specificamente per il monitoraggio della corrente e la protezione delle linee di trasmissione ad alta tensione, può fornire segnali di corrente accurati, supportare la misurazione dell'energia, la protezione dei relè e il lavoro di controllo del sistema e garantire il funzionamento sicuro e stabile della rete elettrica.
Se è necessario comprendere ulteriormente le informazioni tecniche dettagliate del prodotto, ottenere preventivi personalizzati o consultare piani di approvvigionamento di grandi quantità, non esitate a contattare Welcome (Wenzhou) Electric Co., Ltd. Forniremo approvvigionamento professionale di apparecchiature ad alta tensione e servizi di supporto per soddisfare le effettive esigenze del progetto.
