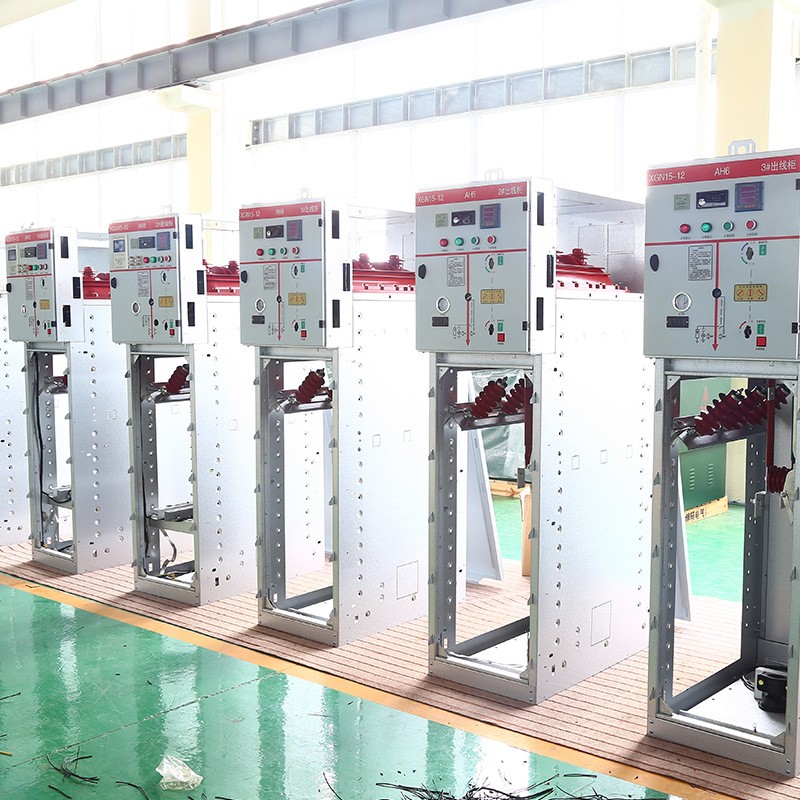

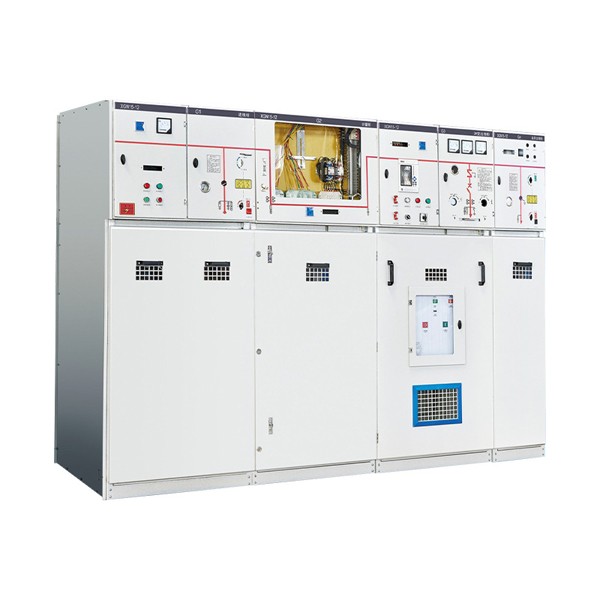

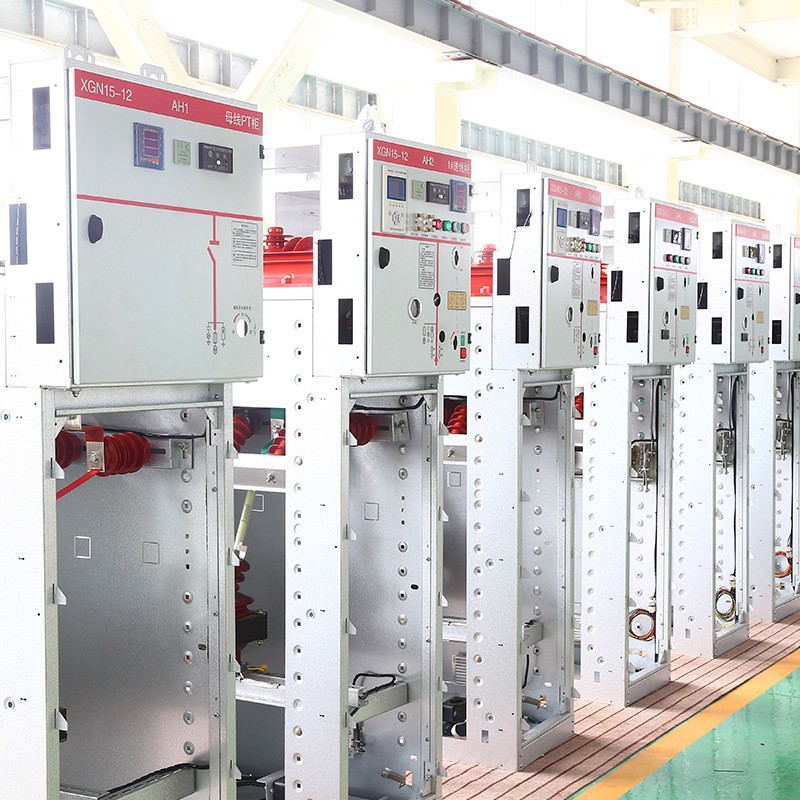

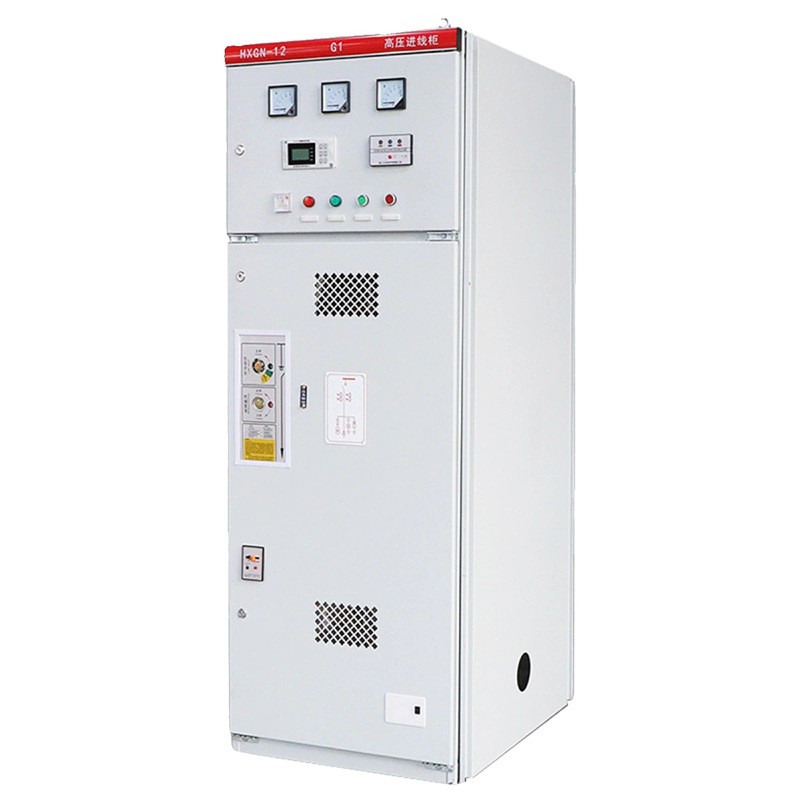

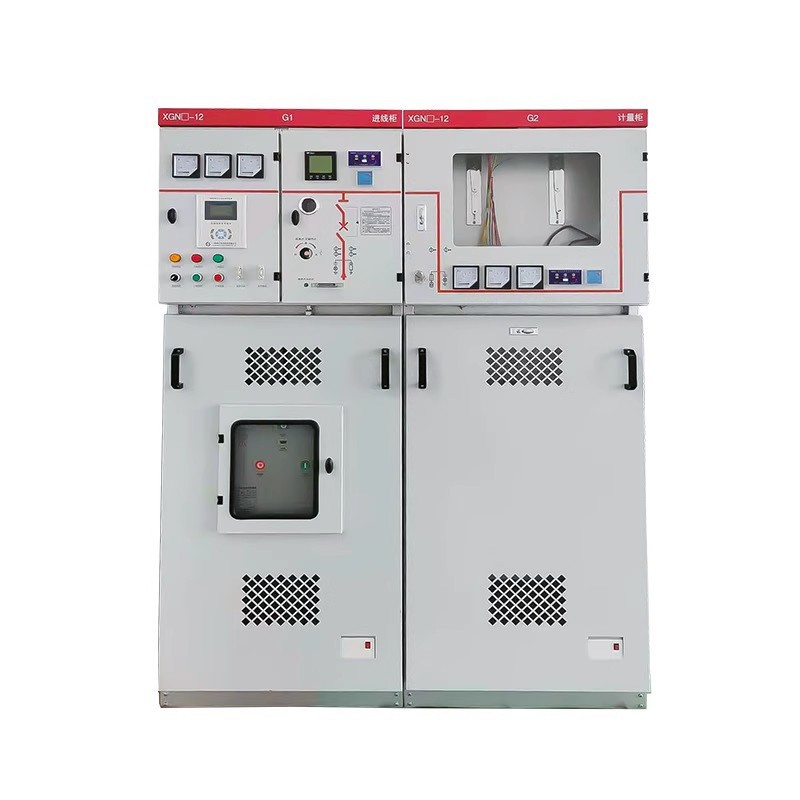

Per chiunque si occupi di approvvigionamento elettrico, le caratteristiche giuste significano meno problemi, più sicurezza e valore a lungo termine - e il nostro quadro elettrico isolato in gas SF6 con unità principale ad anello da 12 kV prodotto in Cina è costruito per offrire esattamente questo, con ogni dettaglio su misura per le esigenze del mondo reale.
Abbiamo puntato tutto sulla protezione con una struttura completamente isolata, sigillata al 100% e con un grado di protezione IP67.
Che si tratti di forti piogge, tempeste di polvere o condizioni umide, l'apparecchiatura rimane protetta, mantenendo le parti interne intatte e affidabili per anni, senza costosi tempi di inattività dovuti a danni ambientali.
Anche la sostenibilità è al centro dell'attenzione: acquistiamo materiali ecocompatibili e la maggior parte dei componenti sono riciclabili dopo l'uso, quindi le tue scelte di approvvigionamento si allineano con le iniziative ecologiche senza sacrificare le prestazioni.
La sicurezza non è solo un componente aggiuntivo qui: è integrata in ogni livello. Un sistema di messa a terra completo del guscio funziona di pari passo con una configurazione completa di cinque interblocchi di prevenzione, bloccando passi falsi e pericoli sul loro percorso. Il tuo team in loco rimane protetto e tu eviti i rischi derivanti da funzionalità di sicurezza scadenti. E quando si tratta di manutenzione? Abbiamo eliminato i problemi con un design esente da manutenzione: le parti sotto tensione ad alta tensione sono sigillate in una scatola di gas SF6, quindi non sono necessarie pulizie o interventi di manutenzione regolari, risparmiando tempo, manodopera e costi post-approvvigionamento.
Anche l'uso del quadro isolato in gas SF6 dell'unità principale ad anello da 12 kV è intuitivo. Le posizioni operative sono progettate pensando agli utenti reali: forza minima richiesta, passaggi che scorrono in modo logico e nessun controllo confuso. Il tuo team può mettersi al passo velocemente, senza bisogno di formazione aggiuntiva. Inoltre, è infinitamente adattabile: l'espansione flessibile gli consente di crescere insieme ai tuoi progetti e la sua vasta gamma di applicazioni si adatta alle reti elettriche urbane, ai siti industriali e altro ancora. Non è solo un pezzo di attrezzatura; è una soluzione versatile che funziona per qualunque esigenza di approvvigionamento.
Ogni funzionalità è radicata in ciò che conta di più per te: sicurezza incrollabile, facilità d'uso, design ecologico e durata che resiste alla prova del tempo. Quando scegli il nostro prodotto, non stai semplicemente acquistando attrezzatura, ma stai investendo in un'esperienza fluida e affidabile, dall'approvvigionamento all'uso a lungo termine.
| Nome | Unità | Unità di commutazione del carico | Unità di apparato combinato | Unità interruttore automatico | |
| Tensione nominale | kV | 12 | |||
| Frequenza nominale | Hz | 50 | |||
| Corrente nominale | A | 630 | ≤125 | 630/1250 | |
| Livello di isolamento nominale | Tensione di resistenza alla frequenza di rete (fase-fase o fase-terra) | kV | 42 | ||
| Tensione di tenuta a frequenza industriale (tra contatti aperti) | 48 | ||||
| Tensione di tenuta a frequenza industriale (circuiti di controllo e ausiliari) | 2 | ||||
| Tensione di tenuta all'impulso di fulmine (fase-fase o fase-terra) | 95 | ||||
| Tensione di tenuta all'impulso di fulmine (tra contatti aperti) | 110 | ||||
| Corrente nominale ammissibile di breve durata | Circuito principale (4s/2s) | kA | 20/25 | — | 20/25 |
| Circuito di messa a terra (2 s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Corrente nominale di tenuta di picco | Circuito principale | kA | 50/63 | — | 50/63 |
| Circuito di terra | 43.5/54.3 | — | 43.5/54.3 | ||
| Corrente di interruzione nominale di cortocircuito | kA | — | 31.5 | 20/25 | |
| Corrente nominale di chiusura in cortocircuito | kA | 50/63 | 80 | 50/63 | |
| Corrente di trasferimento nominale | A | — | 1600 | — | |
| Vita meccanica | Interruttore di carico/interruttore automatico | Volte | 5000 | 5000 | 10000 |
| Interruttore di isolamento/interruttore di messa a terra | Volte | 3000 | 3000 | 3000 | |
| Pressione nominale del gas SF6 (valore relativo a 20 ℃) | Pressione di carica nominale | MPa | 0.035 | ||
| minimo pressione di carica funzionale | 0.02 | ||||
| Grado di protezione | Corpo del mobile |
|
IP4X | ||
| Scatola del gas |
|
IP67 | |||
| Tasso annuo relativo di perdita di gas | %/anno | ≤0,05 | |||
| Parametro | Unità | 12kV | 17,5 kV | 24kV |
| Tensione nominale | kV | 12 | 17.5 | 24 |
| Tensione di resistenza all'impulso | kV | 75 | 95 | 125 |
| Tensione di resistenza alla frequenza di alimentazione di un minuto | kV | 28 | 38 | 50 |
| Corrente nominale | A | 630 | 630 | 630 |
| Fare capacità | kA | 50 | 50 | 40 |
| Corrente di resistenza termica | kA/s | 20, 3 | -- | -- |
| Capacità di interruzione | A | 1700 | -- | -- |
| Fusibile massimo | A | 125 | -- | -- |
| Passo polare | mm | 210 | 210 | 210 |
| Parametro | Unità | 12kV | 17,5 kV | 24kV |
| Tensione nominale | kV | 12 | 17.5 | 24 |
| Tensione di resistenza all'impulso | kV | 75 | 95 | 125 |
| Tensione di resistenza alla frequenza di alimentazione | kV | 28 | 38 | 50 |
| Corrente nominale | A | 630 | 630 | 630 |
| Corrente di resistenza termica | kA/s | 20, 3 | -- | -- |
| Passo polare | mm | 210 | 210 | 210 |
