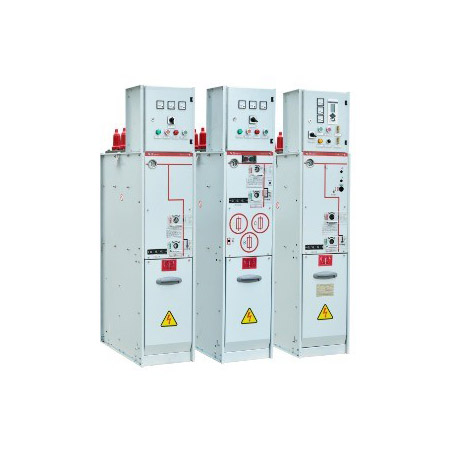

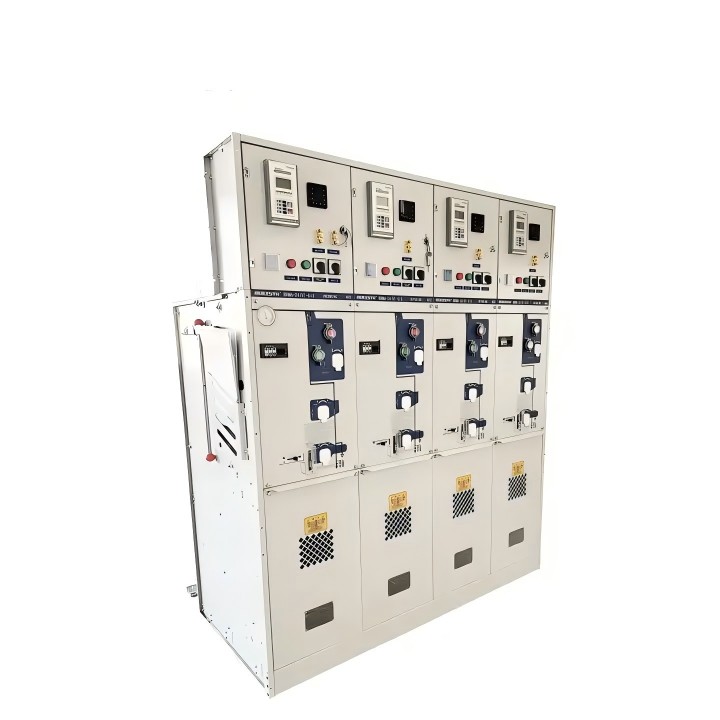

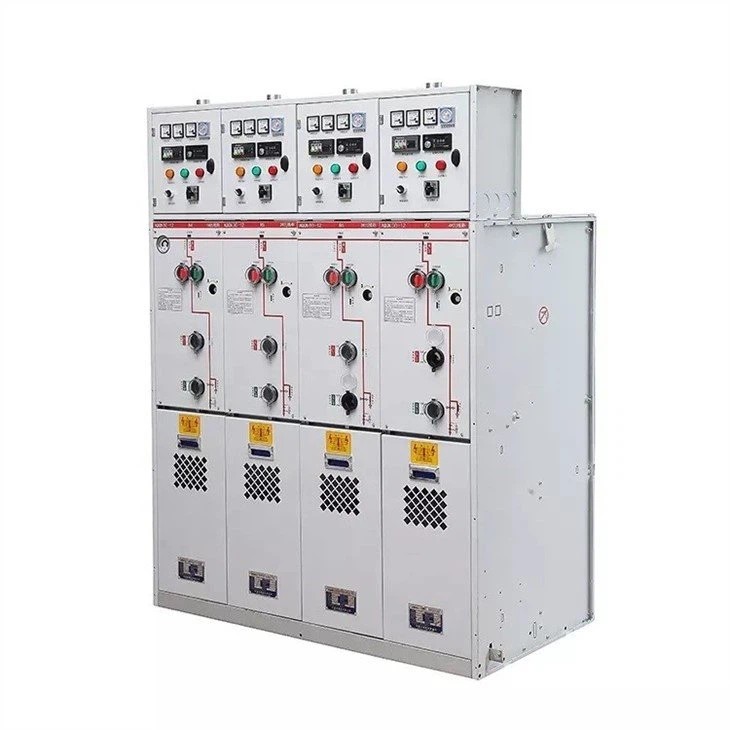

Quadro isolato in gas SF6 dell'unità principale ad anello da 24 kV

Cerchi un quadro di comando isolato in gas SF6 per unità principale ad anello da 24 kV di qualità? La fabbrica Comewill offre una soluzione RMU versatile e modulare. Con una tensione nominale fino a 24 kV e tassi di dispersione inferiori a 0,25‰, i nostri quadri integrano interruttori automatici in vuoto/SF6 e sezionatori di carico a 3 stazioni.

Vantaggi del prodotto

Tecnologia di saldatura laser robotizzata: a differenza della saldatura manuale che è soggetta a fessure microscopiche, i nostri "airbag" (serbatoi di gas) SF6 sono sigillati utilizzando una robotica di precisione. Ciò garantisce un tasso di perdita pari a ≤0,25‰ all'anno, superando notevolmente i requisiti standard.

Lunga durata elettrica: Interruttori di carico: raggiungono il livello E3, il grado più alto per operazioni di commutazione frequenti.

Interruttori automatici: raggiungono il livello E2, garantendo robuste prestazioni di interruzione dei cortocircuiti senza frequenti sostituzioni dei contatti.

Resistenza ambientale: con un grado di protezione IP67, i componenti primari ad alta tensione sono completamente protetti dalla polvere e dall'immersione temporanea in acqua, rendendo il quadro isolato in gas SF6 dell'unità principale ad anello da 24 kV perfetto per le aree costiere umide o gli impianti industriali polverosi.

Sicurezza operativa: la pressione del gas è rigorosamente limitata a 1,4 bar e il design dell'interruttore di carico a 3 stazioni garantisce un chiaro posizionamento "Chiuso-Aperto-Terra", completamente convalidato dai rapporti di prova del tipo.

Parametri del prodotto:

*Unità principale con anello isolante SF6
*Quadri di distribuzione di media tensione per interni
*Tensione nominale: 3,3 kV, 6 kV, 10 kV, 11 kV, 12,5 kV, 13,8 kV, 15 kV, 17 kV, 22 kV, 24 kV, 33 kV, 36 kV, 40,5 kV.
*A pavimento
*Tasso di perdita annuo ≤0,25‰ all'anno
*La pressione del gas SF6 a 20℃ è 0,4 bar (pressione relativa)
*Norma: IEC, ANSI, Gran Bretagna

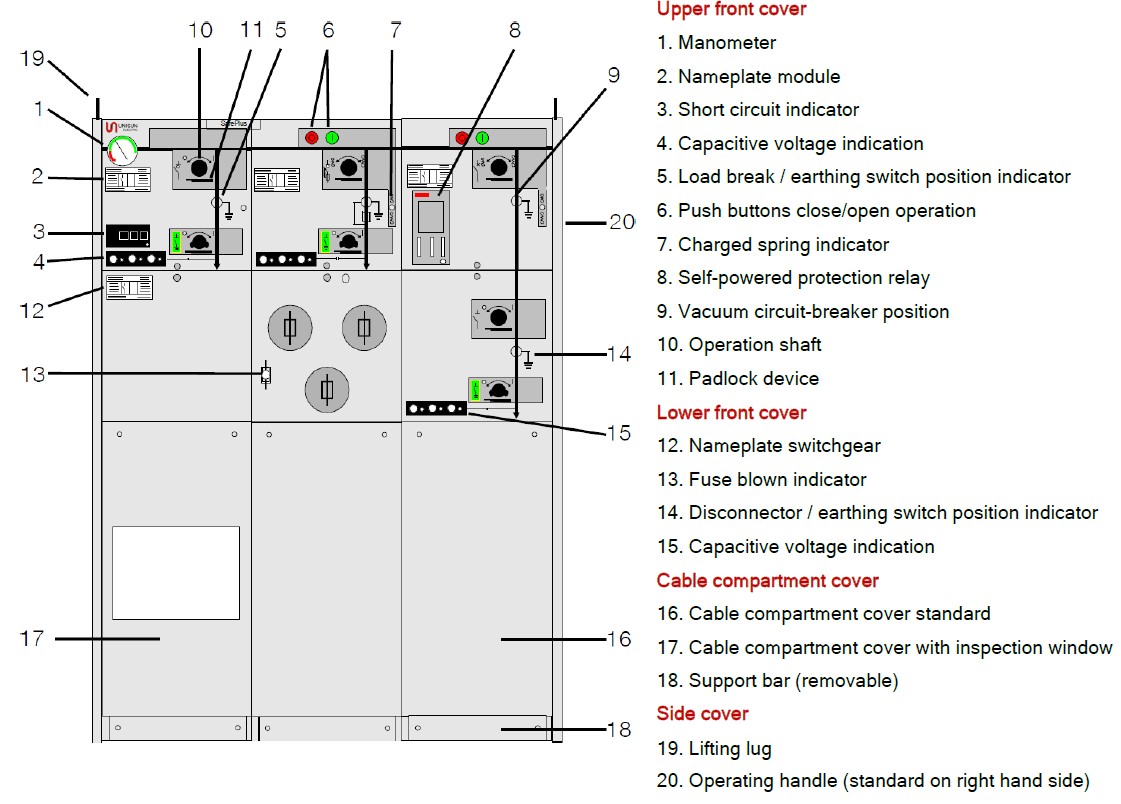

Assemblaggio esterno

Dati tecnici del mobile C

Disponibile con tensione di tenuta alla frequenza industriale di 42kV

Dati tecnici del mobile F

1)         Limitato dai fusibili ad alta tensione
2)         Disponibile con tensione di tenuta alla frequenza di rete di 42 kV

Dati tecnici del mobile V

1)         Disponibile con tensione di tenuta alla frequenza di rete di 42 kV
2)         Dipende dal tipo di boccola utilizzata
3)         Interfaccia A – 12,5 kA/1 s, interfaccia B – 16 kA/1 s

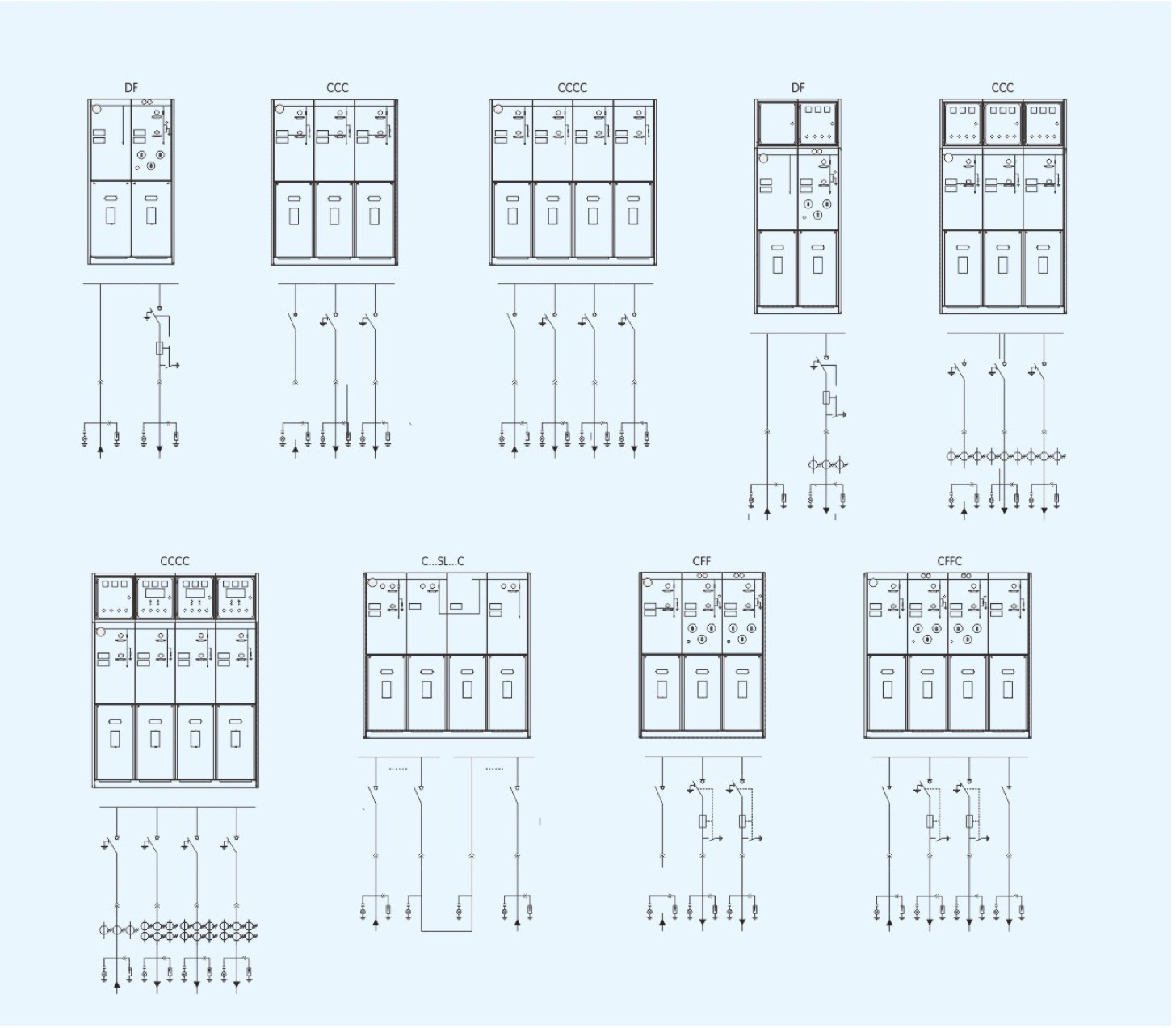

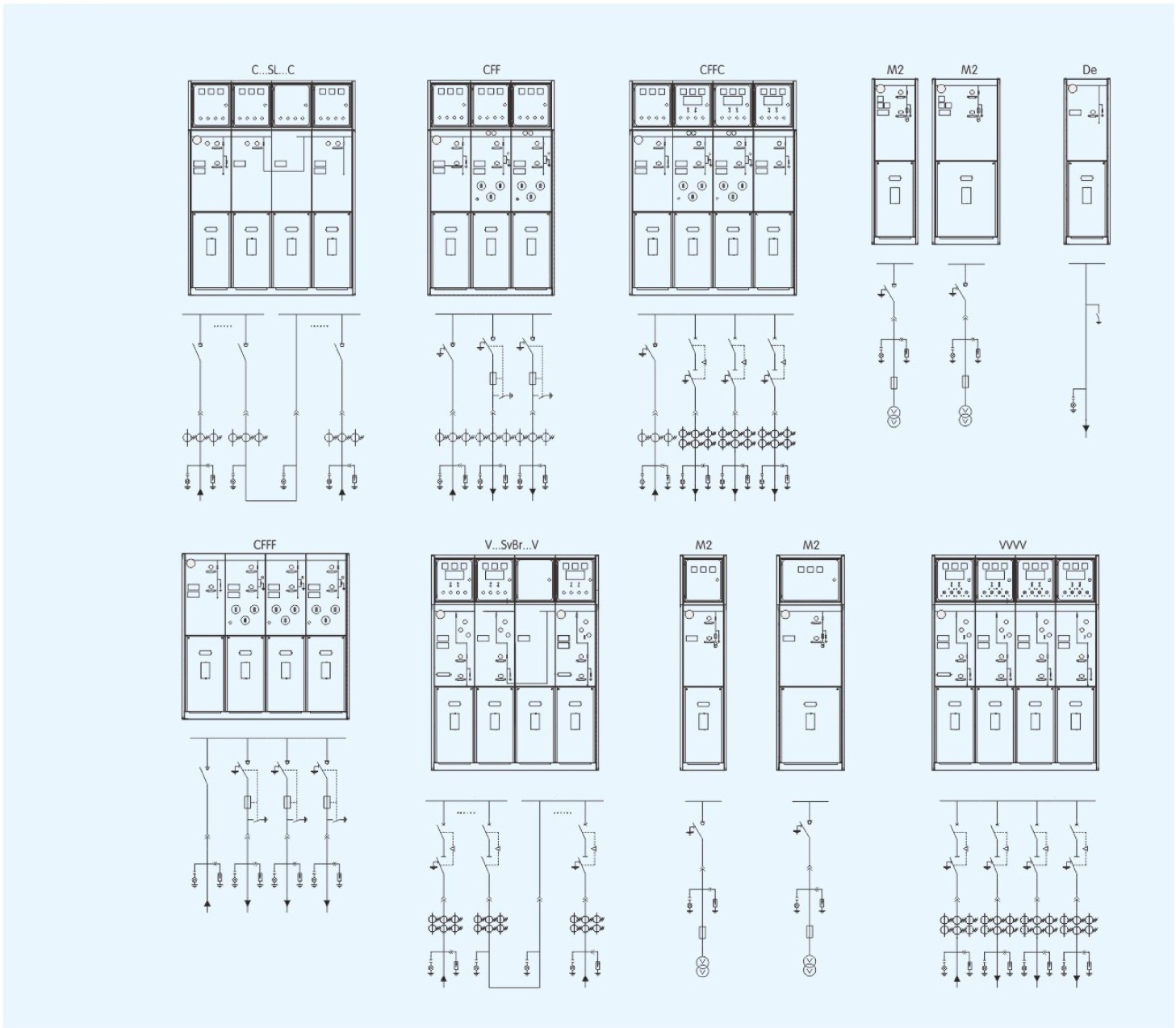

Schema delle infrastrutture

Domande frequenti

Q1: Qual è la tensione nominale massima per la serie RMU?

R: Sebbene il nostro modello di punta sia l'unità da 24 kV, la nostra gamma copre da 3,3 kV fino a 40,5 kV per soddisfare i vari requisiti della rete internazionale.

Q2: Posso scegliere tra interruttori automatici in vuoto e SF6?

R: Sì. Nel nostro mobile "V" offriamo entrambe le opzioni. I demolitori sottovuoto sono spesso preferiti per la loro ridotta manutenzione, mentre i demolitori SF6 sono disponibili in base al carico specifico e alle esigenze ambientali.

Q3: Come garantite che la pressione del gas rimanga sicura?

R: Utilizziamo una pressione relativa di 0,4 bar (a 20°C) e un limite massimo di 1,4 bar. Ogni unità include un manometro con contatti ausiliari per il monitoraggio e gli allarmi remoti.

Q4: L'apparecchiatura è adatta agli ambienti esterni difficili?

R: Sì. Sebbene l'RMU sia un design per interni, il serbatoio principale in SF6 ha un grado di protezione IP67. Se ospitato in un chiosco esterno adeguato (sottostazione compatta), prospera in aree ad alta umidità o ad alto inquinamento.
