1. Massima sicurezza. Struttura chiusa completamente isolata (IP67), design avanzato della separazione di fase, monitoraggio indipendente dell'interruttore di fase: soddisfa i rigorosi standard di sicurezza degli approvvigionamenti.

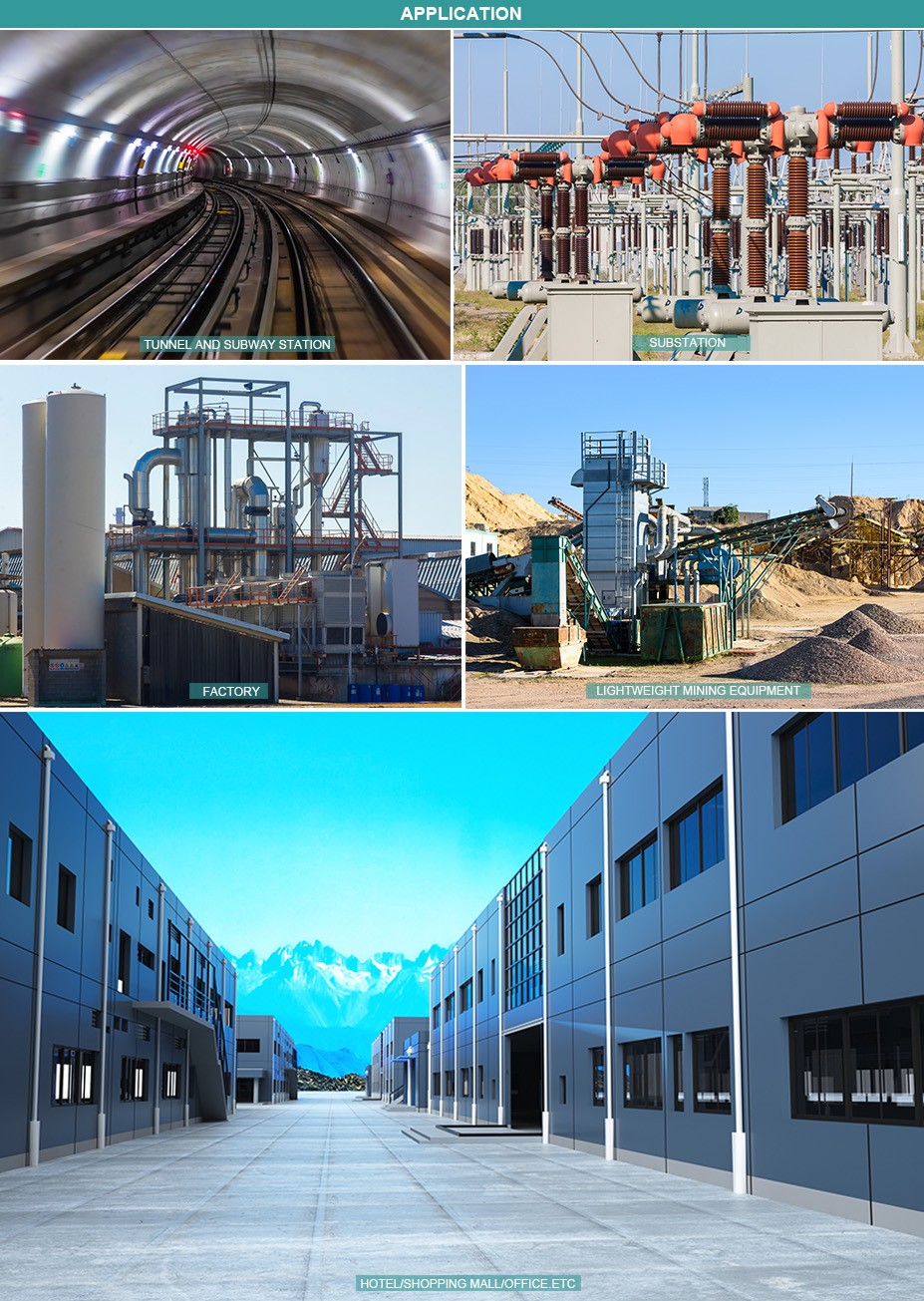

2. Adattabile a tutti gli ambienti. L'unità principale ad anello SF6 del quadro elettrico di alta qualità da 12 kV di fabbrica Comewill funziona in zone a bassa/alta temperatura, alta quota, alta umidità, corrosione, zone basse e a prova di esplosione: nessun limite allo scenario di approvvigionamento.
3. Flessibile e conveniente. Design modulare standard per una facile espansione/modifica/sostituzione. Le dimensioni compatte semplificano il trasporto e la manutenzione post-appalto.
4.Ecologico. Sostituisce l'SF6 con resina epossidica: bilancia le prestazioni e la conformità agli appalti ecologici.
L'unità principale ad anello SF6 del quadro ad isolamento solido da 1,12 kV prodotta in Cina è adatta per l'uso in ambienti con un'altitudine non superiore a 2000 metri.
2. Funziona in modo affidabile nell'intervallo di temperatura relativo compreso tra -40 ℃ e +55 ℃.
3. Può sopportare un'umidità media giornaliera non superiore al 95% e un'umidità media mensile non superiore al 90%.
4. Il design dell'unità principale ad anello SF6 del quadro isolato solido da 12 kV può resistere a un'intensità sismica fino a 8 sulla scala Richter.
| Nome | Unità | Unità di commutazione del carico | Unità di apparato combinato | Unità interruttore automatico | |
| Tensione nominale | kV | 12 | |||
| Frequenza nominale | Hz | 50 | |||
| Corrente nominale | A | 630 | ≤125 | 630/1250 | |
| Livello di isolamento nominale | Tensione di resistenza alla frequenza di rete (fase-fase o fase-terra) | kV | 42 | ||
| Tensione di tenuta a frequenza industriale (tra contatti aperti) | 48 | ||||
| Tensione di tenuta a frequenza industriale (circuiti di controllo e ausiliari) | 2 | ||||
| Tensione di tenuta all'impulso di fulmine (fase-fase o fase-terra) | 95 | ||||
| Tensione di tenuta all'impulso di fulmine (tra contatti aperti) | 110 | ||||
| Corrente nominale ammissibile di breve durata | Circuito principale (4s/2s) | kA | 20/25 | — | 20/25 |
| Circuito di messa a terra (2 s) |
|
17.4/21.7 | — | 17.4/21.7 | |
| Corrente nominale di tenuta di picco | Circuito principale | kA | 50/63 | — | 50/63 |
| Circuito di terra | 43.5/54.3 | — | 43.5/54.3 | ||
| Corrente di interruzione nominale di cortocircuito | kA | — | 31.5 | 20/25 | |
| Corrente nominale di chiusura in cortocircuito | kA | 50/63 | 80 | 50/63 | |
| Corrente di trasferimento nominale | A | — | 1600 | — | |
| Vita meccanica | Interruttore di carico/interruttore automatico | Volte | 5000 | 5000 | 10000 |
| Interruttore di isolamento/interruttore di messa a terra | Volte | 3000 | 3000 | 3000 | |
| Pressione nominale del gas SF6 (valore relativo a 20 ℃) | Pressione di carica nominale | MPa | 0.035 | ||
| minimo pressione di carica funzionale | 0.02 | ||||
| Grado di protezione | Corpo del mobile |
|
IP4X | ||
| Scatola del gas |
|
IP67 | |||
| Tasso annuo relativo di perdita di gas | %/anno | ≤0,05 | |||
