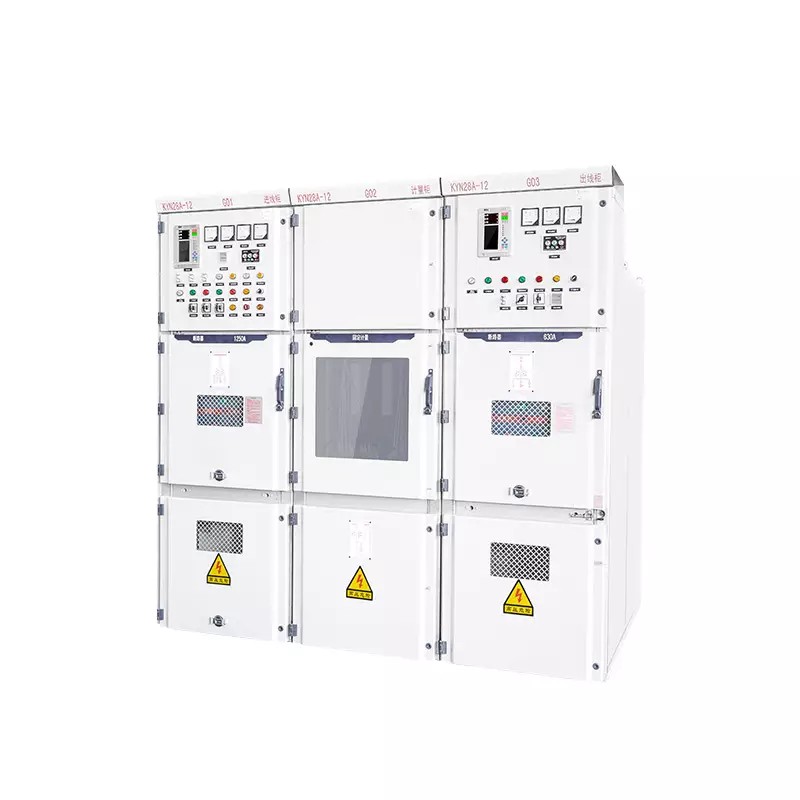

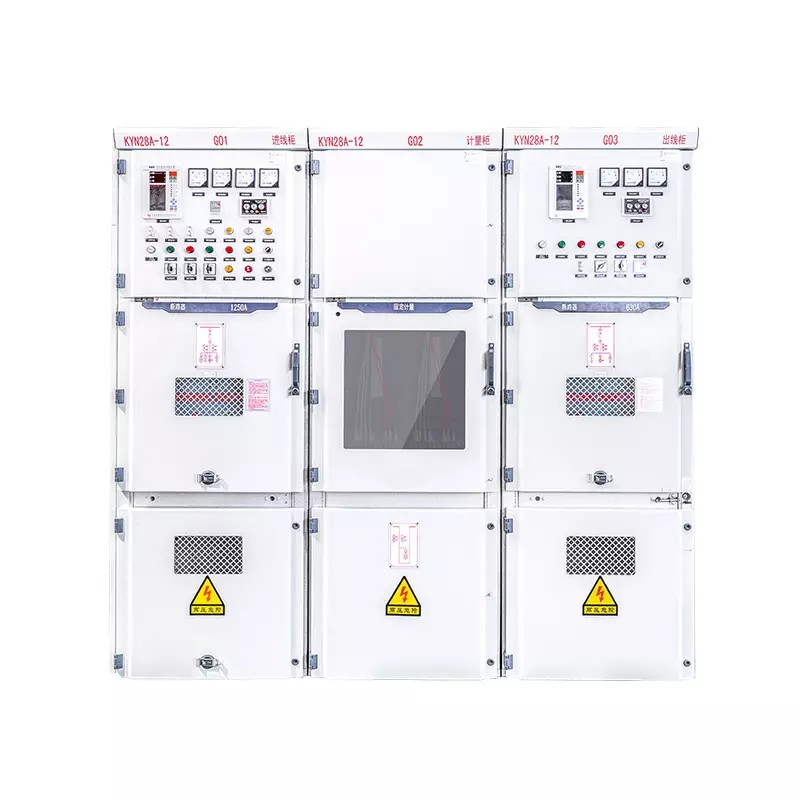

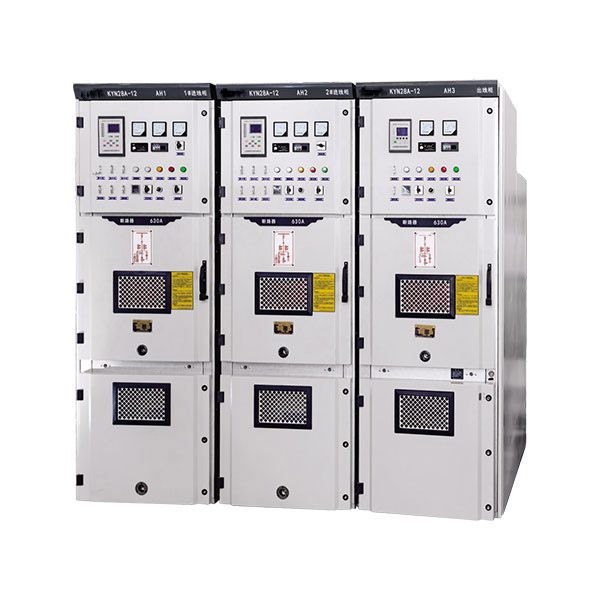

Armadio compatto completamente assemblato: il quadro Comewill KYN28-12KV di alta qualità presenta un design compatto e completamente assemblato che può ospitare componenti elettrici tradizionali; le sue unità del carretto a mano sono intercambiabili e facili da usare.
Cinque anti-interblocco: il quadro KYN28-12KV prodotto in Cina è dotato di un meccanismo di interblocco semplice ma efficace per prevenire usi impropri e migliorare la sicurezza operativa.
Compatibilità versatile: questo quadro può essere utilizzato con interruttori automatici in vuoto ZN63A (VS1), VD4, ZN21, 3A1-1, VB2, VEP, contattori VC7, interruttori di carico e sezionatori.
Sistema modulare di carrelli a mano: il quadro KYN28-12KV supporta trasformatori di tensione, carrelli manuali di misurazione, isolamento e messa a terra delle stazioni, tutti con funzionalità coerenti e intercambiabilità.
Manutenzione senza problemi: il quadro adotta una struttura installabile a parete che consente la manutenzione frontale e riduce gli ingombri.
Protezione migliorata: i riscaldatori specializzati negli scomparti degli interruttori e dei cavi del quadro impediscono la formazione di condensa e la corrosione; l'armadio ha un grado di protezione IP4X, con scomparti classificati IP2X.
Ampio vano cavi: il quadro KYN28-12KV vanta un ampio vano cavi con spazio sufficiente per ospitare più cavi.
| NO | Articolo |
|
Unità | Parametro | |
| 1 | Tensione nominale | KV | 3,6KV,7,2KV,12KV,24KV | ||
| 2 | Frequenza nominale | Hz | 50/60 | ||
| 3 | Corrente nominale | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 4 | Sbarra di derivazione Corrente nominale | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 5 | Sbarra principale Corrente nominale | A | 630;1250;1600;2000;2500;3150;4000 | ||
| 6 | 1 minuto di resistenza alla tensione di rete | Bagnato | KV | 28 | 50/60 |
| Asciutto | KV | 34 | 60/65 | ||
| 7 | Tensione di tenuta ad impulso di illuminazione | KV | 75 | 95/125 | |
| 8 | Corrente di interruzione nominale di cortocircuito (picco) | KA | 40/50/63/80/100 | ||
| 9 | Resistere alla corrente per breve tempo | KA | 20/25/31,5/40 | ||
| 10 | Tipo di protezione |
|
IP4X per custodia | ||
Intervallo di temperatura ambiente: da -35°C a +45°C
Altitudine massima di installazione: ≤ 1000 metri sopra il livello del mare
Limiti di umidità: media giornaliera ≤ 95%; Media mensile ≤ 90%
Resistenza sismica: resiste a un'intensità ≤ 8 gradi
Requisiti di installazione: solo per uso interno, adatto ad ambienti senza rischi di incendio/esplosione, grave inquinamento, corrosione chimica o forti vibrazioni prolungate
Nota: per gli ordini di appalto in cui le condizioni operative superano le specifiche di cui sopra, si prega di fornire istruzioni scritte speciali al momento dell'ordine.
