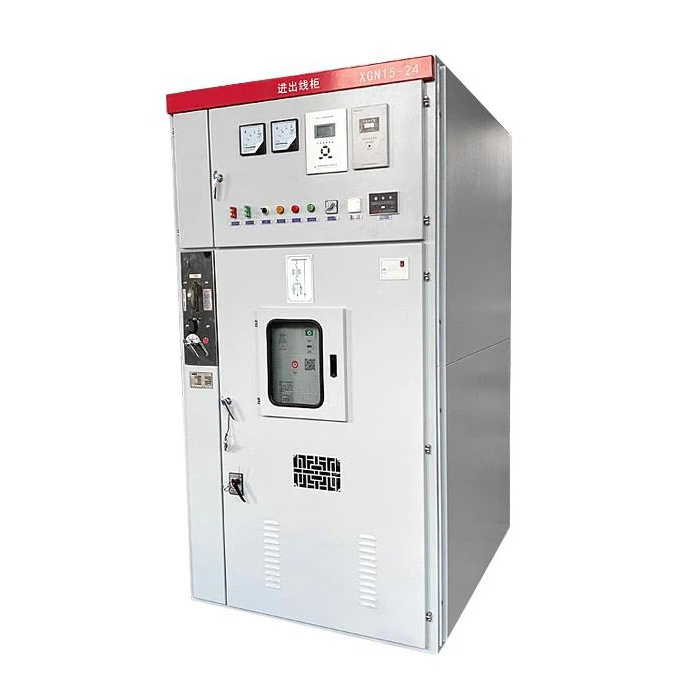

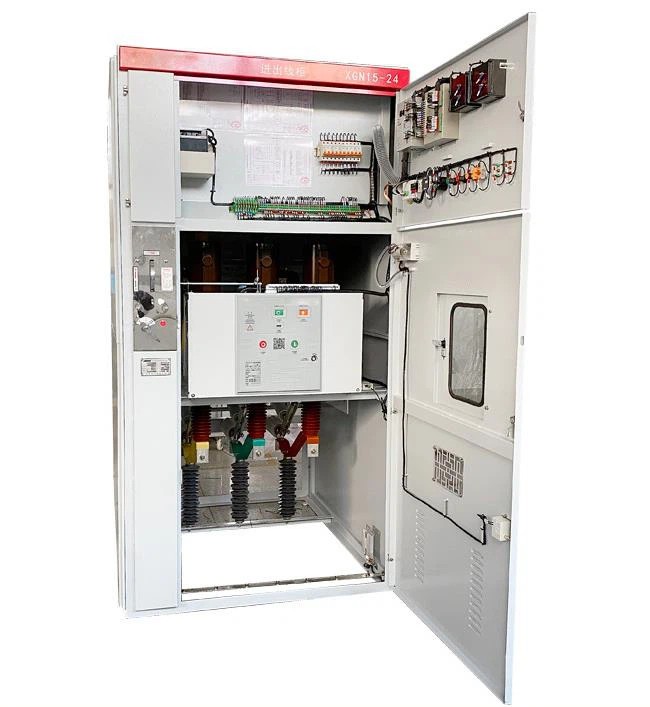

Essendo l'apparecchiatura principale per il controllo e la protezione della rete di distribuzione, i quadri ad anello fisso chiuso da 35 kV di alta qualità Comewill per la distribuzione fabbricati in Cina possono produrre stabilmente energia affidabile in vari scenari applicativi, come progetti di costruzione e ristrutturazione di reti elettriche urbane, imprese industriali e minerarie, grattacieli e strutture pubbliche soddisfano pienamente i requisiti fondamentali degli acquirenti per le prestazioni delle apparecchiature.
Questa unità principale ad anello dal design fisso è diventata il prodotto preferito per l'approvvigionamento di moderni sistemi di distribuzione dell'energia, offrendo una configurazione dell'infrastruttura energetica economicamente vantaggiosa.
| Numero di serie | Articolo | Unità | Dati | ||
| 1 | Tensione nominale | kV | 12 | 40.5 | |
| 2 | Frequenza nominale | Hz | 50/60 | ||
| 3 | Corrente nominale | A | 630 | 630/1250 | |
| 4 | Tensione di resistenza alla frequenza di potenza nominale (1 minuto) | Fasi e verso terra | kv | 42 | 95 |
| Isolare le distanze | 48 | 118 | |||
| Tensione nominale di resistenza al fulmine | Fasi e verso terra | 75 | 185 | ||
| Isolare le distanze | 85 | 215 | |||
| Tensione di tenuta a frequenza industriale (circuito di controllo e ausiliario) | 2 | ||||
| 5 | Corrente nominale ammissibile di breve durata | kA | 20/25 | 31.5 | |
| 6 | Corrente nominale di tenuta di picco | kA | 50/63 | 80 | |
| 7 | Durata della corrente nominale di cortocircuito | s | 4 | 4 | |
| 8 | Corrente di interruzione nominale di cortocircuito | kA | 20/25 | 31.5 | |
| 9 | Corrente nominale di chiusura in cortocircuito | kA | 50/63 | 80 | |
| 10 | Durata dell'arco | s | 1 | 1 | |
| 11 | Sequenza operativa nominale |
|
0-0,3s-CO-3min-CO | ||
| 12 | Gas isolante |
|
SF6 | ||
| 13 | Tasso di perdita annuale | % | ≤ 0,01 | ||
| 14 | Grado di protezione standard | Scatola del gas sigillata |
|
IP67 | |
| Custodia del quadro | IP4X | ||||
| 15 | Pressione di gonfiaggio nominale | MPa | 0.03 | ||
| Pressione minima di livello funzionale | 0.01 | ||||
| 16 | Tensione nominale di alimentazione del circuito ausiliario | V | CD 24, 48, 110, 220, CA 220 | ||
| 17 | Vita meccanica | Interruttore automatico | Operazione | 10000 | 11000 |
| Interruttore di isolamento | 5000 | 3000 | |||
| Sezionatore di terra | 5000 | 3000 | |||
| 18 | Durata elettrica dell'interruttore | Operazione | 30(Mi2) | ||
| 19 | Perdita di continuità del servizio |
|
LSC2 | ||
·Temperatura ambiente: -10°C ~ +40°C
·Altitudine: ≤1000m ad alta tensione; Bassa tensione ≤2500 m (design personalizzato disponibile per acquisti fuori portata)
·Umidità relativa: ≤85%
·Intensità sismica: ≤ Magnitudo 8
·Prerequisiti ambientali: nessun rischio di incendio/esplosione, nessun inquinamento grave, nessuna corrosione chimica, nessuna vibrazione violenta (il sito di approvvigionamento deve soddisfare questi requisiti)
