Il quadro KYN28-24KV di alta qualità è offerto dal produttore cinese Comewill. Presenta un design con interruttore estraibile, protezione avanzata con interblocco meccanico "Anti-5" e compatibilità con i principali interruttori automatici in vuoto come VS1-24 ed equivalenti globali. Grazie all'installazione flessibile, alla forte protezione contro gli archi elettrici e al supporto per i sistemi di monitoraggio delle reti intelligenti, è ampiamente utilizzato nelle sottostazioni, negli impianti industriali e nelle infrastrutture energetiche.
Questa unità di distribuzione all-in-one svolge il lavoro pesante in applicazioni chiave: centrali elettriche (trasmissione di energia da generatori di piccole/medie dimensioni), siti industriali/minerari (gestione della distribuzione di energia in loco) e sottostazioni secondarie dell'industria elettrica (controllo, protezione e monitoraggio della rete). Ed è costruito per soddisfare tutti i requisiti di conformità: soddisfa gli standard DL/T404, IEC298, GB3906, quindi non sei bloccato con apparecchiature non certificate.
La vera vittoria qui? Il suo solido sistema di interblocco che elimina i rischi per la sicurezza. Impedisce di estrarre il carrello dell'interruttore mentre è carico, impedisce l'attivazione/disattivazione accidentale dell'interruttore, blocca la chiusura dell'interruttore se l'interruttore di terra è acceso, impedisce l'accesso accidentale ai compartimenti sotto tensione e impedisce lo scatto accidentale dell'interruttore di terra. Nessuna scorciatoia sulla sicurezza: fondamentale per qualsiasi sito.
Che tu stia acquistando per una centrale elettrica, un sito industriale o una sottostazione, il quadro KYN28-24KV di Welcome (Wenzhou) Electric Co., Ltd è pronto per l'approvvigionamento all'ingrosso. Possiamo modificarlo per adattarlo esattamente alla tua configurazione, quindi non stai forzando una soluzione valida per tutti.
Quadro KYN28-24KV: condizioni e caratteristiche d'uso
Cerchiamo di mantenerlo semplice: ecco cosa devi sapere sull'utilizzo e sulla scelta del nostro quadro KYN28-24, direttamente per le tue chiamate di approvvigionamento.
Condizioni d'uso normali
Questa attrezzatura è costruita per gestire le vibrazioni del luogo reale, quindi ecco i dettagli:
Intervallo di temperatura: funziona da -15 ℃ a +40 ℃, nessun problema nella maggior parte degli ambienti interni.
Limiti di umidità: umidità media giornaliera ≤95% (pressione di vapore ≤2,2kPa); media mensile ≤90% (pressione di vapore ≤1,8kPa): resiste anche in condizioni di umidità.
Resistenza ai terremoti: resiste a terremoti di ≤8 gradi, con scosse orizzontali di 0,3 g e verticali di 0,15 g: stabile dove conta.
Tolleranza allo sporco: adatto a luoghi sporchi di grado 3: resistente alla polvere o allo sporco industriale.
Dettagli di installazione: solo per interni, montato con bulloni di ancoraggio o saldatura: facile da configurare correttamente.
Quando acquisti questo quadro, questi vantaggi contano:
Chiusura meccanica "Anti-5": estremamente affidabile: riduce i rischi per la sicurezza e semplifica la manutenzione (nessuna soluzione complicata, solo una manutenzione semplice).
Due stili estraibili: opzioni di rotolamento centrale e di rotolamento del pavimento: coprono qualunque esigenza tecnologica o abitudine operativa del tuo sito.
Accoppiamento VCB flessibile: funziona con i nostri VCB Zn85-40.5/VS1-40.5 e scelte globali come VD4, VB2, 3AH di altri marchi: nessun vincolo, utilizza le parti di cui ti fidi.
Che tu stia acquistando per installazioni industriali interne o sottostazioni secondarie, il quadro KYN28-24 di Welcome (Wenzhou) Electric Co., Ltd offre durata, sicurezza e flessibilità. Lo abbiamo pronto per gli ordini all'ingrosso e possiamo modificare le cose per adattarle alle esigenze esatte del tuo sito.
| Articolo | Unità | Dati | |
| Tensione nominale | KV | 13.8, 15, 17.5, 20, 22, 24 | |
| Livello di isolamento nominale | 1min.P.F. resistere alla tensione (fasi-terra/spazi) | KV | 50/60 |
| Tensione di tenuta all'impulso di fulmine (fasi-terra/spazi) | KV | 125/145 | |
| Frequenza nominale | Hz | 50/60 | |
| Corrente nominale | A | 630, 1250, 1600, 2000, 2500, 3150 | |
| Corrente nominale ammissibile di breve durata (4 s) | KA | 16, 20, 25, 31,5, 40, 50 | |
| Corrente di picco nominale sopportata※ | KA | 40, 50, 63, 80, 100, 125 | |
| Classe di protezione |
|
Custodia: lP4X, IP2X (porta VCB aperta) | |

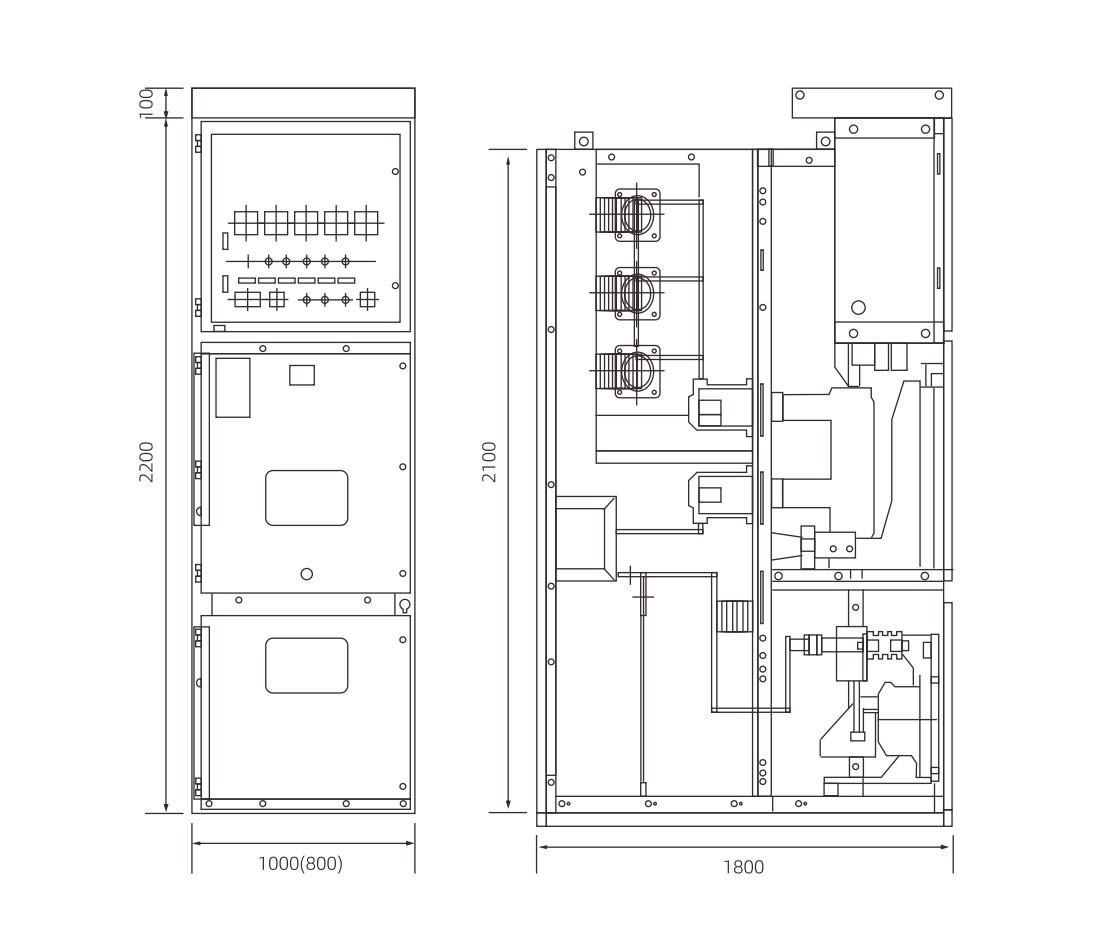

| Dimensione del contorno (larghezza×profondità×altezza) | mm | 1000(800)×1800×2400 | |
| Peso | kg | 840-1500 | |
| CONDIZIONE | SPECIFICA |
| Temperatura ambiente | Da +15°C a +40°C (media ≤35°C in 24 ore) |
| Altitudine | ≤1000 m |
| Umidità relativa | Media mensile ≤90%, pressione di vapore ≤1,8kPa |
| Polvere, fumo, gas | Nessun inquinamento corrosivo, infiammabile o conduttivo |
| Vibrazioni/Movimento del terreno | Trascurabile |
| Interferenza elettromagnetica | ≤1,6kV indotto nei circuiti secondari |
| ARTICOLO | UNITÀ | DATI |
| Tensione nominale | kV | 24 |
| Frequenza nominale | Hz | 50/60 |
| Tensione di resistenza all'impulso di fulmine (fase, terra) | kV | 60 |
| Tensione di resistenza all'impulso di fulmine (isolatore) | kV | 79 |
| Tensione di resistenza alla frequenza di alimentazione (fase, terra) | kV | 125 |
| Tensione di resistenza alla frequenza di alimentazione (isolatore) | kV | 145 |
| Tensione di tenuta del circuito ausiliario | V | 2000 |
| Corrente nominale dell'interruttore automatico | A | 630/1250/1600/2000/2500/3150 |
| Corrente di interruzione di cortocircuito | kA | 20/31.5 |
| Corrente di chiusura di cortocircuito (picco) | kA | 50/80 |
| Corrente di tenuta di breve durata | kA | 20/31.5 |
| Corrente di picco | kA | 50/80 |
| Tensione del circuito ausiliario | V | CA/CC 110/220 |
| Grado di protezione | — | IP4X (IP2X con porta aperta) |
| Dimensioni (L×P×A) | mm | 800×1810×2380 / 1000×1810×2380 |
| Peso | kg | 840-1140 |
| ARTICOLO | UNITÀ | DATI |
| Tensione nominale | kV | 24 |
| Resistenza agli impulsi dei fulmini | kV | 60 |
| Resistenza alla frequenza di alimentazione | kV | 125 |
| Frequenza nominale | Hz | 50/60 |
| Corrente nominale | A | 630–3150 |
| Corrente di interruzione di cortocircuito | kA | 20/31.5 |
| Corrente di chiusura (picco) | kA | 50/80 |
| Corrente di tenuta di breve durata | kA | 20/31.5 |
| Corrente di picco | kA | 50/80 |
| Rottura del banco di condensatori (singolo/back-to-back) | A | 630/400 |
| Ultimi tempi di funzionamento | Volte | 50 |
| Vita meccanica | Volte | 20.000 |
| Sequenza operativa | — | O-0.3s-CO-180s-CO |
| ARTICOLO | UNITÀ | DATI |
| Tensione bobina (chiusura/scatto) | V | AC220, AC110, DC220, DC110 |
| Corrente della bobina | A | 1,1 A (220 V), 3,1 A (110 V) |
| Potenza del motore di accumulo di energia | W | 80/100 |
| Tempo di accumulo dell'energia | s | ≤10 |
1. Cosa rende il quadro rivestito in metallo KYN28-24KV migliore rispetto ai tradizionali quadri di tipo fisso?
I tradizionali quadri fissi significano spegnere l'intero sistema solo per riparare o sostituire parti: una seccatura totale. Il nostro KYN28-24KV utilizza un design a carretto estraibile: puoi isolare i componenti, eseguire la manutenzione o sostituire le parti senza spegnere l'intera configurazione. Oltre a ciò, la struttura rivestita in metallo aggiunge protezione contro gli archi elettrici, mantiene gli operatori al sicuro e consente di sostituire rapidamente le unità interne, riducendo al minimo i tempi di inattività, il che è enorme per qualsiasi sito che non può permettersi interruzioni.
2. Questo quadro rivestito in metallo può essere utilizzato nelle sottostazioni intelligenti?
Assolutamente. Abbiamo costruito KYN28-24KV con compatibilità con la rete intelligente. Puoi aggiungere terminali di controllo remoto, relè digitali e sistemi SCADA, in modo da ottenere monitoraggio in tempo reale, attivazioni di protezione istantanee e comunicazione continua con la configurazione di gestione della rete. Si adatta perfettamente alle moderne sottostazioni intelligenti, senza ulteriori grattacapi di retrofitting.
3. Per quali ambienti è più adatto il quadro rivestito in metallo KYN28-24?
È realizzato per uso interno e brilla in luoghi che necessitano di una distribuzione affidabile ad alta tensione con sicurezza e monitoraggio di alto livello: sottostazioni urbane (che alimentano le reti cittadine), stazioni di generazione di energia (che forniscono energia), siti minerari (configurazioni industriali difficili) e grandi edifici commerciali (centri commerciali, grattacieli). Ovunque ti serva un'attrezzatura resistente, sicura e facile da tenere d'occhio, questa è quella giusta.
Noi di Welcome (Wenzhou) Electric Co., Ltd abbiamo progettato il quadro KYN28-24KV per rispondere alle vere domande che gli acquirenti e gli operatori hanno: niente sciocchezze, solo soluzioni che funzionano per i tuoi progetti.
